湖南粉体装备研究院马弗炉TCXD系列——一体成型炉膛高温箱式炉
马弗炉的品质，80%由内部结构决定
很多用户在选购马弗炉时习惯先看"最高温度是多少度"和"炉膛尺寸有多大"，这当然是重要的基础参数，但决定一台马弗炉使用寿命、温度均匀性和安全性的关键，实际上藏在炉壳里面——加热元件的选型与布局、保温层的材质与厚度、炉膛的结构设计，这些"看不见的配置"才是区分一台好炉子和一台将就用炉子的核心标准。
先说结论：高温马弗炉的成本构成中，炉膛+保温层+加热元件三项合计占比超过60%。如果一台1200℃马弗炉的报价远低于行业水平，几乎可以确定它在内部材料上做了妥协。
炉膛：不是所有"陶瓷纤维"都一样
马弗炉的炉膛是直接承载样品、承受高温的核心部件。目前市场上的主流炉膛材料是陶瓷纤维（也称硅酸铝纤维），但同叫"陶瓷纤维"，品质差异巨大。
湖南粉体装备研究院 TCXD系列马弗炉 使用的是高纯氧化铝多晶纤维，与普通陶瓷纤维相比有三大优势：
第一，耐温等级更高。 普通陶瓷纤维的分类依据是Al₂O₃含量——标准型含Al₂O₃约45%，使用温度上限约1000℃；高纯型含Al₂O₃约47%-49%，上限约1100℃；高铝型含Al₂O₃约52%-55%，上限约1200℃；而氧化铝多晶纤维的Al₂O₃含量可达72%以上，使用温度可以达到1400℃甚至更高。TCXD系列宣称的1200℃工作温度，必须有相匹配的高等级纤维做支撑。
第二，保温性能更好。 氧化铝多晶纤维的导热系数比普通纤维低20%-30%，这意味着在相同的炉膛温度下，热量向外部散失更少。TCXD系列采用双层壳体结构配合风冷系统，使得在1000℃的炉膛温度下，炉壳表面温度不超过室温+10℃——这个数据背后，是高质量的保温层和合理的结构设计共同作用的结果。
第三，使用寿命更长。 普通陶瓷纤维在反复升降温过程中容易发生析晶和粉化，导致保温性能逐年下降。氧化铝多晶纤维的抗热震性和抗析晶能力优于普通纤维，在长期高频使用中保持稳定的保温效果。

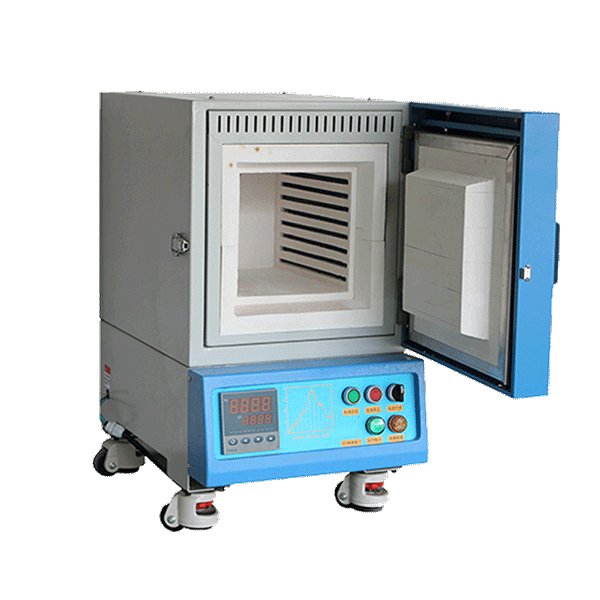

马弗炉炉膛内部：一体成型的氧化铝多晶纤维炉膛，配合电阻丝加热元件
加热元件：1200℃和1500℃用完全不同的材料
这是马弗炉选型中最容易被忽视的细节，也是影响设备价格和使用寿命的核心因素。
1000℃-1200℃区间：HDR优质电阻合金丝
TCXD系列1200℃马弗炉采用的是HDR电阻合金丝（铁铬铝合金）。这种材料的优势在于价格适中、加工性好、高温抗氧化能力强。其工作温度上限约为1300-1400℃，用于1200℃的马弗炉是合理的。
电阻丝的布局方式直接影响温度均匀性。TCXD系列采用五面加热设计（左、右、上、下、后），在炉膛六个面中有五个面布置了加热元件，最大限度减少了炉膛内的温度梯度。根据其技术参数，在1000℃测试点，恒温波动±1℃，温度均匀性±3℃——这个指标需要精细的加热元件布局才能实现。
1400℃-1700℃区间：硅碳棒或硅钼棒
当马弗炉的工作温度超过1300℃时，电阻合金丝就不再适用了。此时需要使用硅碳棒（SiC，工作温度可达1400-1500℃）或硅钼棒（MoSi₂，工作温度可达1600-1800℃）。
硅碳棒的电阻率较低，升温快，但在高温下会逐渐氧化（电阻值缓慢增大），需要定期调节输入电压来补偿。硅钼棒在高温下会在表面形成一层致密的SiO₂保护膜，抗氧化性更好，但价格是硅碳棒的3-5倍。
所以当用户问"为什么1500℃马弗炉比1200℃贵那么多"，答案主要在加热元件——从电阻丝升级到硅钼棒，仅加热元件的成本就可能增加数千元。
马弗炉加热元件布局：五面环绕式设计确保炉膛温度均匀性
保温层：不止一层，是多层梯度设计
高品质马弗炉的保温结构通常是多层梯度设计，而非单一的保温层。
从内到外大致分为三层：
热面层（紧贴炉膛）：使用最高等级的纤维材料，直接承受炉膛的最高温度。TCXD系列这里用的是氧化铝多晶纤维，承担了最核心的隔热任务。
中间过渡层：使用略低等级的陶瓷纤维或轻质隔热砖，承担温差梯度的中间段。这一层的设计要点是确保热面层到冷面层的温度过渡足够平缓，避免热应力集中导致的保温层开裂。
冷面层（靠近炉壳）：使用低密度隔热材料或微孔隔热板，在低温段提供额外的隔热能力，同时减轻整体重量。
多层设计的核心逻辑不是简单的"堆厚"，而是让每一层材料都在其最佳工作温度区间发挥作用。将高温纤维用在低温段是浪费成本，将低温材料用在高温段则是安全隐患。
TCXD系列的保温设计还有一个细节值得关注：炉门采用侧开式结构，炉门与炉体的密封面经过精密加工，配合整体的耐火纤维密封条，在高温下保持良好的气密性。这不仅减少了热量散失，也防止了外部冷空气进入炉膛导致温度波动。
控温系统：热电偶的位置比精度更重要
马弗炉的温度控制精度由两个部分决定：传感器（热电偶）和控制器（PID系统）。
TCXD系列1200℃马弗炉使用的是K型热电偶（镍铬-镍硅）。K型热电偶在0-1100℃范围内精度高、稳定性好、价格适中，是1200℃炉子的标准配置。
但热电偶的安装位置对温度读数的影响远大于传感器本身的精度。如果热电偶的测温点距离加热元件太近，读到的温度会偏高（实际炉膛核心温度可能还差几十度）；如果距离太远，则温度反馈滞后，导致控制过冲。
优秀的马弗炉设计会将热电偶的测温点布置在炉膛的几何中心附近或靠近样品放置区域，确保读到的温度尽可能接近物料实际承受的温度。
控制器方面，TCXD系列采用PID自整定智能控温系统，支持30段程序控温。PID控制（比例-积分-微分控制）是工业温控的标准算法，其核心价值在于：
- 比例项（P）：根据当前温度与设定温度的偏差调节功率，偏差越大加热越猛
- 积分项（I）：累积偏差随时间增加，用于消除稳态误差
- 微分项（D）：根据温度变化速率提前调整功率，防止超调
三者配合，可以在快速升温和精确控温之间找到最优平衡。TCXD系列推荐1000℃以下升速≤10℃/min，最快≤30℃/min，这个参数是在保护炉膛寿命和满足升温速度之间经过验证的合理值。
温度均匀性：不只是参数表上的一个数字
"温度均匀性±3℃"是TCXD系列给出的指标，但这个数值的测试条件值得关注：它是在1000℃、空载、充分稳定后测量的。在实际使用中，如果炉膛内摆放了多个样品或坩埚，温度的均匀性会受到很大影响。
影响温度均匀性的因素包括：
加热元件布局：五面加热优于四面加热，四面优于三面。TCXD系列的五面环绕加热设计有效减少了炉膛角落与中心的温差。
炉膛形状：接近立方体的炉膛（长宽高比例接近）比扁长形的更容易实现温度均匀。以TCXD111-12为例，炉膛尺寸100×100×100mm，是标准的正立方体，温度场对称性好。
样品摆放：样品不应紧贴炉膛内壁或加热元件，也不应过度堆积。将样品放置在炉膛中央，周围留有适当的空气流通空间，有利于受热均匀。
炉门密封：炉门闭合不严会导致炉口区域温度偏低，形成"冷端"。TCXD系列的侧开式炉门采用了可调节的闭合松紧度和整体成型密封圈来解决这个问题。
TCXD系列马弗炉侧开式炉门设计：双层壳体、风冷系统、智能控温面板
从内部结构判断一台马弗炉的性价比
了解内部结构后，选购马弗炉时可以从以下几个维度快速判断设备品质：
打开炉门看炉膛：一体成型的炉膛拼接缝少、表面平整；手工堆砌的炉膛（多见于低端产品）有明显的拼接痕迹，长期使用后容易在接缝处开裂。
查看加热元件的品牌和材质：HDR电阻合金丝是1200℃的标准配置；如果有条件，可以了解是否标注了具体的合金牌号（如Cr20Ni80、0Cr25Al5等）。
关注保温层厚度：同等炉膛容积下，外形尺寸越大的通常保温层越厚（因为炉膛尺寸相同时，外壳越大意味着保温层越厚）。TCXD111-12炉膛100×100×100mm，外形300×300×475mm，保温层厚度约100mm——这是1200℃马弗炉较为合理的保温层配置。
附加安全功能：开门断电、超温报警、漏电保护这三项应该是标配。TCXD系列还提供了485通讯接口，支持远程监控和历史记录导出，对需要数据可追溯的科研用户来说很实用。
湖南粉体装备研究院的 烧结系列产品 除了马弗炉，还包括真空管式炉和真空气氛炉，可以根据不同的工艺需求选择最匹配的热处理设备。
说到底，马弗炉的内部结构就像汽车的发动机——参数表上写的都是"最高时速"，但实际开起来稳不稳、耐不耐用，全看里面的东西好不好。
