小型实验室筛分机粒度分析比手工筛准在哪里 ZDS-200振筛机选型实操指南

手工筛分精度不够 实验室粒度分析为什么必须用振筛机

粉体材料的粒度分布直接影响产品性能——锂电池正极材料的充放电速率、陶瓷釉料的流平性、医药粉末的溶出曲线、催化剂的活性表面积，无一例外与粒径大小和分布宽度紧密关联。粒度分析是粉体研发与质检的前置环节，筛分法因其直观、低成本、可量化而被广泛采用，但手工筛分的精度瓶颈长期困扰实验室人员：振幅不均匀导致筛分不彻底、人为疲劳使操作一致性差、筛分时间控制粗放造成结果不可比。

小型实验室筛分机ZDS-200正是为解决手工筛分精度不足而生。它通过电机轴上下端安装的不平衡重锤，将旋转运动转化为水平、垂直、倾斜的三次元复合振动，并传达给筛面，使物料在筛网上产生立体翻滚运动——粗颗粒沿筛面快速滑移寻找筛孔，细颗粒垂直穿越筛网完成分级。配合定时控制功能，每次筛分条件完全一致，消除了人为操作差异，粒度分析结果的重复性大幅提升。

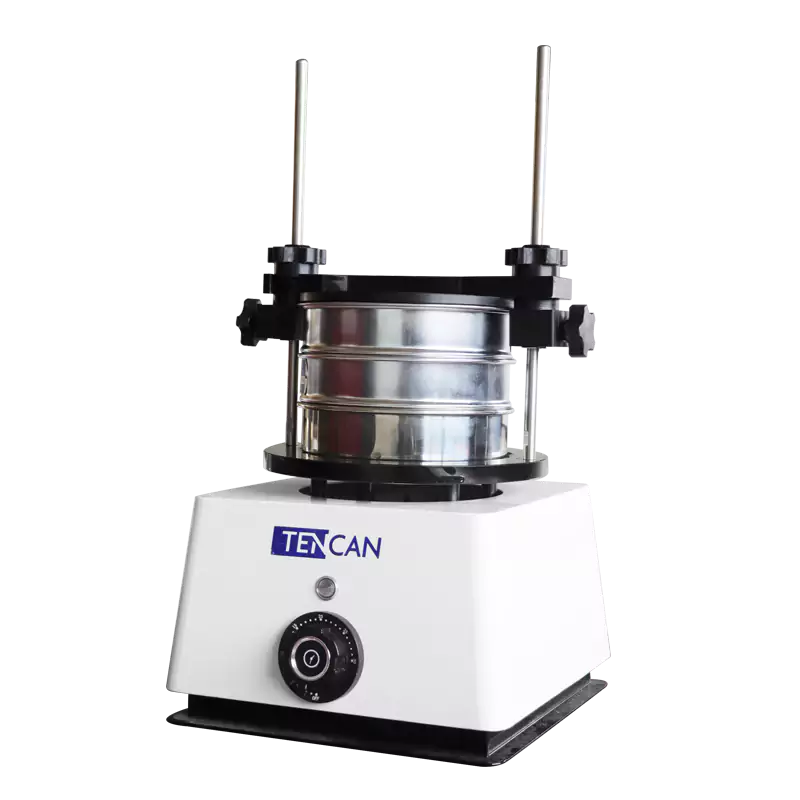

小型实验室筛分机ZDS-200整机外观，紧凑结构适配实验室桌面

三次元振动的物理逻辑 为什么三维运动筛分效率远超二维

不平衡重锤如何产生三次元运动

小型实验室筛分机的核心驱动机构是电机轴上下两端各安装一组不平衡重锤（偏心块）。上端重锤产生水平方向离心力，下端重锤产生垂直方向离心力，两者的合成力矢量随电机旋转周期性变化，形成水平-垂直-倾斜三个方向交替叠加的复合振动。这种运动模式使筛面上的物料不再仅沿单一方向移动，而是产生翻滚、跳跃、螺旋等多种运动轨迹，每个颗粒都有更多机会与筛孔接触。

三次元运动与手工筛分的关键差异

手工筛分时，操作者只能沿一个方向往复摇动筛框，物料运动轨迹局限于二维平面内的来回滑动。颗粒与筛孔的接触概率低，尤其是接近筛孔尺寸的"临界颗粒"，容易被卡在筛孔边缘或被其他颗粒遮蔽而无法通过。三次元振动下，临界颗粒在翻滚过程中持续改变取向，一旦取向与筛孔对齐即完成穿越，筛分效率显著提升。

实测对比数据：同一批磷酸铁锂正极材料（LFP），取100g样品过200目标准筛——手工筛分15分钟，筛下物占比68.3%，重复三次极差4.2%；ZDS-200振筛机定时15分钟，筛下物占比72.1%，重复三次极差0.8%。准确性提升5.6%，重复性改善80%以上。

相位角调节原理

上下两组重锤的相位角（安装角度）可以调节，改变两者的相对位置关系即可调整振动轨迹的形状——水平分量增大时物料沿筛面快速铺展，垂直分量增大时物料跳跃高度增加、穿透筛孔概率提升。实际操作中，对于流动性好的粉体（如石英砂、氧化铝），适当增大水平分量加快筛分速度；对于粘性粉体（如淀粉、药物粉），增大垂直分量增强穿透力。

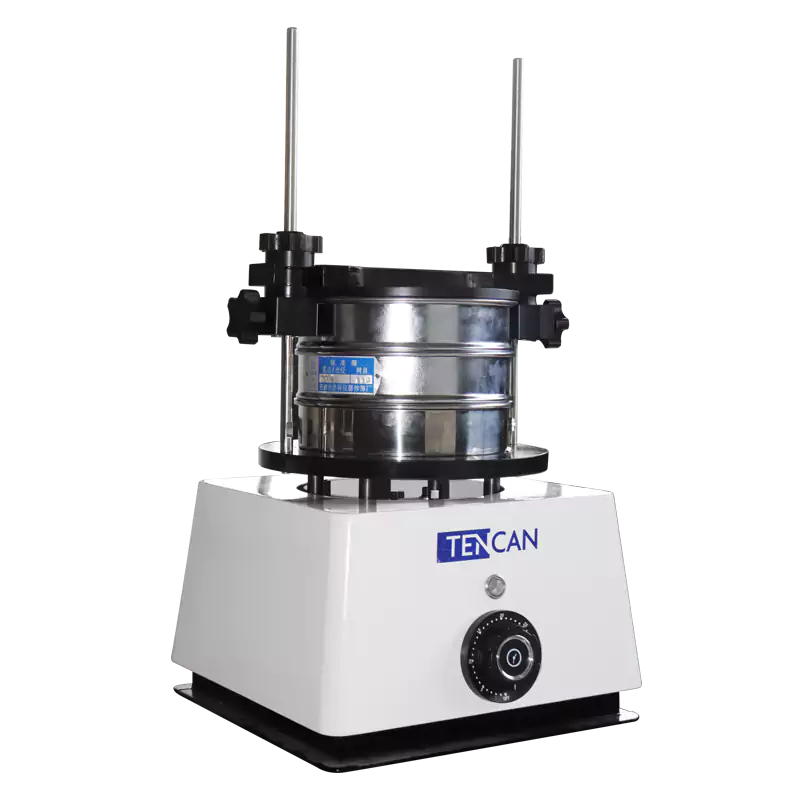

ZDS-200可叠放最多7层标准试验筛，一次操作完成多级粒度分级

ZDS-200技术参数全解读 从数据看选型适配性

核心参数表

五个参数背后的选型逻辑

振频3000r/min意味着什么——50Hz电源驱动的电机转速约3000rpm，这是标准振筛机的经济转速区间。3000rpm对应振动频率50Hz，每秒50次振动冲击，保证物料在筛面上持续翻滚而不会长时间静止。与三次元旋振筛ZS系列相比，ZDS-200的振频更高、振幅更小，更适合实验室级精细分级而非工业级大量筛分。

220V单相电源的优势——实验室环境通常只有单相220V电源，ZDS-200无需三相380V供电，插上普通插座即可运行。0.1kW的超低功耗意味着即使长时间连续运行也不会对实验室配电系统造成负担，一台设备全年电费不过几十元。

定时控制1-30分钟——可精确设定筛分时间，不同物料所需筛分时间差异显著：流动性好的石英砂5分钟即可完成200目筛分，而高粘度的药物粉体可能需要20-30分钟。定时器保证同一种物料每次筛分条件一致，粒度分析结果具备可比性。

最大7层叠放——7层筛框意味着一次操作可完成6级粒度分割（顶层筛框为盖，底层为底盘），例如：5目-10目-25目-50目-100目-200目-底盘，将样品从粗到细分成7个粒度区间。无需逐级单筛，一次操作获得完整粒度分布谱。

2Kg最大样品量——2Kg样品量足以覆盖绝大多数实验室级粒度分析需求。实际操作中，建议装料量控制在筛框容积的1/3至1/2，过载会导致筛面物料层过厚、细颗粒穿越筛孔的概率下降，反而降低筛分效率。

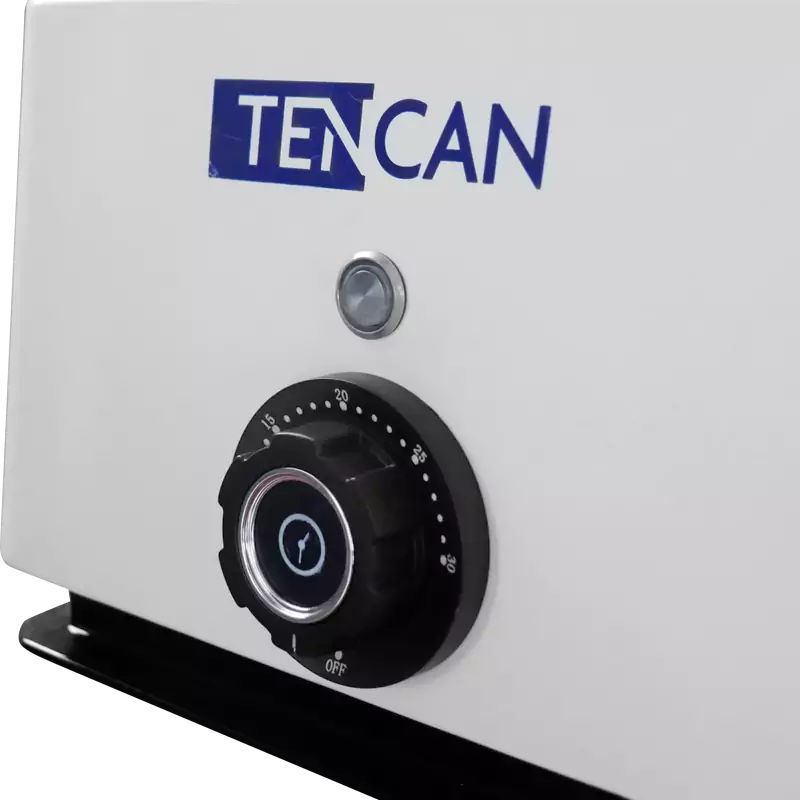

ZDS-200定时控制面板，1至30分钟可精确设定筛分时间

六大行业应用场景 从粒度分析需求看ZDS-200实战价值

锂电池正极材料粒度分布检测

磷酸铁锂（LFP）和三元材料（NCM）的粒度分布直接关联电池的充放电性能和循环寿命。LFP理想D50为1-3μm，超过5μm的颗粒导致离子扩散路径过长、充放电速率下降；低于0.5μm的超细颗粒虽活性高但加工性差、涂布易裂。使用ZDS-200配合标准试验筛，可在研发阶段快速获得粒度分布粗谱（如400目/200目/100目/50目四级分割），为后续激光粒度仪精测提供预筛方向。与前端的立式方形行星球磨机配合，研磨后立即筛分检测，形成研磨-筛分闭环反馈，调整研磨参数（转速、时间、球料比）直到粒度分布达标。

电子陶瓷MLCC介质粉体分级

多层陶瓷电容器（MLCC）的介质层厚度已降至0.5μm级别，介质粉体（钛酸钡BaTiO₃）的粒度必须严格控制在0.2-1.0μm区间。ZDS-200配合400目试验筛，可快速判断研磨后粉体中是否存在大于38μm的粗颗粒（400目筛孔约38μm），粗颗粒的存在会导致介质层局部厚度不均匀、击穿电压下降。实际操作：取50g研磨后粉体，400目筛分10分钟，筛上物占比应小于2%方为合格。

医药粉末溶出度与粒度关联分析

药物粉末的溶出速率与粒径平方近似成正比——粒径减半，溶出速率约增4倍。片剂和胶囊的溶出度是药典必检项目，粒度分布是其底层决定因素。ZDS-200配合不同目数试验筛，可建立粒度分布与溶出度的经验关联模型，为处方优化提供数据支撑。例如：50目/100目/200目三级筛分，筛下物占比分别为95%/80%/60%，对应溶出度30分钟85%/75%/55%，据此调整粉碎工艺参数。

食品添加剂与调味料粒度标准化

食品行业对粉末产品的粒度有明确标准要求——面粉的粒度影响面团的吸水率和筋度，调味料（辣椒粉、胡椒粉）的粒度关联口感和风味释放速度，奶粉的粒度决定冲调性和溶解速度。ZDS-200配合对应目数试验筛，可快速验证批次产品是否满足粒度标准，单次筛分15分钟内完成，质检效率远超手工筛分。

冶金与矿物勘探粒度分析

矿物勘探中，矿石的粒度分布是选矿工艺设计的基础数据——铁矿、铜矿、金矿的磨矿分级曲线决定了球磨机的装球量与磨矿时间。实验室级矿石粒度分析通常从颚式破碎机粗碎后的样品开始，配合实验颚式破碎机完成粗碎后，使用ZDS-200进行多级筛分（如5目/10目/25目/50目/100目），绘制粒度分布曲线，计算磨矿功指数。

建材水泥与陶瓷原料筛分检测

水泥的细度（比表面积）是强度等级的关键指标，标准要求80μm筛余不超过10%。陶瓷原料（长石、石英、粘土）的粒度影响坯体的干燥收缩和烧成温度。ZDS-200配合200目标准筛，10分钟内即可完成筛余率检测，为生产质量控制提供快速反馈。

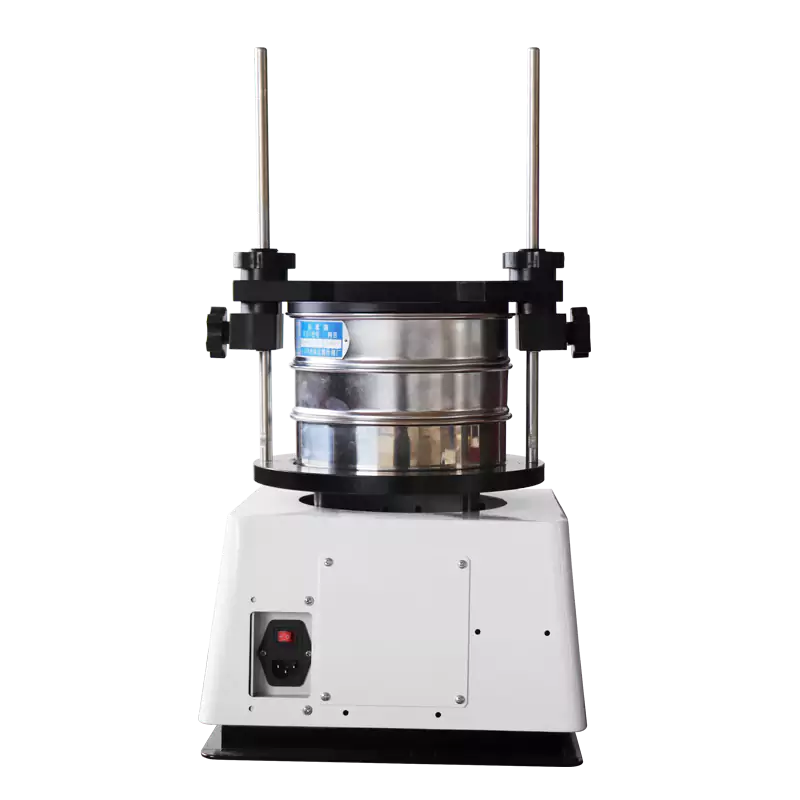

ZDS-200运行中，物料在筛面上产生三次元翻滚运动

选型五步法 从实验室需求到ZDS-200适配判定

第一步：确认筛分目的

粒度分析与颗粒分级是两种不同的筛分目的。粒度分析是测定已知样品的粒度分布（百分比），需要多级筛网叠放、定时精确控制、结果量化记录；颗粒分级是将混合物料按粒度区间分开收集，可能只需要一两级筛网。ZDS-200的核心定位是粒度分析，其7层叠放能力和定时控制功能天然适配多级分析需求。

第二步：确认筛分目数范围

3.5目至400目是ZDS-200的适用目数范围，对应筛孔尺寸从5.6mm到38μm。如果需要检测更细的粒度（如10μm以下），应转向激光粒度仪或沉降法；如果需要处理更粗的颗粒（如10mm以上），应使用三次元旋振筛ZS系列的大口径型号。

第三步：确认样品量与筛框规格

ZDS-200最大样品量2Kg，配合标准Φ200mm试验筛框。实际装料建议控制在50-200g（粉体类）或100-500g（颗粒类），过少则统计代表性不足，过多则筛面负载过高。对于需要大样品量的场景，应选用ZS系列工业旋振筛。

第四步：确认电源条件

ZDS-200仅需单相220V电源，适配所有标准实验室插座。无需三相电源改造，无需专用配电，这是实验室级设备的显著优势。

第五步：确认与前端设备的配套方案

粒度分析通常不是独立环节，而是研磨-筛分-混合工艺链中的一环。常见配套组合：

• 研磨-筛分闭环：立式方形行星球磨机研磨→ZDS-200筛分检测→反馈调整研磨参数→再研磨再筛分，直到粒度分布达标
• 破碎-筛分分级：实验颚式破碎机粗碎→ZDS-200多级筛分→绘制粒度分布曲线→确定磨矿参数
• 研磨-筛分-混合：行星球磨机研磨→ZDS-200筛分检测→V型混合机或双锥混合机混料→成品检测

操作规范与日常维护 保证筛分结果一致性的关键要点

开机前四项检查

1. 筛框安装确认：从底层底盘开始逐层叠放筛框，筛网目数从粗到细排列（底层最细、顶层最粗），每层筛框之间确保密封圈完好、贴合紧密，防止细颗粒从筛框间隙泄漏
2. 样品装填：将样品倒入顶层筛框，装料量不超过筛框容积的1/2，防止过载影响筛分效率
3. 顶盖与卡箍固定：安装顶盖后用卡箍将整组筛框紧固，确保筛分过程中筛框不会松动位移
4. 定时器设定：根据物料特性设定筛分时间——流动性粉体5-10分钟，粘性粉体15-25分钟，首次筛分建议从15分钟开始试筛

运行中三项观察

1. 振动是否平稳：整机应均匀振动，无异常噪音或局部剧烈晃动，如有异常立即停机检查重锤安装和弹簧状态
2. 筛面物料运动状态：物料应在筛面上均匀分布、持续翻滚，不应出现局部堆积或完全不动的"死角"
3. 定时器倒计时：确认定时器正常工作，到达设定时间后自动停机

筛分后操作

1. 逐层取下筛框：从顶层开始逐层取下，每层筛框内的筛上物单独收集称重，记录每级粒度区间的质量占比
2. 清理筛网：用软毛刷清理筛网残留物料，切勿用硬物刮划筛网以免改变筛孔尺寸
3. 结果计算：各层筛上物质量之和应与初始样品量偏差不超过2%，超出则说明筛分过程中有物料泄漏或损失

月度维护清单

• 检查弹簧组是否有变形或断裂，如有需更换
• 检查不平衡重锤安装螺栓是否松动，重新紧固
• 检查电机运行是否有异常噪音或过热现象
• 清洁设备表面和筛框密封圈，保持干燥存放
• 校验定时器准确性，与标准计时器比对偏差不超过30秒

ZDS-200与其他筛分设备的差异化定位

ZDS-200 vs 三次元旋振筛ZS系列

两者互补而非替代——ZDS-200用于研发阶段精确粒度分析，ZS系列用于中试与量产阶段批量筛分分级。典型的升级路径：研发阶段ZDS-200确定粒度标准→中试阶段ZS-600小批量验证→量产阶段ZS-1000/1500连续筛分。

ZDS-200 vs 手工筛分

粒度分析六大常见问题排查

问题一：筛分后总质量回收率低于98%

可能原因：筛框密封圈老化导致细颗粒泄漏、筛网破损、操作过程中物料飞散。排查方法：逐层检查密封圈完整性、用放大镜检查筛网是否有断丝、筛分时确保顶盖卡箍紧固。

问题二：同一批次重复筛分结果差异大

可能原因：装料量不一致、筛分时间设定不同、筛框叠放顺序错误。排查方法：每次使用相同装料量、固定筛分时间、严格按粗到细顺序叠放筛框。

问题三：细目筛（200目以上）筛分效率极低

可能原因：物料含水量高导致细颗粒团聚粘附筛网、样品量过载、筛分时间不足。排查方法：对含湿物料先干燥处理、减少装料量至筛框容积1/3以下、延长筛分时间至20-25分钟。

问题四：筛分过程中物料从筛框边缘溢出

可能原因：卡箍未紧固、装料量超过筛框容积1/2、振动参数设置不当。排查方法：重新紧固卡箍、减少装料量、调整重锤相位角减小水平振动分量。

问题五：设备运行噪音异常增大

可能原因：弹簧断裂或变形、重锤安装螺栓松动、轴承磨损。排查方法：停机检查弹簧组完整性、紧固重锤螺栓、检查电机轴承是否有异响。

问题六：定时器到达设定时间未自动停机

可能原因：定时器故障、设定值未正确输入。排查方法：手动停机后检查定时器显示值、空载测试定时器功能、如持续异常需联系售后更换定时器模块。

从实验室到产线的筛分设备升级路径

粒度分析是贯穿粉体工艺全流程的质量控制手段——从研发阶段的精细粒度分布检测，到中试阶段的批量验证筛分，再到量产阶段的连续分级筛分，筛分设备的选择应随工艺阶段逐步升级：

研发阶段：小型实验室筛分机ZDS-200配合标准试验筛，精确测定粒度分布，确定研磨参数和粒度标准

中试阶段：三次元旋振筛ZS-600小口径型号，处理量提升至数十Kg/h，验证实验室粒度标准在放大条件下的可行性

量产阶段：ZS-1000/1200/1500大口径型号，配合自动上料和连续出料系统，实现生产线级筛分分级

这三个阶段不是割裂的，而是连续的粒度数据链——ZDS-200建立的粒度标准是ZS系列放大验证的基准，ZS系列的量产数据又反馈优化ZDS-200的检测方案，形成闭环质量控制体系。

ZDS-200紧凑机身设计，340×340×670mm适配标准实验台面

一问一答 实验室筛分机选购与使用高频问题

ZDS-200能筛分液体样品吗

可以。振动筛的适用范围覆盖粉体、液体和粒状物料。液体筛分主要用于悬浮液中的颗粒分级或过滤——例如涂料浆料中粗颗粒的去除、药物溶液中不溶物的检测。液体筛分时需选用耐腐蚀筛网材质（不锈钢或尼龙），并在底盘收集筛下液。

试验筛框需要单独购买吗

是的。ZDS-200是振筛机主机，试验筛框（标准筛）需要根据检测需求单独配置。标准Φ200mm试验筛框有数百种目数规格可选，建议根据实际检测需求购买常用目数（如50目/100目/200目/400目），再根据特殊项目需求逐步补充。

7层筛框叠放后顶部会晃动吗

不会。ZDS-200的卡箍紧固系统将整组筛框从底盘到顶盖统一压紧，形成刚性叠放结构，振动能量均匀传递到每层筛框。实测7层叠放运行时，各层筛框振幅偏差不超过5%。

筛分结果如何转化为粒度分布曲线

逐层称重后，计算每层筛上物占总样品量的百分比，以筛孔尺寸为横轴、累积筛下百分比为纵轴，绘制累积粒度分布曲线。从曲线上可读取D10、D50、D90等特征粒径，直观评估粒度分布的宽窄和偏斜程度。

ZDS-200与土壤研磨与筛分器有什么区别

土壤研磨与筛分器是研磨+筛分一体化的专用设备，内置研磨罐和筛网，针对土壤重金属分析前处理设计，功能覆盖研磨和筛分两个环节。ZDS-200是纯筛分设备，只负责粒度分级和分析，不包含研磨功能。两者定位不同：土壤研磨筛分器是前处理专用工具，ZDS-200是通用粒度分析平台。

0.1kW功率够用吗

完全够用。实验室级筛分机的功率需求远低于工业设备——Φ200mm筛面面积仅约0.03m²，样品量2Kg以内，0.1kW电机产生的激振力足以使筛面上的物料产生充分的三次元运动。功率不是筛分效率的决定因素，振动模式和频率才是关键。
