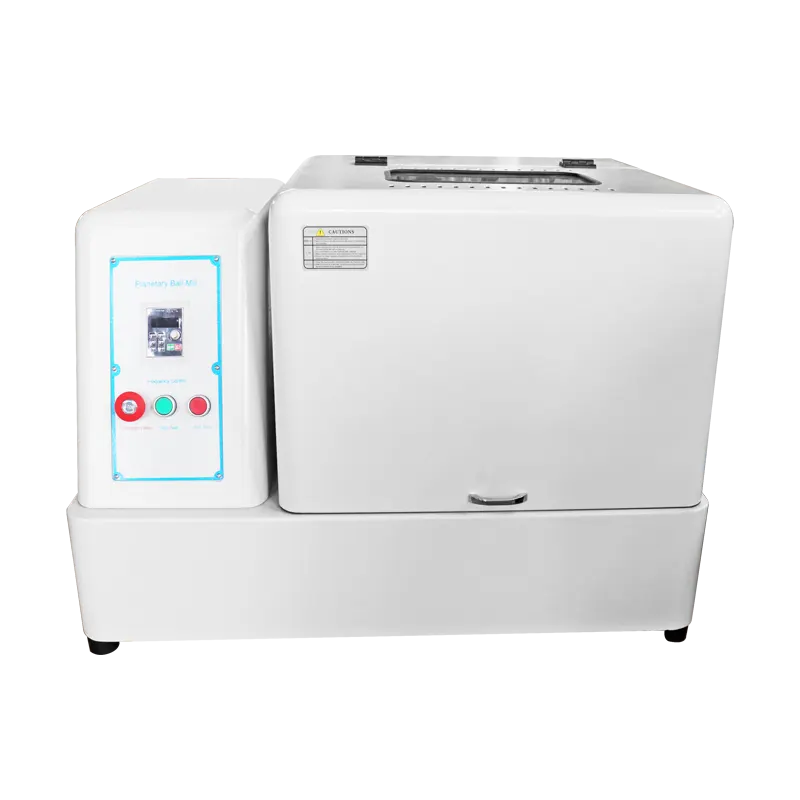

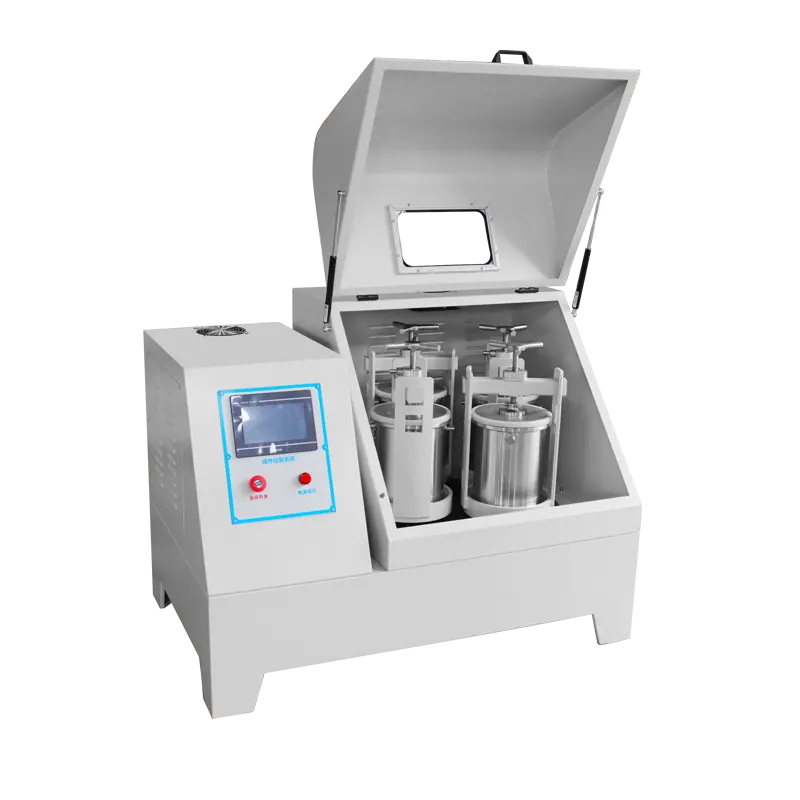

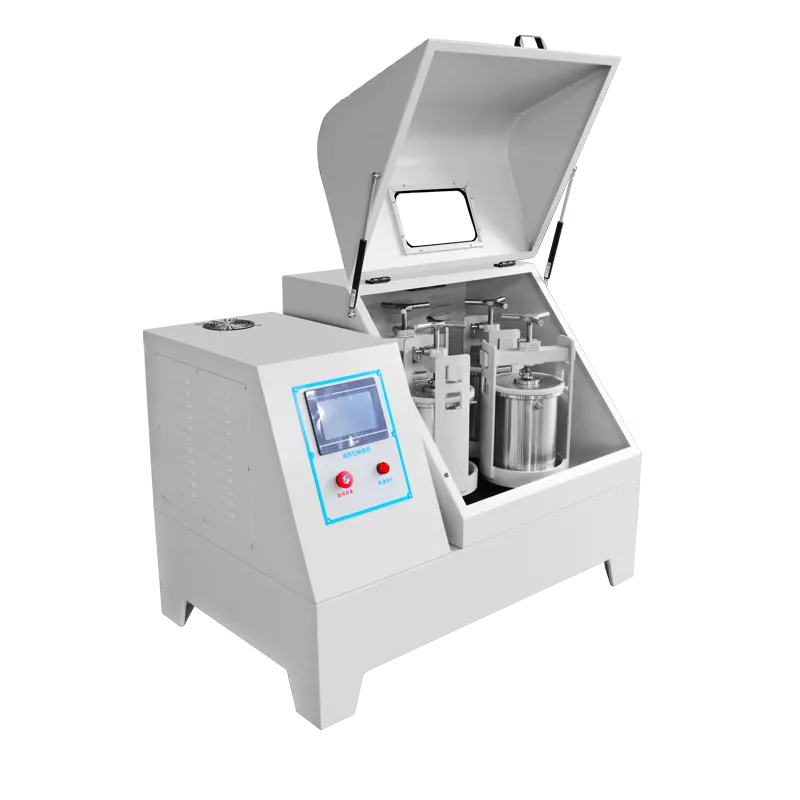

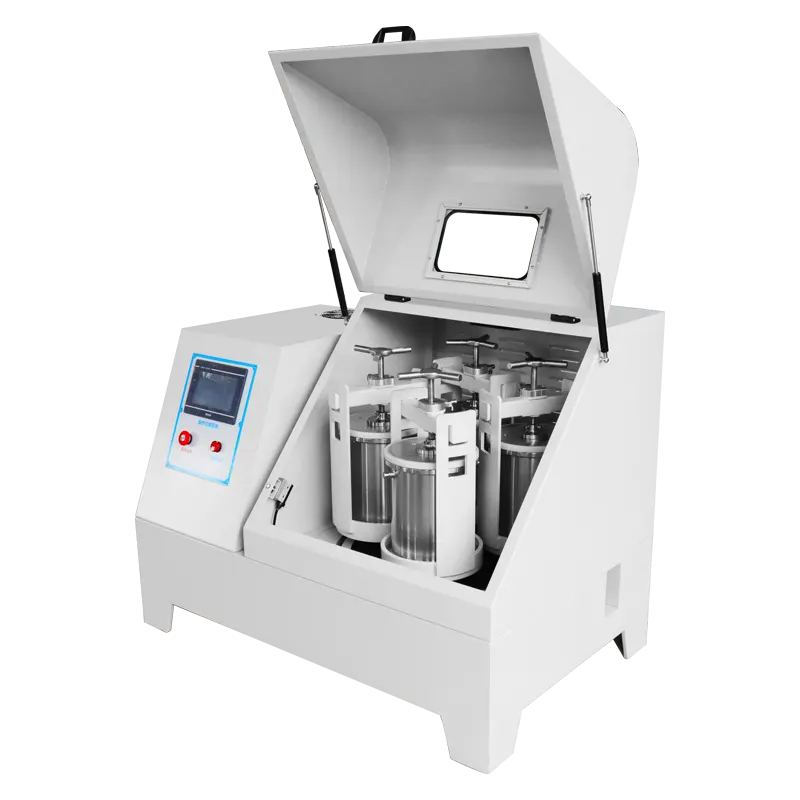

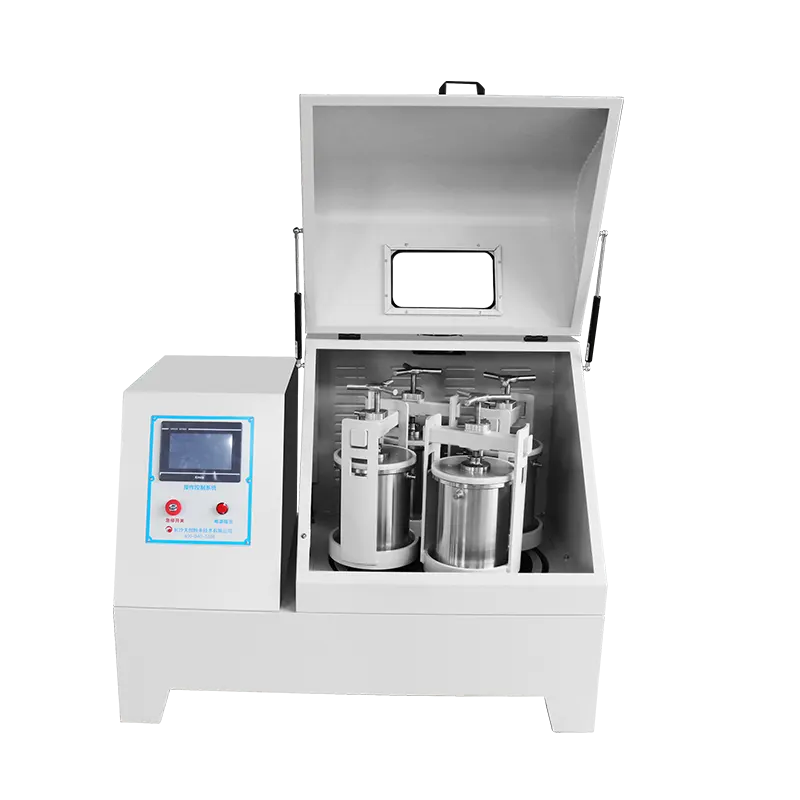

立式方形行星球磨机

产品介绍

立式方形行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的粉体装置。我司行星式球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。

产品用途

立式方形行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。

产品特点

设备外壳采用方形设计元素，高精密模具冲压成型，大方精致，高端稳重；机加零件采用数控加工工艺，行星盘整体铸造成型，传动齿轮选用特殊材质精密齿轮，确保设备高速运行时平稳安静；磨罐压紧装置操作便捷、安全可靠。

• 结构设计

  • 方形机身：采用高精密模具冲压成型，兼顾美观与稳定性，有效降低设备振动。

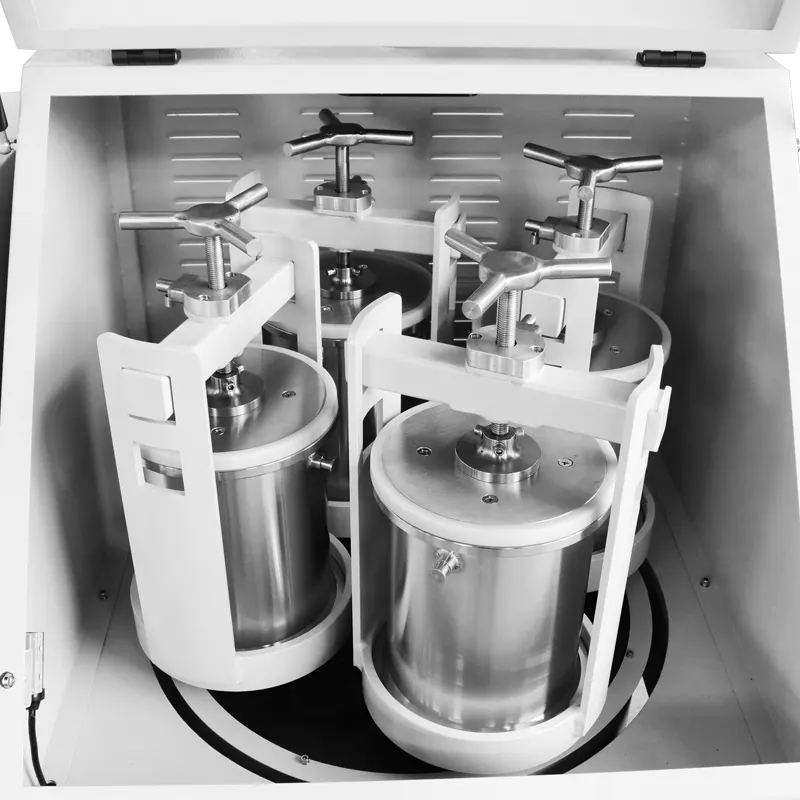

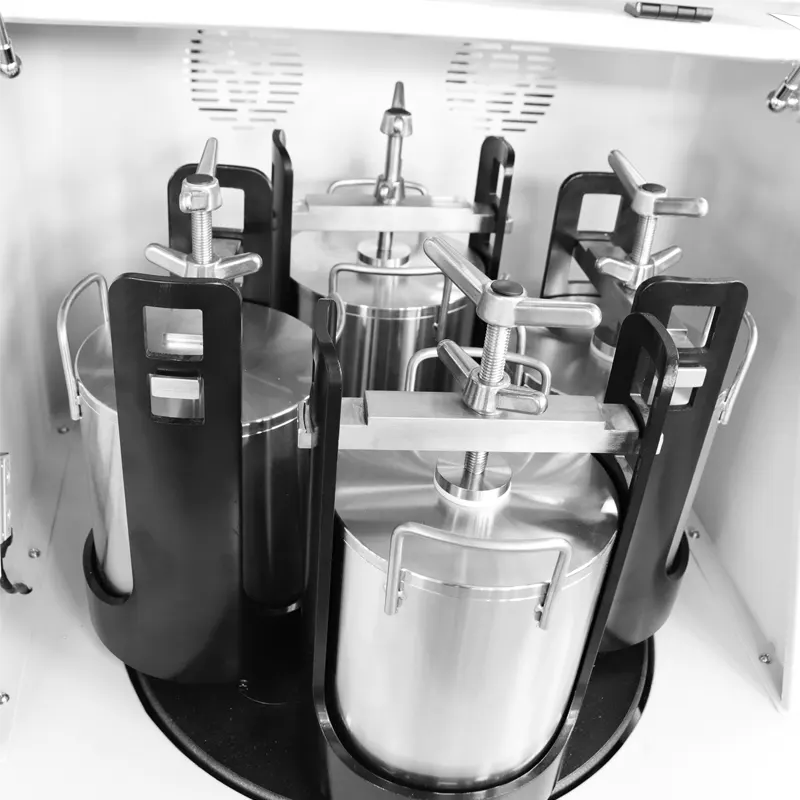

  • 行星传动系统：行星齿轮与太阳轮配合，实现磨罐的公转与自转复合运动，提高研磨效率。

• 性能优势

  • 高效研磨：通过变频调速控制转速，满足不同物料的粒度需求。

  • 多功能性：支持干磨、湿磨、真空磨及低温研磨，适配多种材质球磨罐（如不锈钢、刚玉、氧化锆）。

  • 智能化控制：配备液晶触摸屏，可编程设定研磨时间、正反转周期及转速，支持多任务监控与数据记录。

• 安全与便捷

  • 安全防护：电磁锁门设计、开闭保护开关及防松螺帽，确保高速运行时的安全性。

  • 降噪设计：齿轮箱采用固态润滑或液态油自润滑系统，降低运行噪音至60分贝以下。

技术参数

立式方形行星球磨机：球磨罐配置参数

立式方形行星球磨机：运行与控制参数

立式方形行星球磨机：设备物理参数

工作原理

立式方形行星球磨机通过行星运动机制实现物料的高效研磨：

1. 行星运动：主转盘带动四个球磨罐绕中心轴公转，同时各罐绕自身轴心反向自转，形成复合运动轨迹。

2. 研磨机制：罐内磨球在高速运动中产生碰撞、剪切及摩擦，对物料进行粉碎与混合，适用于干/湿法及真空环境。

3. 粒度控制：通过调整转速、研磨时间及磨球配比，可将物料粉碎至纳米级（0.1微米）。

选型指南

• 容量需求

  • 实验室级：选择1-4L小型设备，适配50ml-1L球磨罐，适合小样制备。

  • 生产级：20L以上大型设备（如XQM系列），支持批量生产，需配合吊装及振动筛分出料装置。

• 材质选择

  • 研磨罐材质：根据物料特性选择不锈钢（防污染）、刚玉（耐腐蚀）或氧化锆（高硬度）。

• 控制方式

  • 优先选择变频调速、可编程控制的型号，以提高实验重复性。

• 安全与维护

  • 需关注设备的润滑系统（如液态油自润滑）及齿轮耐用性，确保长期稳定运行。

• 特殊需求

  • 如需真空或惰性气体环境研磨，需选配真空球磨罐及密封装置。
