V型混合机凭什么成为干粉混料主力 V5到V500全系参数对照与选型避坑指南

V型混合机在干粉混料场景中解决了什么问题

粉体加工车间里有一个老生常谈的问题：两种或多种干粉物料倒进一个容器里搅了半天，取样检测却发现组分偏差超过5%，主料和微量添加剂的分布完全不均匀。这个问题在制药行业尤为致命——API活性成分在辅料中分布不均，直接导致片剂含量均匀度不合格，整批产品面临报废。

V型混合机要解决的核心问题就是这个：在不对颗粒造成机械破碎的前提下，用最短的时间实现干粉物料的宏观均匀混合。它的装料系数统一为0.4（即装料量为总容积的40%），混合时间通常在8到15分钟之间即可达到满意的均匀度。相比人工翻搅或简易滚筒混料，均匀度可提升3到5倍。

V型混合机的双圆筒非对称结构赋予它独特的混合逻辑。两个圆筒以一定角度焊接成V字形，绕水平轴旋转时，筒体内的物料不再像普通滚筒那样在单一圆截面内做固定轨迹的翻滚，而是在两个倾斜圆筒之间反复交替、分割、合并。每一次旋转都重新洗牌了物料的空间分布，最终在数百次旋转后逼近统计学意义上的随机均匀状态。

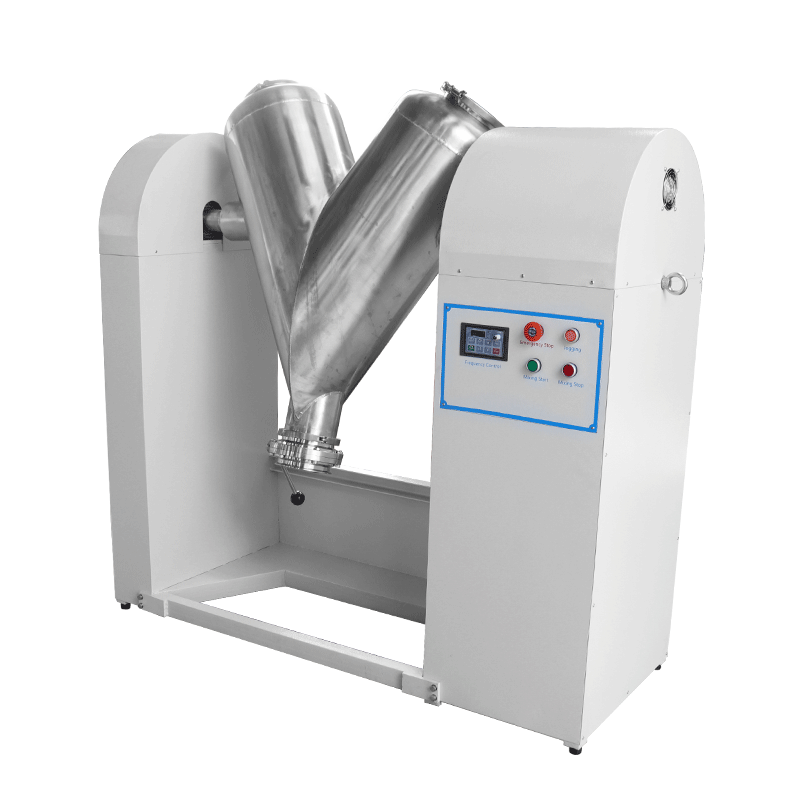

V型混合机整体外观结构

从实际应用数据来看，V型混合机在粒径和密度相差不大的物料混合任务中，混合均匀度变异系数CV值通常可以稳定控制在5%以内。在制药行业，这个指标直接对应药典中的含量均匀度检测项目。在食品行业，它关系到每袋预混粉调味料的口感一致性。

从物理原理看V型混合机的混料机制

双圆筒非对称结构的设计逻辑

V型混合机的核心结构可以理解为一套精妙的几何设计：两个长度相等的圆柱形筒体按照75至90度的夹角焊接在一起，形成一个V字形容器。这个容器安装在水平转轴上，通过电机驱动绕轴旋转。

为什么不能做成对称的U型或Y型？关键在"非对称"三个字。如果两个筒体完全对称，物料在两个筒体之间的交换将呈现某种周期性重复——物料从A筒进入B筒的路径和从B筒回到A筒的路径完全相同，经过若干次旋转后颗粒的运动轨迹会形成周期性闭环，相当于某些区域的物料永远碰不到另一些区域的物料。

非对称结构打破了这个闭环。由于V型两个筒体相对于转轴在空间上不对称，物料在不同旋转角度下受到的重力分量不同，颗粒的运动路径不具备简单的重复性。这种不可预测性恰恰是高效混合所需要的——它迫使每一颗粉粒在不断变化的新路径上运动，增大了不同组分颗粒之间碰撞、穿插的概率。

四阶段混合运动过程

将V型混合机一个完整的旋转周期展开，可以看到物料在筒体内的运动大致分为四个阶段：

第一阶段：翻滚阶段。 当V型容器从水平位置开始旋转时，筒体内的物料在重力作用下沿筒壁向下滑动。由于V型夹角的存在，两侧筒体内的物料并非同时开始滑落，而是存在一个相位差——一侧物料先行滑落，另一侧筒体抬升过程中物料才开始运动。这个相位差制造了第一次物料交换的窗口。

第二阶段：分离阶段。 随着旋转继续推进，物料在筒体底部形成堆积区。由于离心力和重力的共同作用，堆积区内的物料发生分层的趋势被部分抑制——这与滚筒球磨机的工作原理有根本区别。V型混合机的转速设定远低于临界转速（一般在12至50转/分之间），目的就是让物料始终在重力主导而非离心力主导的状态下运动，避免出现物料贴壁不参与混合的"死区"。

第三阶段：交叉混合阶段。 V型容器旋转至倒V姿态时，两侧筒体内的物料同时向中间汇合。这是整个混合周期中最重要的阶段——两股来源不同的物料流在V型交叉点相遇，发生剧烈的穿插和对流。原本分别位于两侧筒体的物料在这一瞬间完成了空间位置的彻底重组。

第四阶段：重新分配阶段。 容器继续旋转，混合后的物料再次被分配到两个筒体中，等待下一个周期再次交叉。如此反复数百次，粉粒体粒子之间经历持续的剪切、扩散和滑移，物料的空间分布逐步逼近均匀态。

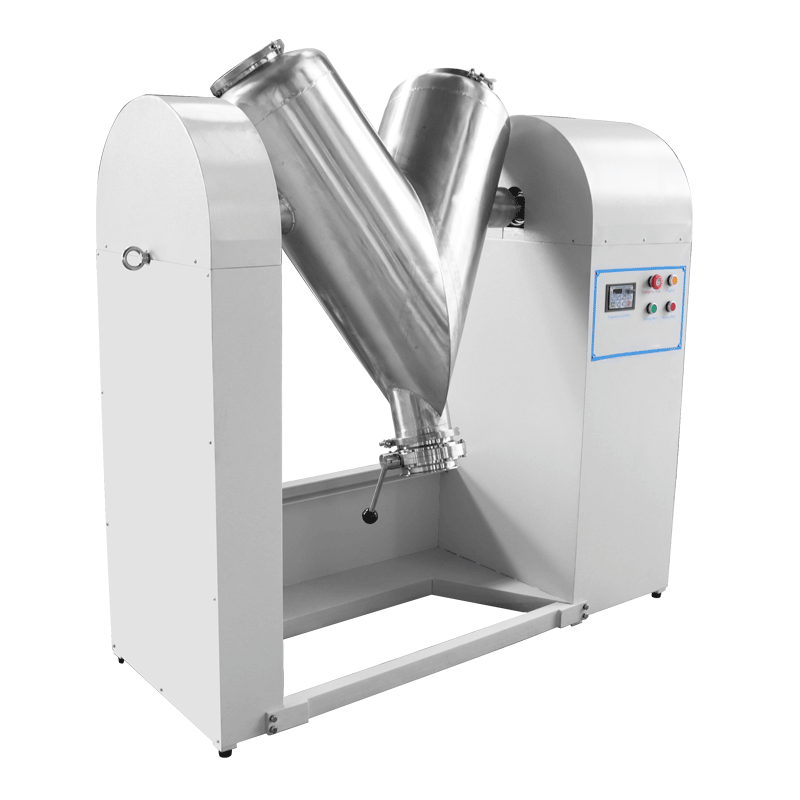

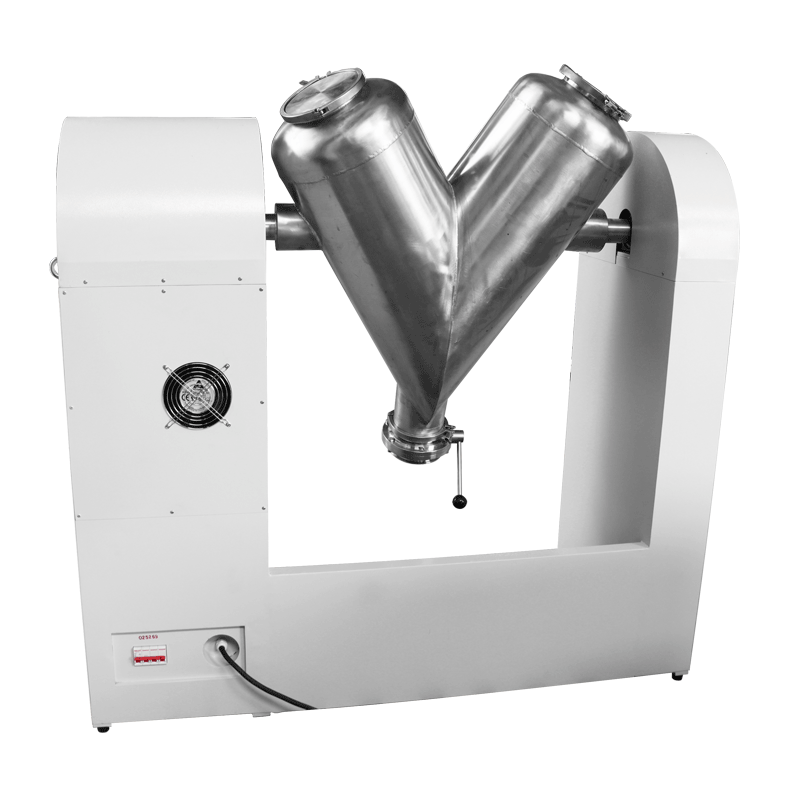

V型混合机双圆筒焊接结构细节

需要强调的是，V型混合机属于"对流混合"和"扩散混合"双重机制并行。对流混合主导初期的宏观均匀（前2-3分钟），扩散混合负责后期的微观均匀（3-15分钟）。这种双重机制决定了它的混合速度明显优于单纯依赖扩散的滚筒式混合设备。

V5至V500全系八款型号技术参数对照表

湖南粉体装备研究院有限公司推出的V型混合机覆盖了从5升实验室款到500升生产型的完整谱系，共计八款型号。以下是完整技术参数对照：

从技术参数表可以看出几条有规律的设计逻辑：

装料系数全系列统一。 八款型号的装料系数全部为0.4，即每次混料量不得超过总容积的40%。这个数值不是随意设定的——如果装料过多（超过50%），物料在筒体内的运动空间不足，翻滚和交叉混合的效果大打折扣；如果装料过少（低于20%），物料流过于稀薄，颗粒之间的相互作用减弱，反而需要更长的混合时间才能达到均匀。0.4是经过大量工业实践验证的最佳平衡点。

转速随容积增大而降低。 V-5和V-10的转速为50r/min，V-500的转速降低到12r/min。这个规律背后的物理逻辑是：大型筒体的半径更大，在相同转速下筒壁的线速度更高。以V-5（筒径约150mm）和V-500（筒径约700mm）为例，如果V-500也保持50r/min的转速，筒壁线速度将达到约1.83m/s，远高于V-5在50r/min下的0.39m/s，物料受到的离心力会超过重力，导致物料贴壁而不参与混合。因此通过降低转速来维持各型号筒壁线速度在一个合理范围内（通常不超过1m/s），确保所有型号都在重力主导的混合模式下工作。

功率递增呈现非线性特征。 从V-5（0.37kW）到V-500（7.5kW），功率增加了约20倍，而工作容积从2L增加到200L，增加了100倍。这意味着大型号的单位容积能耗更低，大批量混合的边际成本递减，这为工业化量产场景提供了经济性支撑。

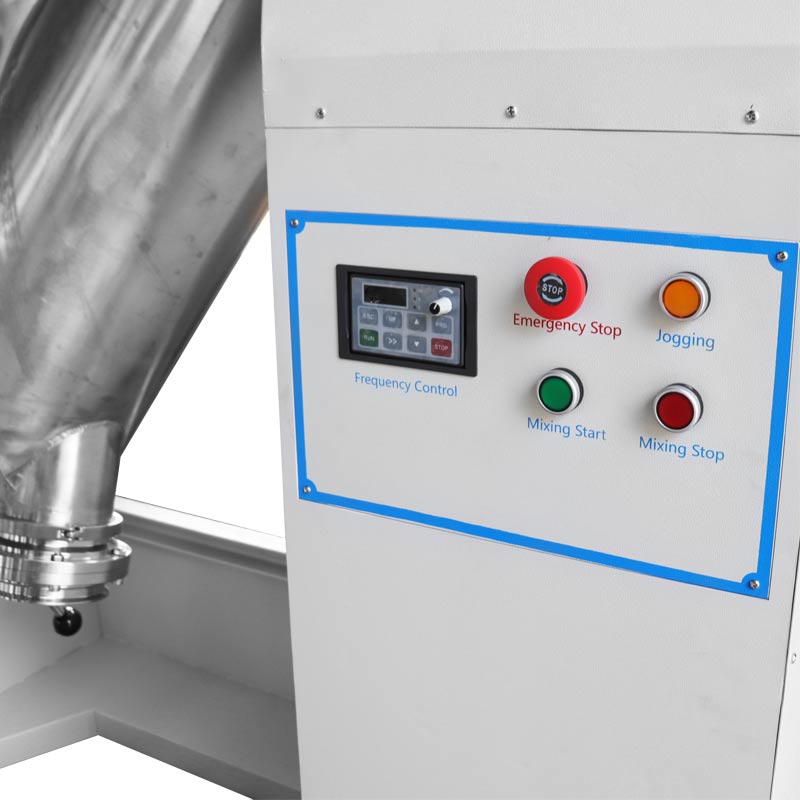

V型混合机传动与控制部分示意

选型三步法：从实验室到量产线

第一步：确定单批混料量

以工作容积为选型核心依据。如果你要做实验室配方验证，每次混料量在0.8-2kg（视物料堆积密度而定），V-5或V-10足够；如果是中试放大，每次需要混合5-20kg样品，V-50是黄金选择；如果是量产线，单批混料在80-200kg，就需要V-200甚至V-500。

一个常被忽略的细节是：物料堆积密度直接影响实际混料重量。以堆积密度0.5g/cm³的轻质粉体和2.0g/cm³的重质粉体为例，同样选用V-50（工作容积20L），前者单批只能装约10kg，后者能达到40kg。选型时务必用工作容积乘以装料系数再乘以实际物料的堆积密度来计算可用混料量。

第二步：确认物料特性匹配

V型混合机对于粒径和密度接近的干粉颗粒混合效率最高。如果你的物料中有微量组分（占比低于1%），建议采用等量递加法的操作策略——先将微量组分与一部分主料在小容器中预混，再将预混物与剩余主料一同装入V型混合机进行正式混合。这个策略可以将微量组分的分布均匀度从直接混合的CV值约10-15%优化到5%以内。

如果两种物料密度差超过3倍，V型混合机可能出现密度偏析——重的颗粒趋向筒体底部，轻的颗粒浮在表面。这种情况下，双锥混合机或三维混合机可能更适合。

第三步：确认电源和安装条件

V-5到V-100全部使用220V/380V通用电压，实验室环境即可使用。V-200及以上使用380V三相电，需要配备相应的配电条件。此外，V-200及以上的机型整机重量在300-800kg不等，安装地面需要做基础加固。

六大产品特点的实际意义

等粒径等密度物料混合效率突出

V型混合机在粒径和密度相近物料混合时表现最好，这一点并非设计缺陷，而是物理规律的体现。同类物料之间的运动惯性接近，不会出现重颗粒甩到外围、轻颗粒聚在中间的分离现象。在制药行业，微晶纤维素与乳糖、淀粉等辅料的混合就属于这种典型场景——粒径都在50-200μm范围，密度在1.2-1.5g/cm³之间，V型混合机8-12分钟即可达到药典要求的含量均匀度。

颗粒不破碎

不同于行星球磨机或搅拌球磨机带有研磨介质对物料的冲击粉碎作用，V型混合机的筒体内没有研磨球或搅拌桨，物料仅在与筒壁和其他颗粒之间的软接触中翻滚。这一特性对颗粒状产品的混合尤为重要——比如速溶咖啡颗粒、膨化食品调味粉、颗粒肥料等，混合后颗粒形态完整、粒径分布不变。

无机械挤压和强烈磨损

筒体内没有任何机械搅拌部件，物料不会受到搅拌桨叶的剪切或挤压。这对于热敏性物料（如某些含结晶水的化学品）和易氧化物料（如金属粉末）的混合有实际意义——混合过程中温升极小，通常不超过室温3-5℃，也不会因为机械剪切引入金属杂质。

全抛光结构杜绝交叉污染

筒体内外壁均经过精密抛光处理，表面粗糙度Ra通常控制在0.8μm以下。所有转角部位设计为圆滑过渡，不存在锐角或死角。这种设计的直接效果是：换料清洗时，残留物料比率可以控制在0.1%以下，极大降低了不同批次之间交叉污染的风险。在制药行业的GMP合规审查中，全抛光结构是清洁验证能顺利通过的前提条件。

筒体材质可选

湖南粉体装备研究院有限公司可以根据用户需求提供不同材质的筒体：不锈钢筒体（SUS304或SUS316L）适用于绝大多数干粉混合；碳钢筒体成本更低，适用于对金属离子无敏感度要求的化工原料混合；尼龙筒体适用于对金属污染有严格要求的电子材料混合。

自带定时功能

操作面板内置机械或电子定时器，可预设混合时间（通常0-30分钟或0-60分钟），到达设定时间后自动停机。这个功能避免了人工计时的不准确性，确保不同批次之间的混合条件一致，有利于工艺重现性。

五大典型应用场景

制药行业：固体制剂辅料混合

这是V型混合机最核心的应用领域之一。片剂、胶囊剂、颗粒剂的生产工艺中，主药与填充剂（乳糖、微晶纤维素、淀粉等）、崩解剂（羧甲淀粉钠、交联聚维酮等）、润滑剂（硬脂酸镁等）的均匀混合是决定成品含量均匀度的关键步骤。

以某对乙酰氨基酚片配方为例：主药占比30%，乳糖占比50%，微晶纤维素占比15%，羧甲淀粉钠占比4%，硬脂酸镁占比1%。使用V-200混合机，装料量约30kg，混合转速19r/min，混合时间15分钟。混合完成后在混合机不同位置取9个点检测，主药含量的RSD值要求小于2%。V型混合机在这个场景下通常可以将RSD控制在1.5%以内。

需要注意的是，润滑剂（如硬脂酸镁）应在混合的最后2-3分钟加入，因为过长时间的混合会导致硬脂酸镁在颗粒表面形成过度包覆，反而影响片剂的崩解和溶出。

食品行业：预混粉与调味料

烘焙预拌粉、固体饮料基粉、复合调味料（如五香粉、咖喱粉、十三香）等产品本质上都是多种干粉的均匀混合物。以咖喱粉为例，姜黄粉占比约30%，芫荽籽粉约25%，孜然粉约15%，辣椒粉约10%，其余为豆蔻、丁香、桂皮、胡椒等微量组分。

V-50或V-100在这个场景中是一个效率极高的选择。咖喱粉各组分粒径普遍在80-200目，密度在0.4-0.7g/cm³之间，非常符合V型混合机的最佳工作区间。混合时间通常10-12分钟即可，远快于传统的人工反复过筛混合法。

化工行业：助剂与填料的预混

塑料加工行业中，色母粒、阻燃剂、抗氧剂等助剂需要与载体树脂粉料预先混合均匀后再进入双螺杆挤出机造粒。这个预混环节如果混合不均匀，会导致最终塑料制品出现色差、阻燃性能不稳定等质量问题。

V-100到V-300在这个场景中用量最大。以阻燃ABS造粒为例，十溴二苯乙烷阻燃剂占比15%，三氧化二锑协效剂占比5%，ABS粉料占比80%。三者的堆积密度差异较大（阻燃剂约1.2g/cm³，ABS约0.6g/cm³），混合时建议将混合时间延长到18-20分钟，以补偿密度差带来的偏析趋势。

电子陶瓷行业：MLCC介质粉末配料

MLCC（片式多层陶瓷电容器）的核心材料是钛酸钡（BaTiO₃）基介质粉末。在生产过程中，BaTiO₃粉料需要与多种掺杂改性剂（如稀土氧化物、MnO₂、MgO等，添加量通常在0.5-3mol%之间）进行均匀混合后才能进入后续的流延成型工序。

由于掺杂剂添加量极小（通常在千分之几到百分之几的量级），直接与主料一起投入大容积混合机很难保证微观均匀。正确的做法是：先将全部掺杂剂与小部分BaTiO₃主料（约总量的10%）在V-5或V-10中预混8-10分钟，然后将预混物与剩余主料在V-50或V-100中正式混合12-15分钟。这种两步法混合策略可以将掺杂元素在BaTiO₃颗粒表面的分布均匀度从CV值约15%降低到3%以内。

冶金粉末行业：预合金粉混合

粉末冶金零件的制造中，铁粉基料需要与铜粉（1-3%）、石墨粉（0.5-1%）、润滑剂微粉蜡（0.5-1%）等均匀混合后压制成型。这些组分的粒度和密度差异显著——铁粉粒径约100μm、密度约7.8g/cm³，石墨粉粒径约10μm、密度约2.2g/cm³，微粉蜡粒径约5μm、密度约1.0g/cm³。

在这个场景中，需要注意两个问题：一是石墨粉和微粉蜡与铁粉密度差大，容易偏析；二是微粉蜡颗粒极细，容易飞扬。操作策略上，建议采用较低的装料系数（30%而非标准的40%），适当降低转速（如将V-100从23r/min降到18r/min左右），并添加微量液体粘合剂（如0.1%的硬脂酸锌溶液）通过增加颗粒间附着力来抑制偏析。

V型混合机与其他混合设备的差异化定位

了解V型混合机在整个粉体混合设备谱系中的位置，有助于在不同场景下做出正确的设备选择。

V型混合机 vs 双锥混合机

两者都属于容器回转型混合机，但混合机制存在本质差异。双锥混合机的筒体是对称的，物料在两个锥体之间的运动相对有序，以轴向滑移和径向翻滚为主；V型混合机的非对称结构引入了更复杂的剪切和交叉混合。实测数据显示，对于相同物料和相同装料系数的条件，V型混合机达到相同均匀度所需的时间通常比双锥混合机短20-30%。

但双锥混合机有一个V型混合机不具备的优势：对含水率较高（3-10%）或流动性较差的粉体物料适应性更好。因为双锥混合机的筒体内部空间更大、死角更少，不易出现湿料结团堵塞的情况。

V型混合机 vs 三维混合机

三维混合机（如SH系列）通过筒体在XYZ三个方向上的复合运动实现混合，是容器回转型混合机中混合机制最复杂、均匀度最高的一类。但代价是设备结构更复杂、价格更高、维护难度更大。

V型混合机与三维混合机的关系可以类比为：三维混合机是全能的"六边形战士"，但价格是V型混合机的2-3倍；V型混合机在等粒径等密度物料混合场景下的性价比最优，是"术业有专攻"的定位。

V型混合机 vs 斜式混合机

斜式混合机XMX系列通过筒体倾斜一定角度旋转来实现混合，并在筒体内加入磨球介质，兼具混合和轻研磨功能。如果你的工艺中混合后仍需要一定的细化和分散效果，斜式混合机可以"一步到位"；如果只需要纯粹的混合功能且不希望颗粒被破碎，V型混合机是更专业的选择。

日常操作与维护六个关键点

装料量不要突破40%。 这是V型混合机维护均匀度的第一原则。装料过满不仅降低混合效率，还会因为物料重量过大加速轴承磨损。

先开空机再投料。 启动时务必先在空载状态下开机，待达到设定转速后再从进料口投入物料。如果在有料状态下直接启动，启动电流可能达到额定电流的5-7倍，对电机和传动系统造成冲击。

混合时间不要超长。 混合时间并非越长越好——达到最佳均匀度后继续混合可能出现"过混合"现象，即已经均匀的物料因差异沉降或静电吸附而重新偏析。一般8-15分钟为最佳时间窗口，具体需要通过均匀度检测来确定。

换料必须彻底清洗。 不同产品或不同批次之间的交叉污染是粉体混合生产的头号质量风险。清洗流程建议为：先用压缩空气吹扫筒体内壁，再用洁净布料蘸取75%乙醇擦拭内壁，最后用纯化水冲洗并晾干。对于不锈钢筒体，必要时进行CIP在线清洗。

定期检查轴承和密封。 建议每月检查轴承温升（正常不超过60℃）和密封圈磨损情况。如果发现筒体旋转时有异响或振动异常，应立即停机检查轴承状态。

注意防静电措施。 干粉混合过程中，颗粒之间的摩擦和与筒壁的摩擦会产生静电积累。对于易燃易爆物料的混合（如金属粉末、有机粉尘），务必做好设备接地，并在有条件的场合使用惰性气体保护。

V型混合机在制药食品行业的典型应用

五个常见问题解答

Q：V型混合机可以用于湿料混合吗？

V型混合机主要设计用于干粉和颗粒状物料的混合。如果物料含水率超过5-8%，物料会在筒体内壁上粘结，影响混合均匀度和清洁难度。对于湿料混合，建议考虑斜式混合机XMX系列或三维混合机SH系列。

Q：混合时间如何确定？

没有一刀切的答案。标准做法是做一个混合均匀度曲线：在固定转速下，分别在5/8/10/12/15/20分钟各取3个样检测关键组分含量，绘制均匀度（如CV值或RSD值）随时间变化的曲线。找到CV值最低且趋于稳定的时间点，该时间点即为最佳混合时间。

Q：V型混合机能混合密度差很大的物料吗？

能，但需要优化操作条件。密度差超过3倍时，建议采取以下措施：先将密度小的组分铺在筒体底部，密度大的组分放在上方（利用重力辅助混合）；适当降低转速10-20%；考虑添加微量液体桥联剂（如0.05-0.2%的硅油或表面活性剂溶液）来增加不同密度颗粒之间的附着力。

Q：V型混合机的混合均匀度能达到什么水平？

在最佳工况下（粒径和密度接近的干粉物料、装料系数35-40%、转速合适、混合时间8-15分钟），混合均匀度CV值通常可以稳定在5%以内，优化的条件下可以达到2-3%。

Q：V-5和V-10转速一样但容积差一倍，混合效率有差异吗？

有。虽然转速相同，但V-10的筒径更大，筒壁线速度更高，物料在筒体内的翻转幅度和交叉混合的剧烈程度略高于V-5。因此在相同装料系数条件下，V-10达到相同均匀度的时间可能比V-5缩短约10-15%。但如果样品量本身只有1-2L，不应该选择V-10而应该选V-5——装料系数是第一优先级的控制参数。

选择合适的混合设备是粉体工艺链中承上启下的关键环节。V型混合机凭借非对称双圆筒结构和简洁不破碎的混合逻辑，在制药、食品、化工、电子陶瓷和冶金粉末等多个行业中找到了不可替代的定位。从实验室V-5到量产V-500，八款型号形成了完整的选型梯次。关键不在于买到最大的，而在于买到最匹配的。
