高粘度浆料为什么总感觉"磨不细"
油墨、电子浆料、导电银浆、化妆品粉底、医用凝胶、焊锡膏——这些物料有一个共同点：粘度高、流变行为复杂，体系里既有固体颗粒又有液体介质，颗粒之间被液相充分浸润、彼此之间又有结构性阻力。加工这类物料时，传统的球磨机和砂磨机并不是唯一解；调研中常被提到的另一类设备是三辊研磨机——它针对高粘度膏状浆料专门设计，工作方式与介质研磨不同。
介质研磨依靠高速运动的研磨珠（钢珠、氧化锆珠、玻璃珠等）相互碰撞，对浆料中的颗粒施加冲击、剪切和挤压，从而把颗粒磨细、磨匀。但当物料粘度足够高时，研磨珠很难在浆料中保持良好的悬浮状态。珠子要么沉到底部、要么粘在罐壁上，浆料本身流动性差，循环不起来——结果是研磨珠之间的有效碰撞次数急剧下降，研磨效率随之变低。
另一类常见问题是污染。金属研磨珠在长时间运行中会产生磨耗，对金属离子敏感的物料（电子浆料、医药中间体、食品添加剂）容易出现微量元素污染；球磨罐、砂磨机机械密封的磨损也可能带来颗粒杂质。对于细度分布要求严格的体系，介质磨耗混入还会造成检测数据的偏差。
所以问题不是"功率不够大"或者"转速不够高"，而是介质研磨这种作用方式与高粘度膏状体系的流变特性之间，天然存在错配。要想在这类物料上获得稳定、可重复的细度结果，需要换一种作用方式。理解了这个背景，再去看三辊研磨机的工作原理会顺很多——它正好绕开了"研磨珠难悬浮"和"金属污染"这两个核心痛点。
三辊研磨机为什么能处理这类物料
湖南粉体装备研究院有限公司在产品目录里把三辊研磨机归在"其它研磨设备"栏目下，定位很明确——高粘度物料最有效的研磨、分散设备。它和介质研磨最大的不同，是不用研磨珠：物料的细化、分散作用完全由三根水平排列的陶瓷辊筒通过互相挤压、不同转向、不同转速的组合完成。

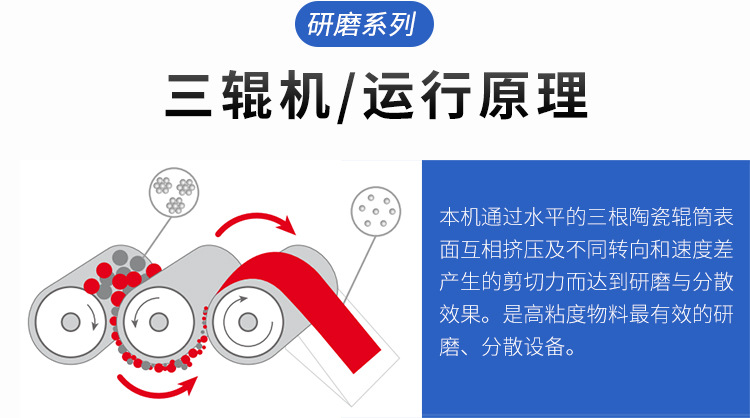

三根辊筒彼此紧贴，但间距可调。物料从两根辊筒之间的缝隙进入，被第一组辊缝挤压、剪切后，被带到下一组更窄的辊缝，被进一步挤压、剪切。三根辊筒的转速依次升高（出料辊最快），相邻辊筒之间形成明显速度差，物料在辊缝里被反复拉伸、剪切、混合，颗粒被一层一层剥开、分散开来。这种"辊间挤压 + 差速剪切"的作用方式，正好适用于高粘度体系——因为没有研磨珠悬浮的问题，辊筒的机械运动直接作用在物料本身上，作用力大小由辊筒直径、转速比、辊缝宽度决定。这套作用方式在三辊研磨机产品详情里以原理示意和参数表的形式完整呈现。
辊筒本身使用陶瓷材料，官网给出的可选材质包括氧化锆、氧化铝、碳化硅和氮化硅，标注为"纳米级进口原料陶瓷辊"。陶瓷的硬度高、耐磨耐腐蚀、且不向物料中引入金属离子，这对电子浆料、医药、食品等敏感行业尤其重要。同时，官网参数明确给出辊子同心度与直线度都小于 2 微米、表面光洁度小于 0.3 微米——辊筒的几何精度直接决定了辊距在不同位置能否保持一致，从而决定了最终粒度分布的稳定性。
真正影响研磨分散结果的参数
参数不是简单的"转速越高越好"或者"电机功率越大越好"。三辊研磨机有自己一套相互配合的调节变量。
辊筒间距：官网给出的瓷辊间距范围是 5-140 微米。这是决定单次通过能磨多细的核心参数：辊距越窄，物料被挤过辊缝时承受的剪切和挤压越强，单次细化程度越高。但辊距收窄也意味着物料通过速度变慢、单批处理量下降，强行调到极限位置会卡料。一般做法是先在较大辊距下让物料通过预分散，再逐级收窄辊距，多遍通过，把细度从粗到细逐步推上去。
转速比：这是三辊研磨机区别于普通辊压设备的关键。TCTR-50T 转速比为 1:2:4，TCTR-80 转速比为 1:3:9。出料辊旋转最快，与中间辊形成大速度差，物料在两辊之间承受强剪切。转速比越大，剪切作用越强，但同时物料升温也越明显——对于热敏感物料，散热和降温就要作为配套条件来设计。
出料辊转速：0-500 RPM 可调。这相当于一个"整体节奏"旋钮：转速越高，物料通过辊缝的速度越快，产能高、研磨次数少；转速越低，物料在辊缝里停留时间更长，剪切次数更多，细度更好。实际操作中往往需要结合物料粘度和目标细度做几个试验点。
辊筒材质：氧化锆、氧化铝、碳化硅、氮化硅各有特点。氧化锆韧性好、硬度高、对多数浆料化学惰性，是电子浆料、医药、化妆品的常用选择；碳化硅和氮化硅硬度更高，适合研磨硬度高的填料；氧化铝综合性能均衡、成本相对低，是涂料和一般化工浆料常见的选项。
辊筒精度：同心度、直线度小于 2 微米，表面光洁度小于 0.3 微米。这组参数的实际意义是——辊距在不同位置、在整个辊筒长度方向上保持一致。如果辊筒有锥度或者表面粗糙，物料经过辊缝时不同位置受到的剪切作用会不一样，最终细度分布会变宽，批次之间的可重复性也会下降。
电机与控制：TCTR-50T 配 120W 直流电机，触摸屏+旋钮调速，间隙显示、速度显示，单边操作调节，机身约 20 公斤，适合实验室桌面上操作；TCTR-80 配 1.5kW 伺服电机，旋钮调速，速度显示，自带冷却接口（外部设备选配），机身约 75 公斤，更适合小试到中试、连续工作更长时间的场合。两款三辊研磨机的完整参数表（辊筒尺寸、转速比、间距、动力配置、尺寸重量）都列在产品详情页中，可以对照查询。
实际使用时怎么配置这两款设备
TCTR-50T 的外形尺寸大约是 L360mm × W190mm × H285mm，瓷辊规格 φ50 × 150mm，紧凑、轻量，放在实验室工作台上就能用。它的功能是给研发和小试阶段做配方验证、参数摸索。触摸屏+旋钮的调速方式、单边操作调节辊距，对工艺开发人员来说比较直观。120W 直流电机力矩稳定，对于几百毫升以内的高粘度浆料，能提供足够的拖动力。
TCTR-80 体型明显更大，瓷辊规格 φ80 × 200mm，机身尺寸约 L600mm × W380mm × H495mm，1.5kW 伺服电机驱动，自带冷却接口可以外接循环冷却水。它适合的工况是：单批处理量更高、连续工作时间更长、物料粘度更高或更敏感。1.5kW 的功率储备让辊筒在高负载下仍能保持转速稳定，冷却接口的加入让长时连续运行时辊筒升温可控。
两款设备的转速比不一样（TCTR-50T 是 1:2:4，TCTR-80 是 1:3:9），实际表现出来的剪切强度也不同。一般来说，研发阶段先在 TCTR-50T 上做参数优化，找到合适的辊距组合和通过次数后，再把工艺参数迁移到 TCTR-80 上做放大验证，这是比较稳妥的工艺放大路径。
运行策略上，三辊研磨机通常不会单独使用：粘度特别高的浆料如果直接进入三辊机，容易在第一道辊缝就被卡住。一般工艺路线是先用高速分散机或行星搅拌机做预混合、预分散，让粉体在液相里充分浸润、形成均一的悬浮体；再进入三辊机做精细研磨和分散。多遍通过、逐级收窄辊距，是把细度从粗到细推上去的常规做法。
适合哪些材料和应用领域
从应用来看，三辊研磨机覆盖的是高粘度、膏状、浆状体系。官网列出的典型行业包括油墨及涂料行业（平版印墨、网孔版油墨、凹印油墨、防伪油墨、建筑涂料、工业用涂料、有机色料、颜料等）、电子工业（导电浆料-银浆/铝浆/锡浆、浸焊抗焊、电子印刷油墨、OLED 导电树脂、高模量导电粘合剂、光伏油墨、太阳能电极浆料、陶瓷电子浆料、电子封装材料）、新材料（复合陶瓷浆料、碳纳米管、纳米复合材料）、新能源（太阳能电池、风电、锂离子电池、钠离子电池、燃料电池、固态电池）、食品（食用香料、巧克力、糖浆等）、制药与医疗卫生（医用胶泥、牙科材料、牙粉）、化妆品（BB 霜/隔离霜、彩妆粉底、唇彩、碳黑）。这些行业对细度、批次稳定性、洁净度都有比较高的要求，恰好对应三辊机的能力特征。
需要明确的是，三辊研磨机不是万能设备。低粘度的稀浆（流动性好、可以循环的体系）用砂磨机效率往往更高；要做到纳米级以下的超细粉体（亚微米、几十纳米），行星球磨机或砂磨机更合适；三辊研磨机擅长的工作区间是微米到亚微米范围的高粘度浆料。
另外，湿法处理的物料在体系中还可能需要配合脱泡、灌装等后续工序。湖南粉体在其它研磨设备栏目下也提供了多种湿法研磨、分散和混合设备，三辊研磨机常与高速分散机、行星搅拌机、胶体磨这一类设备按工艺流程组合使用，而不是单兵作战。
选型前还要确认什么
在选型前，把下面这些信息准备好，会让沟通和测试效率都高很多：物料当前的粘度范围（常温下的粘度和剪切变稀曲线）、目标细度（粒度分布和上限）、单批处理量（一次研磨多少升浆料）、是否需要连续工作（是否对冷却有要求）、对金属污染的敏感度（决定辊筒材质）、颜色或品种切换频率（决定清洁和拆装便利性）、后续工序对接（脱泡、灌装、过滤等）。
如果物料粘度跨度大、批次之间配方经常变、洁净度要求高，三辊机的单边操作调节、可视化间隙显示这些细节会成为日常使用里真正影响效率的地方——比单纯看功率数字要实际得多。
三辊研磨机并不是"功率越大越好"的设备，它的价值在于用对了作用方式。理解了高粘度浆料和介质研磨之间的错配点，再去看辊距、转速比、辊筒精度这些参数，每一项为什么这么设就清楚了。回到湖南粉体产品目录里的 TCTR-50T 和 TCTR-80——前者给实验室配方验证用，后者给放大和小规模连续生产用，配合不同材质的陶瓷辊筒，覆盖了高粘度浆料从小试到放大的常见工艺路径。这两款三辊研磨机的具体规格配置，可在详情页对照工艺需求逐项确认。
