振动球磨机为什么磨得快？高频振动与激振器参数作用解析

两台容积相近的球磨设备摆在面前，同一批物料，一台要磨上几个小时才达到目标细度，另一台不到半小时就能出料。差别通常不在罐里装了多少料，而在筒体本身怎么运动。普通滚筒球磨机靠筒体低速回转，介质在重力作用下翻滚碾压，作用在颗粒上的力来得慢；振动球磨机让整个筒体以高频小幅振动，介质在筒内反复冲击、磨剥，单位时间内对物料的有效作用次数成倍增加。这也是振动磨被划入高效制粉设备的主要原因。

湖南粉体装备研究院有限公司的振动球磨机栏目下，同时提供实验振动球磨机、轻型振动球磨机和重型振动球磨机三个系列，容积从实验室的几升延伸到工业级的数百升。这篇内容把高频振动研磨原理拆开讲，重点看激振器、振幅、振频和装料量这些参数是如何共同决定研磨效果的。

这款设备主要解决什么问题

振动球磨机定位在"效率优先"的粉体研磨环节。它适用于电子、陶瓷、化工、粉末金属、钨、碳化钙、橡胶化合物、磁性材料以及无线电工业的高频瓷材料，也覆盖冶金、建材、矿山、耐火、玻璃、石墨、制药等行业。换句话说，从实验室的物料前处理，到生产线上需要连续制粉的工序，它都有对应规格。 和常规球磨设备相比，振动磨的差异体现在几个可以直接感知的地方：磨筒内的介质充填量比同容量的普通球磨机高，处理量随之提升；结构简单，通过调整振幅、频率、介质种类与配比，就能得到不同粒度的产品；可进行干式、湿式两种球磨；带有夹套磨筒的型号还可以调节研磨温度，这对温度敏感材料比较实用；如果配了筛分和收集装置，还能实现连续生产。这些特点决定了它在实验室小批量研磨和工业化连续制粉之间都有一席之地。

振动球磨机是怎样完成研磨的

振动磨主要由机架、底架、激振器、磨筒、弹簧、电机等部分组成。机器启动后，电机驱动激振器产生激振力，使磨筒作高频小振幅的连续振动。筒内的研磨介质依靠惯性力对物料产生频繁冲击与磨剥作用，物料在这个过程中被逐渐粉碎并趋于均匀。整个过程没有复杂的传动链条，设备重量轻、体积小，这也是它易于清洗、对工作条件适应能力强的原因。

激振力从哪里产生

激振器是振动磨的核心动力来源。以重型振动磨为例，电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转，激振器轴上带有偏心块。偏心块随轴转动时产生周期性离心力，使双圆筒做近似的圆振动，筒内介质和物料在这种有规律的振动中不断翻转、相互冲击。实验型与轻型系列同样依靠激振器产生高频振动，振频可达1440r/min，振幅在5～8mm范围，属于典型的高频小幅振动。

介质在筒内怎样作用物料

筒体振动时，研磨介质（钢球或钢棒）获得动能，在筒内做高速运动，与物料颗粒发生碰撞、挤压和磨剥。重型号的振动磨中，介质冲击物料时的加速度可达10g～15g，这种冲击强度是普通回转式球磨机难以达到的。同时，介质本身的自转和相对运动带来持续的表面磨削，把颗粒表面的棱角不断磨去。冲击负责把大颗粒打碎，磨剥负责把碎颗粒磨细，两种作用叠加，物料的细化过程明显加快。介质充填量高是振动磨效率的另一来源，筒内介质比例比同容量普通球磨机更高，参与作用的研磨体数量多，自然更容易在短时间内把物料处理到目标细度。这一系列特点在实验振动球磨机和轻型振动球磨机的参数页中都有对应体现。

哪些参数真正影响研磨结果

高频振动研磨原理听上去简单，落到实际使用上，几个参数直接决定能不能磨到想要的粒度、需要多长时间。逐一拆解这些参数，比照着参数表选设备更实用。

振幅与振频

振幅决定介质单次冲击的位移量，振频决定单位时间内的冲击次数。实验型和轻型振动磨振幅为5～8mm，振频1440r/min；重型系列振幅在7～14mm之间，激振强度更大，适合处理硬度较高或需要较大冲击力的物料。振幅和振频并不是越大越好，物料过硬或过脆、筒体容积不同，匹配的振动参数都应调整。官网给出的振幅、振频数据是设备出厂基准，实际研磨时结合物料性质、装料量和研磨时间进行微调，往往比固定参数更有效。

装料量与介质充填量

实验型振动磨参数表显示，装料量按筒体容积的25%控制，装球量为60%。装料量控制不好，研磨效果会明显打折：装得过满，介质运动空间被压缩，冲击效率下降；装得太少，介质间缺少物料缓冲，空磨损耗增加，产能也浪费。介质充填量高是振动磨的特点，但并不意味着可以无限加球，介质比例、粒径与物料粒度的搭配仍然需要按实际工艺调整。

进料粒度与出料粒度

实验型和轻型振动磨进料粒度不大于5mm，出料粒度可达200～2000目，官网同时注明出料粒度与物料特性有关；重型系列进料粒度0～25mm，出料粒度0.3～0.074mm，处理能力在0.1～16t/h之间。对用户来说，进料粒度决定了物料是否需要提前破碎，出料粒度则用来判断设备能否满足工艺要求。目标细度越高，对振幅、振频、介质配比和研磨时间的配合要求也越高，不能只凭单一参数下结论。

产品结构为什么会影响实际效果

振动磨有单筒式、双筒式和三筒式三种结构型式，其中双筒式应用最为广泛，相关内容可在振动球磨机栏目页查看三个系列的完整信息。双筒结构不仅增大了单台设备的处理容积，还让物料能够在两个筒体之间接力研磨：物料可以自上圆筒进料口进入，在上圆筒内粉磨完毕后流入下圆筒继续粉磨，再从下圆筒出料口排出，即单进单出；也可以同时进入上下圆筒粉磨后同时排出，即双进双出或双进四出。这种串联研磨方式让流程更紧凑，也是重型振动磨实现连续生产的基础。

磨筒材质和衬里直接影响研磨质量与污染控制。官网提供的特殊选项包括不锈钢、陶瓷（氧化铝）、氧化锆、瓷砖、尼龙、聚四氟乙烯、食用级橡胶、聚氨酯等多种内衬。对污染敏感的物料，可以根据接触材质要求选择合适的内衬，减少金属磨损带来的杂质引入；制药、食品相关物料则可选用易清洗、化学稳定性更好的衬里材料。此外，带有夹套磨筒的振动磨可以通过循环介质调节研磨温度，适合对温升有要求的工艺；带筛分和收集装置的型号则把粉碎与分级结合，满足连续生产需求。

振动球磨机设备外观，具体配置以湖南粉体官网产品页面为准。

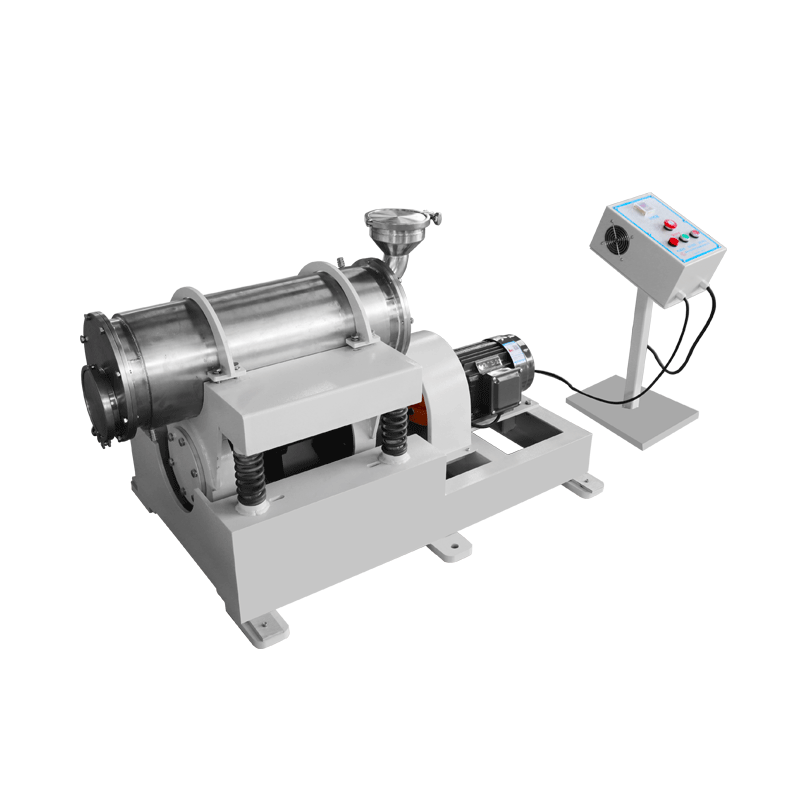

轻型振动球磨机设备结构，容积与实验型接近，适合中试与小批量研磨。

实验型与生产型怎么对应选择

同样是振动球磨机，实验型和工业型在容积、功率和处理能力上差异明显，选型前先明确自己的批量和应用场景，再对照配置会更稳妥。单筒式结构筒体数量少、操作简单，适合实验室样品研磨；双筒式上下串联，物料在两个筒体间接力，运用范围最广；三筒式进一步扩大处理容积，适合对产量有更高要求的场合。结构型式与处理量直接相关，这也是确定配置时需要最先想清楚的一环。

实验型和轻型振动球磨机共用ZM系列命名，规格从ZM-1L到ZM-20L，装料量均为25%，进料粒度不大于5mm，出料200～2000目，电机功率1.1～1.5kW，输入电源为380V。实验型重点满足实验室少量样品的研磨需求，轻型则偏向小批量、反复使用的场景。重型2ZM系列从2ZM-100到2ZM-1200，电机功率17～90kW，整体重量2.5～14t，干法湿法、开路闭路均可，适合矿山、耐火材料、石墨等行业的大批量制粉。

选购时容易忽略的几点

选型前把以下信息整理清楚，与设备参数对照，判断会更直接：

• 物料种类与硬度：硬度高、韧性大的物料需要更大的冲击力，对应振幅和激振强度要求更高；
• 进料粒度：进料是否已经过破碎，决定了是否需要前置破碎环节，实验型进料不超过5mm，重型系列允许到0～25mm；
• 目标粒度与产能：出料要求越细，研磨时间越长，需要结合处理能力核算单批或连续生产的时间成本；
• 干磨还是湿磨：湿磨时介质选择、内衬材质与干磨不同，需要提前确定；
• 污染控制要求：对金属污染敏感的材料，应优先确认接触物料的筒体与内衬材质。

第一，电源条件。实验型和轻型振动磨输入电源标注为380V，实验室如果只预留了220V电源，需要提前确认场地条件或与厂家沟通电源方案，避免设备到场后无法直接使用。

第二，研磨温度。带夹套磨筒的振动磨可以调节研磨温度，这是应对热敏材料的关键配置。如果物料对温升敏感，选购时应主动确认是否具备夹套及温控能力，而不是只看研磨效率。

第三，干湿磨与内衬匹配。振动磨支持干式和湿式球磨，但湿磨时物料形态、介质选择和衬里材质需要重新匹配。污染控制要求高的场景，建议把接触物料的材质确认作为必选项，而不是默认配置。

第四，连续生产的取舍。是否需要筛分、收集装置，是否需要双筒接力研磨，直接决定产线的自动化程度和占地面积。小批量实验可以简单配置，规模化生产则应把进出料方式、收集环节一并规划。

回到选型本身：实验室阶段用量不大、物料种类多变，实验振动球磨机容积灵活、易清洗、可干湿两用，适合先做工艺验证；当工艺定型、批量放大时，再对照重型振动球磨机的处理能力确定生产配置。振动球磨机之所以能在短时间内完成研磨，靠的是激振器驱动下的高频振动与介质冲击磨剥，理解这套原理之后，选型时盯住振幅、振频、装料量和介质充填量这几个关键参数，再结合自身物料和目标细度判断，就能避免"按容积猜设备"的常见误区。具体的型号规格和配置选项，可以对照振动球磨机产品参数进一步确认。
