卧式轻型球磨机凭什么终结粉体沉底粘罐 破解WXQM系列1到6升实验室研磨选型密码

传统行星球磨机的"死穴"——沉底与粘罐，卧式设计一招破解

做过实验室行星球磨的人，大概率都遇到过同一个令人头疼的场景：打开球磨罐，底部压着一层板结的物料，任凭磨球怎么撞击都搅不动。尤其是研磨微米级、亚微米级粉体时，物料密度差异导致粗颗粒沉在罐底、细粉悬浮在上层，罐内形成明显的分层，研磨均匀性大打折扣。

这并非操作失误，而是传统立式行星球磨机的物理结构决定的。在立式布置的行星盘上，四个球磨罐竖直安装，罐底始终存在一个固定的"重力低点"。公转产生的离心力把磨球和物料推向罐壁的同时，重力持续将高密度颗粒拖向罐底。两股力的博弈中，罐底成了物料的"死区"——磨球够不到、搅不动。

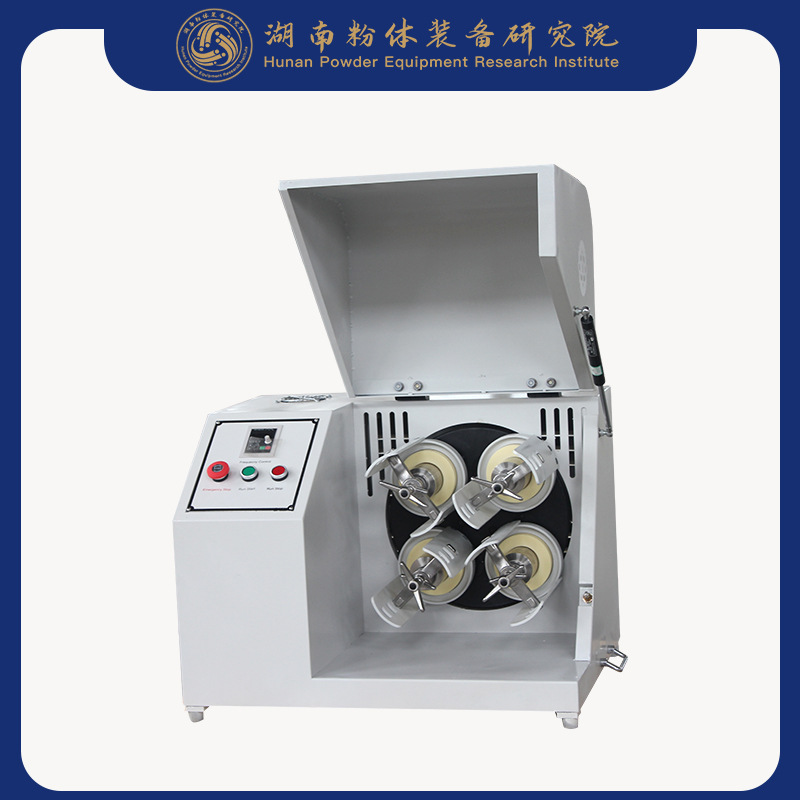

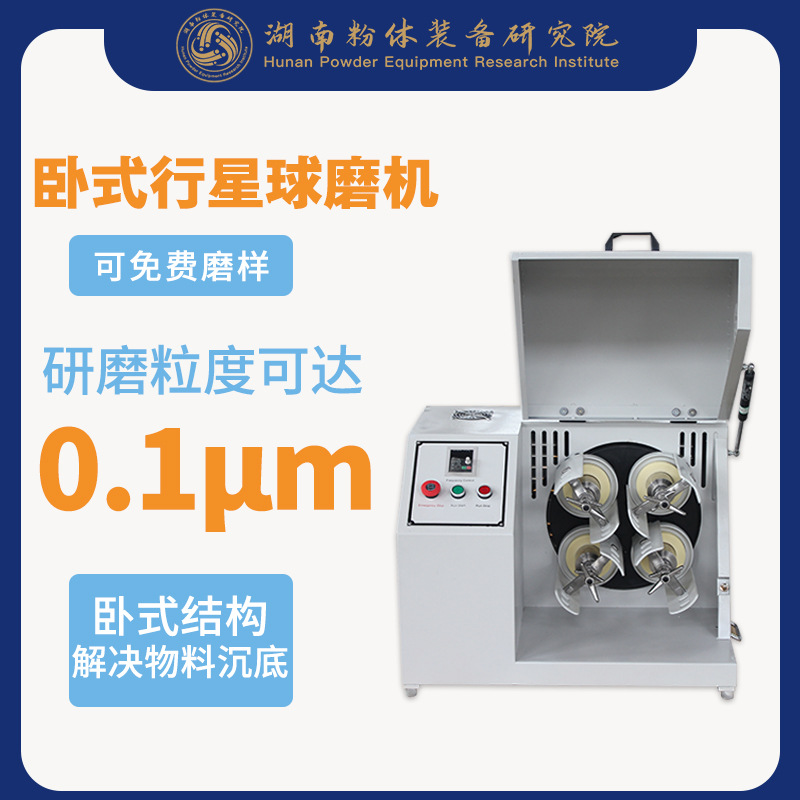

湖南粉体装备研究院有限公司推出的**卧式轻型球磨机WXQM系列**，从罐体安装方向入手，用"卧式"代替"立式"，从根本上消除了固定罐底的问题。球磨罐水平安装在行星盘上，旋转时没有固定的最低点，重力不再是研磨的阻力，反而变成了辅助搅动的"助推器"。这个看似简单的方向调整，带来的研磨效果提升却是颠覆性的。

卧式罐体凭什么碾压立式——重力从"敌人"变成"盟友"

传统立式罐体的三大研磨瓶颈

在揭开卧式设计的优势之前，先要把传统立式行星球磨机的问题说透。立式罐体在行星运动中面临三股力量的博弈：

公转离心力把磨球和物料甩向罐壁，这是研磨的主驱动力；自转离心力让罐内物料跟随罐体旋转，产生局部湍流；重力则将密度较大的颗粒持续往罐底拽。三股力量在罐内形成复杂的流动场，但重力始终指向罐底，久而久之，罐底就成了高密度颗粒的聚集区和低流速的"静区"。

这带来的后果是三重叠加的：第一，沉底效应，高密度颗粒堆积在罐底，磨球撞击不到，形成研磨死区；第二，粘罐效应，高粘性物料（如某些湿磨浆料、含有机粘结剂的混合物料）在罐底形成板结层，越积越厚；第三，粒度分层，上中下三层物料的研磨程度差异显著，出料后测得的数据离散度大，工艺重复性差。

卧式安装如何"扭转"重力方向

**卧式轻型球磨机**的核心设计逻辑在于：当球磨罐从"竖直"改为"水平"，重力方向就从"向下"变成了"横向"。罐体在行星运动中持续旋转，重力相对于罐壁的方向也在不断变化——这一刻重力指向A区，下一刻就指向B区，不存在一个持续积累物料的"重力低点"。

更巧妙的是，重力不但不再制造死区，反而变成了辅助搅动的力量。磨球在公转自转两股离心力驱动下撞击物料的同时，自身重力还会产生一个额外的翻滚运动分量，使磨球在罐内的运动轨迹从二维平面"升维"到三维空间。这种三维无序化运动，是二维平面运动无法实现的——磨球不仅左右撞击、上下颠簸，还能沿着罐体轴向翻滚，三维覆盖率远高于立式罐体。

重力辅助的三重研磨效应

将上述物理机制拆解开来，卧式轻型球磨机的重力辅助效应可以归纳为三个层次：

第一层次：消除死区。 无固定罐底，罐内没有物料持续堆积的低点，每一轮公转自转周期内，罐内所有位置的物料都有机会被磨球撞击，不存在研磨死角。这意味着相同研磨时间内，卧式罐体对物料的"覆盖"更全面，研磨均匀性自然更高。

第二层次：增强无序化。 重力方向的持续变化打破了磨球的规律性运动模式，增加了运动轨迹的随机性和复杂度。这种无序化对研磨来说是好事——磨球运动越"乱"，与物料的碰撞角度越多样，颗粒的破碎模式越丰富，出料粒度分布越窄。

第三层次：提速增效。 重力辅助翻滚降低了磨球"跟随罐壁滑动"的概率，更多的磨球在每一轮周期中参与到有效的撞击事件中，能量利用率提高。在相同转速和球料比条件下，卧式罐体的有效撞击频率高于立式罐体，研磨效率自然更优。

WXQM系列四款型号参数全面拆解——从规格表看出来的选型门道

要真正理解卧式轻型球磨机WXQM系列，不能只看参数表面，更要读出参数背后隐藏的选型逻辑和设计取舍。

四款型号全参数对照

WXQM系列目前覆盖四个容量规格，分别是WXQM-1L、WXQM-2L、WXQM-4L和WXQM-6L，均采用四罐并联、0.75kW变频调速、220V单相供电的配置：

读懂参数表——三个隐藏的设计逻辑

细看这张参数表，有三个值得注意的设计信号：

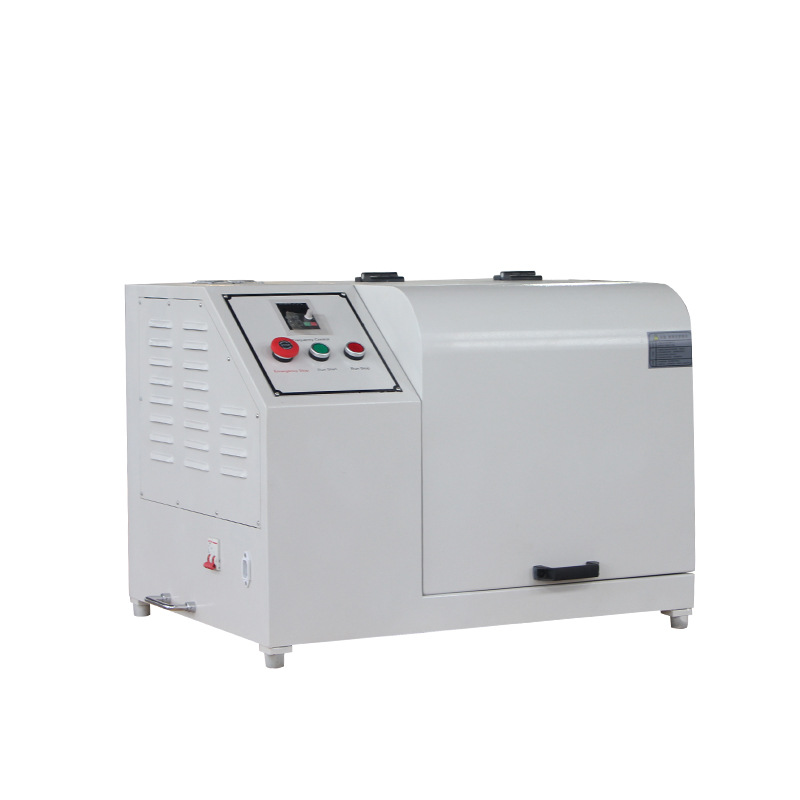

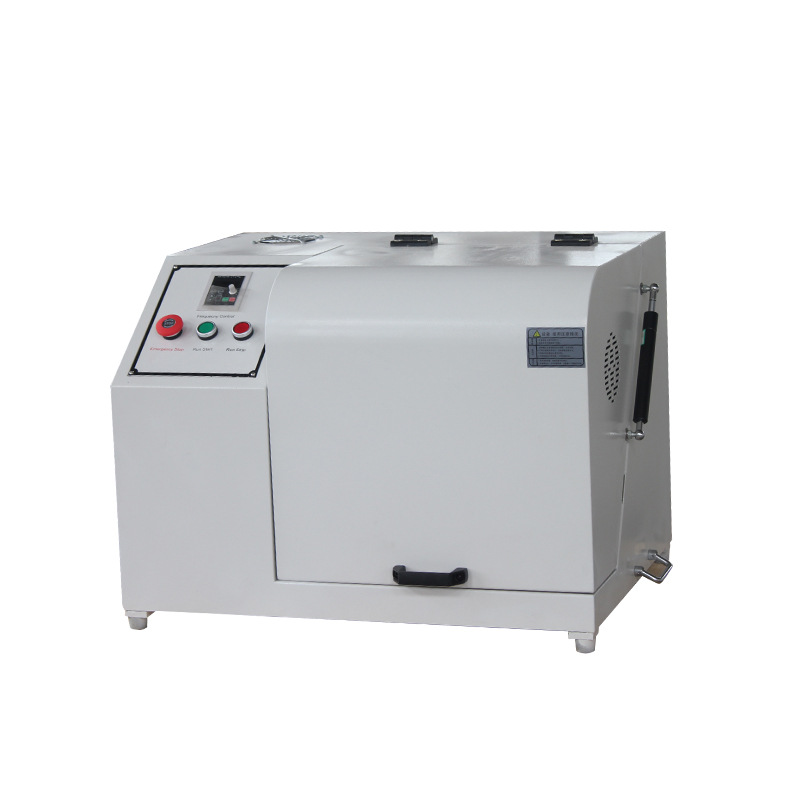

信号一：四种容量、同一个机身。 WXQM-1L到WXQM-6L四款型号共用同一套机架、同一台0.75kW电机、同一个外形尺寸（700×510×570mm），重量完全一致（86kg）。这意味着不同规格之间的差异仅在于配用的球磨罐尺寸，用户后期可以通过更换罐体实现"一机多用"——今天用500ml罐跑2L总量，明天换1000ml罐跑4L总量，机身无需更换。这种模块化设计尤其适合高校实验室和研发中心，一台设备覆盖多种实验需求，既省空间又省预算。

信号二：0.75kW电机覆盖全部规格，功率裕度充足。 从1L到6L，总容积翻了6倍，但电机功率没有增加。这不是"省料"，而是设计初期就按最大负载（6L满罐+磨球+物料）来匹配电机功率的——当用户使用1L或2L小罐时，电机的功率裕度非常充裕，可以持续满转速运行而不会过热。这意味着WXQM系列在小容量工况下的稳定性和寿命表现，理论上优于那种"压着功率上限匹配"的设计。

信号三：220V单相供电，实验室即插即用。 四款型号全部采用220V-50Hz单相电源，不需要380V三相工业电。这对绝大多数高校实验室、企业研发中心来说是一个"隐形福利"——不需要额外的配电改造，任何一个标准墙插就能让设备跑起来。对于计划放在通风橱或手套箱旁边使用的用户，这一点尤为重要。

微电脑触摸屏PLC——从旋钮到触屏的控制升级

湖南粉体装备在WXQM系列标准配置的基础上，还提供了微电脑触摸屏PLC一体机的选配方案。传统变频器的旋钮调速虽然简单直观，但无法精确复现某一组转速参数，每次调节都需要靠手感。升级到触摸屏PLC控制后，转速、时间、正反转交替周期等所有参数都能数字化设定和存储，实验条件的记录和复现变得简单——输入同样的数值，就是同样的研磨工况，这对发论文、做对比实验的研究人员来说是刚需级的功能。

谁能用、怎么用——五大行业应用场景逐一拆解

卧式轻型球磨机的定位是"实验室小批量样品实验研究"，这句话翻译成实际使用场景，至少覆盖以下五个方向：

电子陶瓷与MLCC介质材料

多层陶瓷电容器（MLCC）的核心介质材料——钛酸钡、钛酸锶等——对粉体粒度和均匀性要求极为苛刻。实验室阶段合成出来的前驱体通常需要经过球磨细化到亚微米级别才能进入下一道工序。卧式罐体无固定底的设计在这种高细度场景下的优势非常突出：没有死区意味着没有大颗粒"漏网"，出料的D90和D50差距更小，最终MLCC芯片的介电常数一致性更好。

锂电正极材料前驱体

磷酸铁锂、钴酸锂、锰酸锂等正极材料的性能高度依赖前驱体的粉体特性。实验室小试阶段需要在"克级到百克级"的规模上反复优化研磨参数——罐体容量、磨球级配、转速、时间。WXQM系列从1L到6L正好覆盖这个规模区间，四罐并联的设计还允许用户在同一个研磨批次中做四组平行对比实验，大幅缩短参数优化周期。

磁性材料与铁氧体

Ni-Zn铁氧体和Mn-Zn铁氧体粉料的粒度分布直接影响烧结后的磁导率和矫顽力。铁氧体材料密度较大（普遍在4.5-5.2g/cm³），在传统立式罐体中沉淀速度明显快于陶瓷类物料，沉底问题比轻质粉体更严重。卧式罐体的无固定底设计对这类高密度材料的研磨均匀性提升最为显著——可以理解为，物料密度越大，沉底效应越强，卧式设计的优势就越突出。

荧光粉与稀土抛光粉

长余辉荧光粉、LED荧光粉和稀土抛光粉对粒度分布有极其严苛的要求——太粗影响发光均匀性或抛光质量，太细则发光效率下降或抛光速率降低。WXQM系列的宽调速区间（35-335rpm公转）为这类应用提供了精细的参数调节空间：较低转速研磨可以获得偏窄的粒度分布，较高转速则适合快速将初始颗粒打碎。

催化剂与纳米材料

燃料电池催化剂、化工催化剂前驱体、氧化锌压敏电阻等纳米材料的实验室制备，经常涉及"先球磨、后表征、再调参数"的反复迭代流程。WXQM系列支持定时（最长9999分钟，约167小时）和正反转交替运行，意味着用户可以设定好参数后让设备过夜运行，第二天直接取样表征，大幅提高实验效率。

操作规范与日常维护——把设备当战友而非消耗品

开机前五项检查

每一次开机前，花两分钟做好以下检查，可以避免绝大多数意外和故障：

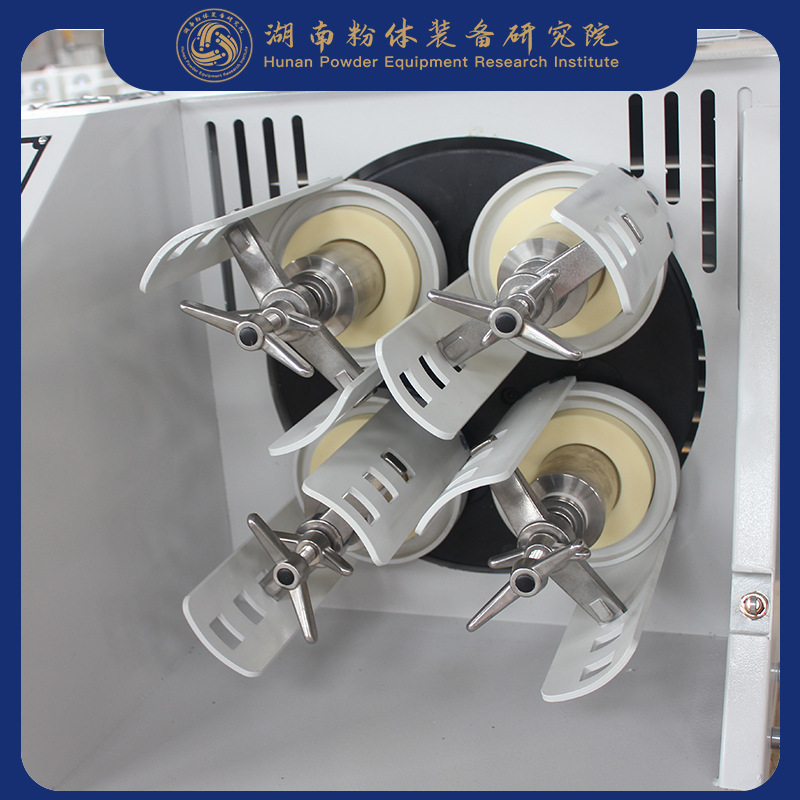

第一，罐体锁紧确认。 卧式安装的球磨罐在高速旋转时承受的离心力方向与立式罐体不同，锁紧装置的受力模式也有差异。开机前务必确认四个球磨罐的压紧装置已经锁到位，手摇罐体无松动。

第二，行星盘无异物。 确认行星盘周围没有散落的磨球、工具或其他杂物。高转速下，任何小物件被甩出都可能造成危险。

第三，电源线和接地。 确认220V插头插紧、接地线连接可靠。WXQM系列配备变频器，对电源波动的敏感度高于普通电机，不稳定的接地可能导致变频器报故障。

第四，冷却风扇运转。 变频器和电机在长时间高转速运行时会产生热量，确保设备侧面和背面的散热空间充足（至少保持20cm以上的间距），冷却风扇没有堵塞。

第五，紧急停止按钮。 测试紧急停止按钮是否能正常触发，确保在意外情况下可以第一时间切断电源。

运行中三个观察点

设备启动后，不要立刻离开，至少观察以下三个指标五分钟后再进入"无人值守"模式：

• 噪声水平：WXQM系列的设计噪声≤60±5dB，大致相当于办公室交谈的音量。如果听到明显的金属撞击声或异响，立即停机检查罐体是否锁紧、磨球是否过量。
• 振动幅度：手触机身感受振动，正常工况下应该是平稳、均匀的微振。如果出现不规则的剧烈抖动，可能是某个罐体的物料装填不均匀导致动平衡破坏。
• 转速稳定性：观察触摸屏或变频器面板上的转速显示，正常应在设定值的±5rpm范围内波动。如果转速大幅跳变，可能是电源电压不稳定或变频器参数设置不当。

月度维护四件事

清洁行星盘和罐座： 研磨过程中难免有微量粉尘逸散，一个月下来会在行星盘和罐座上积累一层细粉。用无水乙醇配合无尘布擦拭，保持接触面清洁，避免长期累积影响罐体的定位精度。

检查皮带张力： WXQM系列的传动皮带在长期使用后可能略有松弛。用手指按压皮带中部，正常应该感觉紧绷、弹性良好。如果下压量超过10mm，需要联系厂家调整张紧装置。

润滑传动齿轮： WXQM系列选用特殊材料的精密齿轮，虽然耐久性优于普通齿轮，但仍需要定期补充润滑脂。建议每月在齿轮啮合面涂抹少量高温润滑脂，确保高速运转时的顺畅和安静。

球磨罐和磨球检查： 拆下所有球磨罐，检查罐体内壁是否有明显的磨损沟槽或裂纹。测量磨球的直径变化——如果磨球直径比初始值减少了10%以上，说明磨损已经到了影响研磨效率和污染风险的程度，应该整体更换。

卧式轻型与同门设备的差异化定位——一张表看清楚

湖南粉体装备研究院的行星球磨机产品线中包含多个系列，用户最容易困惑的问题是：卧式轻型WXQM、重型卧式WXQM和立式方形XQM之间，究竟选哪个？

概括来说，如果你属于以下三类用户，选卧式轻型球磨机WXQM就对了：第一，单批次研磨量在百克到千克级别的高校实验室，不需要吨级产能；第二，物料密度大或容易沉底粘罐的场景（磁性材料、高比重合金粉末等），卧式设计的优势能最大化发挥；第三，实验室配电条件有限、只有220V单相电源的场景，WXQM系列无需任何改造即可使用。

如果你需要的是百克以下微量样品研磨，可以考虑立式方形行星球磨机XQM系列的小容量款（0.4L-2L），罐体和配件选择更丰富。如果你在做中试放大、单批次需要几十升规模，应转向重型卧式球磨机WXQM系列，其在保持卧式优势的同时，通过双盘两端支撑结构解决了大容量罐体的负载问题。

选型五步法——从实验需求到设备型号

第一步：确定单批次研磨量

这是所有选型逻辑的起点。实验室常见的工作模式是"一罐装一种料"，WXQM系列四罐并联意味着同时可以处理四个样品。单罐装料量建议为罐体容积的1/3到1/2（装填率过高会降低有效撞击频率），因此：

• 单批处理50ml-125ml → WXQM-1L（配50-250ml罐）
• 单批处理125ml-250ml → WXQM-2L（配50-500ml罐）
• 单批处理250ml-500ml → WXQM-4L（配250-1000ml罐）
• 单批处理500ml-750ml → WXQM-6L（配500-1500ml罐）

第二步：匹配物料特性

物料密度、硬度和粘性是决定罐体材质和磨球介质的三大因素：

• 高硬度物料（如氧化铝、碳化硅陶瓷粉）→ 选用氧化锆罐+氧化锆球，耐磨性最佳
• 铁污染敏感物料（如电子陶瓷、荧光粉）→ 选用刚玉罐+刚玉球或玛瑙球，避免金属引入
• 高粘性湿磨浆料→ 卧式设计已经大幅缓解粘罐问题，但仍建议在配方中适量添加分散剂，装填率控制在1/3以下
• 低密度轻质粉体（如石墨、碳粉）→ 可适当提高装填率至1/2，利用卧式重力的辅助翻滚效应

第三步：确认电源条件

WXQM全系列220V-50Hz单相供电，无需380V三相电。但需注意：设备附近必须有可靠接地（三孔插座），变频器对接地敏感，两孔插座或接地不良可能引发变频器保护性停机。

第四步：决定控制系统

标准配置是旋钮式变频器调速，操作简单、成本更低。选配的微电脑触摸屏PLC一体机则增加以下功能：

• 转速、时间的数字化精确设定和存储
• 正反转交替运行的自动切换
• 断电记忆——意外断电后重新上电，自动从断点继续运行，不会丢失已研磨时间
• 多段程序设定——可以设定"低速预混5分钟→高速研磨60分钟→低速冷却5分钟"之类的多段工艺

对科研用户而言，触摸屏PLC的数字记录功能和工艺复现能力是值得投资的升级项。对教学实验室而言，标准旋钮配置已经足够。

第五步：确认配套设施

WXQM系列还需要配套以下附件才能正常开展工作：

• 球磨罐：标配不锈钢罐，可按需选配刚玉罐、氧化锆罐、玛瑙罐、尼龙罐、聚氨酯罐、PTFE罐等
• 磨球：按罐体材质搭配，通常选同材质磨球。建议准备至少两种直径（如10mm+5mm）按比例级配，兼顾粗碎和细磨
• 真空球磨罐：WXQM全系列可配真空球磨罐，用于需要隔绝空气或惰性气氛保护的研磨场景

六个常见问题——用户问得最多的事

问：卧式轻型球磨机和立式行星球磨机，哪个研磨效率更高？

如果单比"相同时间内磨到相同细度所需的转速"，在大多数工况下卧式的有效撞击频率更高、能量利用率更好。但效率的比较不能脱离物料特性——对于密度接近磨球密度的轻质物料，立式和卧式的差距并不大；对于高密度物料（磁性材料、金属粉末等），卧式的优势非常明显。更准确的表述是：卧式设计的研磨均匀性优势是普适的，效率优势则与物料密度正相关。

问：WXQM-1L和WXQM-6L的机身完全一样，买大不买小是不是更划算？

机身确实一样，但标配的球磨罐尺寸不同。如果买了WXQM-6L但长期只用500ml小罐，虽然技术上可行，但大罐座配小罐可能会影响罐体的定位稳定性（罐座与罐底的接触面积不匹配）。建议按实际需求的最小容量选型号，后期再单独购买大容量球磨罐做升级——比反过来（大机身配小罐）更合理。

问：卧式罐体卧着装，会不会在高速旋转时掉下来？

不会。WXQM系列的球磨罐通过专用压紧装置锁死在罐座上，锁紧力和接触面积都经过力学计算。卧式安装的离心力方向是径向向外的，与罐座锁紧方向一致，转速越高锁得越紧。只要开机前确认锁紧到位，运行中的安全性是有保障的。

问：真空球磨罐和普通球磨罐有什么区别？

真空球磨罐带有密封阀和真空接口，配合真空泵可以在罐内建立负压环境或置换惰性气体（如氩气）。适用于以下场景：物料在空气中易氧化（如某些金属粉、电池材料前驱体）；需要排除研磨过程中产生的气体；需要在特定气氛下进行机械合金化或固相反应。WXQM系列的所有规格都可以选配真空球磨罐，接口统一兼容。

问：研磨时间设多长合适？

没有统一答案，取决于物料初始粒度、目标细度、磨球级配和转速。一个实用的实验策略是：先设30分钟取样一次，用激光粒度仪测D50；如果还没到位，续加30分钟再测。通过几次取样建立"研磨时间-粒度"曲线，之后同类物料就可以按曲线设定时间。WXQM系列的定时范围最长可达9999分钟（约167小时），超长时间研磨的场景完全覆盖。

问：卧式轻型球磨机的噪声在正常范围内吗？

设计噪声≤60±5dB，相当于正常交谈的音量。实际使用中，噪声主要来自磨球撞击罐壁的物理声音，与转速和装填率直接相关。满装高转速时噪声会偏高，加装隔音罩可以将噪声进一步降低10-15dB。如果出现明显的金属异响或周期性撞击声，多半是罐体未锁紧或磨球装填量不均衡，及时停机调整即可。

研磨只是起点——从WXQM到完整粉体工艺链

一台卧式轻型球磨机解决的是"把颗粒变小"这一个工序，但在实际的实验室粉体制备流程中，研磨只是中间一环。完整的工艺链通常包括：

前处理——破碎与预粉碎： 如果初始物料是块状或粗颗粒（>5mm），在进WXQM之前需要先经过破碎设备将粒度降到毫米级。高硬度物料可先用颚式破碎机做中粗碎，再上WXQM做精细研磨。

后处理——筛分与分级： 研磨出料后，如果需要按粒度分档（如取D50在1-3μm的组分），可用三次元旋振筛或小型实验室筛分机做分级处理，筛上物可返回WXQM继续研磨，形成闭环。

后处理——混合： 如果需要将研磨好的超细粉体与其他组分均匀混合（如MLCC介质粉+粘结剂+溶剂），可在研磨后送入V型混合机或三维混合机完成混合工序。

将WXQM放到这条工艺链中去理解，它的价值就更清晰了：实验室粉体制备的"心脏设备"，向上对接破碎，向下衔接筛分和混合。选对一台研磨机，不只是解决研磨问题，而是整个粉体工艺链效率的基石。

本文产品参数来源于湖南粉体装备研究院有限公司官网产品页面，实际规格以厂家最新技术资料为准。
