三维混合机SH系列空间交叉运动破解粉体偏析50升到1000升全谱系选型指南

三维空间交叉运动为什么能彻底消除粉体偏析

粉体混合环节最棘手的问题不是混合不够快，而是混合之后又"自动分层"。密度差异大的物料在传统混合机中旋转时，重颗粒向外甩、轻颗粒向内聚，离心力不仅没有促进混合，反而加剧了偏析。湖南粉体装备研究院有限公司的三维混合机SH系列从根本上解决了这个问题——通过主动轴和被动轴的万向节支持混料桶在X、Y、Z三个方向同时做空间复合运动，物料在桶内不断改变运动方向，不存在固定的离心力方向，偏析现象自然消失。

这一设计思路的核心在于"打破对称性"。传统V型混合机、双锥混合机虽然在结构上实现了物料翻滚和交叉，但运动始终围绕单一旋转轴，离心力方向恒定。三维混合机的混料桶在空间中做平移、旋转、摇摆复合运动，物料受到的惯性力方向持续变化，每个颗粒的运动轨迹都呈空间曲线而非平面圆弧，混合均匀度因此大幅提升。

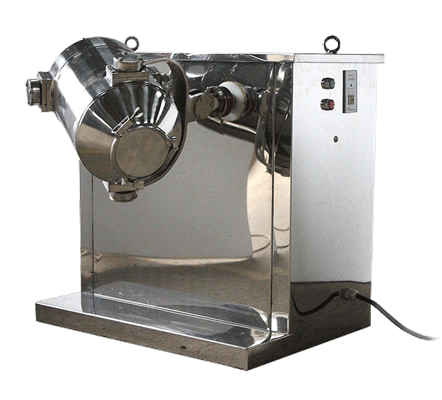

三维混合机SH系列整机外观

万向节传动结构与三轴运动分解

SH系列的核心传动结构由主动轴、被动轴和两组万向节组成。主动轴提供旋转动力，通过万向节将动力传递给混料桶，被动轴同样通过万向节与桶体连接，起到限位和辅助支撑作用。两组万向节之间存在空间夹角，当主动轴旋转时，混料桶不仅绕自身轴线自转，还同时绕X轴和Y轴做摆动运动，叠加形成Z轴方向的位移——这就是"三维运动"的物理含义。

从运动学角度拆解，混料桶上任一点的轨迹可以分解为三个分量：

• 水平面圆周运动（X-Y平面）：由主动轴旋转驱动，使物料在水平方向翻滚
• 垂直面摆动（X-Z或Y-Z平面）：由万向节夹角产生，使物料上下交替流动
• 空间平移（Z轴方向）：由两组万向节相位差产生，使物料整体产生前后位移

三种运动叠加后，桶内物料同时经历扩散、对流和剪切三种混合机制，且不存在"死区"——即桶内没有任何位置的物料处于静止状态。这一点对于微量活性成分的分散尤为重要，例如在制药行业中将0.5%的主药与辅料混合，均匀度直接关系到每片药的有效成分含量。

离心偏析消除的实测效果

传统混合机在处理密度差超过3:1的物料组合时（如钴酸锂密度5.1g/cm³与碳黑密度1.8g/cm³），混合均匀度通常只能达到85%-90%，且停机后静置即出现分层。三维混合机由于不存在恒定方向的离心力，密度差10:1以内的物料组合均匀度可稳定在95%以上，且停机静置后不会出现明显的二次偏析。

这一特性使得SH系列在以下场景中具有不可替代的优势：

• 锂电正极材料：钴酸锂/三元材料与导电剂碳黑、粘结剂PVDF粉体的预混
• 陶瓷色釉料：高密度氧化锆（5.6g/cm³）与低密度石英砂（2.65g/cm³）的配色混合
• 医药固体制剂：主药与乳糖、微晶纤维素等辅料的均匀分散
• 粉末冶金：铁粉（7.8g/cm³）与石墨粉（2.2g/cm³）的预合金粉混合
• 食品预混料：维生素微胶囊与载体麦芽糊精的稀释混合

SH系列9款机型全谱系参数与选型逻辑

湖南粉体装备研究院有限公司为三维混合机规划了从SH-50到SH-1000共9款机型，混合桶容积覆盖50升到1000升，最大装料重量从40kg到800kg，适配从实验室小试到工业量产的完整工艺链。

全系列技术参数对照表

三维混合机万向节传动结构特写

三个容量梯队的选型逻辑

第一梯队：实验室小试（SH-50/SH-100）

SH-50和SH-100是专为实验室和小批量试制设计的机型。50升的混合桶容积对应40kg的最大装料量，恰好满足大多数研发实验室的单批投料需求。1.1kW和1.5kW的电机功率可以接入普通220V电源，无需额外配电改造。整机重量仅300-500kg，标准实验台面即可承载。对于高校课题组、企业研发中心做配方筛选和工艺验证，SH-50是性价比最优的入门选择。

第二梯队：中试放大（SH-200/SH-300/SH-400）

中试阶段的核心矛盾是"工艺放大效应"——实验室条件下混合均匀的配方，放大到中试规模后可能出现均匀度下降、混合时间延长等问题。SH-200到SH-400的容积跨度覆盖了160kg到320kg的装料量，正好对应大多数粉体材料从研发到中试的放大比例（3-5倍）。值得注意的是，SH-300和SH-400的电机功率均跳升至4kW，这是因为大容积桶体需要克服更大的物料惯性和万向节传动阻力。SH-300和SH-400虽然功率相同，但SH-400的机身尺寸更大（1800×2100×1950 vs 1400×1800×1600），适合厂房空间充裕的中试车间。

第三梯队：工业量产（SH-500/SH-600/SH-800/SH-1000）

量产梯队四款机型的装料量从420kg到800kg，电机功率集中在5.5kW和7.5kW两档，整机重量从1380kg到2500kg。选型时需要重点考虑三个因素：

1. 单批产量目标：以日产量2吨为例，如果每批混合时间20分钟，装卸料各10分钟，SH-500（420kg/批）需要约6.3批次，SH-800（640kg/批）需要约4.2批次，SH-1000（800kg/批）需要约3.3批次。批次越少，操作误差累积越小
2. 厂房条件：SH-1000的外形尺寸达到2250×2600×2600mm，需要预留至少3.5米层高和4米操作间距，同时地面承重要求≥3吨/m²
3. 配电容量：5.5kW和7.5kW电机需要380V三相电源，建议单独配置断路器和过载保护

装料率与转速的协同调控

SH系列全系列主轴转速均为0-15rpm无级可调，但不同装料率下的最优转速并不相同。根据湖南粉体装备研究院的工程经验：

• 装料率30%-40%（推荐下限）：转速设为12-15rpm，物料有足够空间做空间抛掷运动，混合时间约8-12分钟
• 装料率50%-60%（推荐区间）：转速设为10-12rpm，物料在桶内形成密集的交叉流动层，混合时间约10-15分钟
• 装料率70%-80%（最大装料率）：转速降至8-10rpm，物料运动空间受限，混合时间延长至15-25分钟

装料率低于30%时，物料在桶内过于分散，三维运动的交叉效果减弱；高于80%时，物料几乎没有自由运动空间，混合效率急剧下降。50%-60%是最优装料率区间，兼顾混合效率和单批产量。

五大行业应用场景与工艺痛点解析

锂电池正极材料：钴酸锂与导电剂的均匀分散

钴酸锂正极材料配方中，活性物质占比约90%，导电剂碳黑约5%，粘结剂PVDF约5%。碳黑的松装密度仅0.05-0.1g/cm³，与钴酸锂的5.1g/cm³相差50倍以上，在传统V型混合机中极易出现碳黑"抱团漂浮"在上方、钴酸锂沉底的偏析现象。

使用三维混合机SH-200处理该配方时，三维空间运动使碳黑颗粒被强制分散到钴酸锂颗粒间隙中，而非浮于表面。典型工艺参数为：装料率50%、转速12rpm、混合时间15分钟。混合后取样检测，碳黑分布均匀度（以RSD值衡量）可从传统混合的8.5%降至3.2%，后续涂布工序的面密度一致性同步提升。

需要补充说明的是，正极材料制浆前的干混工序如果混合不均匀，碳黑在浆料中会形成团聚体，导致涂布面密度波动和电池内阻增大。三维混合机在干混环节的均匀度优势，可以显著降低后续砂磨机或分散机的研磨分散负担。

三维混合机运行中的混料桶空间运动轨迹

陶瓷行业：色釉料的多组分配色混合

陶瓷色釉料配方通常包含基础釉料、着色氧化物、助熔剂等5-8种组分，各组分密度差异显著（氧化锆5.6g/cm³、石英砂2.65g/cm³、硼砂1.7g/cm³）。混合不均匀会导致烧成后出现色差、斑点等缺陷。

SH-300在陶瓷色釉料混合中的应用要点：

• 装料顺序：先投入占比较大的基础釉料，再投入着色氧化物，最后加助熔剂
• 装料率控制在55%左右，留出足够空间让各组分做空间交叉运动
• 转速10-12rpm，混合时间20分钟
• 混合后需立即进行筛分（建议搭配三次元旋振筛），防止混合后静置产生二次偏析

医药固体制剂：主药与辅料的均匀度控制

制药行业对混合均匀度的要求最为严格，中国药典规定含量均匀度A+2.15S≤15.0。对于规格在10mg以下的片剂或胶囊，主药在处方中的占比可能低于1%，与乳糖、微晶纤维素、硬脂酸镁等辅料的密度差异和粒径差异都很大。

SH-50在实验室制剂研发中的典型应用：

• 投料量20-30kg（装料率约50%-60%）
• 转速15rpm（实验室机型最高转速）
• 混合时间10-15分钟
• 混合后多点取样（建议从桶内上、中、下三个位置各取3个样品），检测主药含量RSD值

三维混合机在制药领域的另一个优势是结构简洁、内壁光滑、无死角残留，清洁验证容易通过。SH系列的混料桶内表面粗糙度Ra≤0.4μm，符合GMP对直接接触药品设备表面的要求。

化工催化剂前驱体：多金属氧化物的预混

催化剂前驱体通常涉及3-5种金属盐或氧化物粉体的预混，混合均匀度直接影响后续焙烧产物的晶相组成和催化活性。以某汽车尾气催化剂为例，配方包含铈锆固溶体、氧化铝、贵金属前驱体等组分，密度从2.0到7.0g/cm³不等。

SH-500在催化剂前驱体量产中的应用：

• 单批投料量约350kg（装料率约56%）
• 转速10rpm，混合时间25分钟
• 混合后通过管道直接输送至焙烧炉，避免中间转运环节的偏析

食品与日化：营养强化剂与载体粉的稀释混合

食品行业中维生素、矿物质等营养强化剂的添加量通常在0.01%-0.5%之间，需要与麦芽糊精、淀粉等载体粉体进行逐级稀释混合。三维混合机在第一步预混（强化剂:载体=1:10）中表现出色，微量组分不会因为离心力而聚集在桶壁或浮于表面。

SH-100在食品预混料中的应用：

• 投料量50-60kg
• 转速12rpm，混合时间12分钟
• 混合后维生素A含量RSD≤2.5%（传统V型混合机约5.8%）

三维混合机与其他混合设备的差异化定位

粉体混合设备种类繁多，选型时容易混淆。以下从运动原理、适用物料、混合均匀度、装料率范围四个维度，将三维混合机与湖南粉体装备研究院有限公司的其他混合设备进行对比。

三维混合机 vs V型混合机

V型混合机通过双圆筒非对称结构使物料在旋转中不断分流和汇合，运动方式为单一轴线的圆周运动。V型机的优势在于结构简单、价格经济、清洁方便，适合流动性好、密度差小于3:1的粉体混合。

三维混合机相比V型混合机的核心差异在于运动维度——V型机是二维平面运动（仅有水平面圆周运动+重力翻滚），三维混合机是空间三维复合运动。当物料密度差超过3:1或含有微量活性组分（<1%）时，V型机的离心偏析问题开始显现，三维混合机的优势才真正发挥。

选型建议：配方研发和密度差小的常规混料选V型机，密度差大或均匀度要求高的场景选三维混合机。

三维混合机 vs 双锥混合机

双锥混合机的混料桶为双锥形，旋转时物料在锥体内做轴向和径向翻滚。双锥机的装料率范围更宽（30%-50%），且锥体结构有利于卸料干净度，适合含水率较高的粉体或需要真空干燥联用的工况。

三维混合机的装料率范围与双锥机接近，但运动复杂度更高。双锥机仅有单轴旋转，三维混合机有三轴复合运动。在处理超细粉体（D50<5μm）时，双锥机容易出现粉体扬尘和粘壁，三维混合机由于空间运动轨迹复杂，物料在桶壁上的附着更少。

三维混合机 vs 斜式混合机

斜式混合机以30度倾斜角安装，混料桶旋转时物料同时受到重力和离心力的非对称作用，产生翻滚和剪切。斜式混合机的独特优势是可以加入磨球实现"混料+研磨"一体化，适合需要同时破碎团聚体的工况。

三维混合机同样支持加球研磨功能，但混料桶不做倾斜安装，而是通过万向节实现空间运动。两者在"混料+研磨"功能上有重叠，但斜式混合机更适合中等硬度物料的轻度研磨混合，三维混合机更适合高均匀度要求的大密度差物料混合。

操作规范与日常维护要点

开机前五项检查

1. 万向节润滑状态：检查主动轴和被动轴的万向节是否有润滑脂，润滑不足时会出现异响和磨损加速。建议每3个月补充一次锂基润滑脂
2. 混料桶内壁清洁度：目视检查内壁是否有残留物料或锈斑，必要时用无尘布蘸乙醇擦拭
3. 桶盖密封性：确认桶盖锁扣到位，密封条无破损。对于有防潮要求的物料，建议在桶盖上加装硅胶干燥剂盒
4. 地脚螺栓紧固：SH-500以上机型的整机重量超过1吨，运行时振动较大，开机前检查8个地脚螺栓是否松动
5. 急停按钮功能测试：按下急停按钮确认设备立即停止运转，松开后需手动复位才能重新启动

三维混合机控制面板与安全防护装置

运行中三项观察

• 电流波动：正常运转时电流应在额定电流的60%-80%范围内波动。如果电流突然升高超过额定值，可能是装料超载或桶内物料板结
• 振动幅度：SH-200以下机型振动幅度应小于0.5mm，SH-300以上机型应小于1.0mm。振动过大通常意味着万向节磨损或地脚螺栓松动
• 出料口密封：运行中观察出料阀是否有粉尘泄漏，如有泄漏需停机更换密封圈

月度维护清单

• 清洁混料桶内壁和出料阀，检查内衬磨损情况
• 检查万向节十字轴和滚针轴承，补充润滑脂
• 检查传动皮带张紧度（SH-200以上机型），用手指按压皮带中部，挠度应在10-15mm
• 检查电气控制箱内接线端子是否松动，清理散热风扇滤网
• 记录本月运行小时数和故障次数，评估是否需要预防性维修

常见问题与解决方案

Q1：三维混合机能处理液相物料吗？

SH系列设计用于粉体和颗粒物料的混合。如果物料含有少量液相（<5%），可以在桶内加入雾化喷嘴实现液体组分均匀喷洒。但液相含量超过10%时，物料会粘附在桶壁和万向节附近，影响设备运行和清洁。高液相物料的混合建议选择带有夹套和刮壁装置的设备。

Q2：混合均匀度怎么检测？

行业标准做法是在混合结束后，从桶内不同位置（上、中、下三层，每层3-5个点）取样，检测关键组分的含量，计算RSD值（相对标准偏差）。RSD值低于5%为合格，低于3%为优秀。对于制药行业，取样方法和检测标准需遵循药典相关规定。

Q3：SH-50和SH-100可以接220V电源吗？

SH-50电机功率1.1kW、SH-100电机功率1.5kW，均可使用220V单相电源。SH-200及以上机型功率≥2.2kW，需要380V三相电源。选型时请确认实验室或车间的配电条件。

Q4：混料桶可以定制材质吗？

标准机型混料桶内壁采用304不锈钢。根据物料特性，可以定制316L不锈钢（耐腐蚀）、内衬聚氨酯（防金属污染）、内衬刚玉（高硬度物料）等材质。定制内衬会改变桶体重量和有效容积，选型时需要向湖南粉体装备研究院有限公司技术团队确认参数调整方案。

Q5：三维混合机可以和研磨设备联动吗？

可以。三维混合机本身支持加球研磨功能，在混料桶内加入适量研磨球（刚玉球或氧化锆球）即可实现轻度研磨。如果物料需要更精细的研磨，建议采用"三维混合机预混→立式方形行星球磨机研磨→三次元旋振筛筛分"的产线组合，先混合后研磨再筛分，确保最终产品的粒度分布和组分均匀度同时达标。

Q6：三维混合机的混合时间一般是多久？

混合时间取决于物料特性、装料率和转速设置。常规流动性好的粉体在50%-60%装料率、10-12rpm转速下，混合10-15分钟即可达到均匀度要求。密度差大或含有微量组分的物料，建议延长至20-25分钟。混合时间超过30分钟后，均匀度提升幅度非常有限，继续延长混合时间反而可能导致部分物料产生过度粉碎。

选型决策三步清单

第一步：确定单批混合量。根据日产量和每天计划批次数计算单批装料量，选择对应容积的机型。建议实际装料率控制在50%-60%，即选型容积约为单批装料量的1.7-2倍。

第二步：评估物料特性。密度差超过3:1、含有微量组分（<1%）、粒径分布宽（D90/D10>10）的物料组合，三维混合机是首选。密度差小于2:1的常规物料，V型混合机或双锥混合机即可满足要求。

第三步：确认安装条件。测量拟安装位置的地面面积、层高和配电容量。SH-500以上机型需要混凝土基础，SH-200以下机型可安装于普通楼面。380V三相电源的接线位置应距离设备不超过5米，避免过长电缆导致电压降。

通过以上三步，大多数选型场景都能快速锁定合适的型号。如果物料特性特殊（如强腐蚀性、易燃易爆、超细粉体等），建议联系湖南粉体装备研究院有限公司技术团队进行定制化方案设计。

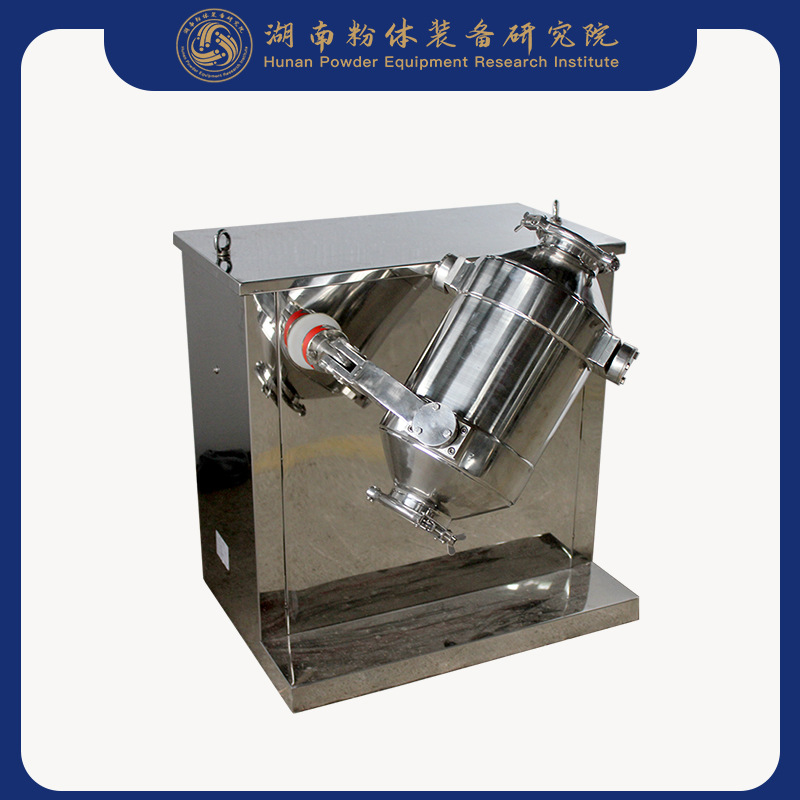

三维混合机SH系列量产机型出货实拍

三维混合机SH系列凭借空间交叉运动的独特优势，在密度差大、均匀度要求高的粉体混合场景中展现出不可替代的价值。从SH-50实验室入门款到SH-1000工业量产旗舰，9款机型构建了完整的容量谱系。理解三维运动的物理机制、掌握装料率与转速的协同关系、明确与其他混合设备的差异化定位，是做好选型决策和工艺优化的关键。在锂电材料、电子陶瓷、医药制剂、化工催化剂和食品预混料等应用领域，三维混合机已经成为保障产品品质一致性的核心设备。
