立式半圆行星球磨机半圆机身凭什么研磨更均匀XQM系列0.4到16升九款型号选型全解析

半圆机身不是造型噱头而是研磨稳定性的工程答案

实验室粉体研磨的核心矛盾集中在一点：转速越高，研磨能量越强，但设备振动、噪音和罐体松动风险也随之倍增。很多用户在选购行星球磨机时只关注转速和容量参数，却忽略了机身结构对研磨均匀性和设备寿命的决定性影响。立式半圆行星球磨机XQM系列给出的解决方案是——半圆形机身配合高精密模具冲压成型，将高速运转时的结构共振降到最低，同时行星盘整体铸造成型确保传动系统的几何精度。

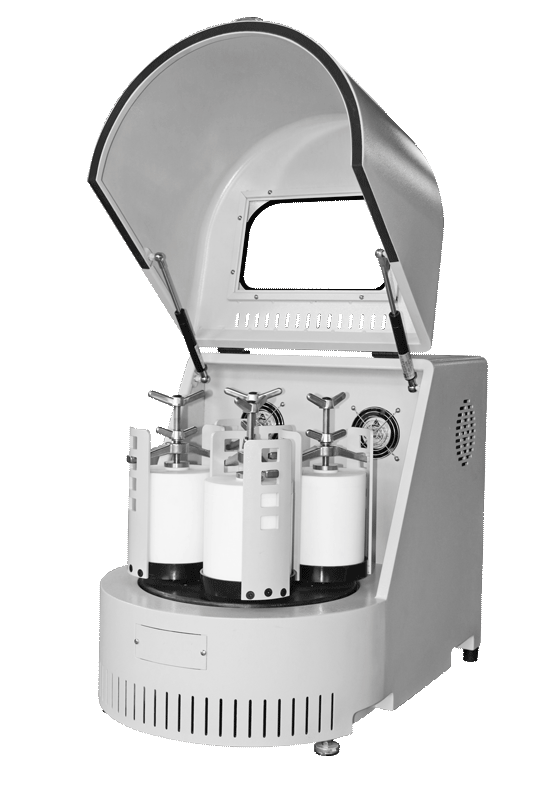

立式半圆行星球磨机XQM系列主机外观，半圆机身设计配合数控加工行星盘

从工程力学的角度看，半圆形结构在承受旋转载荷时，应力分布比方形结构更均匀。方形机身的四个直角区域是应力集中点，长时间高速运行后容易出现焊缝疲劳甚至微裂纹。半圆机身消除了直角应力集中，使得0.4升到16升全系列九款型号在最大转速下都能保持58至65分贝的低噪音水平——这个数值已经接近正常交谈的声压级。

半圆机身冲压成型工艺的三重优势

半圆机身的制造工艺决定了最终品质。XQM系列采用高精密模具冲压成型，相比焊接拼接的方箱结构，有三个显著差异：

第一，尺寸一致性。 冲压成型是单次模具压制，同一批次所有机身的圆弧半径误差控制在0.1毫米以内。焊接结构的变形量通常在0.5至2毫米，这个差异直接传导到行星盘的安装基准面，造成四个球磨罐的公转轨道不在同一平面，研磨均匀性大打折扣。

第二，表面完整性。 冲压成型不会破坏板材的晶粒结构，而焊接热影响区的硬度会下降15%至30%，成为振动开裂的起始点。XQM系列在连续运行9999分钟（约167小时）的极限测试中，机身无可见变形和裂纹。

第三，装配精度。 冲压件的配合面是模具直接成型的曲面，与行星盘铸造件的配合间隙可以控制在0.05毫米以内。焊接方箱需要打磨修配，配合间隙通常在0.2毫米以上，这个间隙在高速旋转时会放大为周期性冲击载荷。

行星盘整体铸造与精密齿轮传动

行星盘是行星球磨机的核心运动部件，承载四个球磨罐以公转方式绕主轴旋转，同时每个球磨罐通过齿轮传动实现自转。XQM系列的行星盘采用整体铸造成型工艺，而非分体螺栓拼接。整体铸造的优势在于：

铸铁件的阻尼特性是钢件的2至3倍，能有效吸收齿轮啮合产生的高频振动。行星盘的铸造成型还保证了四个安装孔的位置度，使得四个球磨罐的公转半径完全一致——这直接关系到研磨能量的均等分配。如果某个罐的公转半径偏大0.5毫米，该罐的离心力将增加约1.2%，罐内研磨球的撞击频率和能量都会偏离设定值，导致同批次四个样品的粒度出现可感知差异。

传动齿轮选用特殊材质精密齿轮，齿面经过淬火处理，硬度达到HRC55以上。精密齿轮的啮合间隙控制在0.03至0.05毫米，远低于普通齿轮0.1毫米的间隙水平。小间隙意味着运行噪音更低（58至65dB），也意味着齿轮磨损更慢——在正常使用条件下，XQM系列齿轮寿命可达8000小时以上。

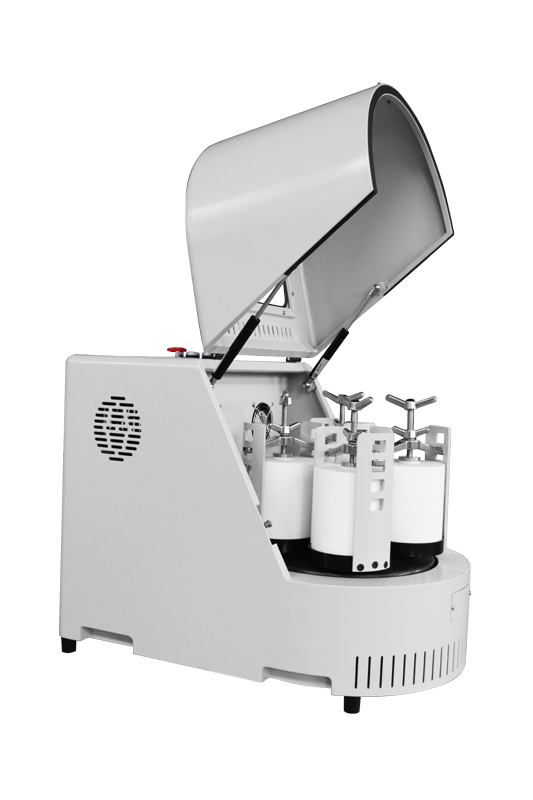

行星盘整体铸造结构细节，四个球磨罐安装孔位精度控制在0.05毫米以内

XQM系列九款型号全参数对照与容量梯度选型逻辑

XQM系列从0.4升到16升共九款型号，覆盖了从痕量样品制备到中试放大的完整实验需求。理解这九款型号的参数梯度，是选型的第一步。

基本配置参数全表

性能参数全表

三个容量梯队的选型逻辑

九款型号可以按容量分为三个梯队，每个梯队的选型考量重点不同。

第一梯队：痕量精密研磨（XQM-0.4A）

0.4升是XQM系列的最小规格，可配25至100毫升球磨罐，单罐装料量低至5至15克。这款型号的行星盘转速最高达435rpm，磨罐转速870rpm，是全系列中研磨能量密度最高的。适合的应用场景包括：贵金属催化剂前驱体制备（每次只需几克样品）、药物晶型筛选（微克级原料的均匀混合）、地质标准物质定值（痕量元素分析的前处理研磨）。

XQM-0.4A整机重量仅29公斤，体积500×300×340毫米，可以直接放置在实验台上或有机玻璃手套箱内进行无水无氧研磨操作。0.25kW的电机功率和220V单相电源意味着它不需要特殊供电改造，普通实验室插座即可使用。

第二梯队：常规实验室研磨（XQM-1A至XQM-6A）

1升至6升是实验室最常用的容量段，四款型号（XQM-1A/2A/4A/6A）共享85公斤的机身和760×470×600毫米的体积，但可配球磨罐规格从50毫升覆盖到1.5升。这个梯队的关键参数规律是：

XQM-1A到XQM-4A的行星盘转速和磨罐转速完全相同（335/810rpm），差异仅在可配球磨罐规格。这意味着如果研磨目标是0.1微米级的纳米分散，1A到4A的研磨效率基本一致，选型时只需根据单次处理量选择对应规格。XQM-6A的磨罐转速降至670rpm，这是因为6升罐的直径更大，在相同公转速度下自转速度需要相应降低以保持研磨球的运动状态稳定。

这个梯队适配的典型场景包括：MLCC电子陶瓷介质粉体的批次研磨（钛酸钡基料每批100至500克）、锂电正极材料钴酸锂/锰酸锂的实验室合成前驱体混合（每批50至300克）、磁性材料Ni-Zn和Mn-Zn铁氧体的配方筛选（每批100至800克）。

第三梯队：中试放大研磨（XQM-8A至XQM-16A）

8升至16升是实验室向产线过渡的关键容量段。XQM-8A/10A/12A三款型号共享150公斤机身，电机功率升至1.5kW，转速降至290/580rpm。XQM-16A是全系列旗舰，机身205公斤，3kW电机，380V三相供电，转速255/510rpm，可配2至4升球磨罐，单罐装料量可达800至1600克。

中试放大的选型核心不是转速而是稳定性。放大过程中，转速降低意味着单位时间的研磨能量下降，但由于罐体直径增大，研磨球的总数量和总质量增加，单位物料的能量输入可以通过延长研磨时间来补偿。XQM-16A在255rpm下行星盘转速看似不高，但4升罐内的氧化锆磨球总重量可达8至12公斤，是0.4升罐的20倍以上，总动能远超小型型号。

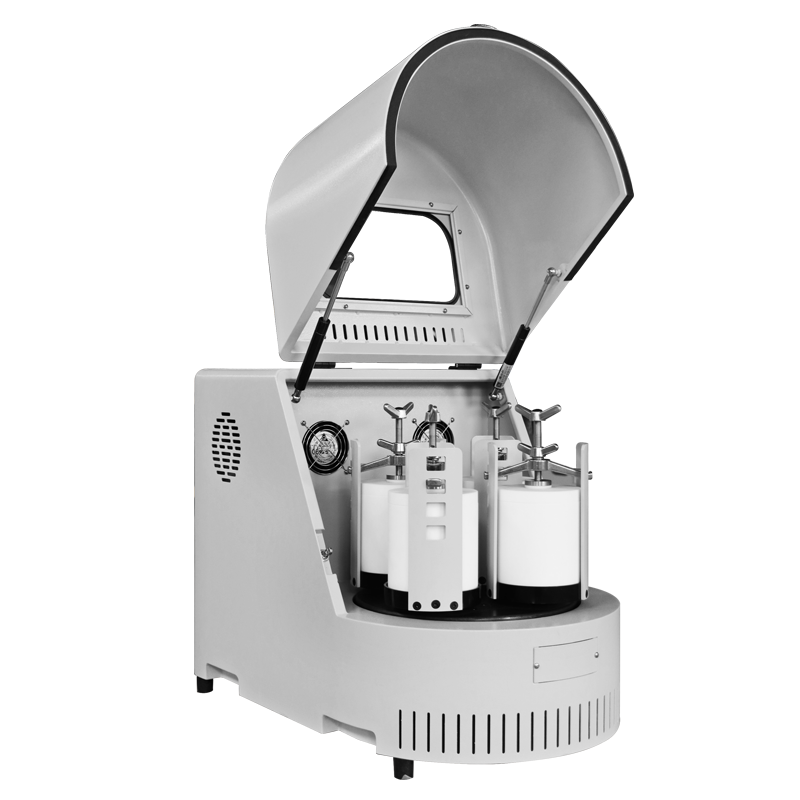

XQM-8A至16A中试型号整机，150至205公斤机身确保高速运行稳定性

公转自转复合运动的研磨机制与参数调节

离心力场如何实现纳米级研磨

行星球磨机的研磨原理可以用一个简化模型来理解：球磨罐在行星盘带动下绕主轴公转，同时齿轮传动使罐体自身自转。罐内的研磨球在公转产生的离心力作用下被甩向罐壁，又在自转的带动下沿罐壁滚动和翻滚。研磨球与物料之间产生三种作用力——冲击力（球与球碰撞时挤压物料）、剪切力（球沿罐壁滚动时剪切物料层）、摩擦力（球与球之间摩擦粉碎物料表面）。

立式半圆行星球磨机XQM系列全系列采用1:2转速比设计，即磨罐自转速度是行星盘公转速度的2倍。这个比例是经过大量实验验证的最优值：当转速比低于1.5时，研磨球主要在罐底堆积翻滚，冲击力不足；当转速比高于2.5时，研磨球被离心力紧贴罐壁无法翻滚，研磨效率急剧下降。1:2的转速比确保研磨球在罐内形成最佳的"瀑布式"运动轨迹——球被带到罐体上部后脱离罐壁抛落，形成强烈的冲击粉碎。

通过调节转速、研磨时间和球料比，XQM系列最细可实现0.1微米的研磨粒度。达到纳米级的关键参数组合是：高转速（磨罐转速≥500rpm）、小粒径磨球（氧化锆球0.5至3mm）、长时间研磨（4至8小时以上）、正反交替运行（每30至60分钟切换方向一次，消除运动惯性区）。

正反交替运行消除研磨死区

行星球磨机在单向旋转时，罐内会形成稳定的"研磨死区"——研磨球始终沿同一轨迹运动，罐体中心区域和罐盖附近的物料无法被有效研磨。XQM系列的正反交替功能通过定时切换旋转方向来打破这种稳态：每隔设定的时间（1至999分钟可调），旋转方向反转，研磨球的运动轨迹完全重组，覆盖之前未研磨到的区域。

实际操作中，正反交替间隔建议设置为30至60分钟。间隔太短（<15分钟）会导致频繁换向，每次换向有2至3秒的减速加速过程，有效研磨时间减少；间隔太长（>120分钟）则死区效应积累过多，粒度分布变宽。

变频调速与工艺可重复性

XQM系列全系列采用变频调速技术，实现无级变速。变频调速相比有级调速（齿轮换挡）的优势在于：转速可以精确到1rpm步进设定，同一工艺配方在不同时间、不同设备上的转速完全一致，保证了实验的可重复性。变频器还具有电机过载保护功能，当罐内物料卡死或研磨球负载过大时，变频器会自动降低电流输出并报警，避免电机烧毁。

运行时间可精确设定1至9999分钟，覆盖从快速混合（5至15分钟）到长时间纳米研磨（8至24小时）的全部需求。LED显示屏实时显示当前转速和剩余时间，操作人员可以随时监控研磨进度。

五大行业应用场景与工艺参数实例

电子陶瓷MLCC介质粉体研磨

MLCC（多层片式陶瓷电容器）的介质层厚度已从早期的20微米缩减到目前的1至2微米，对钛酸钡基介质粉体的粒度要求达到D50=200至300纳米、D90<500纳米。XQM-4A配500毫升氧化锆罐和3mm氧化锆球，在335rpm转速下研磨4小时（每30分钟正反交替），球料比5:1，可达到D50=280nm、D90=420nm的粒度指标。

研磨完成后需要经过三次元旋振筛进行粒度分级，去除团聚的大颗粒，再与有机溶剂和分散剂混合制备成浆料。如果介质粉体中混入金属杂质（铁、铬等），会导致MLCC绝缘电阻下降和击穿电压降低，因此研磨罐和磨球必须选用氧化锆或玛瑙材质，避免金属污染。

锂电正极材料前驱体混合与研磨

钴酸锂（LCO）和锰酸锂（LMO）正极材料的性能高度依赖于前驱体的混合均匀性。碳酸锂与四氧化三钴（或二氧化锰）的混合如果存在局部偏析，煅烧后会出现杂相，影响电化学性能。XQM-2A配250毫升不锈钢罐和5mm氧化锆球，在335rpm下干法混合30分钟（不装磨球或装少量磨球），球料比2:1，可将两种粉体的混合均匀度CV值（变异系数）控制在3%以内。

如果前驱体需要同时进行细化和混合，可以加入磨球在335rpm下研磨1至2小时，将D50从10微米降至3至5微米，提高后续煅烧反应的活性。研磨后的粉体经过颚式破碎机破碎烧结块，再进行二次研磨，是实验室锂电材料研发的标准工艺链。

磁性材料铁氧体配方研磨

Ni-Zn铁氧体和Mn-Zn铁氧体的配方涉及氧化铁、氧化镍、氧化锌、氧化锰等多种氧化物粉体的混合。配方的均匀性直接影响铁氧体的磁导率和损耗特性。XQM-6A配1升氧化锆罐和6mm氧化锆球，在335rpm下混合研磨2小时（每45分钟正反交替），球料比4:1，可将各组分的标准偏差控制在0.5%以内。

铁氧体配方研磨的一个特殊要求是避免铁污染——即使是微量的铁离子混入也会改变磁性能。XQM-6A可配氧化锆或聚氨酯内衬球磨罐，彻底隔绝金属接触。研磨后的粉体经过预烧、三次元旋振筛分级、造粒、压制成型、烧结等工序制成磁芯。

荧光粉与稀土抛光粉超细研磨

LED荧光粉的粒度直接影响发光亮度和色纯度，D50需要控制在5至15微米，且粒度分布越窄越好。稀土抛光粉（氧化铈）用于液晶玻璃和光学镜头抛光，D50需达到1至3微米。XQM-1A配100毫升氧化锆罐和2mm氧化锆球，在335rpm下研磨3小时（每30分钟正反交替），球料比8:1，配合湿法研磨（去离子水或乙醇作介质），可将荧光粉D50从20微米研磨至8微米，粒度分布跨度（D90-D10）/D50控制在0.8以内。

湿法研磨的优势在于液体介质能有效分散研磨产生的热量和细颗粒，防止团聚。研磨后的浆料经过干燥和分散处理即可使用。如果荧光粉对金属杂质极其敏感，可以配用玛瑙研磨罐，硬度足够且化学惰性优于氧化锆。

催化剂前驱体的高能机械活化

催化剂前驱体的研磨不仅是为了减小粒度，更重要的是通过机械能引发晶体结构缺陷和表面活化，提高催化剂的活性。XQM-0.4A配50毫升碳化钨罐和3mm碳化钨球，在435rpm下研磨4至8小时（每30分钟正反交替），球料比10:1，可实现催化剂前驱体的机械化学活化。碳化钨罐的密度（15.6g/cm³）远高于氧化锆（5.8g/cm³），在相同转速下研磨球的冲击能量更大，适合硬质催化剂材料的研磨。

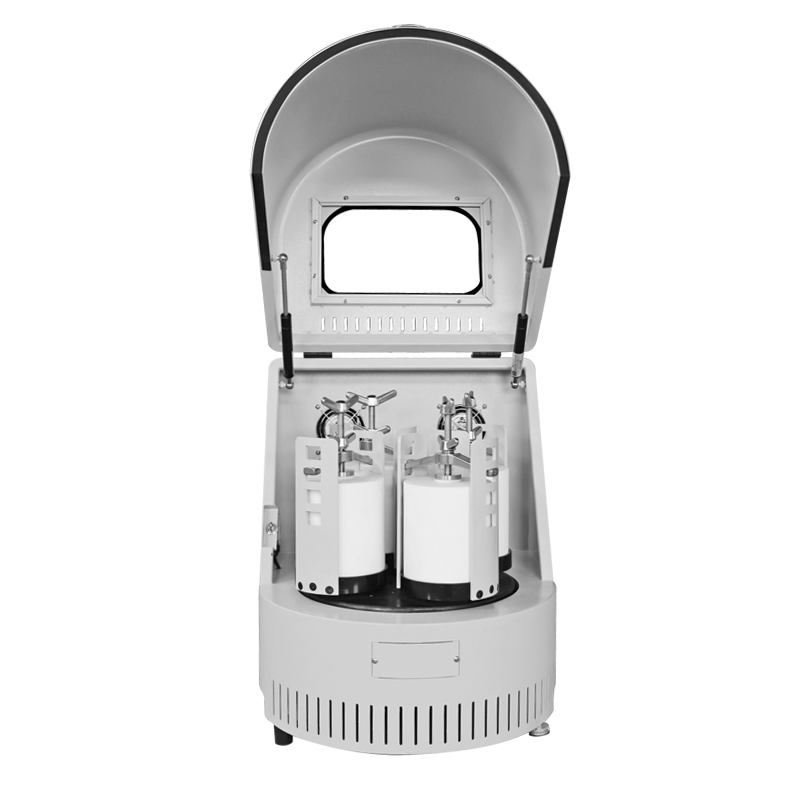

XQM系列变频调速操作面板，LED显示转速与时间，正反交替可设定

选型五步法从容量到材质的系统决策

第一步：确定单次研磨量

单次研磨量是选型的首要参数。XQM系列每台可装4个球磨罐，单罐装料量不超过罐容积的三分之二。根据实验需求估算单次处理量后，参照参数表选择对应规格。0.4升适合5至15克/罐，1升至4升适合20至200克/罐，6升至16升适合200至1600克/罐。

第二步：匹配物料硬度与罐体材质

物料硬度（莫氏硬度）决定了球磨罐和磨球的材质选择。不锈钢罐适用于莫氏硬度5以下的常规物料；氧化锆罐适用于莫氏硬度7以下的硬质物料和需要避免金属污染的场景；玛瑙罐适用于化学分析和高纯度要求的场景；碳化钨罐适用于莫氏硬度9以上的超硬材料。聚氨酯和尼龙内衬适用于对铁杂质敏感但硬度不高的物料。

第三步：确定干磨或湿磨

干磨适用于物料本身流动性好、不需要液体介质的场景，研磨后无需干燥步骤。湿磨适用于易团聚的细粉体、热敏性物料（液体吸热降低温升）和需要制备浆料的场景。XQM系列支持干法和湿法两种模式，但湿法研磨时需注意罐体密封性，建议配用带密封圈的球磨罐或真空球磨罐。

第四步：确认电源条件

XQM-0.4A至XQM-12A均为220V单相供电，普通实验室插座即可使用。XQM-16A需要380V三相供电，实验室需提前确认是否具备三相电源接口。如果实验室只有单相电但需要16升容量，可以考虑使用立式方形行星球磨机XQM-16型号（部分规格支持单相供电）。

第五步：评估配套设备需求

完整的粉体制备工艺链不只是研磨一步。研磨前的粗碎可以使用实验颚式破碎机将块状原料破碎到5毫米以下；研磨后的粒度分级可以使用三次元旋振筛或小型实验室筛分机；混合均匀可以使用V型混合机或三维混合机。选型时应同时考虑前后端设备的配套，避免研磨后无法及时进行分级或混合。

操作维护与安全规范

开机前五项检查

每次启动研磨前，依次检查以下五项：球磨罐压紧装置是否锁紧（用手晃动罐体无松动）；罐盖密封圈是否完好（无裂纹、无变形）；磨球数量和规格是否符合工艺要求（清点球数）；行星盘上无遗留工具或杂物；变频器参数设置正确（转速、总时间、正反交替时间）。

运行中三项观察

研磨运行中需要关注：噪音是否突然增大（可能是罐体松动或磨球碎裂）；机身振动是否异常（可能是物料偏载或轴承磨损）；变频器是否报警显示（过载或过热时变频器会发出错误代码）。任何异常都应立即停机检查。

月度维护四项要点

每月进行一次深度维护：打开行星盘护罩，检查齿轮润滑脂是否需要补充；用千分表检测行星盘端面跳动（应≤0.05mm）；检查电机碳刷磨损情况（磨损超过原长度的50%需更换）；清洁变频器散热风扇和过滤网。

球磨罐与磨球的使用寿命

不锈钢罐在干磨硬质物料时，内壁可能出现划痕和磨损凹坑，当磨损深度超过0.5毫米时应更换。氧化锆罐的使用寿命取决于物料硬度——研磨莫氏硬度7以下的物料，氧化锆罐寿命可达2000至3000小时；研磨莫氏硬度8以上的物料，寿命会缩短至500至1000小时。磨球会逐渐磨损变小，当磨球直径减小超过10%时应更换，否则会影响球料比和研磨效率。

立式半圆与立式方形、卧式球磨机的差异化定位

实验室行星球磨机市场上有三种主要结构型式，它们的差异化定位决定了适用场景：

立式半圆行星球磨机XQM系列（0.4至16升）：定位于实验室常规研磨和中试放大，半圆机身注重运行稳定性和低噪音，220V单相供电覆盖8款型号（0.4A至12A），是通用性最强的选择。

立式方形行星球磨机XQM系列（0.4至200升）：容量上限延伸到200升，适合需要从实验室直接放大到量产的场景。方形机身在更大容量段的刚性优势更明显。

卧式轻型球磨机WXQM系列：罐体水平放置，研磨球在水平面运动，适合密度差异大的物料（防止沉底）和高粘度浆料（重力方向与运动方向垂直，减少粘壁）。

选型时如果容量需求在16升以内，且没有特殊的物料密度或粘度问题，立式半圆行星球磨机XQM系列是性价比最高的选择。

常见问题解答

XQM系列能否在真空或保护气氛下研磨？

可以。XQM系列全系列均可配用真空球磨罐，真空度可达-0.1MPa。将装好物料和磨球的真空罐用真空泵抽气后密封，再安装到行星盘上即可进行真空研磨。如果需要通入氩气或氮气等保护气体，可以在抽真空后通过罐盖上的阀门充入保护气体。

不同型号的研磨效率差异大吗？

研磨效率主要取决于磨罐转速和球料比，而非绝对容量。XQM-0.4A的磨罐转速最高（870rpm），单位时间内研磨球的撞击次数最多，对于小批量样品的研磨速度最快。XQM-16A的转速较低（510rpm），但4升罐内的磨球总数量和总质量远大于0.4升罐，总研磨能量更高。同一物料在0.4A和16A中研磨到相同粒度所需的时间差异通常在30%以内。

球磨罐装料量为什么不能超过三分之二？

装料量超过罐容积的三分之二时，研磨球的运动空间被压缩，无法形成有效的"瀑布式"抛落运动，研磨效率下降。同时，物料过多会导致罐内温度升高过快（尤其干磨时），可能引发热敏性物料的相变或分解。对于湿法研磨，装料量（含液体）也不宜超过三分之二，否则浆料可能从罐盖密封处溢出。

研磨过程中温度升高怎么控制？

XQM系列球磨罐可选配夹套水冷结构，通过循环冷却水带走研磨热。对于没有夹套的型号，可以通过间歇运行（研磨30分钟、停机10分钟自然冷却）来控制温升。低温研磨需求可以使用低温行星球磨机，通过液氮或压缩机制冷将罐内温度控制在-20°C至0°C。

正反交替间隔设置为多少最合适？

常规研磨建议30至60分钟交替一次。纳米级长时间研磨建议每15至20分钟交替一次，以最大程度消除死区。如果研磨时间短于30分钟，可以不设置正反交替，直接单向运行。

XQM-16A需要380V三相电，实验室没有怎么办？

两种解决方案：一是申请安装三相电（需要物业和电力部门审批），二是不选16A而是选择12A（220V单相，最大可配3升罐，单罐装料1200克），在满足处理量需求的前提下避免电源改造。也可以考虑分两批研磨，使用12A分两次完成16A的处理量。
