内衬滚筒球磨机凭什么让高纯粉体不再怕金属污染——QM系列内衬材质与选型参数一次讲透

一、高纯粉体研磨最怕的那点铁，往往就藏在磨筒内壁上

做过锂电池正极材料、电子陶瓷、医药中间体的人，对“铁含量”三个字都有本能反应。

一批物料前道工序控制得再好，只要在研磨环节混进几十个ppm的金属杂质，后续烧结体的电性能、陶瓷的白度与绝缘性、药品的重金属限度就可能整批不合格。

更麻烦的是，这类污染往往查不出来源——原料没问题、辅料没问题、操作也没问题，最后追溯到那台天天在转的球磨机上。

研磨过程本身就是靠“硬碰硬”完成减径的：磨球与磨球撞、磨球与筒壁撞、磨球与物料之间挤压摩擦。金属筒壁在这种高频冲击下被磨掉一点点，就足以把整批高纯粉体毁掉。

所以行业里普遍的做法，是让物料只与“愿意牺牲”的那一层接触，而这层可以随时更换的材料，就是内衬。

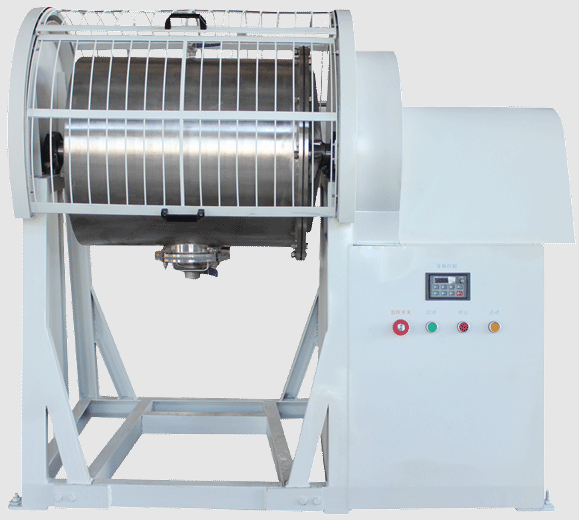

湖南粉体装备研究院有限公司（以下简称湖南粉体）的内衬滚筒球磨机，正是围绕“隔绝金属污染”这条主线设计的机型：

• 筒体结构保留滚筒球磨机成熟可靠的大容积、低转速、干湿两用特性；

• 把与物料接触的界面做成可更换的内衬层；

• 用碳钢、不锈钢、尼龙、聚氨酯、聚四氟乙烯、刚玉陶瓷、氧化锆等不同材质去匹配不同纯度等级的物料。

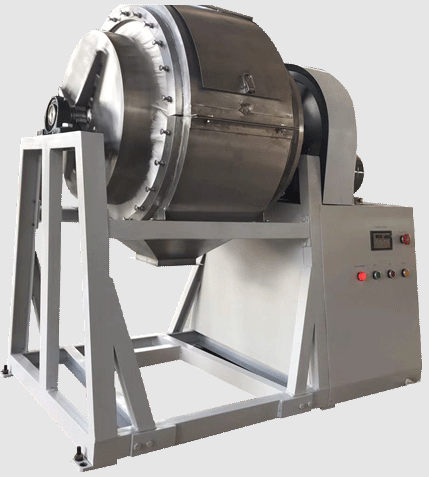

QM系列从 30升一路做到2000升，八个规格基本覆盖了从实验室小样到吨级批产的全过程。

这篇文章把内衬滚筒球磨机讲透：它凭什么能控住金属污染，七类内衬各自适合什么物料，QM系列八个规格的参数怎么读，以及选型时最容易踩的几个坑。

二、内衬滚筒球磨机的工作原理：决定了它为什么能控住污染

滚筒球磨机是最经典、也最不容易出错的粉体减径设备，它的运动方式决定了它对物料的适应性极宽。

1. 三重作用叠加的粉碎过程

工作时，筒体绕水平轴低速旋转，筒内的研磨介质（钢球、刚玉球、氧化锆球等）与物料一起被筒壁带起，随着转角增大逐渐提升到一定高度；当重力分量超过离心力，介质脱离筒壁沿抛物线下落，落点集中在筒体底部偏侧的物料层上。

这个过程中同时存在三种作用力：

• 冲击力：下落介质负责破碎粗颗粒；

• 剪切与搓揉：介质之间负责细化；

• 碾压：介质与物料层之间负责把团聚体压散。

三种作用叠加，物料在筒内被反复翻滚上千次，最终达到粉碎、研磨、分散甚至乳化的效果。

这种“靠重力做功”的方式带来两个直接好处：

1. 转速低：QM系列的转速区间只有 20到60转/分钟，物料不会因为高速搅拌而急剧升温，对热敏性粉体友好；

2. 能量输入平稳：磨球之间是自由落体式的碰撞而非刚性挤压，对物料晶体结构的破坏相对温和，适合需要保留晶型或片状结构的物料。

2. 内衬是隔离金属接触的关键一环

滚筒球磨机的筒壁在长期运行中承受着持续冲击，如果筒壁直接暴露给物料，磨损下来的金属就是污染源。内衬的作用有三层：

第一层是物理隔离。 内衬贴在筒壁内侧，物料与磨球接触的始终是内衬表面，金属筒体被完全挡住。

第二层是材质置换。 根据物料对杂质的敏感程度，把内衬换成陶瓷、尼龙、聚氨酯这类非金属材料，从源头上消除铁、铬、镍等金属元素的引入。

第三层是磨损缓冲。 内衬本身是易损件，磨坏了换一层即可，保护的是价格高得多的筒体和传动系统，长期使用成本反而更低。

湖南粉体在这款设备上还配了保护外套结构，物料纯度高、低污染的同时抗磨损性能更好，磨粉效率不受影响。

三、七种内衬材质怎么选：一张表看清差异

内衬没有“最好”这一说，只有“最合适”。同一台内衬滚筒球磨机，换上不同内衬就是完全不同的一台机器。以下七类材质是实际选型中最常遇到的。

1. 碳钢与合金钢内衬：强度优先的通用选择

碳钢内衬是性价比最高的方案，硬度与韧性平衡，抗冲击能力强，适合进料粒度较大、以粗碎和中碎为主的工况。合金钢内衬在碳钢基础上提高了耐磨性，寿命更长。

这两类内衬的共同点是含有铁元素，因此只能用于对铁含量没有严格限制的场景，比如建材、耐火材料、部分矿物的粗磨。

2. 不锈钢内衬：兼顾防腐与洁净

不锈钢内衬在保持金属强度的同时具备良好的耐腐蚀性，表面不易生锈，适合处理略带酸性或碱性的物料，以及化工、食品行业的中等纯度要求场景。

相比碳钢，不锈钢内衬对物料的污染明显更低，但仍然属于金属接触面，无法用于铁含量限值极严的高纯材料。

3. 尼龙内衬：韧性物料的温和研磨

尼龙内衬属于高分子材料，弹性好、抗冲击、噪声低，最大的特点是不脆裂、不掉屑。

它特别适合两类工况：

• 物料本身韧性较大，用硬质内衬容易产生大量细粉或片状料；

• 对金属污染零容忍的场景。

尼龙内衬的短板是耐温性有限、硬度偏低，不适合长期研磨高硬度物料。湖南粉体另有一款纯尼龙滚筒球磨机，是这一路线的专门机型。

4. 聚氨酯内衬：高耐磨与低噪声的结合

聚氨酯内衬被称为“高耐磨聚氨酯”是有依据的，它的耐磨性能远超普通橡胶，同时保留弹性，能在冲击下发生形变吸收能量。

这让它既抗磨又不掉渣，适合研磨中等硬度物料，也是降噪效果最明显的一类内衬。对于既要求一定研磨效率、又不希望引入金属污染的生产线，聚氨酯是经常被选中的折中方案。

5. 聚四氟乙烯内衬：化学惰性的极致

聚四氟乙烯内衬的强项是化学惰性，几乎不受酸碱和有机溶剂侵蚀，表面摩擦系数极低、不粘料。

它最适合处理强腐蚀性物料、易粘壁物料，以及对微量金属离子极其敏感的电子级材料。缺点是硬度低、耐温有限、成本较高，通常用在小容积或特殊物料的工况上。

6. 刚玉陶瓷内衬：高纯研磨的主力

刚玉（氧化铝）陶瓷内衬的莫氏硬度仅次于金刚石与碳化硅，耐磨性极好，且完全不含金属元素，是电子陶瓷、锂电材料、稀土粉体等高纯场景的主力选择。

它适合中高硬度物料的细磨，磨损量低，长期使用后物料中的杂质增量可以忽略。需要注意的是陶瓷内衬脆性较大，进料粒度过大或有大块异物混入时容易崩边，因此前道工序一般需要配破碎或筛分控制入料粒度。

7. 氧化锆内衬：耐磨与抗冲击的最佳平衡

氧化锆内衬的硬度与韧性都比刚玉更高，抗冲击不易碎裂，耐磨性是常见陶瓷内衬中最好的之一。

对于既要求高纯度、又希望进料粒度稍大一些的工况，氧化锆内衬往往比刚玉更耐用。它与氧化锆研磨球配合使用时，磨介与内衬材质一致，磨损产物成分与物料本身接近，对纯度的干扰最小，是高端粉体研磨的常见配置。

内衬材质对比一览

四、QM系列八个规格：30升到2000升全覆盖

湖南粉体的QM系列内衬滚筒球磨机，容积从30升覆盖到2000升，转速随容积增大略微下调，电机功率与装料量同步放大。参数表如下。

25至50升机型为单相220V电源，50升以上为三相380V电源。

读这张表有几个要点：

1. 装料量统一按容积的35%设计。这是滚筒类设备的最佳装载系数——留出的空间让磨球有足够的下落高度，物料也有翻滚余地，装得太满反而磨不动。

2. 出料粒度全部标注为300目以上（约48微米以细）。具体能做到多细取决于磨介规格、研磨时间和物料本身的易磨性，实际使用中细磨工况做到5到10微米并不罕见。

3. 进料粒度随容积放大而放宽。200升以下要求不超过5到10毫米，500升以上可以放宽到20毫米。

型号怎么读

QM系列的型号命名规则很直观：QM-（容积）-（A调速型 / B普通型）。

例如 QM-50-A，指的是50升调速型滚筒球磨机，转速可通过变频器在20到50转之间连续调节；B型为固定转速，结构更简单、造价更低。

设备可选配自动卸料装置和防尘罩：

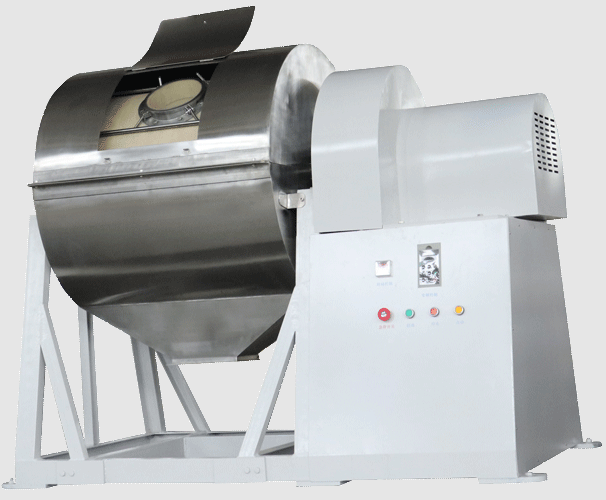

• 自动卸料机型：能让料与球自动分离，出料方便，对大容积机型尤其值得配置；

• 防尘罩：解决投料和出料环节的粉尘外逸问题。

五、选型四步法：从产量倒推设备规格

内衬滚筒球磨机的选型，本质是把工艺要求翻译成设备参数。按下面四步走，基本不会选错。

第一步：按单批研磨量定容积

先算清楚单批需要处理的物料量（按体积而非重量更准确），再除以 0.35 的装料系数，得到的数字就是需要的筒体容积。

例如：单批物料松装体积约35升，就需要选 100升的QM-100L。

这里有个常见误区：为了“留余量”直接选大一档，结果小批量生产时磨球下落高度过大，物料被打得过细或筒体利用率太低。正确做法是按主力批量选型，再通过增减磨球量来微调。

第二步：按纯度要求定内衬

这是内衬滚筒球磨机选型的核心一步。先明确产品对金属杂质的限值：

• 建材、耐火材料：可以接受碳钢或合金钢；

• 化工和一般食品：选不锈钢；

• 锂电材料、电子陶瓷、医药高纯粉体、稀土功能材料：必须上刚玉陶瓷或氧化锆内衬。

如果物料还带有腐蚀性或粘壁倾向，再叠加聚四氟乙烯或聚氨酯的考量。

第三步：按目标粒度定转速与磨介

出料粒度由三个变量共同决定：磨球规格、转速和研磨时间。

• 磨球越大，冲击力越强，适合粗磨；

• 磨球越小，接触点越多，适合细磨。

调速型机型（A型）的优势就在这里——同一台设备通过变频调整转速，可以覆盖较宽的粒度区间，试产阶段尤其方便。需要细磨到微米级时，通常按“先大球粗磨、后小球细磨”的方式分段进行。

第四步：按产线工况定配套

最后考虑的是使用便利性：

• 日处理量大的产线：建议直接选自动卸料机型，料球自动分离，省掉人工筛分磨球这道工序；

• 粉尘控制要求高的车间：配防尘罩；

• 投料点离地较高的场合：可以预留喂料接口。

另外，50升以上机型使用三相380V电源，厂房供电需要提前确认，避免设备到货后才发现接不上电。

六、这些产线里，内衬滚筒球磨机几乎是标配

QM系列内衬滚筒球磨机支持干式和湿式两种粉磨方式，可处理各种硬度的物料，也能用于物料的混合，适用范围比想象中宽。以下几类场景最典型。

1. 锂电正极材料与新能源粉体

正极材料对铁含量的要求通常在ppm级，研磨环节必须避免金属接触。刚玉陶瓷或氧化锆内衬配氧化锆磨球，是这类物料的常规配置。设备可以做湿法研磨（配合溶剂），也可以干磨，灵活性对配方调试阶段很有价值。

2. 电子陶瓷与MLCC介质粉

钛酸钡、氧化锆、氧化铝等介质粉体的纯度直接影响烧结后的介电性能。内衬滚筒球磨机的大容积、低转速特性，能保证粉体在长时间研磨中粒度分布集中、不引入杂质，是电子陶瓷产线的标准前道设备。

3. 医药与食品粉体

医药中间体、原料药、食品添加剂在研磨时既要控金属杂质，又要保证设备易清洁、无残留。不锈钢内衬配卫生级结构可以满足多数需求；对重金属限度极严的产品，则选陶瓷或高分子内衬。

4. 稀土抛光粉与荧光粉

抛光粉和荧光粉对粒度和纯度都很敏感，尤其是荧光粉中的微量金属会直接影响发光效率。氧化锆内衬与氧化锆磨介同材质配置，磨损产物成分可控，是这一领域常见的高端方案。

5. 化工颜料与染料

颜料染料的细度和色相稳定性依赖研磨质量，部分品种还带腐蚀性或易粘壁。不锈钢、聚氨酯、聚四氟乙烯内衬可以根据物料特性灵活选择，配合湿法研磨能获得更均匀的分散效果。

七、使用与维护中最常被问到的六个问题

问：这台设备能不能干磨和湿磨都做？

可以。QM系列支持干式和湿式粉磨，同一条产线通过更换内衬和磨介就能切换。湿磨时注意控制料浆浓度，过稀会降低研磨效率，过稠则流动性差、出料困难。

问：出料粒度能稳定做到多少目？

参数表标注的出料粒度为300目以细。实际细度取决于磨介规格、转速、研磨时间和物料易磨性。一般粗磨几十分钟可到几百目，细磨数小时可进入微米级区间。建议在试磨阶段做粒度曲线，确定最优研磨时间后再定型。

问：内衬多久需要更换？

取决于内衬材质、物料硬度和累计运行时间。金属内衬以磨损厚度判断，陶瓷内衬要留意崩边和裂纹，高分子内衬则看是否出现明显变形或掉屑。内衬属于易损件，设计上就是可更换的，更换成本远低于更换筒体。

问：装料量为什么只能装到35%左右？

因为滚筒球磨机靠磨球自由下落做功，装料过满会压缩磨球的下落空间，冲击力不足，研磨效率断崖式下降，同时电机负荷上升。按装料量参数投料，是保证效率和设备寿命的底线。

问：干磨时粉尘大怎么办？

投料和出料环节是粉尘主要来源，选配防尘罩可以明显改善。如果整个车间都有粉尘控制要求，建议在设备上方加装除尘接口，或选配带自动卸料装置的机型，减少人工干预。

问：前道需要配什么设备？

进料粒度有上限（30升机型要求不超过5毫米，500升以上不超过20毫米），前道通常需要配破碎设备把物料降到规定粒度以下。

湖南粉体的破碎系列包含颚式、对辊、锤片式等机型，可以按物料硬度选择合适的粗碎设备；如果对入料均匀性要求高，还可以在中间加一道筛分工序。

八、把内衬选对，高纯研磨这件事就成了一大半

回到最开始的问题：高纯粉体研磨中的金属污染，源头往往不是原料，而是那台直接接触物料的研磨设备。

内衬滚筒球磨机的思路很清晰：

• 用一层可更换的内衬，把物料与金属筒体彻底隔开；

• 再用七类不同材质的内衬，去匹配从建材粗磨到电子级粉体细磨的全谱系需求；

• 结构上继承滚筒球磨机最可靠的运行方式——低转速、低噪声、干湿两用、大容积连续运行，把“稳定”和“洁净”这两件研磨环节最要紧的事同时做到。

湖南粉体的内衬滚筒球磨机把这条路线做成了完整系列：

• QM-30L 到 QM-2000L 八个规格；

• 装料量从 10.5升到700升；

• 功率从 0.75千瓦到22千瓦；

• 碳钢、不锈钢、尼龙、聚氨酯、聚四氟乙烯、刚玉、氧化锆七类内衬按需配置；

• 还能选装自动卸料装置和防尘罩。

选型时只要把单批物料量、纯度限值和目标粒度这三个问题想清楚，对应的型号和内衬组合基本就确定了。
