V型混合机混合均匀度不达标？从结构原理、装料系数到选型要点的完整排查思路

V型混合机混合均匀度为什么会波动

粉体混合的结果，往往由两个方向相反的过程同时决定：一个是把不同组分打散、重新随机排列的混合过程，另一个是让已经混好的物料重新按粒径、密度分层的偏析过程。V型混合机属于回转容器式混合设备，它不依靠高速转子产生剪切，而是靠筒体转动时物料的重力流动与几何分流来完成混合。这种工作方式对物料差异比较敏感，也决定了它的均匀度表现会在一定范围内波动。

在生产现场，同一台V型混合机今天表现稳定、明天却出现分层，通常不是设备突然失效，而是批次装料量、物料粒度分布、环境湿度或取样方式发生了变化。理解这一点，比反复延长混合时间更有意义。

均匀度不达标常见的几类原因

• 装料量超出合理范围：筒体内没有足够的流动空间，V形交汇处无法形成有效的分流与汇合。
• 转速与筒体直径不匹配：转速过低时物料只是整体滑动，过高时离心作用增强、物料贴壁，翻滚效果反而下降。
• 混合时间不足或过度：时间不足时组分交换不充分，时间过长则可能加剧偏析。
• 物料本身易偏析或团聚：轻粉与重颗粒、细粉与粗颗粒混合时，界面处容易出现组分富集。
• 残留与交叉污染：出料不彻底、筒壁粘附，会让上一批残料影响下一批配比。
• 取样与检测方法不统一：只在料层表面单点取样，数据往往不能代表整批物料。

先统一均匀度评价与取样方法

在讨论设备之前，建议先明确均匀度的评价方式：取多少个点、每个点在料层什么位置、样品量多少、用哪种方法检测特征组分。回转式设备的分层风险常出现在料层顶部与筒体壁面附近，取样点应覆盖不同深度与不同位置，并保持相同的重复次数。只有在取样方法一致的前提下，比较不同转速、不同装料量下的结果才有意义。

V型混合机的结构与工作原理

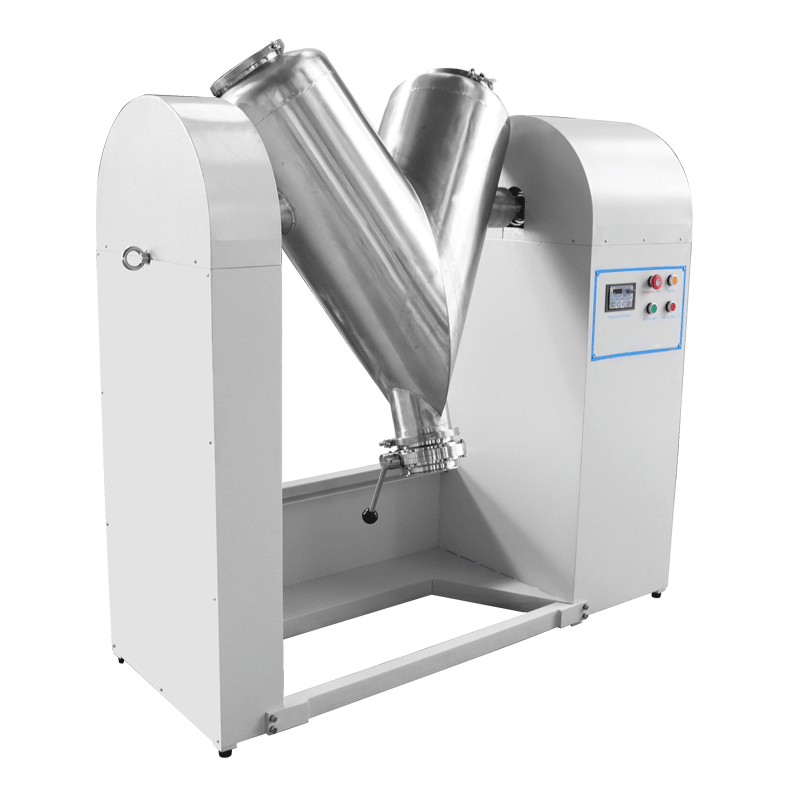

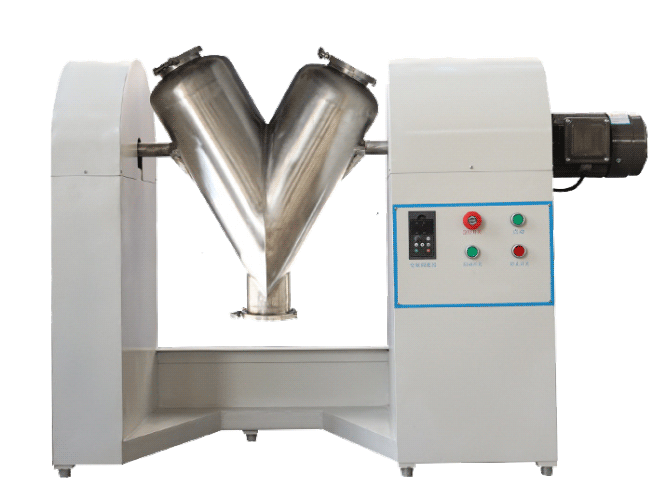

V型混合机由两个呈一定夹角的圆筒组成筒体，整体呈V字形安装在主轴上，由驱动装置带动筒体绕水平轴回转。物料从进料口加入后，随筒体转动在两端圆筒内上升、翻落，并在两筒交汇处不断发生分流与汇合。V型混合机没有内部搅拌桨，结构相对简单，清洗方便、残留少，适合对交叉污染敏感、需要频繁更换配方的场合。

两支圆筒的夹角与交叉流动

两筒夹角是这类设备的关键几何特征。夹角决定了筒体转动一周内物料被分成两股流的比例，以及两股物料重新汇合的位置和时机。夹角过大或过小，都会减少单位时间内的物料交换次数。因此同一容积规格的设备并不能随意按比例放大或缩小，几何设计不合理的小型设备在放大到生产规模时，混合效率往往明显下降。

转动一周中物料经历了什么

随着筒体转动，物料大致经历三个阶段：在筒体下部被提升、在筒体上部沿自由表面滑落，以及在两筒交汇处被分成两股、又在另一侧重新合并。整个过程中没有高速剪切，物料受到的机械作用温和，对脆性颗粒、片状物料和热敏物料的破碎风险较低。这也是许多需要在混合阶段保持颗粒形貌的行业选择这类设备的原因之一。

它更适合轻混合而不是强混合

由于缺乏强制剪切，V型混合机对团聚体几乎没有打散能力。如果进料中存在硬团聚、结块或需要解聚的组分，单靠筒体回转往往无法解决问题，需要在前段增加筛分、解聚或气流分散工序。明确这一点，可以避免把混合不均匀误判为设备故障。

决定混合效果的关键参数

装料系数：最容易被忽视的参数

装料系数是加入物料体积与筒体总容积之比。回转容器式混合设备通常把装料系数控制在较低水平，为物料留出足够的自由表面和翻滚空间；V型混合机的具体取值需结合物料堆密度、流动性、目标批量以及制造方设计来确定，建议在选型阶段与厂家确认。装料过多时，物料几乎填满筒体，转动中只能整体滑动，分流与汇合次数大幅减少；装料过少时，物料抛落高度过大，容易产生扬尘和偏析，批次量也不经济。

更稳妥的做法是：先按设备允许的装料范围确定批次量，再调整转速与时间，而不是为了凑产量把筒体装满。

转速与临界转速

回转式混合设备存在临界转速的概念，当筒体转速接近临界值时，物料在离心作用下开始贴附筒壁而不再翻落。合理的工作转速通常明显低于临界转速，使物料在筒体内保持翻滚、滑落和互相穿插的状态。转速偏低需要延长混合时间，转速偏高则把物料带得过高、抛落距离增大，同样不利于稳定混合。转速应结合筒体直径、物料堆密度和流动性综合考虑，并由设备制造方根据具体物料给出建议范围。

混合时间与均匀度曲线

均匀度随混合时间的变化并不是一直上升的直线。初始阶段组分交换最快，均匀度提升明显；随后提升幅度逐渐减小；继续延长时间，某些物料反而会因偏析而出现均匀度回落。因此最佳混合时间应通过试验确定，一般选择均匀度趋于稳定且不再明显变化的区间，而不是单纯取最长时间。试验时可用同一批次物料在不同时间点取样检测，绘制时间与均匀度的对应曲线。

容积规格与批次量的匹配

设备容积决定单批物料的体积上限，但真正影响工艺的是有效工作容积和允许的批量范围。对堆密度差异大的物料，同一容积规格在不同物料上对应的质量批量可能相差很大。选型时向制造方提供物料堆密度、流动性描述、目标批量和目标均匀度，比只报一个容积数字更有价值。具体规格与技术参数以V型混合机产品页面和厂家资料为准。

物料特性如何决定适用性

粒径分布与堆密度差

混合的本质是不同颗粒在空间上重新排列。当两组分的粒径或堆密度差异较大时，偏析趋势会明显增强：较细、较轻的粉体倾向停留在料层上部或筒体边缘，较粗、较重的颗粒则向下沉降。依靠重力流动工作的设备对这类差异抵抗能力有限。遇到粒径差异大的配方，控制装料系数、控制单批混合时间、减少出料落差，往往比延长混合时间更有效。

流动性、粘附性与团聚

流动性好的物料在筒体内翻落顺畅，容易达到均匀；流动性差或粘附性强的物料容易在筒壁和交汇处滞留，形成难以参与循环的死角，含水率偏高、含油或含脂的粉体尤其明显。若物料粘性明显，需要评估是否在混合前做干燥处理，或改用带有强制搅拌作用的混合形式，而不是继续依赖纯回转设备。

微量组分与添加剂

当某一组分占比很小，例如微量添加剂、着色剂或助剂时，它在整批中的分散难度会显著上升。回转式设备对微量组分的分散依赖长时间的随机交换，效率有限。可行的做法是先用小容量设备预混合，再与主料进行稀释混合，同时注意预混料与主料之间不要出现二次偏析。

含水率、热敏性与氧化敏感性

对热敏或易氧化物料，混合过程中的温升与空气接触需要关注。这类设备的机械作用温和，产热相对有限，但长时间连续运转仍可能使筒体温度上升。若物料对氧含量或水分敏感，应在选型阶段提出惰性气体保护、密闭进出料或干燥环境等要求，由制造方评估可行配置。

结构配置与污染控制

内壁材质与表面处理

与物料接触部分通常采用不锈钢材质，表面粗糙度直接影响残留量与清洗难度。对于医药、食品和新能源材料等对金属离子或交叉污染敏感的场合，内壁抛光质量、焊缝处理以及是否存在死角，是选型时要重点确认的内容。材质牌号与表面处理等级应以制造方资料为准，不宜仅凭外观判断。

进出料方式与密封

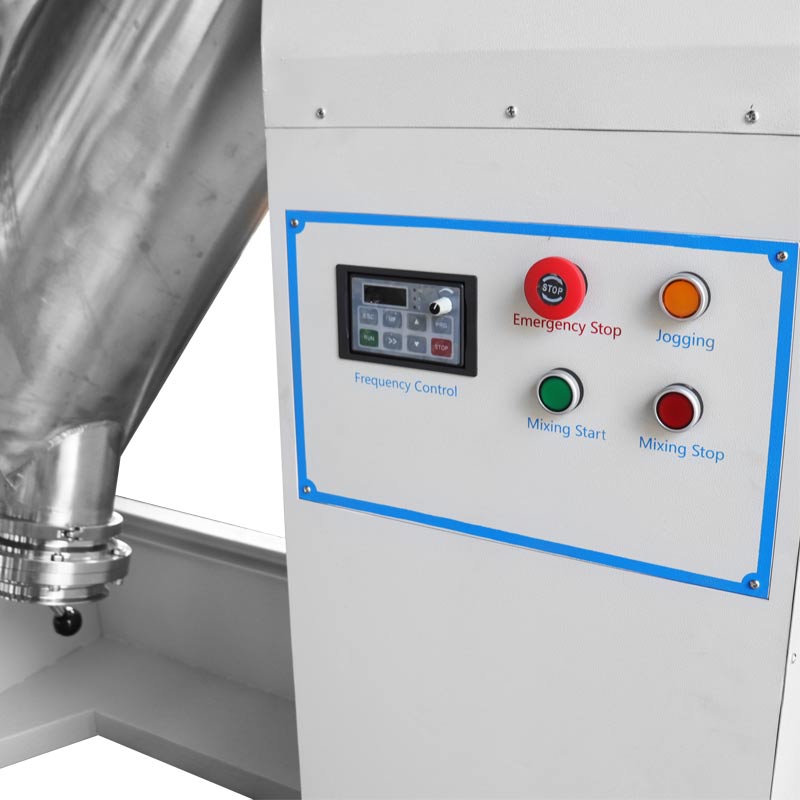

进料口与出料口的位置、尺寸和密封形式直接影响操作效率与粉尘控制。批量较小时多采用手动进料与手动阀出料；批量较大或粉尘控制要求高时，可考虑密闭进料、密闭出料或与上下游设备直连的形式。出料不彻底会在筒体交汇处留下残料，在更换配方频繁的生产线上尤其需要关注。

可选的辅助配置

根据工艺需要，回转式混合设备还可能涉及喷液加液、真空上料、变频调速、防爆电机等配置。这些配置是否提供、如何组合，需要结合物料特性与现场条件与制造方确认，不宜在不了解物料的前提下照搬其他生产线的方案。

选型思路与常见误区

按顺序整理选型信息

1. 物料信息：组分构成、粒径分布、堆密度、流动性、含水率，是否易燃易爆或有毒。
2. 工艺目标：目标批量、每批允许时间、目标均匀度及其检测方法。
3. 使用环境：洁净等级、防爆要求、清洗频率、是否频繁更换配方。
4. 设备条件：可用安装空间、电源条件、与上下游设备的衔接方式。

关键判断点对照

容易走偏的几个想法

• 时间越长越均匀——对易偏析物料并不成立，均匀度曲线会出现回落。
• 容积越大越省事——小批量在大容积设备中装料系数过低，混合稳定性同样受影响。
• 换一台设备就能解决所有均匀度问题——前段解聚、粒度控制与取样方法同样重要。
• 看懂参数表就能选型——参数必须与物料和工艺条件一起判断。

现场调试时可以做的几件事

设备到位后，建议先用实际物料做装料量与转速的对比试验，每次只改变一个变量，并在固定位置、固定时间取样。记录不同条件下的均匀度结果，逐步形成自己的工艺窗口。同时确认出料残留情况与清洗耗时，这两项往往决定了设备在换配方频繁的产线上是否好用。若工艺要求更复杂的强制混合或解聚效果，也可以把需求提交给制造方，由工程师判断是否需要调整设备形式。

总体来看，V型混合机适合机械作用温和、以粉体与颗粒为主的混合任务。它结构简单、清洗方便，但对易团聚、易偏析、粒径或堆密度差异大的物料存在明确适用边界。把物料特性、装料系数、转速与混合时间几个变量放在一起考虑，并在正式投产前用实际物料完成验证，比单纯比较设备规格更能得到稳定结果。具体型号、容积规格与可选配置，可参考产品页并与湖南粉体装备研究院有限公司的技术人员沟通确认。
