实验室里一次不理想的研磨结果，常常不是转速设错，而是罐体本身在“偷偷”带入杂质。当物料硬度接近甚至超过氧化铝时，不锈钢罐、聚氨酯罐、玛瑙罐都会出现不同程度的磨损、掉屑或变形，最终在检测报告上表现为铁含量偏高、粒度分布拖尾、批次之间重复性变差。陶瓷粉体、电池正负极材料、稀土荧光粉、催化剂载体以及矿物微量分析等场景，对这类污染尤其敏感。滚筒刚玉球磨罐（也常被称为刚玉球磨罐、氧化铝球磨罐）正是为这类需求准备的配件型产品：罐体、内衬与密封盖构成一个可长期重复使用的研磨容器，配合滚筒球磨机使用，靠罐体在辊轴上的滚动带动内部研磨介质对物料反复冲击、剪切与摩擦。
球磨罐的污染从哪里来：先看清四个现实问题
在讨论材质等级之前，有必要把“罐体到底影响什么”说清楚。研磨过程中，罐体并不是被动容器，它同时参与了能量传递、物料约束和污染引入。
第一是磨损引入的杂质。研磨的本质是让介质与物料持续碰撞、摩擦，罐壁同样处于这个高磨损环境中。罐体材质硬度低于物料时，罐壁会被“啃”出凹坑，磨屑直接进入物料。对痕量元素分析或高纯粉体而言，几十 ppm 的外来污染就足以改变结论。
第二是硬度与韧性的平衡。氧化铝陶瓷硬度高、化学惰性好，但脆性也大。罐壁过薄、装料过多或介质尺寸偏大时，长期使用会出现崩边甚至开裂；而一味加厚又会让罐体变重，增加滚筒球磨机辊轴与轴承的负荷。
第三是密封性能。湿法研磨常用乙醇、丙酮、去离子水等液体介质，转速提升后罐内会产生内压与飞溅。密封圈材质不耐溶剂、罐口平面度不够，都会导致漏料、氧化或溶剂挥发，直接影响料浆固含量。
第四是容量与配比的匹配。罐体容积决定了可用的介质装填量和单批处理量。用小罐做放大实验、或用大罐做少量样品，都会让球料比偏离合理区间，出料粒度自然无法复现。
滚筒刚玉球磨罐的结构与工作原理

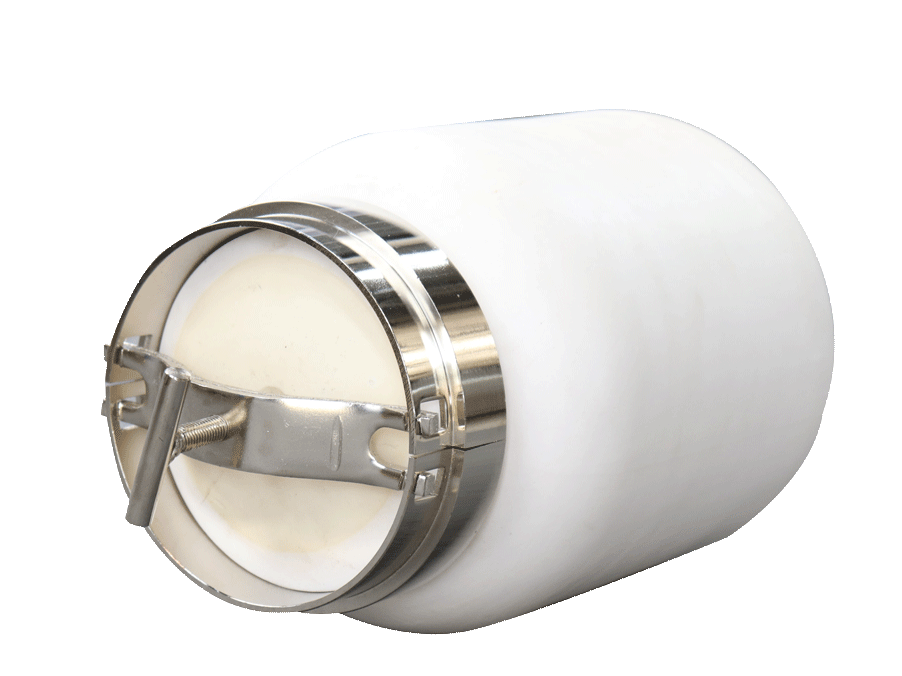

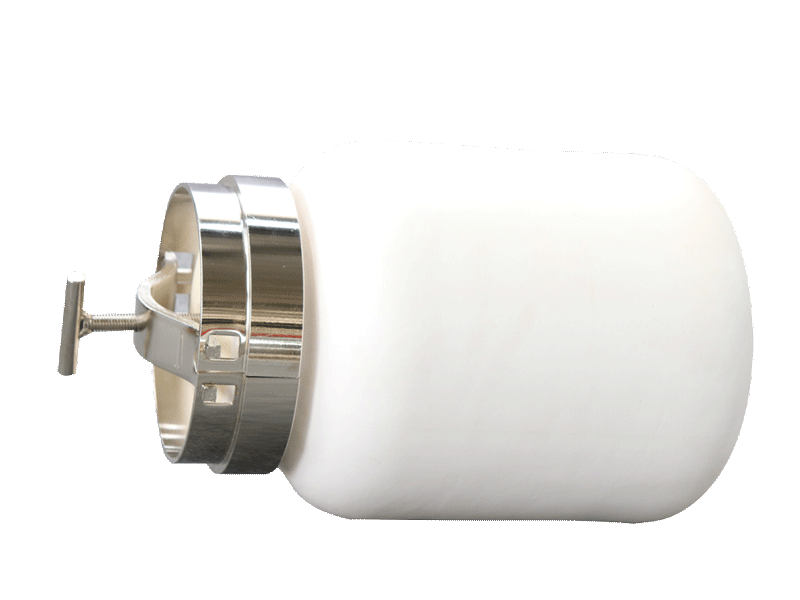

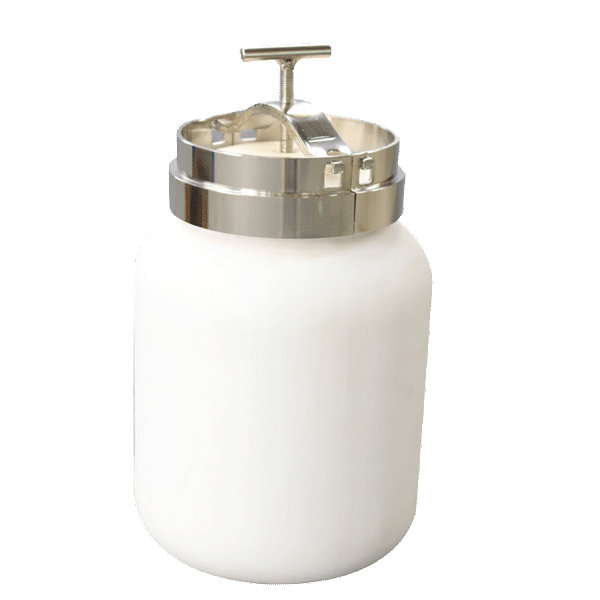

作为滚筒球磨机的配套配件，刚玉球磨罐的结构并不复杂，但每一处细节都对应着一个工艺变量。滚筒刚玉球磨罐通常由罐体、罐盖、密封圈和紧固结构组成，罐体为整体成型的氧化铝陶瓷件，内壁光滑、不设死角，便于出料和清洗。
罐体与内衬：致密度比外观更重要
氧化铝陶瓷罐的耐磨性主要由致密度和气孔率决定，而不是单看颜色是否洁白。烧结不充分的罐体内部存在开口气孔，研磨时细粉会嵌入气孔，一方面降低出料率，另一方面造成批次之间的交叉污染，清洗也很难彻底。选购时可以观察断面是否细腻均匀，并关注厂家是否提供体积密度、吸水率等检测数据。
密封盖与罐口配合：转速越高，密封要求越严
滚筒球磨机是连续旋转的设备，罐体在辊轴上长时间滚动，密封结构承受的是持续的离心力与振动。罐口平面度不足或密封圈硬度不合适，都会在运行十几分钟后出现渗漏。湿法研磨应优先确认密封圈材质对所用溶剂的耐受性；干法研磨则应关注罐盖在粉尘环境下的贴合效果。
为什么这类罐体要配合滚筒球磨机使用
与行星球磨机不同，滚筒球磨机的研磨能量来自罐体整体的滚动，而不是自转与公转的复合运动。它的冲击强度相对温和、能量输入更均匀，适合对晶体结构破坏要求较低、或需要较长研磨时间的场合。刚玉罐与滚筒球磨机的组合，恰好把“低污染”与“低应力”两个特点叠在一起，因此在陶瓷原料、玻璃粉、催化剂等物料的细磨与混磨中较为常见。
罐体尺寸与辊轴间距的匹配
滚筒球磨机靠两根平行辊轴带动罐体旋转，罐体外径与辊轴间距、辊面摩擦系数共同决定罐体能否稳定滚动而不打滑、不跳动。外径过大而间距偏小时罐体容易被“架”起来；间距过大则接触面不足，运行时出现间歇打滑，研磨节奏变得不均匀。采购前最好确认设备允许的罐体直径范围，并把罐体重量一并计入考虑。
氧化铝含量怎么选：不是越高越好，而是越匹配越好
刚玉球磨罐按氧化铝含量不同分为多个等级，具体数值应以供应商提供的检测报告为准。含量变化带来的不是单一指标的升降，而是一组性能的此消彼长。
- 氧化铝含量提高：硬度、耐磨性和化学惰性通常更好，引入的金属与硅酸盐污染更少，适合高纯物料和痕量分析。
- 同时付出的代价：脆性增大、抗热震性下降，罐体对磕碰和骤冷骤热更敏感，价格也更高。
- 含量较低的刚玉罐：韧性相对较好、成本更低，但磨耗速率更高，长时间研磨后容易出现罐壁失重、料浆发灰。
判断该选哪一档，可以从三个问题入手：物料的目标污染限值是多少？单批研磨时间有多长？罐体是否需要频繁清洗和高温处理？如果研磨时间短、物料本身含有同类元素（例如氧化铝基陶瓷粉体），中等等级即可满足要求；如果做的是微量元素检测或高纯粉体，则应把罐体磨耗率作为首要指标。
除了氧化铝含量，罐壁厚度也是容易被忽略的指标。壁厚增加能提高抗冲击能力，但会增加罐体重量；壁厚不足则在遇到大粒径、高硬度物料时容易产生裂纹。多数厂家会按容积给出常规壁厚，若物料中含有较大颗粒，采购时应主动说明，由厂家判断是否需要调整壁厚或介质尺寸。
装料量、球料比与介质级配：决定出料粒度的三个变量
装料量：给罐体留出运动空间
罐内物料与介质的总装填量过大，介质无法形成有效的抛落运动，研磨变成单纯的挤压摩擦，效率下降且温升明显；装填量过小，单位时间内的碰撞次数不足，同样达不到目标粒度。实际操作中可先固定装填比例，再通过粒度检测逐步微调，而不是一次性把罐子装满。具体比例需结合物料松装密度、介质尺寸及目标粒度确定。
球料比与介质级配
球料比决定单次碰撞传递给物料的能量。比值偏低，研磨时间被拉长；比值偏高，介质之间的无效碰撞增加，罐壁磨损也随之加快。大球负责冲击破碎，小球负责表面研磨，两者按比例搭配往往比单一球径更高效。介质总量确定后，建议先按“大球打碎、小球磨细”的思路做小批试验，再确定正式配方。
转速与运行方式
滚筒球磨机的转速通常由设备本身决定，可调范围有限。转速偏低时介质沿罐壁泻落，冲击力不足；转速过高时介质贴壁旋转，研磨作用反而减弱。因此使用刚玉罐时，更实际的做法是通过罐体直径、介质尺寸和装填量来调节研磨强度，并留意连续运行时的罐体温度，避免密封圈因升温加速老化。
研磨介质怎么配：氧化铝球、氧化锆球与玛瑙球的取舍
罐体选对了，介质选错同样会前功尽弃。介质与罐体属于同一磨损体系，两者硬度差距过大时，软的一方会先被磨掉。常见搭配的差异可参考下表。
| 介质类型 | 密度与冲击力 | 磨耗与污染风险 | 适用场景 |
|---|---|---|---|
| 氧化铝球 | 中等，冲击力适中 | 磨耗中等，与刚玉罐同体系，污染类型一致 | 陶瓷原料、矿物、常规粉体细磨 |
| 氧化锆球 | 较高，破碎效率高 | 磨耗低，但会引入锆元素 | 硬度较高的物料，需缩短研磨时间 |
| 玛瑙球 | 较高，表面光滑 | 磨耗很低，几乎不引入金属污染 | 微量分析、高纯样品、贵重物料 |
| 不锈钢球 | 高，冲击力强 | 引入铁、铬、镍污染 | 不适用于对金属敏感的高纯物料 |
选择时先看物料对哪种元素最敏感，再看是否需要在较短时间内完成破碎。若物料本身以氧化铝为主，氧化铝球与刚玉罐搭配不会带来额外元素干扰；若检测项目涉及锆或铁，则应避开相应材质的介质。滚筒刚玉球磨罐在实际使用中往往与氧化铝球或玛瑙球组合，以控制整体污染水平。
湿法与干法研磨：使用方式上的差异
同一只刚玉罐，用在湿法和干法研磨中，关注点并不相同。
湿法研磨的重点在密封与清洗。液体介质会降低物料之间的静电吸附，出料更顺畅，粒度分布也更均匀，但对罐盖密封圈提出更高要求。使用前应确认密封圈对乙醇、丙酮等溶剂的耐受性，装料后先低速运行观察是否渗漏，再进入正常转速。料浆黏度过高时介质运动受阻，可适当调整固含量，而不是单纯延长研磨时间。
干法研磨的重点在扬尘与结团。出料时罐内粉尘容易扬起，建议在通风柜内操作并佩戴防护用品；吸湿性强的物料在研磨中容易粘壁结团，可缩短单次运行时间、分段研磨，或适当降低装填量。
清洗与交叉污染控制是两种方式都要面对的问题。刚玉罐内壁的气孔是残留物的主要藏身之处，建议每次使用后先用清水冲洗，再用与下次研磨相容的溶剂漂洗，必要时低温烘干，避免骤冷骤热导致罐体开裂。不同物料之间最好固定专用罐体，尤其是痕量分析场景。
选型与使用前的检查清单
- 物料硬度、进料粒度上限与目标出料粒度是否明确？
- 目标污染限值是多少，是否需要做空白对照试验？
- 单批处理量与罐体容积、装填比例是否匹配？
- 湿法还是干法，所用溶剂与密封圈材质是否相容？
- 介质材质、球径配比是否与物料特性匹配？
- 滚筒球磨机的可用转速范围能否满足研磨要求？
- 清洗方式、烘干温度和存放环境是否会影响罐体寿命？
如果对这些条件还没有把握，比较稳妥的做法是先做小批验证：固定罐体与介质，只改变单一变量（装填量或球料比），记录每组对应的粒度与污染数据，再据此确定正式工艺。刚玉罐属于长期使用的配件，一次选型通常会覆盖后续多个批次的实验，前期验证的成本往往低于后期返工的成本。
常见问题
刚玉球磨罐能用在行星球磨机上吗？行星球磨机的罐体需要承受自转与公转叠加的受力，对罐体强度和夹持结构的要求与滚筒球磨不同。能否通用，需要确认罐体尺寸、壁厚与设备夹具的匹配情况，建议同时向设备与罐体供应方核实。
罐体用久了变黄或出现细小划痕，还能继续用吗？表面变色多与清洗残留或轻微磨耗有关，细小划痕本身不一定影响研磨效果；但如果出现明显凹坑、掉渣或罐口崩边，说明罐体已进入加速磨损阶段，继续使用会明显提高污染风险。
提高氧化铝含量就能完全避免污染吗？没有哪种罐体能做到零污染。高铝含量只是把磨耗速率降到更低水平，实际污染量仍取决于研磨时间、物料硬度和介质搭配。对污染要求严格的实验，空白对照与元素检测仍是必要环节。
把罐体材质、装填比例、介质配比与清洗流程放在一起考虑，比单独追求某一项指标更能解决实际问题。物料性质与工艺条件不同，最终参数需通过试验确定，必要时可结合设备供应方提供的技术资料，逐步缩小选择范围。
