制样是检测链条中最容易被压缩的一环
很多实验室在排查数据偏差时，先看仪器状态、标样和方法参数，却很少回头看样品在进入仪器之前经历了什么。XRF、XRD、ICP 以及工业分析，最终进入测量环节的往往只有几十毫克甚至几毫克样品，如果这部分样品不能代表原始物料，后面的精密度再高，也只是把误差测得更精确。制样环节要解决的核心问题可以归纳为三点：把样品磨到方法要求的粒度、让粒度分布尽量集中、在整个过程中不引入新的污染。
矿石、水泥熟料、陶瓷原料、玻璃、土壤、煤等中硬脆性物料，通常需要从几毫米颗粒细化到几十微米。手工研钵不仅效率低、粒度分布宽，重复性还高度依赖操作者的手法和体力。这正是快速球磨类制样机被大量采用的直接原因：密闭研磨罐配合高速运动的研磨球，几分钟内完成一批制样，同时把转速、时间等变量固定下来，使不同班次的数据具备可比性。
制样机的工作原理：几分钟内完成细磨靠什么
冲击与摩擦的复合作用

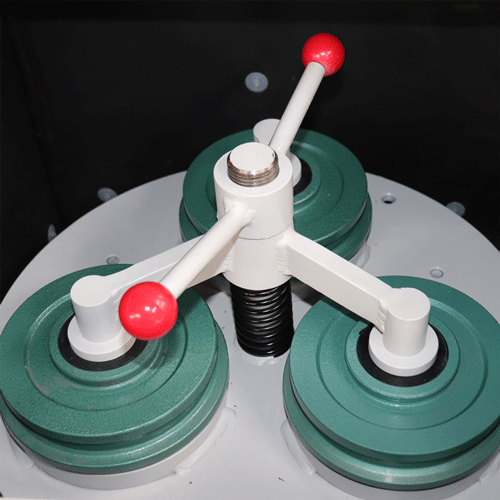

制样机通常由研磨罐、研磨球、驱动与夹持装置、控制单元几部分组成。电机带动研磨罐做高速偏心旋转或复杂摆动，罐内研磨球在惯性作用下被反复提升、抛落并相互搓动，物料被夹持在球与球、球与罐壁之间，同时承受冲击和剪切摩擦，沿内部微裂纹、晶界等薄弱面开裂。与普通滚筒球磨相比，这类高速研磨的能量密度更高，输入能量集中在较小的物料体积上，因此磨到分析所需粒度的耗时明显缩短。
细化过程并不线性。粒度降到一定程度后，颗粒内部缺陷减少、比表面积增大，继续细化需要更高的能量输入，于是常出现前面一两分钟粒度下降很快、之后曲线逐渐趋平的现象。判断何时停机，应以目标粒度和后续检测的重复性为准，而不是单纯延长时间——过度研磨既浪费时间，也可能带来团聚、发热和污染。
干法制样与湿法制样的取舍
干法适合大多数脆性、不易氧化的无机物料，流程短、无需后续干燥，但细磨后期容易出现团聚和粘壁，物料含水率偏高或本身较软时更明显。湿法以水、乙醇或惰性有机溶剂为介质，能减轻团聚与粉尘，也便于直接制成浆料进样，代价是引入分散介质并增加干燥或溶剂处理步骤。后续要做激光粒度或悬浮液进样的场合，湿法往往更合适；需要直接压片做 XRF 的样品，多采用干法。两种方式对罐体和研磨球的耐蚀性要求不同，选材时要一并考虑。
影响制样粒度与一致性的关键因素
转速与研磨时间
转速决定研磨球获得的动能，直接影响冲击强度。转速偏低的直观表现是磨不动或耗时明显拉长；转速过高则带来散热问题，罐体温度升高可能使热敏物料发生相变、脱去结晶水或氧化，也会加速罐体与研磨球的磨损。更稳妥的做法是先按物料硬度确定转速档位，再通过研磨时间调整粒度：把转速作为固定条件，只调整时间，避免两个变量同时变化导致结果无法复现。
球料比、装填率与球径级配
单位质量物料对应的研磨球质量（球料比）越大，单位时间内碰撞次数越多，细化越快；球料比过大则会压缩物料在罐内的活动空间，还可能加剧磨损与污染。装填率同样需要平衡：球和物料装得太少，碰撞机会不足；装得太满，研磨球缺少提升与抛落的行程，能量利用率反而下降。不同直径的球承担不同任务，大球提供冲击能，小球增加接触点数量，混合级配通常比单一球径更有利于兼顾效率与粒度分布宽度。这些比例没有通用答案，需结合物料性质及工艺条件确定。
研磨罐与研磨球的材质选择
材质选择本质上是在耐磨性与污染容忍度之间取舍。不锈钢罐结实耐用、成本较低，但会向样品引入 Fe、Cr、Ni 等元素；玛瑙化学惰性好，适合多数无机样品，但不适合研磨硬度很高的物料；氧化锆密度高、韧性好、磨损量相对低，通用性较强；碳化钨硬度极高，适用于硬质样品以及需要控制特定元素污染的场合。对痕量元素分析来说，罐体与球的磨损本身就是空白值的来源之一，先明确目标元素，再决定材质，顺序不能颠倒。
| 材质 | 主要特点 | 适用提示 |
|---|---|---|
| 不锈钢 | 韧性好、成本低，磨损后引入 Fe、Cr、Ni | 常规主量分析与硬度中等的物料 |
| 玛瑙 | 化学惰性好，硬度中等、脆性较大 | 多数无机样品，不建议用于高硬度物料 |
| 氧化锆 | 密度高、耐磨性好，通用性强 | 对污染较敏感的痕量分析 |
| 碳化钨 | 硬度极高、耐磨 | 硬质样品与需控制特定元素污染的场合 |
表中的差异只是相对趋势，实际磨损量与污染水平还取决于物料硬度、研磨时间和操作条件，必要时通过空白试验验证。
交叉污染与物料适应性：两个容易被忽略的风险
污染有两个来源：一是研磨器材磨损带入的元素，二是上一样品的残留。前者靠选材降低，后者完全取决于流程管理。样品量越小、目标元素含量越低，这两类污染的相对影响就越大。可行的做法包括：按样品类型固定使用研磨罐，做到一罐一类甚至一罐一样；每次制样后用软毛刷和适量乙醇清理罐内与研磨球，避免使用会引入目标元素的清洗剂；用石英砂或与后续样品同基体的空白料做一次清洗研磨；定期做空白试验，把研磨引入的元素背景纳入方法确认。是否需要对每批样品都执行全部步骤，取决于检测限要求和样品价值。
物料适应性是另一个问题。热敏或易氧化物料在长时间高速研磨中可能发生结构变化，表现为 XRD 峰形与峰宽改变、物相转变甚至颜色变化。这类样品应缩短单次研磨时间、采用间歇研磨，必要时选择可控气氛的研磨方式。软而韧的物料，如部分聚合物和纤维类材料，在冲击为主的研磨中容易被压扁而不是断裂，需要以剪切为主的方式配合。是否适合用快速球磨处理，最好先用小样试磨验证，而不是直接套用同类物料的经验。
制样机选型：从样品特性出发的判断顺序
选型时与其先看设备参数表，不如先把实验室的样品清单和目标检测方法理清楚，再回到设备上做匹配。
- 物料硬度与韧性：决定球磨方案能否在合理时间内达到目标粒度，硬度过高时需要考虑其他粉碎原理。
- 目标粒度与后续方法：XRF 压片、XRD 物相分析、ICP 消解对粒度的要求并不相同，要求越细，对能量输入和研磨时间的要求越高。
- 单次样品量与通量：单次装样量与日均样品数的匹配程度，决定选择单罐还是多罐机型。
- 污染容忍度：痕量分析优先考虑低磨损、化学惰性的罐体与球材质。
- 工艺方式：是否需要湿磨、是否要用有机溶剂分散、是否需要间歇研磨。
- 操作与维护：罐体夹持是否可靠、转速与时间能否稳定设定、清洁是否方便。
需要提醒的是，设备手册上的指标是在特定条件下得到的，实际可达到的粒度与处理量仍受物料性质、装填量和操作方式影响。承担制样任务的制样机，在实验室里的价值与其说体现在单次极限指标上，不如说体现在长期重复性上——同一批样品在不同班次、不同操作者手中能否得到一致的粒度分布。这一点只有通过固定的操作规程和定期的重复性验证才能确认。
常见问题与操作提醒
磨不到目标粒度怎么办
先确认物料是否超出球磨适用的硬度范围，再检查研磨球是否已磨损变小、装填是否过满或过少、是否出现粘壁团聚。样品一旦进入细化平台期，单纯延长时间的收益有限，可考虑调整球径级配、减少单次装样量，或改用其他粉碎原理的设备。
罐体和研磨球多久更换一次
没有统一周期。判断依据是磨损程度、空白值的变化趋势和研磨效率的下降情况。建议在方法确认阶段记录新器材的空白水平，之后定期复测，出现明显升高时更换，并同步更新方法记录。
干磨与湿磨能否共用同一套罐
可以，但必须彻底清洗并充分干燥。残留溶剂会影响干法样品的压片效果，残留粉尘也会污染湿法浆料。样品类型跨度大的实验室，分罐使用更稳妥。
最后一点实操建议：把转速、时间、球料比、装填量、清洗方式和更换周期写成书面操作规程，用空白试验和重复制样定期验证，往往比频繁更换设备更能改善数据质量。新引入的物料先做小批量试磨，确认粒度、污染与热效应都在可接受范围内，再纳入常规流程。湖南粉体装备研究院有限公司可针对不同物料和检测需求提供制样设备的配置建议，具体规格需结合物料性质及工艺条件确定。
