真空上料机凭什么成为粉体车间密闭无尘输送的核心装备——ZKS系列七规格与选型一次讲透

粉体车间被忽视的污染源，往往藏在物料转运这一段

研磨、混合、筛分这些工序，多数粉体企业已经愿意花钱上密闭设备；但物料从一台设备搬到另一台设备这一段，不少车间还在靠人工提桶、靠螺旋输送机敞开落料、靠斗式提升机半开放转运。前道工序刚做出来的洁净粉体，往往就在这几米距离里重新吸潮、重新扬尘、重新混进上一批的残留。

粉体转运之所以难做，根源在于它天生是“断开”的环节：设备与设备之间有落差、有拐弯、有换向，物料必须离开一个封闭腔体，再进入另一个封闭腔体。只要中间存在敞口，粉尘就有外溢通道，物料就有被外界污染的机会。

湖南粉体装备研究院有限公司（以下简称湖南粉体）的真空上料机走的是另一条思路——用负压把粉体“吸”过去，整条路径全程封闭，物料不与外界空气直接接触，粉尘也不与操作人员接触。

ZKS系列目前有七个规格，输送量从每小时400公斤一路覆盖到每小时6000公斤，输送距离可以做到50米以上。这篇文章把这款设备讲清楚：负压输送的原理是什么，七个规格怎么对应不同产能，哪些行业场景值得上，以及现场选型时容易踩的坑。

真空上料机解决的三个现场难题

1. 敞开投料：粉尘控制与职业健康的第一道风险

敞开式投料最直接的后果是车间空气里的粉尘浓度上升。长期吸入无机矿物粉尘、树脂类粉尘、有机颜料粉尘，对操作人员的呼吸系统存在明确风险，这一点在《工作场所有害因素职业接触限值》（GBZ 2.1）里对各类粉尘的浓度限值有明确规定。对存在可燃性粉尘的车间，粉尘云还涉及燃爆风险，《粉尘防爆安全规程》（GB 15577）对产尘点的密闭与除尘提出了具体要求。

用人工提桶投料，等于把产尘点放在了车间最开阔的位置。真空上料机把进料、输送、落料全部收进管道与料斗内部，粉尘泄漏趋近于零，从源头上减少产尘点数量。这不是“干净一点”的问题，而是能不能稳定通过职业卫生与安全评价的问题。

2. 交叉污染：多品种车间的清场门槛

同一台混合机今天做锂电正极材料、明天做陶瓷釉料，如果输送环节残留了上一批的粉，批次质量事故就埋下了。人工投料用的料桶、料勺、周转袋本身就是残留载体，清洗工作量随品种数量线性增长。

真空上料机的接触物料部分采用304或316L不锈钢或耐磨涂层，内壁可做抛光处理，不易挂料。滤芯采用分体式结构，钛烧结滤芯或PTFE滤膜都可以快速拆换；配合反吹系统，日常维护不需要整机解体。对一天要换三五个品种的车间，可清洁性往往比输送量更影响设备能不能真正用起来。

3. 人工投料的效率账：用工与产能的双重挤压

按每小时投料数百公斤计算，一个班次需要的人工搬运次数相当可观，而且投料速度完全依赖人的节奏，前后设备的产能很难对齐——混合机在等料、研磨机在等料，设备利用率被投料环节拖住。

真空上料机支持PLC自动调节吸料与放料时间，配合料位感应可以做到料斗缺料自动补料、满料自动停止，整个输送过程不需要人盯着。模块化设计让它可以直接对接压片机、混合机、研磨机等多种设备，形成自动投料闭环。这部分省下来的人工，通常在两到三年内就能抵掉设备投入。

负压气力输送是怎么把粉体搬过去的

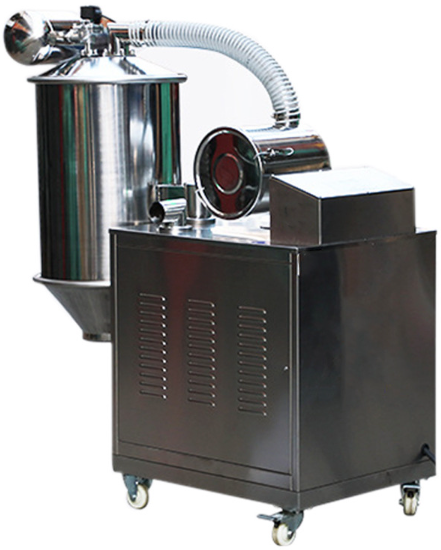

图：ZKS系列真空上料机系统组成，真空泵、过滤器、输送管道、吸料嘴与控制中心协同工作

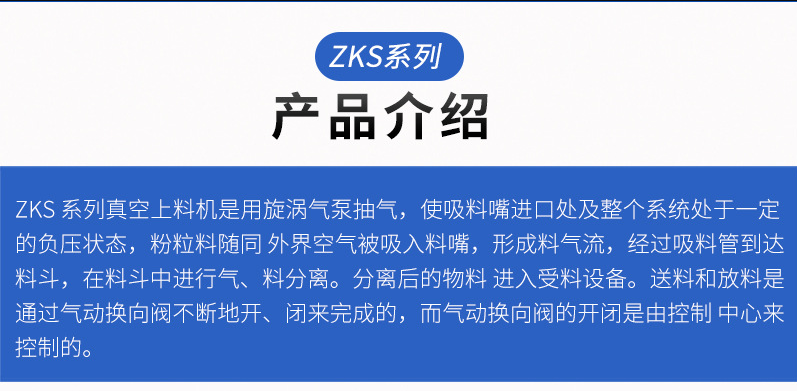

整个系统由真空泵（或气动发生器）、过滤器、输送管道、吸料嘴及控制系统五部分组成，靠气压差完成物料转移。拆开看是五个连续动作。

1. 负压生成

启动真空泵或气动发生器，在系统内形成负压环境。旋涡气泵抽气，使吸料嘴进口处及整个系统处于一定的负压状态——这是整套输送得以发生的动力来源。

2. 物料吸入

物料在外界大气压与系统内负压的压差作用下，从吸料嘴进入输送管道，粉粒料随同外界空气一起被吸入，形成料气流。料气比是这个环节的关键参数：比例过低意味着空气在做无用功、能耗偏高；比例过高则容易在管道弯头处沉积堵塞。

3. 气料分离

物料与空气的混合物进入料斗后，由高效过滤器完成分离。粉尘被滤材截留，洁净空气排出系统。过滤精度可以做到0.2微米，这个数值决定了排出空气的洁净程度，也决定了这套设备能不能直接装在洁净车间或GMP区域里使用。

4. 物料输送与换向

分离后的物料靠重力或压差落入目标容器，完成一个输送循环。送料与放料动作由气动换向阀不断开闭来实现，而换向阀的开闭由控制中心统一调度。正是这套换向逻辑，让一台主机可以服务多个受料点，或者让多个吸料点共用一个料斗。

5. 自动清洗与反吹

滤芯在长期工作中会积尘，通气阻力上升，输送能力随之下降。系统配置的反吹装置定期清除滤芯积尘，维持过滤效率稳定。这一步决定了设备的长期使用成本——滤芯更换频率越低，维护支出越少。

图：料斗内完成气料分离，粉尘被滤材截留，洁净空气排出系统

决定输送效果的四项关键配置

1. 气源：旋涡气泵与罗茨风机的分界

从参数表能看出一个明显的分界：ZKS-1到ZKS-4采用旋涡气泵，功率从1.5千瓦到5.5千瓦；ZKS-5到ZKS-7改用罗茨风机，功率反而是4.0千瓦和5.5千瓦。这不是功率写错了，而是两类气源的工作特性不同——旋涡气泵在高负压小流量区间效率高，适合短距离、中等输送量；罗茨风机风量大、压力稳定，更适合长距离、大输送量工况，用更小的装机功率换来更大的输送能力。

选型时如果只对比功率数字，很容易误判。正确的判断依据是输送距离、输送量和物料堆密度三者组合后的工况点。

2. 过滤系统：滤芯材质决定维护成本

滤芯是这套设备里唯一需要周期性更换的耗材。钛烧结滤芯耐腐蚀、耐高温、可反复清洗，适合化工与高温工况；PTFE滤膜过滤精度高、表面能低、不易粘料，适合粘性较强或要求高洁净度的物料。两者在采购价与使用寿命上的差异，需要在选型阶段就算清楚，而不是等到换滤芯时才发现维护成本偏高。

3. 管道与吸料嘴：距离、弯头与堵塞

输送距离可达50米以上，但这个数字的前提是管道走向合理。水平段、垂直段与弯头的阻力损失差别很大，弯头数量越多、曲率半径越小，压损越大，堵塞概率越高。设计管路时应当尽量减少弯头，必须转弯时优先选用大曲率半径弯头。

吸料嘴的形式同样重要。吸料嘴入口如果设计不当，容易在料堆中形成“打洞”现象——气流只沿着一个通道走，周围物料不再被带走，实际输送量远低于设计值。对易吸潮、易结块的物料，还需要在吸料嘴处配置助流或破拱结构。

4. 控制系统：PLC与料位感应

控制中心负责吸料与放料时间的调节、料位感应以及故障预警。这三个功能决定了设备是“能自动运行”还是“能稳定自动运行”。料位感应让设备知道什么时候该吸、什么时候该停，避免空抽浪费能耗或满料溢料；故障预警则在滤芯堵塞、气源异常时提前给出信号，避免小问题演变成停线事故。

ZKS系列七个规格怎么选

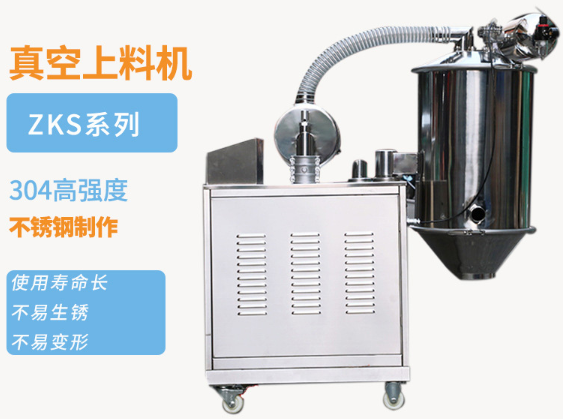

图：ZKS系列真空上料机，七个规格覆盖每小时400至6000公斤输送量

选型第一步：算清真实输送量

参数表上的输送量是理想工况下的上限值。实际工况里，物料堆密度、含水率、输送距离、垂直提升高度都会打折扣。稳妥的做法是在标称值上留出余量：如果实际需求是每小时500公斤，选ZKS-2比选ZKS-1更合适，因为ZKS-1在长距离或高提升工况下很可能跑不到标称值。

选型第二步：匹配上游设备的节拍

上料机是服务设备，不是主角。它的输送量应当略大于下游混合机或压片机的消耗速度，同时不能超过上游储料设备的供给能力。设备节拍对齐之后，料斗里的料位才能保持稳定，既不会频繁空抽，也不会长期满料。

选型第三步：确认安装空间与气源条件

从ZKS-1到ZKS-7，外形尺寸从直径220毫米、高570毫米一路增加到直径420毫米、高1450毫米，重量从10公斤增加到85公斤。安装方式、支撑结构、检修空间都需要按实际机型预留。耗气量从每分钟8升增加到10升，供气压力统一为0.6兆帕，车间需要提前确认压缩空气系统的余量是否够用。

六类典型应用场景的落地要点

1. 制药行业：洁净度优先

输送药粉、胶囊原料、片剂原料时，设备需要满足洁净度与纯度要求，接触物料部分采用不锈钢，管路可拆洗，过滤器精度足够高以避免交叉污染。与全自动粉末压片机这类设备配套时，自动投料能显著减少人工接触物料的机会。

2. 食品行业：卫生与防混料

面粉、糖粉、食品添加剂的输送对卫生条件要求严格，全密闭管道同时解决了扬尘与虫害、异物混入的问题。食品车间常见的多品种轮换生产，对设备的快速清场能力要求高，分体式滤芯与可拆管路是加分项。

3. 精细化工：腐蚀性与易燃物料

颜料、染料、金属氧化物粉末中不少具有腐蚀性或可燃性。输送这类物料时，负压密闭输送比机械输送更安全——没有高速旋转部件与物料直接摩擦，减少了静电与火花产生的机会；管路内维持负压状态，即使出现微小泄漏也是向内吸而不是向外喷。

4. 新能源与电子行业：电池材料的无尘转运

磷酸铁锂等电池正极材料对金属杂质和水分极为敏感。人工投料环节是金属污染与水汽引入的高风险点，负压密闭输送把这一段收进管道内部，是材料纯度控制链条上必要的一环。半导体粉末、电子浆料粉体同样适用。

图：负压密闭输送对接混合、压片等设备，形成自动投料闭环

5. 建材与冶金：自动化投料

水泥、矿粉、金属粉末的用量大、粉尘重，人工投料强度高。这个场景更关注输送量与设备耐用性，通常选择ZKS-5以上的大规格机型，配合耐磨涂层应对磨蚀性物料。

6. 环保领域：粉体资源回收

工业废料中的粉体回收，既要处理粉尘又要保证回收率。密闭输送减少了回收过程中的物料损失，也降低了二次扬尘，对需要控制厂界粉尘排放的项目有实际价值。

关于真空上料机，现场最常问的五个问题

问：真空上料机能输送湿料或浆料吗？

ZKS系列主要面向粉末、颗粒等干燥物料的密闭输送。湿料和浆料流动性差、易粘附管壁，不在常规适用范围之内。如果物料含水率偏高，建议先做干燥处理，或改用其他输送形式。

问：输送距离能到多少？

管路配置合理的情况下可以做到50米以上。但距离越长，压力损失越大，需要重新核算气源与管径。长距离输送更建议选用罗茨风机机型的ZKS-5到ZKS-7。

问：一套系统能给多个设备供料吗？

可以。送料与放料由气动换向阀控制，换向阀开闭由控制中心调度，因此一台主机可以对接多个受料点。具体分配方案需要根据各受料点的位置和用量做管路设计。

问：滤芯多久换一次？

没有固定答案，取决于物料粉尘负载、过滤精度要求和反吹系统的运行状况。建议以通气阻力作为更换判据，而不是按时间更换——阻力上升到影响输送量时就该处理。

问：和螺旋输送机、斗式提升机比，优势在哪？

真空上料机的核心差异是全程密闭与路径灵活。螺旋输送机和斗式提升机是机械输送，路径固定、转弯困难、敞开落料点难以完全封闭；负压输送靠管道走线，可以绕过障碍、爬升落差，且输送过程中物料不与外界接触。对洁净度要求高的场景，这个差别往往是决定性的。

写在最后

粉体生产线的自动化程度，最终不是由单台设备的先进程度决定的，而是由设备之间那些“断点”决定的。转运环节就是最典型的一处断点：它不显眼，却同时牵动粉尘控制、物料纯度、用工成本和产线节拍。

真空上料机用负压把这一段断点补上，七个规格的输送量跨度从每小时400公斤到6000公斤，基本覆盖了从实验室中试到规模化生产的全部区间。湖南粉体的科研设备栏目里还有真空加料、浮选、离心、磁力搅拌等配套装置，产品中心则覆盖了研磨、破碎、筛分、混合、压制成型、烧结、手套箱等完整工序。

选型这件事，参数表只能解决一半问题。物料堆密度、输送距离、提升高度、车间气源条件，这些现场变量最终决定设备跑不跑得动。把物料样品和工况条件一并交给厂家做匹配核算，比在参数表上反复对比更省时间。
