真空管式炉凭什么成为气氛烧结与真空热处理不可替代的核心装备——原理参数选型一次讲透

一、真空管式炉为什么在高温材料实验里几乎没有替代品

做粉末冶金、锂电正极材料、电子陶瓷或者碳材料研究的工程师，大概率都遇到过同一类难题：样品必须在特定气氛下完成高温反应，或者必须在真空状态中排除氧和水汽的干扰。

用普通箱式炉，样品直接暴露在炉膛空气里，升温到800℃以上就开始氧化；用气氛箱式炉，炉膛体积大、气氛置换慢、密封成本高，小样品做一次要浪费大量保护气。

真空管式炉恰好卡在这个缺口上。它用一根高纯石英管或高纯氧化铝管把样品空间和外部环境彻底隔开：

• 管内可以是流动的氮气、氩气、氢气、氧气或者混合气，也可以抽到负压甚至高真空；

• 管外是加热元件与保温层；

• 样品所在的空间被压缩到很小的截面积，气氛置换快、气体消耗低、温度场集中。

这几条优势叠在一起，让它在高校实验室和科研院所的高温处理环节里成了标配设备。

湖南粉体装备研究院的真空管式炉就是按这个思路设计的：

• 采用高纯石英管或高纯氧化铝管作为炉管；

• 工作温度区间覆盖 300℃至1600℃；

• 配备智能化 50段可编程控制，控温精度达到 ±1℃；

• 可选配从旋片式机械泵到分子泵的完整真空机组；

• 以及浮子流量计、质量流量计组成的气氛系统。

设备在烧结系列中属于高温炉产品线的重要一员，与真空气氛炉共同覆盖了气氛热处理的两种主流形态。

下面把它的工作原理拆成五个关键环节，再说清楚三档温度系列怎么选、六个应用场景怎么落地，以及选型时最容易踩的坑。

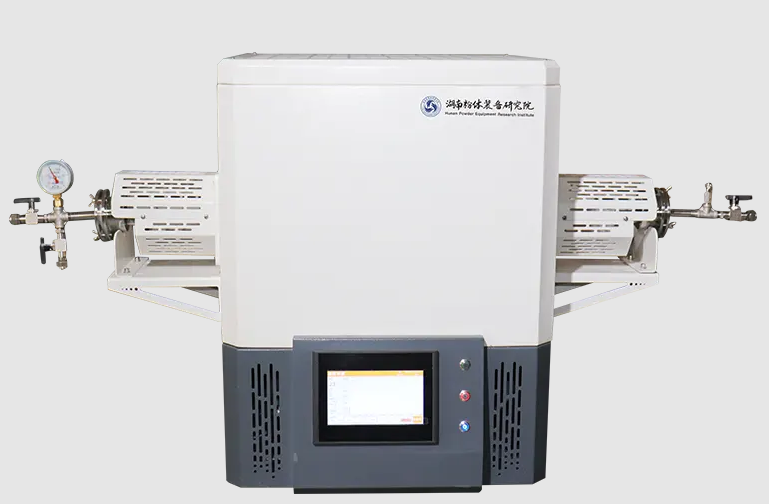

真空管式炉整机外观 双层风冷炉壳结构表面温度低于50℃

二、拆解真空管式炉的五个关键环节

环节一：炉管材质决定了温度天花板和气氛兼容性

炉管是整台设备里最先要确认的部件，因为它同时承担三个职责：承载样品、隔离气氛、承受热冲击。不同材质能承受的温度和适用的气氛完全不同，这是选型时最容易出错的地方。

高纯石英管：

• 软化温度在 1200℃ 附近；

• 透光性好、热膨胀系数极低、抗热震能力强；

• 适合 1200型 设备；

• 优势：升温降温过程中不容易炸裂，对多数气体呈惰性，价格相对温和；

• 限制：不耐氢氟酸和强碱，长期在还原性气氛中高温使用会逐渐失透、强度下降。

刚玉管（高纯氧化铝管）：

• 长期使用温度可以做到 1400℃至1600℃；

• 化学惰性更强，对氢气、一氧化碳等还原气氛的耐受性明显优于石英；

• 代价：抗热震性能差一些，升降温速率必须严格控制，否则容易开裂。

真空管式炉给出的标准配置里：

• 1200型 配石英管；

• 1400型 和 1600型 配刚玉管。

这个搭配不是随意安排的，而是材料特性与温度区间的必然结果。

• 如果实验需要在 1300℃以上的氢气气氛 中长时间保温，就只能选刚玉管机型；

• 如果只是 1200℃以下的惰性气氛退火，石英管机型性价比更高。

环节二：加热元件和炉膛材料共同决定了温度档位

加热元件的选择由目标温度直接决定，三种档位的对应关系非常清晰：

炉膛材料同样关键。这台设备采用的是日本技术真空吸附成型的优质氧化铝多晶纤维无机材料，这种纤维的导热系数低、比热容小、抗热震性好，带来的直接好处是：

• 保温性能极佳；

• 炉壳外表面温度可以控制在 50℃以下。

对实验室环境来说，这意味着设备周边不需要额外留出很大的散热空间，操作人员也不会被烫伤。

环节三：密封法兰与真空系统决定了气氛控制的边界

管式炉的价值很大程度上体现在密封性能上。湖南粉体采用 304不锈钢双层密封法兰，两端配可调节法兰支撑结构。

这个支撑结构的用意常被忽略：炉管在高温下会热膨胀，如果没有合理的支撑与补偿，管体会因受力不均而产生应力集中，长期使用后容易在冷端或热区交界处开裂。可调节支撑结构的作用就是把热膨胀的位移引导到可控方向，延长炉管使用寿命。

真空能力方面：

• 设备标配最大真空度可达 -0.1 MPa，也就是机械泵能达到的常规极限；

• 如果需要更高真空，可以配置分子泵机组，真空度可达 7×10⁻⁴ Pa。

这个数量级已经进入高真空范围，足以满足对氧含量极度敏感的金属粉末烧结、薄膜退火和表面清洁处理需求。

气氛系统则通过浮子流量计或质量流量计控制进气量：

选配时还有两个实用件：

• 快卸法兰：让装样和取样的效率大幅提升；

• 三通法兰：方便在不破坏主管路密封的前提下接入尾气分析或第二路气体。

环节四：50段可编程控温让工艺曲线可以精确复现

控温系统的价值在于工艺可复现。这台设备采用智能化50段可编程自动控制，可以设定多段升温、保温、降温曲线，包括不同阶段的升温速率和保温时长。

对于需要分阶段反应的工艺，比如先低温脱脂再高温烧结、或者先还原后合金化，多段程序是必需的，而不是可选功能。

控温精度±1℃，这个精度配合S型或B型热电偶，可以保证同一批次不同位置的样品经历基本一致的温程。

热电偶类型与温度区间是匹配的：

• K型适用于 1200℃以下；

• S型覆盖 1400℃档；

• B型用于 1600℃档。

如果温度档位选高了但热电偶配低了，测温本身就会失准，程序控制也就失去了意义。

升温速率限制在 ≤20℃/分钟，这个数字既是设备能力的边界，也是工艺安全的红线。对石英管和刚玉管来说，过快的升降温会带来热应力冲击，是炉管开裂的首要原因。做实验时不要为了省时间把升温速率拉满，尤其是大直径炉管。

环节五：安全保护是长期稳定运行的前提

高温设备的可靠性很大程度上取决于保护逻辑是否完整。这台设备配置了两类基础保护：

超温保护：当温度超过允许设定值时会自动断电。这对长时间无人值守的过夜实验尤其重要——热电偶故障、程序设定错误或者继电器粘连都可能造成温度失控，超温保护是最后一道闸门。

漏电保护：当炉体发生漏电时自动断电。高温电炉在潮湿季节、炉管破损或者绝缘老化的条件下存在漏电风险，这项保护直接关系到操作人员安全。

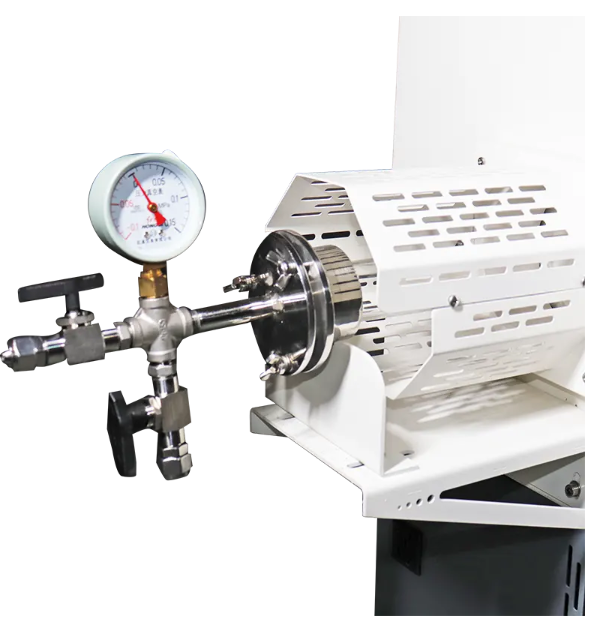

304不锈钢双层密封法兰与可调节支撑结构 延长炉管使用寿命

三、FTZB三档温度系列参数对照与选型逻辑

湖南粉体真空管式炉的型号规则是：FTZB-（温度档）-（加热元件代码）T-（炉管直径）/（加热区长度）。

三档温度系列的具体配置如下：

每个温度档位都提供 5种炉管直径（40、60、80、100、120 mm）与 2种加热区长度（300 mm、450 mm）的组合，合计 30个规格，覆盖从微量样品到大尺寸工件的完整需求区间。

炉管直径怎么定

直径决定了可放入的样品或坩埚尺寸，也决定了气氛置换所需的气体量和时间。

• 管径越小，置换越快、气体越省，但装样量受限；

• 实验室常规做几十克粉体样品，60 mm或80 mm 管径是常用区间；

• 如果要做小型工件整体热处理或者放置较大坩埚，就选 100 mm或120 mm。

要注意的是，管径越大，同样加热功率下达到目标温度所需时间越长，温度均匀性也略有下降。

加热区长度怎么定

• 300 mm 适合绝大多数小样品实验；

• 450 mm 适合需要更长恒温区或者连续通过式处理的场景。

恒温区长度通常小于加热区长度，加热区越长，中间可用于放置样品的恒温段越长。如果工艺对样品区域的温度均匀性要求高，长加热区机型更有优势。

标准配件与可选配件

标准配置包含：管堵4个、炉管1根、真空泵1台、真空密封法兰1套、真空压力表1个，开箱即可完成基本的真空与气氛实验。

可选配件包括：

• 真空系统升级（旋片式机械泵、扩散泵、分子泵）；

• 气氛系统（浮子流量计、质量流量计）；

• 快卸法兰与三通法兰。

需要长期在氢气或还原性气氛下作业的用户，建议在采购阶段就把气氛系统和快卸法兰一并纳入配置。

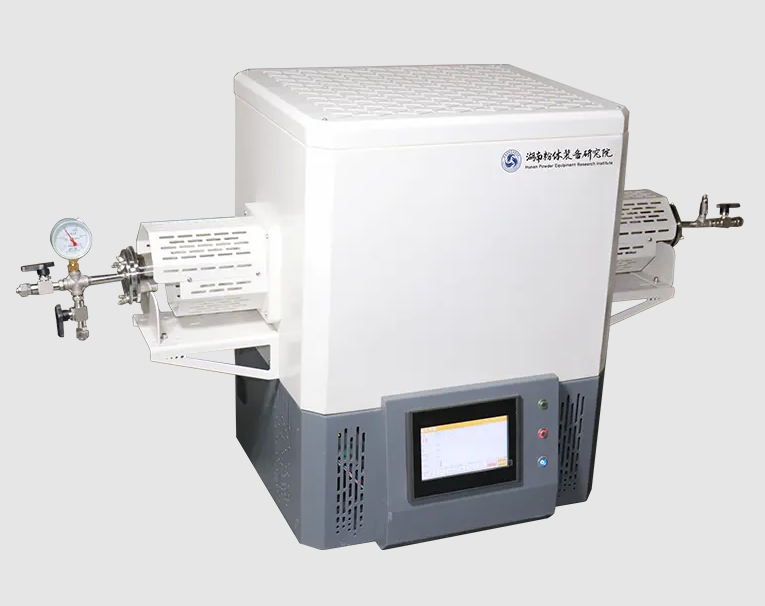

真空机组与气氛系统可选配 从机械泵到分子泵覆盖不同真空度需求

四、六个典型应用场景与工艺要点

1. 锂电池正极材料的烧结与改性

三元材料、磷酸铁锂、富锂锰基材料的合成普遍需要在氧气或空气气氛下高温焙烧，而部分包覆与掺杂工艺则需要惰性气氛保护。

管式炉的小管径优势在这类场景里体现得非常明显：气氛置换速度快，可以精确控制氧分压，避免材料在升温阶段因缺氧而出现价态异常。用 1200型配石英管 做小批量配方筛选，是实验室阶段性价比很高的方案。

2. 电子陶瓷与MLCC介质粉体

钛酸钡基介质材料对气氛极为敏感，还原气氛烧结可以降低镍内电极的氧化风险，但后续又需要重新氧化处理来恢复绝缘性能。

这种“先还原后氧化”的两段式工艺，正是 50段可编程控温系统 的典型用武之地。管式炉可以在同一程序内完成气氛切换与温度曲线的联动，工艺可复现性远高于手动操作的箱式炉。

3. 金属粉末的还原与退火

钨、钼、铜、镍等金属粉末在制备和储存过程中表面会形成氧化层，氢气还原是常用的提纯手段。

这类工艺需要 1400℃左右 的温度，且必须在纯氢或氢氮混合气氛下进行，只能选择刚玉管配硅碳棒或硅钼棒的 1400型、1600型 机型。

真空退火则用于消除加工应力、改善粉末烧结活性，7×10⁻⁴ Pa 的高真空配置可以把残余氧和水汽压到极低水平。

4. 碳材料与石墨化前驱体处理

碳纳米管、石墨烯、硬碳负极材料在制备过程中往往需要惰性气氛下的高温石墨化处理。

1600型机型配合氩气气氛，可以满足大部分碳材料的中试级处理需求。需要注意的是碳材料在高温下可能与石英管发生反应，这类工况优先选刚玉管。

5. 催化剂载体与环保材料

脱硝催化剂、分子筛、活性炭载体的焙烧与活化，通常需要精确控制气氛和升温曲线。

管式炉的密封性可以避免挥发性组分在升温阶段逸散过快，也能在需要时通入水蒸气或特定反应气进行改性处理。

6. 地质、土壤与科研样品前处理

地质样品、土壤样品在元素分析前的灰化与灼烧，以及高校教学中各类材料的热处理实验，对设备的要求是操作简单、结果稳定、安全可靠。

湖南粉体这台管式炉的升温速率限制、超温保护和漏电保护设计，在教学场景下能有效降低误操作带来的风险。

如果应用方向偏向更大尺寸工件的常规高温处理，不需要严格的气氛控制，那么马弗炉会是更经济的方案；如果需要在更大空间内实现气氛或真空处理，则可以参考高温炉栏目下的其他机型。

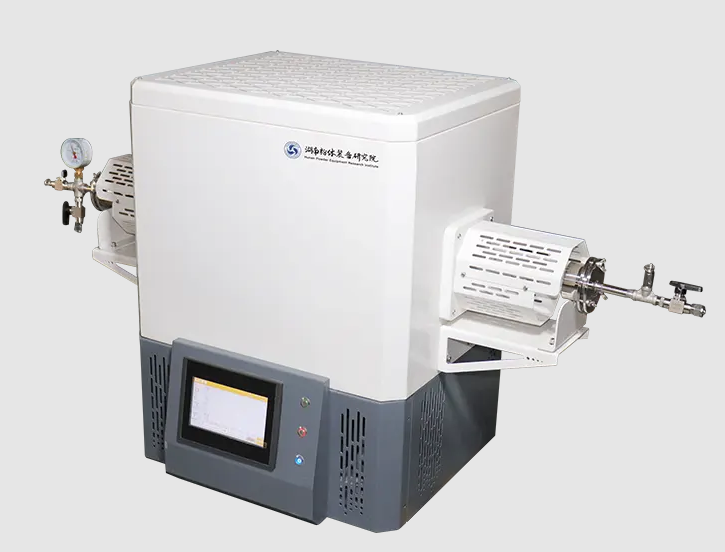

管式炉小管径密封空间适合精确控制气氛与氧分压的材料热处理实验

五、选型避坑：五个最容易被忽略的细节

第一，不要用最高温度当作工作温度。
三档系列的最高温度分别是1200℃、1400℃、1600℃，但对应的工作温度是1100℃、1300℃、1500℃。最高温度是短时极限，长期连续运行应该按工作温度来设定，否则加热元件和炉管的寿命会大幅缩短。

第二，气氛类型要和炉管材质匹配。
石英管适合惰性气氛和氧化气氛，在强还原气氛中高温长期使用会加速老化；刚玉管对还原气氛的耐受性更好。氢气作业还要额外注意尾气排放和防爆，不能用密闭空间直接排气。

第三，真空度和升温速率往往互相牵制。
高真空条件下气体传热能力大幅下降，炉内温度均匀性会变差，实际升温速率可能达不到设定值。做高真空实验时，建议适当延长保温时间，并在样品附近布置独立的测温点做校准。

第四，法兰支撑结构需要定期检查。
可调节法兰支撑是延长炉管寿命的关键部件，但长期高温运行后螺栓可能出现松动或卡死。建议每次实验前后检查支撑状态，发现炉管有轻微位移要及时调整。

第五，配件要按实际工艺一次性配齐。
只配标准件（管堵、炉管、真空泵、密封法兰、压力表）可以完成基础实验，但一旦涉及多组分气氛、高真空或者频繁装取样，后补配件的成本和时间都更高。建议在方案阶段就把气氛系统、快卸法兰、三通法兰的配置一并确定。

六、关于真空管式炉的常见问题

问：管式炉和箱式炉到底该怎么选？
答：看样品是否需要受控气氛。如果样品可以在空气中完成处理，箱式炉结构简单、装样量大、成本低；如果样品必须隔绝氧气或在特定气氛中反应，管式炉的密封性和气氛置换效率是箱式炉无法比拟的。

问：石英管和刚玉管能互换吗？
答：同温度档位下不建议随意互换。1200型配石英管、1400型和1600型配刚玉管是经过材料匹配的设计，刚玉管在1200型上使用虽然温度上没问题，但会改变炉膛内的热场分布和升降温特性，需要重新做工艺验证。

问：设备能连续长时间运行吗？
答：可以，前提是把温度设定在工作温度以内，并且保证冷却系统正常。双层风冷结构保证了炉壳表面温度低于50℃，但长期连续运行时建议定期检查风道是否积尘。

问：可以同时通两种气体吗？
答：可以。选配质量流量计后可以实现多路气体的精确配比，配合三通法兰可以在不破坏密封的情况下接入第二路气源或尾气分析装置。

问：升温速率为什么限制在20℃/分钟？
答：这是炉管材质的热应力承受极限决定的。石英管和刚玉管的抗热震能力有限，超过这个速率容易在管体内部产生微裂纹，初期不易察觉，但会在后续使用中突然开裂。

结语

真空管式炉的价值不在于温度有多高，而在于它把 “温度” 和 “气氛” 这两个变量同时握在了手里。对于需要在受控环境中完成高温反应的材料研究来说，这种能力直接决定了实验能不能做成、工艺能不能复现。

选型时把 炉管材质、温度档位、真空需求、气氛类型和控温段数 这五个维度理清楚，基本就能锁定合适的规格。

如果希望进一步核对具体规格与配件配置，可以直接查阅真空管式炉产品详情页的完整参数表。更多烧结系列设备的配置信息，可以从产品中心进入对应栏目查看。
