三次元旋振筛怎么选？筛分层数、筛网规格与处理量要一起看

一批粉体好不容易磨到目标粒度，却在筛分环节反复返工：细粉混在粗颗粒里出不去，产量上不去，换了几种筛网也没明显改善。出现这种情况，先别急着认定筛网精度不够，问题常常出在选型逻辑上——只盯着目数，没把物料特性、筛分层数和设备尺寸放在一起权衡。

粉体筛分不是"把网换上就行"的事。三次元旋振筛是粉体分级、除杂、过滤环节常见的设备类型，靠电机上下两端的偏心重锤，把旋转运动转成水平、垂直、倾斜的三次元运动，让颗粒在筛面上翻滚透筛。同一张筛网放在振动方式不同的设备上，透筛率可能差出一截；同一物料在直径不同的筛面上处理，单位通过量也完全不同。所以选型要从工况倒推，而不是照着型号表正着挑。

粉体筛分难在哪：先还原你实际遇到的情况

筛分工序的问题通常可以归成几类。一类是分级不准，目标粒径以下的小颗粒没能全部透筛，混在筛上物里被当作粗料处理；一类是产量受限，筛分速度跟不上前后工序的节拍，磨机等筛机、包装线等筛机；还有一类是堵网和糊网，物料水分偏高或者颗粒形状不规则时，网孔被反复堵塞，筛分效率明显下降；再有就是扬尘和环境污染，敞开式筛分在细粉物料上很难控制。

这几类问题指向的设备需求并不相同。追求分级精度，要看筛网的张紧方式和振动能否让细颗粒有足够机会接触网面；追求产量，要看有效筛分面积和设备尺寸；担心堵网，要看振动形式能不能让物料在筛面上保持松散和运动；控制扬尘，则要关注设备的密封结构。

把工况想清楚之后，再来看设备本身。三次元旋振筛之所以在粉体行业被广泛采用，和它的运动形式直接相关——它不是简单地把筛面摇来摇去，而是让筛面同时参与水平、垂直、倾斜三个方向的运动。官网对工作原理的描述很明确：直立式电机作为激振源，电机上下两端安装偏心重锤，把电机的旋转运动转变成三次元运动并传递给筛面；通过调节上下两端重锤的相位角，可以改变物料在筛面上的运动轨迹。这意味着物料在筛面上不是单方向滑过，而是在跳动、翻滚、螺旋前进的过程中不断与网孔接触，细颗粒透筛的机会明显增多，物料在筛面上的停留时间也可以根据工艺需要调整。

判断需求的三组条件：材料、目标粒度和批量

选型最先要确认的不是买多大的机器，而是三组工艺条件。这三组条件决定了筛网怎么配、设备做多大、层数选几层。

物料自身的性质

物料的形状、密度、含水量、是否容易产生静电，直接影响筛分表现。球形度好的颗粒透筛相对顺畅；片状、针状颗粒在过筛时容易卡在网孔里；含水量偏高的粉体在振动过程中可能结团，堵塞筛网；粒径细、容易扬尘的物料则对密封要求更高。三次元旋振筛的振动方式本身对松散物料比较友好，但具体到某一种物料能不能筛、筛到什么程度，仍要通过实际样品测试确认，网上的经验数据只能作为参考。

进料粒度与目标粒度

进料中最大颗粒的尺寸，决定了筛网规格的选配范围；目标分级点，决定了筛网孔径。湖南粉体ZS系列三次元旋振筛的技术参数里，最大物料尺寸标注为50mm，筛网规格范围为0.02~50mm，这个区间覆盖了从较粗颗粒到较细粉体的常见筛分需求。需要提醒的是，筛网规格0.02mm量级对应的是非常细的筛分，细粉筛分时透筛效率与振动参数、物料状态的关系会更敏感，一般建议结合实际物料先做试验。

单批处理量与生产节拍

单位时间要处理多少物料，直接对应设备的有效筛分面积。同一台设备，筛分面积越大，物料在筛面上铺开的厚度越薄，透筛效率越高。ZS系列从ZS-600到ZS-1800，有效筛分面积从0.23㎡逐步增加到2.4㎡，对应的处理规模差异明显。实验室验证、小批量中试和大规模连续生产，需要的设备规格完全不同，先估出目标产能，才能把规格范围缩小。

三次元旋振筛如何把"三次元运动"变成筛分能力

理解了工况，再回来看这台设备本身的工作逻辑，会比较清楚它适合解决什么问题。ZS系列三次元旋振筛的核心结构并不复杂：一台直立式电机作为激振源，电机轴上下两端各装一组偏心重锤。电机旋转时，偏心重锤产生的离心力并不完全沿一个方向作用，而是叠加成水平和垂直方向交替变化的激振力，再配合重锤倾斜安装产生的倾斜分量，最终在筛面上形成水平、垂直、倾斜三个方向复合的三次元运动。

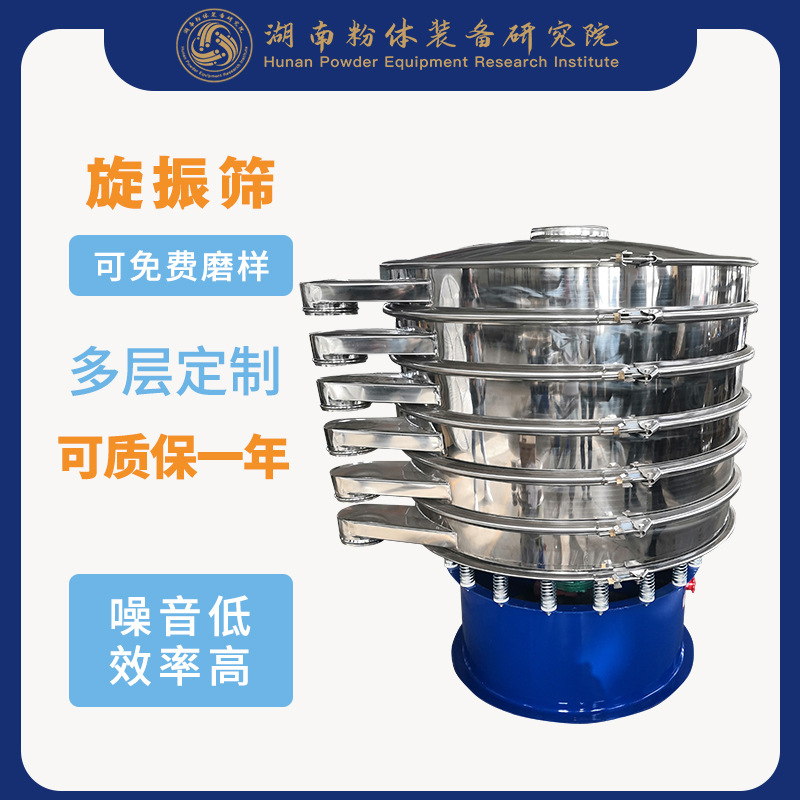

三次元旋振筛依靠直立电机与偏心重锤产生三维复合振动，物料在筛面上翻滚透筛，实际配置以产品页面为准。

这套运动形式对筛分过程有三个实际意义。其一，物料被不断抛起又落下，网孔不易被连续压实的物料层堵死，颗粒之间保持松散；其二，水平方向的运动推动物料向排料口移动，垂直方向的抛掷让细颗粒有机会脱离物料层接触网面，两者结合使透筛更充分；其三，通过调整上下重锤的相位角，可以改变物料在筛面上的运动轨迹——需要延长筛分时间、提高分级精度时，可以让物料走更长的路径；需要加快排料、提高产量时，可以调成更直接的排出轨迹。这一调节手段，让同一台设备可以在"精度优先"和"产量优先"之间切换。

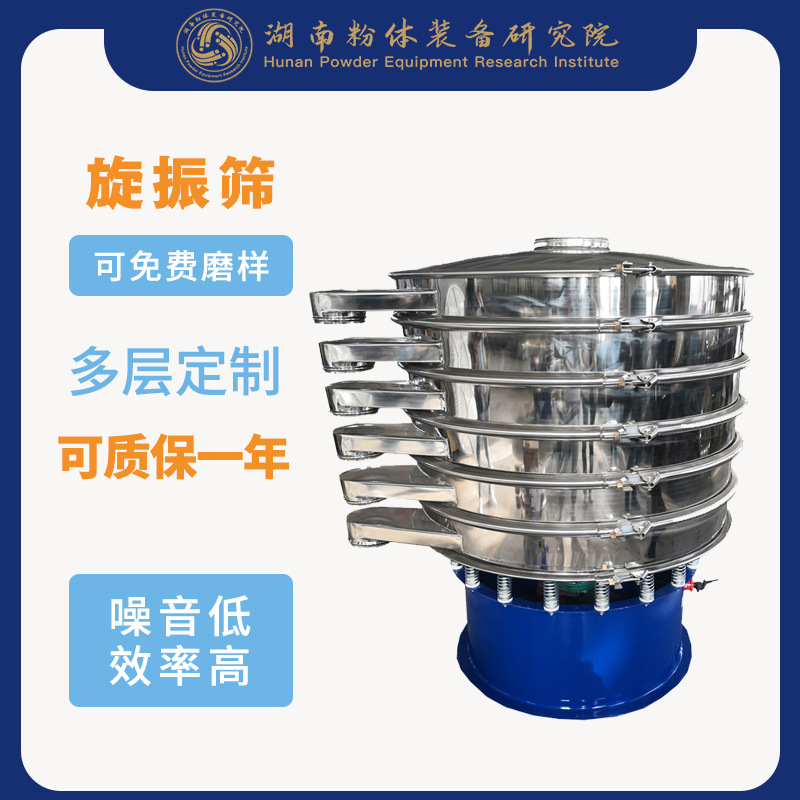

三次元旋振筛的筛框与网层结构，筛分层数可按工艺需要配置，具体以产品页面为准。

筛分层数的概念也在这里体现。ZS系列标注的筛分层数为1~5层，把多层不同孔径的筛网上下叠放，一次进料就能同时分出多个粒度区间：上层截留粗颗粒，中层分出中间粒径，下层收集细粉，透过最细筛网的则进入下一道工序。对需要同时获得多个级分的物料，多层配置省去了反复过筛的环节。

ZS系列六个规格：从处理规模反推设备大小

湖南粉体ZS系列共六个规格，区分它们的核心维度是有效直径和有效筛分面积。官网技术参数给出如下数据：

六个规格共同的工作参数包括：振动频率1440r/min，双振幅2~3mm，筛网规格0.02~50mm，最大物料尺寸50mm，筛分效率官网标注为85%-95%。需要注意的是，表中筛分层数范围是1~5层，即每个规格都支持多层配置，实际层数根据分级需求确定。

看这张表时，值得留意的并不是"最大能到ZS-1800"，而是振动力与电机功率的匹配关系。从ZS-600到ZS-1800，振动力从5000N提高到50000N，电机功率从0.55kW提高到2.2kW。筛面直径越大、筛分层数越多，需要带动的筛框和物料总质量越大，激振力不足时会出现筛面振动不均匀、边缘物料运动缓慢的情况。反过来，在小规格设备上盲目追求大激振力，又可能让细粉在筛面上弹跳过度、来不及透筛就被抛出。振动力与筛面尺寸、物料负载匹配，是旋振筛选型里比"功率越大越好"更实际的一条原则。

规格选择通常从处理规模反推：实验室或小批量研发，ZS-600、ZS-800即可覆盖，占地小、换网方便；中试和小规模生产，ZS-1000、ZS-1200是常见区间；大批量连续生产再考虑ZS-1500、ZS-1800。这个对应关系并非一成不变——物料特性会改变单台设备的实际通过量，比如细粉比粗颗粒难筛，同样规格下处理细粉的产能会低于处理粗颗粒。

不同工况分别该关注哪些配置

选型落到配置层面，可以按工况把关注点拆开看。下表列出的对应关系可以帮助快速定位，但最终配置仍要结合具体物料确认。

多层筛分要特别注意层数增加带来的两个代价。一是筛下物料的运动路径变长，通过时间增加，单批处理量会相应下降；二是每层筛网都要张紧到位，否则筛网松弛会造成局部漏料或筛分不均。因此不是层数越多越好，而是根据需要的级分数量来确定。

接触物料的材质是另一个容易被忽略的项。粉体直接接触筛网、筛框和出料口，物料对金属离子敏感、对卫生要求高时，筛网材质和密封件材质需要单独确认。湖南粉体在筛分系列里同时提供三次元旋振筛、小型实验室筛分机、不锈钢振筛机等不同定位的设备，工业产线筛分和实验室粒度分析需要的设备并不相同，材质与结构上也有明显区分。

选型前建议准备这些信息

把信息准备得越完整，设备方案越能贴合实际工况。到这一步，建议按下面的清单逐项整理：

• 物料名称与基本性质（形状、密度、含水量、是否易扬尘或结团）
• 进料粒度范围与目标分级点（需要分成几个粒度区间）
• 筛分方式（干筛或湿筛）
• 目标处理量（单批或每小时多少公斤）
• 筛分层数需求（需要同时分出几个级分）
• 接触材质与洁净度要求（是否对金属离子或卫生敏感）
• 安装空间与电源条件

其中"筛分方式"值得单独说明。三次元旋振筛既可处理干粉，也可用于带液体的筛分过滤场景，但湿筛时物料的含水量、流动性对透筛影响更大，配置思路上与干筛有明显差异，沟通时最好明确说明物料是以粉体形态还是浆料形态进入筛分。

一次完整的选型，通常不是看参数表就能定下来的。粒径分布窄、产量要求高的物料，最好先用实际样品在对应规格的设备上做一次筛分验证，确认透筛效率和产能数据，再确定最终配置。毕竟同一台三次元旋振筛处理面粉和处理陶瓷粉的实际通过量可能相差数倍，样品测试得到的结论远比估算可靠。

筛分与研磨是同一套粉体工艺的两端

粉体处理产线里，筛分往往紧跟在研磨或破碎之后，承担粒度把关的角色。磨机把物料磨到目标粒径范围，如果后续没有可靠的筛分分级，粗颗粒混入成品会影响下游使用；反过来，筛分设备选得过小，又会反过来拖慢整条产线的节拍。所以选筛分设备时，把它放进整条工艺链路里看，比单独看一台设备更合理——上游研磨的出料粒度分布、下游对粒径区间的接受范围，都会影响筛网规格与层数的最终确定。

湖南粉体把筛分设备单列为产品系列，与研磨、破碎、混合等环节配套。需要做实验室粒度分析、验证筛分效果时，可以先用小型实验室筛分机配合标准试验筛完成样品检测，确定可行的粒径分级方案后，再放大到三次元旋振筛这类生产型设备上，是一条比较稳妥的路径。实验室筛分机的目的是快速测定粒度分布，与生产型旋振筛的连续筛分定位不同，两者配合使用能减少放大过程中的偏差。

三次元旋振筛选型的核心，是把物料性质、分级要求、处理规模和设备规格放在同一张表上对照，而不是孤立地比较某个参数。先明确工艺条件，再按有效筛分面积、筛分层数、振动力与材质的顺序逐项收敛，配合样品测试兜底，多数筛分难题都能落到一个可执行的配置方案上。ZS系列从实验室规格到大型生产规格的跨度，本身就是为了覆盖不同规模的需求，具体到某条产线选哪个规格、配几层筛网、用什么材质，需要结合物料和产能综合确认。
