高粘度浆料分散时常出现的打不散、漩涡与返粗
在涂料、油墨、颜料、胶粘剂等以粉体为原料的浆料生产中，"打不散"是非常常见的现象——操作员加完粉体，启动分散机后，罐内液面只是形成一个深深的漏斗状漩涡，液面上下翻滚却看不到粉体真正被打开；出料时取样点又能明显看到颗粒、颗粒片、滤网残留也偏大。这三种现象常常同时出现，而且与浆料粘度的关联极为紧密。
当浆料黏度处于中低区间（约 1000–5000 mPa·s）时，分散盘周围的液体容易被甩出形成漩涡，粉体在罐内被反复翻动，整体"似乎在分散"；而当黏度继续上升到 1 万 mPa·s 甚至更高时，液面漩涡显著变浅甚至消失，浆料变成一整块挂在分散盘上"跟着转"，这时再延长分散时间也难以把团聚体进一步打开。
罐底黏附或罐壁挂料是另一个常见伴随表现。粉体颗粒密度往往高于浆料基液，在搅拌初期若没有真正形成向下推动的循环，颗粒会先沉积在罐底；粘壁则与浆料中溶剂挥发、温升导致的局部增稠有关，会在后续生产中持续产生颗粒源，最终在成品过滤环节表现为"返粗"。
浆料打不散的根本原因多在分散盘工作状态
分散工序的目的是借助分散盘高速旋转产生的剪切、撞击与摩擦作用，把粉体团聚体拆开并把粉体颗粒均匀分布到液相中。要让分散盘真正起作用，必须同时满足三个条件：分散盘边缘的线速度足够、分散盘与物料的相对位置正确、单次投料量没有超出分散盘的工作半径。
分散盘线速度与浆料粘度不匹配
分散盘旋转时，作用于浆料的剪切力与盘边缘线速度（v = π × 盘径 × 转速）几乎呈正比；同样盘径下，转速越高剪切力越大，能处理的浆料粘度上限也越高。在中低粘度下"看得见的漩涡"其实是被甩出去的液体在循环，并不代表粉体被充分剪切；当粘度上升时，原转速下的线速度就显得不够，分散效果迅速下降。
分散盘高度位置不当
分散盘太高，会露出液面、失去浸没搅拌效果，仅在液面附近形成飞溅；分散盘太低，则压住罐底，反而把沉积粉体进一步压实、并把大量功率消耗在推动底料上。正确的位置通常为分散盘浸没约 1.5–2 倍盘径深度、距罐底约 0.5–1 倍盘径高度，能让浆料在罐内形成上下循环。
一次性投料超出分散盘有效作用范围
分散盘的有效剪切半径大致等于盘径的 1–1.5 倍，超出该半径的物料只能靠液流循环缓慢带到分散盘附近。如果一次性把全部粉体投入，靠近罐壁的浆料在相当长时间里处于"未剪切"状态，团聚体就以原始状态被带到过滤、研磨等下游工序，最终表现为成品返粗。
液压单轴分散机如何用结构配置解决这类问题
针对上面三个层面的问题，液压单轴分散机在结构上同时给出了三处可调手段——液压升降、变频调速与五部分协同。这是它和普通搅拌机最直接的区别，也是它在涂料、油墨、颜料、胶粘剂等中高粘度浆料生产中被普遍使用的原因。
液压升降让分散盘高度可调
液压单轴分散机的分散盘通过液压（或气动）升降机构驱动，按工艺要求把盘高度停在目标浸没位置。在线速度章节提到的"1.5–2 倍盘径浸没、0.5–1 倍盘径罐底距"是经验区间，但实际浆料粘度、液面变化和投料节奏都会让"目标高度"漂移；液压升降让操作员在生产中按观察到的漩涡形状、罐底沉积和粘壁情况实时调盘高度，比固定式搅拌更稳定。官方的官网资料中明确给出升降行程 800 mm，对应一批次 200–2000 L 量级浆料罐都能覆盖。

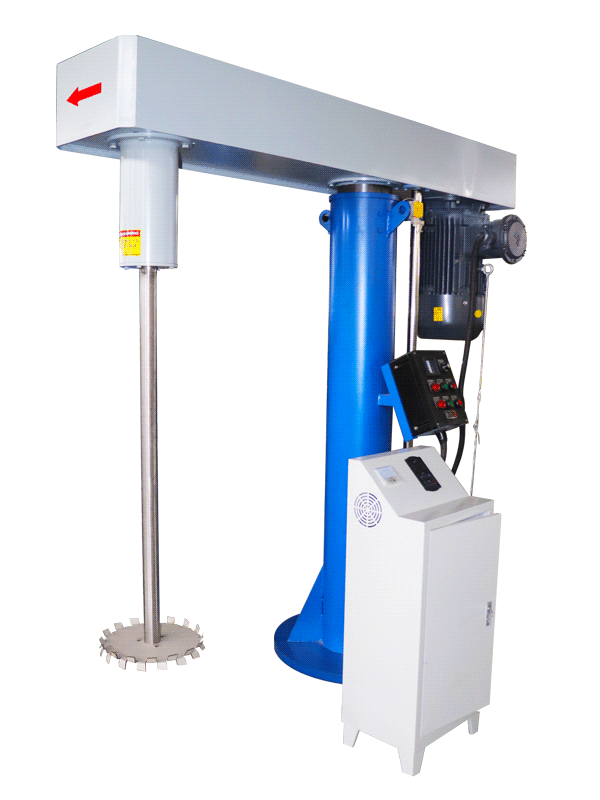

液压单轴分散机整机结构（顶置电机、液压升降立柱、分散盘与电控柜），实际配置以对应产品页面为准。
变频调速实现"先低速后高速"
对于高粘度浆料，单一固定转速很难兼顾"粉体润湿"与"团聚体打开"两个阶段。液压单轴分散机采用变频调速，可以让操作员在加粉阶段使用低速（让粉体被基液逐步润湿而不被甩出液面），随后再逐步升速到工作转速完成剪切。变频调速本身也是其结构说明中强调的一项配置：在官方的产品介绍里，与液压升降、防爆配置并列，被视为这台设备与"普通电动分散机"的核心差异。
五部分结构对分散过程的分工
液压单轴分散机由液压系统、主传动、搅拌系统、导向机构、电控箱五部分组成，各部分在分散过程中承担不同分工：液压系统负责升降压力与速度、主传动决定分散盘的最高转速和功率、搅拌系统承载分散盘并把扭矩传到浆料、导向机构保证分散盘升降时不偏摆、电控箱集成变频调速和操作界面。五部分中任何一项配置不足，分散效果都会受限，例如升降行程够了但导向不稳，盘在高速下抖动，盘边缘线速度实际上波动，反而无法达到设计的剪切力。这种"五部分相互约束"的特点意味着选型时不能只看主电机功率一个数字，升降油缸的额定推力、减速机的低速扭矩、导向立柱的抗偏摆刚度都会反过来限制主传动能稳定输出的最高线速度。把官网列出的 FS-5.5 到 FS-55 九个功率档位当成"主传动上限"来匹配，对应的液压系统、导向机构和电控箱也应同步按这一上限来选，否则高功率档位在工厂现场只能停在更低转速下使用，"打不散"问题也就无法真正缓解。
真正影响分散效果的几个工艺参数
在用户实际使用液压单轴分散机时，几个参数对成品质量的影响往往比设备型号本身更大。
分散盘线速度
对中粘度浆料（涂料、油墨），行业经验是分散盘边缘线速度控制在 15–25 m/s 之间比较稳妥。线速度过低，分散盘对团聚体的剪切力不足；过高则温升明显，并可能把溶剂挥发速率拉高，使浆料局部粘度上升、加重返粗。

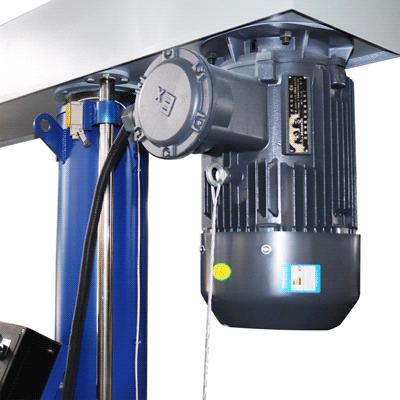

液压单轴分散机顶部防爆电机与减速机细节，主传动部分决定分散盘最高转速与功率。
分散盘浸没深度与位置
分散盘在液面下、罐底之上的位置决定了浆料上下循环路径。盘太靠近液面会让粉体飞溅、形成干斑；盘太靠近罐底则会出现"压底"——罐底物料被压实、罐壁物料缺乏剪切，最终表现为出料颗粒偏大。这两项参数通常需要结合分散盘盘径和罐体内径做匹配，并通过液压升降现场校准。
一次投料量与批次节奏
一次性投料超出分散盘工作半径时，外圈粉体只能靠液流循环进入分散区，分散时间被迫延长；分批投料可以让每次进入分散区的粉体在最短时间内被打散，整体更均匀。生产中常用"先低速分批加粉、液面基本铺满后再高速分散"的两段法。
温升与防爆配置
分散过程中机械能转化为热能，罐内温度会持续上升。当温度上升到某一临界点（如溶剂闪点附近、或浆料粘度对温度敏感的窗口），浆料粘度可能反向升高、加剧团聚。液压单轴分散机在产品介绍中明确提到"配防爆配置"，对于易燃溶剂体系、有机硅或高温油墨工艺，这一点是必须确认的工艺前提。对于溶剂型涂料和油墨，温度每升高 10 ℃，表观粘度常常下降 10%–30%，但同时溶剂挥发会加快，一旦超过闪点就有即时的安全风险；这也是液压单轴分散机把防爆配置列入产品介绍的原因——它解决的不只是电气安全，更关系到工艺窗口本身。
实际投料和操作时的两段工艺
把分散机开起来只是分散工序的开始，真正的分散效果往往由投料顺序与速度曲线决定。
起步阶段：低速润湿与粉体加入
启动后先以低速运行，让基液在分散盘作用下形成缓慢的循环；按比例分批把粉体加入罐内，每批粉体加入后保持低速一段时间，等粉体被基液完全润湿、液面不再有明显干粉后再投下一批。这一阶段核心是避免粉体被甩出液面形成干斑，并防止一次性投料超出分散盘工作半径。
高速阶段：分散与粘度调整
当所有粉体投完、液面基本恢复平整后，把变频调速逐步升到工作转速，进入真正的剪切分散阶段。高速阶段持续时间通常以"取样观察+细度检测"为准，而非固定时长；当浆料粘度达到目标后，可逐步降速、加溶剂或助剂做最终调整，避免高速停机造成的局部漩涡突然塌陷。这一阶段完成后应及时把分散盘升出液面，避免残余浆料粘盘。
选型前还需要确认的事
回到选型本身，决定液压单轴分散机能否解决"打不散、返粗"问题的，并不是单一功率数字，而是浆料本身的几个性质。
如果是新配方上马，建议先在实验室用 实验分散机 把粉体润湿条件、初步分散时间和粘度曲线摸清楚，再把数据交给生产侧做设备匹配。实验分散机本身既能用分散盘做打浆，也能换上研磨棒做带冷却夹套的小批量砂磨，适合在实验室把"先分散再研磨"的两段工艺打通。
如果浆料粘度上限很高、需要进一步把颗粒降到微米级，单靠分散机并不足够——分散机的强项是润湿与打开团聚体，最终细度通常由 三辊研磨机 或纳米砂磨机收尾。三辊研磨机在高粘度浆料体系中以辊缝间的真实剪切力著称，是分散工序下游最常见的衔接设备。
在和供应商沟通具体型号时，把一次投料量、目标粘度、目标细度、溶剂闪点与是否需要防爆这几项列清楚，再结合官网给出的功率档位（FS-5.5 到 FS-55 共九个功率等级）和升降行程做匹配，通常就能把"打不散"这件事定位到具体可调整的工艺参数上。再回过头整理具体的沟通清单：除了功率档位（FS-5.5 到 FS-55）与升降行程 800 mm 这两个直接出现在官网表格里的参数之外，一次投料量对应的批次体积、最高运行粘度、目标最终细度、溶剂闪点与防爆要求也建议一并确认。设备到手之后，先用接近配方的小批量在实验分散机上把投料节奏和速度曲线摸清，再把整套工艺平移到液压单轴分散机上做生产确认——这两步打通后，"打不散、漩涡空转、出料返粗"的现象才会从生产现场真正消失。
