真空捏合机如何捏合高粘度物料？Z形双轴桨与真空脱泡解析

高粘度物料为什么难捏合，真空捏合机要解决的是什么

硅酮密封胶、硅橡胶混炼胶、电池浆料、CMC纤维素这类物料有一个共同点：粘度高、弹性大。放进普通搅拌设备里，桨叶转起来物料常常整块跟着转，局部翻不动，粉体或填料还容易团聚成小团，混合结果并不均匀。真空捏合机面对的正是这类物料，它们在捏合过程中很容易把空气裹进去，成品里留下细小气泡，固化后出现针孔，密度和外观一致性也随之变差。

这类设备的思路是把混合和脱气放在同一道工序里完成。缸体在捏合过程中被抽成负压，物料一边被Z形双轴桨反复揉搓，一边把裹入的空气排出，混炼、捏合、破碎与重新聚合在同一个容器内进行。湖南粉体装备的真空捏合机型号为NHJ，目前有NHJ-5L与NHJ-10L两个规格，定位就是高粘度、高弹塑性物料的混炼与捏合工艺。

从应用范围看，捏合工艺覆盖的行业比很多人预想的要宽。化工、塑料、硅橡胶、食品、淀粉、纤维素（CMC）、铅笔、碳素、染料、电玉粉等领域都会用到捏合；具体到产品，硅酮密封胶、硅酮结构胶、中性玻璃胶、中性防霉胶、中性耐候胶、硫化硅橡胶、有机硅树脂、丁基胶、混炼胶，以及PP、PVC、PE、BMC、电池浆料、油墨、颜料、泡泡糖、口香糖等，都属于典型的处理对象。这些物料的共同特征是高粘度或高弹塑性，靠单一方向的搅拌很难在合理时间内做到均匀。

真空捏合机怎样完成捏合与脱泡

理解它的工作方式，需要把"桨怎么动"和"缸内为什么是负压"分开看，这两部分共同决定了最终的捏合效果。

Z形双轴桨的挤压与剪切运动

这类设备属于卧式双轴平行结构，两根搅拌轴呈Z形布置，桨叶按阿基米德螺旋线展开，两桨水平配置，工作时同向旋转但转速不同。动力由电机经减速机传到主动桨，再通过走齿轮带动从动桨，两轴之间形成一快一慢的速度差。

这个速度差带来的效果，是物料在缸内同时受到几个不同方向的力。螺旋叶带动物料既作轴向挤压，又作径向挤压；既出现高速挤压，也出现低速挤压；既有挤压运动，也有分离运动。物料被反复揉、搓、掺和，在缸内不断改变位置和受力方向，混合均匀度随之提高，物料之间的物理与化学反应也会被加快。搅拌轴采用全实心结构，两轴一快一慢的配置让设备对物料不只是混合，还带有明显的剪切作用，这对高粘度胶料和浆料尤其重要。

抽真空在捏合过程中起什么作用

如果只做机械捏合，物料里裹入的空气很难靠搅拌本身排干净。真空型的做法是在捏合过程中持续抽真空，让缸内维持负压状态，空气在压差作用下从物料内部逸出，成品更密实，大气泡明显减少。技术参数表给出的真空型真空度为-0.09MPa，工作原理说明中提到的真空度可达0.094MPa，两个数值反映的是同一量级的高真空状态，实际能达到的真空度与设备密封、物料状态和使用条件有关。

设备在结构上采用真空平衡箱设计，目的是避免无填料磨损产生的黑粒进入缸体，这对物料纯度要求较高的场合有实际意义，同时对脱水效果也有帮助。对于需要控制杂质含量和内部气孔的硅橡胶、密封胶和电子浆料类物料，这一点往往比单纯的搅拌速度更值得关注。

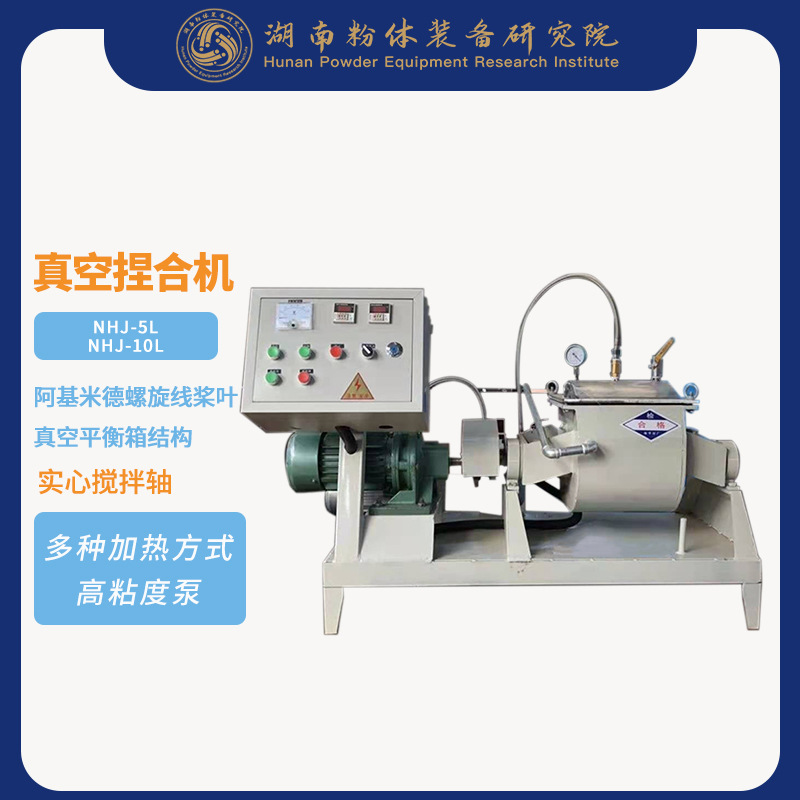

整机结构示意，缸体、搅拌传动与出料部分布局，实际配置以对应产品页面为准。

哪些参数真正决定使用效果

技术参数表上的数字不少，但真正影响日常使用的主要是下面几项。看参数时不妨先想清楚自己的物料和批量，再回头对照数值，能避免被无关指标干扰。

有效容积与投料量。 NHJ-5L的有效容积为5L、投料量3.5L，NHJ-10L的有效容积为10L、投料量7L。投料量明显低于有效容积，原因是捏合过程需要给物料留出翻动和揉搓的空间，装得太满，桨叶无法带动物料形成有效循环，混合和脱泡效果都会打折扣。

拌浆转速。 两个规格的拌浆转速均为33/23 r/min，对应快慢两轴。转速本身不高，符合高粘度物料"慢速高剪切"的处理逻辑——靠桨叶与物料之间的相对运动产生挤压和剪切，而不是靠转速把物料甩起来。

主电机功率。 NHJ-5L与NHJ-10L的主电机功率为1.1-1.5kW。功率与容积、物料粘度共同决定设备能否稳定带载运行，处理粘度偏高的胶料时，功率余量比额定值更值得确认。

真空度与压力。 真空型真空度为-0.09MPa，压力型压力为0.45MPa，蒸汽压力为0.3MPa。抽真空还是加压，取决于工艺是排气密实，还是需要压力辅助成型。

出料方式。 高温型采用手动翻缸，其他型可选手动翻缸或下出料。出料方式直接影响人工强度和批次周转效率，选配高粘度泵后，底部出料可以减少人工干预。

加热方式与功率。 其他型可采用电加热或蒸汽加热，电加热功率为1.8kW；高温型电加热功率为6-10kW与8-10kW。加热方式与目标工艺温度、车间是否有蒸汽条件直接相关。

外形尺寸与重量。 参数表给出的外形尺寸为1100×1000×520mm，NHJ-5L与NHJ-10L的重量分别落在210300kg与250340kg区间。设备需要吊装就位，缸体、传动与出料部分集中在同一底座上，安装前确认地面承重、缸口操作高度和检修空间，可以避免后期因为场地不足而改动管路布置。

这些参数之间是相互关联的。真空捏合机的规格划分以有效容积为基础，投料量、加热功率和出料方式都围绕容积展开，选型时如果只挑其中一项比较，很容易出现"容积合适但加热跟不上"或者"加热够用但出料方式不匹配"的情况。

搅拌缸与加热冷却结构为什么影响结果

W形缸体与双层钢板结构

设备的搅拌缸呈W形，由两层钢板焊接而成，内层为不锈钢板，外壳为普通低碳钢板。缸体底部由两件上半圆柱内腔组成，中间设有一道横向分料脊。这个分料脊的作用不只是结构加强，它会把物料在缸底的运动分成两个区域，配合两根Z形桨的挤压方向，减少物料在缸底死角堆积不动的可能。

内层使用不锈钢板，是为了降低物料与缸壁接触时的污染风险，也便于高粘度物料脱缸和清洗。对颜色敏感或需要避免金属污染的物料，接触材质的确认应该在选型阶段就完成，而不是等到设备到厂后再调整。

蒸汽、热水、冷水与电加热两种方式

两层钢板之间的空腔可以注入蒸汽、热水或冷水，用来加热或冷却物料；也可以采用电加热方式，在搅拌缸底部加夹层，夹层内装多根电热管并注入足量导热油，通电后热量通过导热油传给物料。两种方式的差别在于热源条件和温度控制方式：车间具备蒸汽条件时，夹套通蒸汽的升温较快；不具备蒸汽条件时，电加热导热油的方案更容易独立布置。

需要说明的是，捏合过程本身会因剪切和摩擦产生热量，对温度敏感的物料来说，缸体能否同时承担冷却功能，有时比最高加热温度更关键。选型时把"需要加热到多少度"和"需要把温升控制在什么范围"一起提出来，配置会更有针对性。

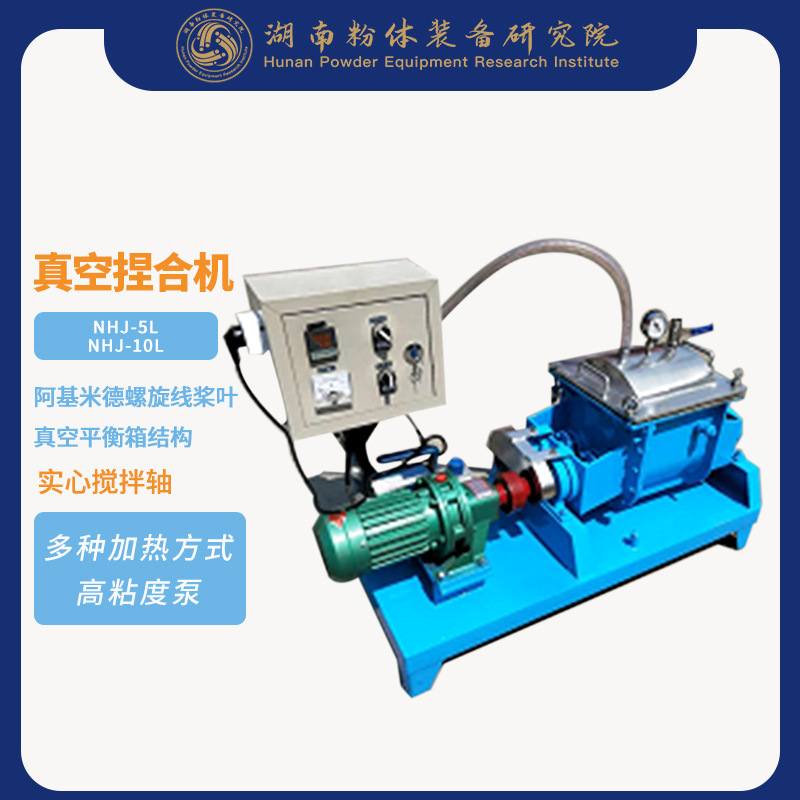

搅拌缸与传动部件，缸体结构与加热夹套布置会影响物料温升和混合效果。

适合哪些材料和应用

这类设备的处理对象集中在高粘度、高弹塑性物料，但不同应用对配置的关注点并不相同。下面这张表把常见情况和对应的配置关注点放在一起，方便对照。

从材料类别看，硅酮密封胶、硅酮结构胶、中性玻璃胶、中性防霉胶、中性耐候胶属于对气泡和纯度都比较敏感的胶类；硫化硅橡胶、硅橡胶、有机硅树脂、丁基胶、混炼胶更关注捏合均匀度与剪切效果；电池浆料、油墨、颜料、染料关注的是分散均匀性和杂质控制；CMC纤维素、淀粉、泡泡糖、口香糖等则更依赖缸体的加热或冷却能力来配合工艺温度。

如果物料属于中低粘度、以粉体混合为主，槽型混合机这类设备可能更合适。选型前先判断物料属于"捏合"还是"混合"，比直接比较容积更有意义；混合系列中不同类型设备的差异，也主要体现在对物料状态的适应方式上。

选购真空捏合机时容易忽略的几点

最容易忽略的一件事，是把真空捏合机当成普通混合机来选。捏合的核心是桨叶对物料施加的挤压和剪切，转速、桨形和缸体形状共同决定效果，单纯比较电机功率或容积，很难判断设备是否适合自己的物料。更稳妥的做法是提供物料粘度、是否含溶剂、目标工艺温度和单批处理量，让配置围绕实际工况确定。

出料方式的难度往往被低估。高粘度物料从缸里取出的难度不比捏合本身低，手动翻缸适合小批量、批次不密集的场合，批量上来之后，底部出料配高粘度泵对人工强度和生产节拍的影响会变得明显。

加热与冷却的边界条件也需要提前想清楚。物料在捏合中自身会升温，如果只按"需要加热到多少度"选配置，可能会忽略降温需求；反过来，车间蒸汽压力、供电容量这些现场条件，也会限制某些加热方式是否可行。

接触材质和密封同样值得单独确认。真空状态对密封结构有要求，真空平衡箱的设计目的之一就是避免磨损颗粒进入缸体。对纯度要求高的物料，缸体内层材质、密封件以及是否需要在真空条件下长期运行，都应在确认配置时一并说明。

NHJ-5L与NHJ-10L两个规格给出的参数，覆盖了从小批量配方试验到一定批量生产的捏合需求，真空型、压力型以及电加热、蒸汽加热等不同配置，对应的是不同的工艺条件。选型时把物料特性、批量、温度要求和纯度要求整理清楚，再对照真空捏合机产品参数逐项确认，比先定容积再倒推工艺更容易得到合适的配置。
