实验室滚筒球磨机的辊轴驱动原理为何让研磨更均匀

粉体实验室的研磨设备选择往往决定了实验数据的可靠性。行星球磨机以其高强度冲击研磨闻名，但在需要大批量均匀混料或温和研磨的场景中，滚筒球磨机凭借抛物线运动的稳定粉碎轨迹展现出不可替代的优势。湖南粉体装备研究院有限公司的实验室滚筒球磨机（QM系列）采用辊轴变频驱动设计，QM-5与QM-15两款型号覆盖实验室从小容量到大容量的研磨需求，辊轴摩擦传动+变频调速的组合让筒体转速精确可控，磨球抛落高度和冲击力度的一致性显著优于皮带直联驱动方式。

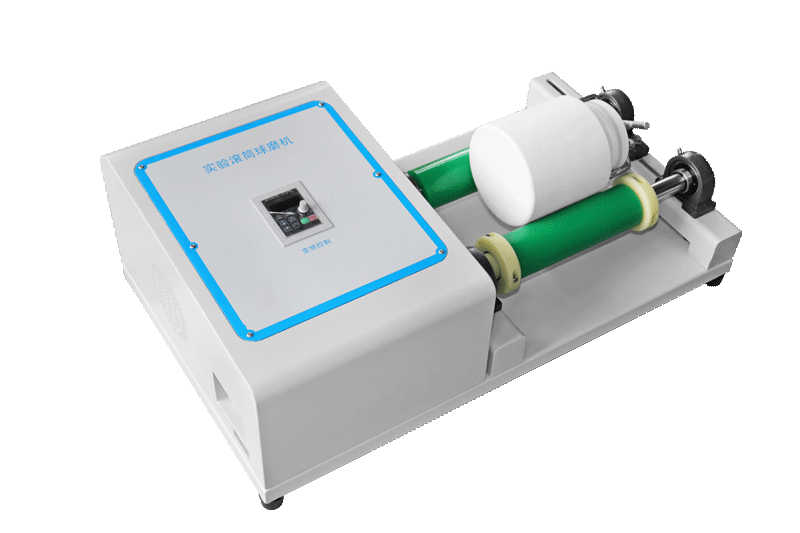

实验室滚筒球磨机整机紧凑，辊轴驱动结构简洁

辊轴驱动的工作逻辑可以拆解为三个关键环节：

辊轴摩擦传动替代直联耦合

QM系列实验室滚筒球磨机不采用电机与筒体直接耦合的传动方式，而是将球磨罐放置在两根主动辊轴之间，通过辊轴与罐体外壁的摩擦力带动罐体旋转。这种设计的好处在于：罐体不受电机扭矩的直接冲击，启停过程更加平稳；辊轴间距可调，一台设备可以适配不同外径的球磨罐；罐体取放无需拆卸任何连接件，换罐操作从分钟级缩短到秒级。对比传统皮带直联驱动，辊轴摩擦传动的转速波动更小，变频器对辊轴转速的调控精度可以传递到罐体旋转，保证每批次研磨的转速一致性。

变频调速覆盖60至570rpm宽区间

QM-5和QM-15均配备220V单相变频器，转速范围60-570rpm±10。宽区间调速意味着一台设备可以模拟从低速温和混料（60-120rpm）到高速高强度研磨（400-570rpm）的全部工况。低速段适合密度差异大的物料混合，避免偏析；中速段（200-350rpm）适合常规细磨；高速段适合需要强冲击力的硬质物料粉碎。变频器的另一个核心价值是转速可记录、可复现——实验室做平行实验时，设定相同转速和研磨时间即可获得高度一致的粒度结果。

抛物线落体运动的三重粉碎效应

滚筒球磨机的研磨机理与行星球磨机截然不同。行星球磨机依赖磨球在公转离心力与自转惯性力复合作用下的高频碰撞，冲击能量大但轨迹复杂；滚筒球磨机的磨球随筒体提升到一定高度后沿抛物线轨迹自由下落，每次落体的冲击方向、高度和速度具有高度的可预测性。这种可预测的落体轨迹带来三个粉碎效应的稳定叠加：冲击粉碎（磨球砸击物料块）、剪切粉碎（磨球滚动滑移碾压物料）、表面碾磨（磨球与筒壁之间的摩擦研磨）。三重效应在稳定转速下均匀分布，使得出料粒度分布曲线的跨度更窄、均匀性更好。

QM-5与QM-15技术参数全对比与选型逻辑

两款实验室滚筒球磨机的参数差异直接决定了选型方向。以下表格完整列出QM-5与QM-15的全部技术参数：

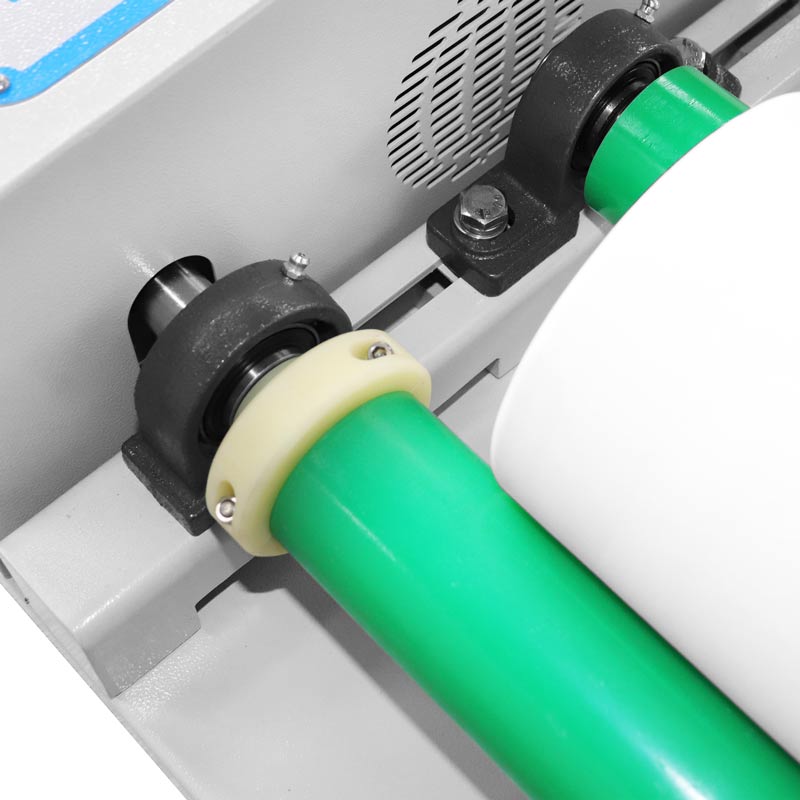

QM系列辊轴结构细节，变频驱动确保转速稳定

三步选型法：研磨量→罐体规格→转速区间

第一步确认单罐研磨量。QM-5单罐最大载荷35kg，适合单次研磨量在0.5-5kg范围的小规模实验；QM-15单罐最大载荷80kg，适合单次研磨量5-15kg的中试放大实验或小批量生产。如果实验室日常研磨量不超过3kg，QM-5更经济紧凑；如果需要兼顾中试级研磨，QM-15的承载力明显更优。

第二步选择球磨罐规格。辊轴可调间距是关键参数——QM-5间距120mm适配外径120-260mm的球磨罐，QM-15间距140mm适配外径140-340mm的罐体。这意味着QM-5可以放置1-5L的小型罐，QM-15可以放置5-15L的中型罐。选罐时要同时考虑罐体材质（不锈钢、刚玉、聚氨酯、尼龙等）与物料的化学兼容性。

第三步设定转速区间。转速与磨球落体高度正相关：低转速时磨球提升高度低、冲击力温和，适合混料和避免过粉碎；高转速时磨球抛落高度大、冲击力强，适合硬质物料细磨。建议初次研磨先从200rpm起步，观察出料粒度后逐步调高转速至目标值。

两款型号的使用场景划分

QM-5定位为实验室入门级研磨设备，32kg整机重量可以放置在普通实验台上，0.37kW功耗不会对实验室供电系统造成负担。典型应用场景包括：高校科研团队的新材料探索实验、企业研发部门的小样研磨测试、医药行业的原料药小批量超细粉碎。

QM-15定位为实验室至中试过渡级设备，43kg整机重量需要稳固的平台支撑，0.75kW功耗适合有独立供电的实验车间。典型应用场景包括：锂电正极材料的中试级研磨验证、陶瓷釉浆的小批量调配生产、磁性材料的批次一致性研磨。

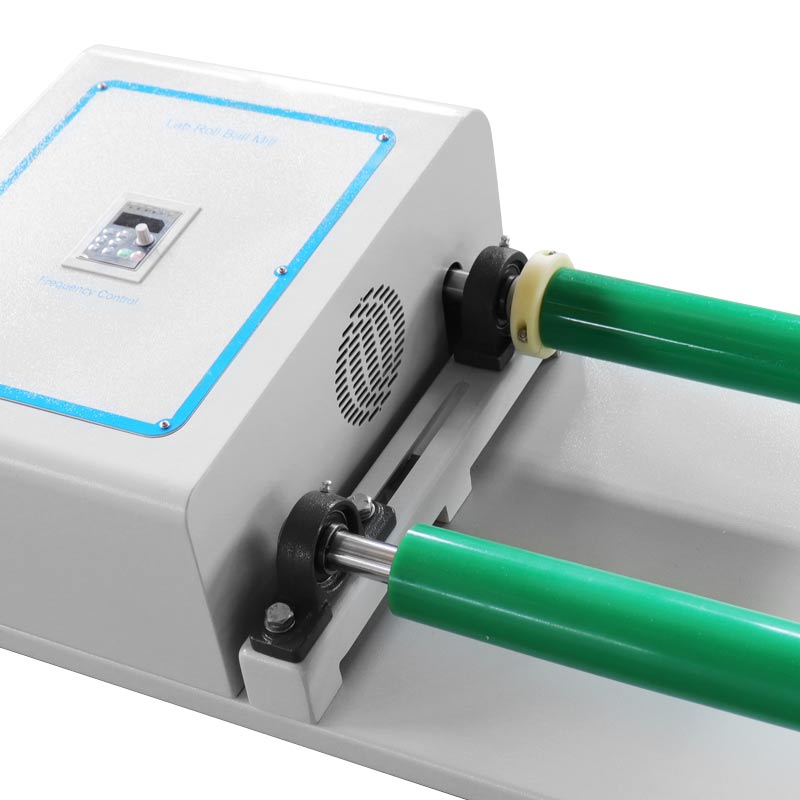

变频器面板直观显示转速，实验参数可精确记录复现

六大行业应用场景痛点与解决方案

电子材料：MLCC介质浆料的均匀分散

多层陶瓷电容器（MLCC）的介质浆料对粒度均匀性要求极高，D50偏差超过0.5μm就会影响烧结后的介电常数一致性。行星球磨机的高速碰撞虽然能快速细化颗粒，但磨球轨迹的随机性导致粒度分布偏宽。实验室滚筒球磨机在200-350rpm中速段的抛物线落体运动，磨球每次冲击的能量可计算、可预测，出料粒度分布的D90-D10跨度比行星球磨机收窄约20%。QM-5搭配1-2L刚玉罐，单批次研磨50-200g钛酸钡浆料，研磨2-4小时后D50可达0.8-1.2μm且批次偏差小于0.3μm。

磁性材料：铁氧体预烧粉的温和研磨

铁氧体预烧粉的研磨需要避免过粉碎导致的晶格畸变和磁性能下降。行星球磨机的高频碰撞容易将颗粒从单晶破碎为多晶碎片，磁导率和损耗指标恶化。QM-15在120-200rpm低速段运行，磨球抛落高度低、冲击力温和，研磨以剪切和表面碾磨为主，预烧粉颗粒从块状逐步细化为等轴晶形，晶格完整性保持更好。单罐80kg载荷可一次研磨5-8kg铁氧体预烧粉，研磨8-12小时后D50稳定在3-5μm区间。

生物医药：原料药超细粉碎与细胞破壁

医药行业对原料药粒度的要求兼顾超细与均匀——粒度过粗影响溶出速率，粒度分布偏宽影响批次一致性。实验室滚筒球磨机干磨模式下，QM-5搭配0.5-1L不锈钢罐，研磨中药提取物或抗生素原料，2-6小时后D50可达10-30μm。湿磨模式下，加入适量溶剂可以进一步细化至5μm以下。对于细胞破壁需求（如灵芝孢子粉、酵母细胞），QM-15在350-450rpm高速段配合氧化锆磨球，破壁率可达85%以上。

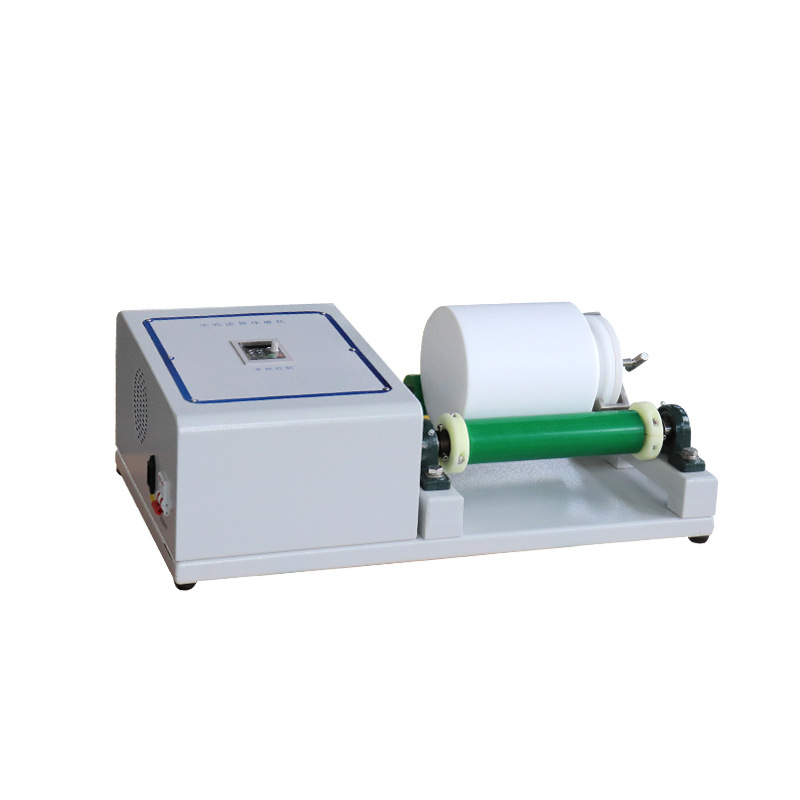

QM系列适配多种材质球磨罐，干磨湿磨均可

陶瓷釉浆：小批量釉料调配与试烧

陶瓷行业的釉浆调配实验需要反复调整配方比例和研磨参数，每批次釉浆量通常在0.5-3kg。QM-5的紧凑尺寸和快速换罐能力非常适合这种高频次、小批量的研磨场景。搭配2L聚氨酯罐研磨釉浆，转速设定250-350rpm，研磨1-3小时后釉浆细度达到325目筛余小于0.5%。研磨完成后取下罐体直接倾倒釉浆，无需拆卸管路或清理设备，实验效率大幅提升。

非金属矿：石英长石等矿物细磨

非金属矿的实验室细磨测试需要模拟生产线工况，但行星球磨机的研磨机理与生产线的滚筒球磨机存在差异，实验数据的放大预测可靠性不足。实验室滚筒球磨机的辊轴驱动原理与生产线滚筒球磨机一致，实验转速与生产转速的对应关系更直接，研磨结果的放大预测偏差更小。QM-15在300rpm研磨石英砂5小时，D50达到15-20μm，与生产线同转速研磨结果偏差控制在5%以内。

新型材料：科研探索的快速研磨验证

新型材料（如固态电解质前驱体、碳纳米管分散、石墨烯氧化物剥离）的研磨需求变化快、样品量少。QM-5的变频调速和快速换罐能力让研究人员可以在一天内完成4-6组不同转速的平行实验，每组研磨30-100g样品，2小时内获得初步粒度数据。这种高效的参数筛选能力是行星球磨机（需要停机取罐、重新装料）无法比拟的。

实验室滚筒球磨机与行星球磨机的差异化定位

两类设备的研磨机理和应用定位存在根本性差异，选型时需要从五个维度对比判断：

核心结论：如果实验目标是追求极限细度（纳米级），行星球磨机更适合；如果目标是粒度均匀性、批量混料或研磨参数放大预测，实验室滚筒球磨机更具优势。两类设备并非替代关系，而是互补——先在实验室滚筒球磨机上完成混料和预磨，再在立式方形行星球磨机上进行超细研磨，两段研磨组合的效果优于单设备研磨。

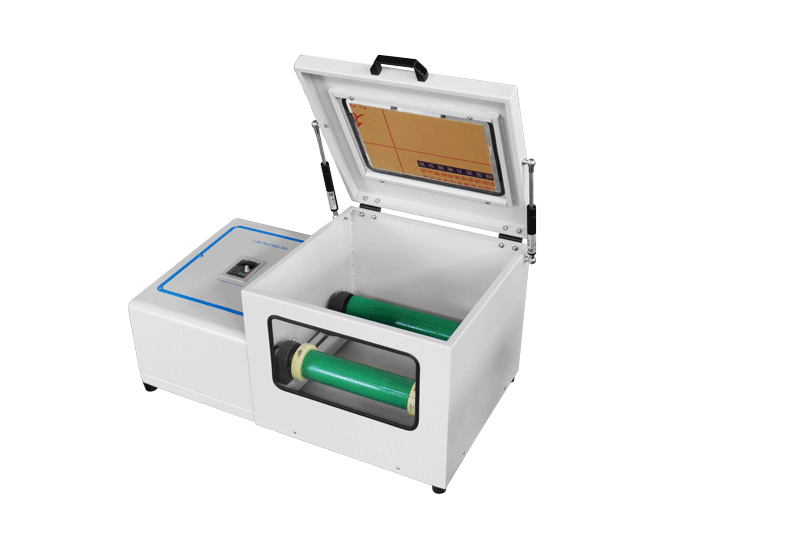

QM系列可适配多种规格球磨罐，辊轴间距可调

实验室滚筒球磨机操作规范与维护要点

开机前五项检查

1. 检查辊轴表面是否清洁无油污——油污降低摩擦系数会导致罐体转速不稳甚至打滑
2. 检查球磨罐外壁是否干燥——湿滑的罐体外壁同样影响辊轴摩擦传动效率
3. 检查罐体装填率——建议装填率控制在30%-50%，磨球与物料的体积比1:1至2:1
4. 检查变频器参数设定——确认转速目标值和时间设定，避免误操作
5. 检查罐体密封——湿磨时罐体密封圈必须完好，防止浆料渗漏

运行中三项观察

1. 听辨研磨声——正常研磨声为均匀的沙沙声，出现金属敲击声需检查磨球是否空打罐壁
2. 观察罐体转速——变频器面板显示转速应稳定在设定值±10rpm范围内
3. 监控罐体温度——长时间高速研磨罐体温升明显，可暂停30分钟散热后继续

月度维护清单

1. 辊轴轴承加注润滑脂——每季度一次，使用锂基润滑脂
2. 变频器散热风扇清洁——每月一次，清除灰尘确保散热效率
3. 辊轴表面清洁——每周一次，用酒精擦拭去除油污和粉尘残留
4. 球磨罐密封圈检查——每月一次，老化变形的密封圈及时更换
5. 整机紧固件检查——每季度一次，检查辊轴支架和电机座螺栓

常见问题排查与解决方案

罐体转速不稳或打滑

原因分析：辊轴表面油污、罐体外壁潮湿、装填率过高导致罐体过重超出辊轴摩擦驱动力。解决方案：清洁辊轴和罐体外壁；降低装填率至50%以下；检查变频器输出是否稳定。

研磨粒度达不到预期

原因分析：转速设定偏低、磨球级配不合理、研磨时间不足。解决方案：逐步提高转速每次增加50rpm测试效果；调整大球与小球的比例（建议3:7至5:5）；延长研磨时间或在高速段分阶段研磨。

罐体温升过高

原因分析：高速长时间研磨、磨球装填过多、物料粘度大导致摩擦热积累。解决方案：降低转速至中速段研磨；减少磨球装填量；采用间歇研磨模式（研磨30分钟暂停10分钟散热）；湿磨模式下添加冷却介质。

出料粒度分布偏宽

原因分析：转速过高导致过粉碎、磨球尺寸差异过大、装填率不均匀。解决方案：降低转速至抛落模式而非瀑落模式；统一磨球规格或采用两级级配；精确控制装填率在40%左右。

变频器报警停机

原因分析：电机过载保护触发、电源电压波动、变频器散热不足。解决方案：检查罐体载荷是否超出单罐最大载荷限制；确认220V供电稳定；清洁变频器散热风扇和通风口。

罐体取放困难

原因分析：辊轴间距调节过紧、罐体与辊轴之间有浆料粘连。解决方案：松开从动辊轴间距调节螺栓，增大间距后取罐；清洁辊轴和罐体接触面的残留浆料。

实验室滚筒球磨机产线配套方案

科研级方案

实验颚式破碎机（粗碎）→实验室滚筒球磨机QM-5（细磨混料）→小型实验室筛分机（粒度检测）。适合高校科研团队的单人操作流程，设备总投资低，占地面积小于1平方米。

中试级方案

实验颚式破碎机（粗碎）→实验室滚筒球磨机QM-15（批量研磨）→三次元旋振筛（筛分分级）→三维混合机（终混）。适合企业研发部门的中试放大验证，QM-15的80kg单罐载荷满足单批次5-10kg研磨需求。

粉体综合处理方案

对辊破碎机（中碎）→实验室滚筒球磨机QM-15（研磨）→三次元旋振筛（筛分）→V型混合机（混料）。适合非金属矿和化工行业的粉体综合处理，大型滚筒球磨机承担量产研磨，QM-15负责小批量研发测试，两款设备研磨机理一致，实验数据可直接放大到生产端。

实验室滚筒球磨机QM系列的五大产品特点解读

湖南粉体装备研究院有限公司QM系列实验室滚筒球磨机的五大产品特点，每一条都指向实验室场景的核心需求：

结构紧凑操作简单——整机730×415×260mm（QM-5）/845×435×270mm（QM-15），可以直接放置在标准实验台上，无需专门基础。操作流程为：放罐→设定转速→启动→研磨完成→取罐，全程无需任何工具辅助。

工作效率高磨细粒度均匀——变频调速让研磨参数精确可控，抛物线落体运动的粒度分布一致性优于行星碰撞模式，每批次研磨结果的重复性偏差控制在5%以内。

辊轴间距可调适配不同罐径——QM-5辊轴间距120mm、QM-15间距140mm，通过调整从动辊位置可以适配一定范围内不同外径的球磨罐。一台设备搭配2-3种规格罐体即可覆盖0.5-15L研磨量需求，减少设备采购成本。

换罐方便干磨湿磨均可——罐体与辊轴之间无任何连接件，研磨结束后直接抬起罐体即可取下。干磨模式下研磨粉末状物料，湿磨模式下研磨浆料或悬浮液，两种模式在同一台设备上切换无需任何改装。

220V单相供电实验室友好——QM-5变频器0.4kW/220V、QM-15变频器0.75kW/220V，普通实验室的单相220V供电即可满足，无需三相动力电源。这对高校实验室和写字楼内研发中心尤为重要。

选型决策三步清单

1. 研磨量定型号：单罐研磨量0.5-5kg选QM-5，5-15kg选QM-15
2. 罐体规格定间距：罐体外径≤260mm选QM-5（间距120mm），罐体外径≤340mm选QM-15（间距140mm）
3. 研磨目标定转速：混料为主选60-150rpm低速段，常规细磨选200-350rpm中速段，硬质粉碎选400-570rpm高速段

湖南粉体装备研究院有限公司的实验室滚筒球磨机QM-5与QM-15，以辊轴变频驱动为核心，为粉体实验室提供干湿两用、转速精确可控、粒度均匀可靠的研磨解决方案。从科研探索到中试验证，两款型号覆盖实验室全容量段需求，是滚筒球磨机系列在实验室场景的最佳入口。
