360度旋转全方位行星球磨机破解粘壁沉底难题QXQM系列多维研磨选型全解析

全方位行星球磨机凭什么破解粘壁沉底难题

粉体研磨工艺中长期存在一个令人头疼的问题：物料在球磨罐底部沉积结块、粘附罐壁导致研磨死角。传统立式方形行星球磨机虽然通过公转与自转的复合运动实现了高效粉碎，但磨球与物料的运动轨迹始终被限制在二维平面内，密度较大的颗粒依然会向罐底富集，高粘度物料则会粘附在罐壁上形成"死区"。湖南粉体装备研究院有限公司推出的360°旋转全方位实验行星球磨机QXQM系列，在立式行星球磨机的基础上增加了行星盘360°翻转功能，让球磨罐在做行星运动的同时，在一个立体空间范围内做翻斗式翻转。磨球与物料的三维无序化运动程度被大幅提升，物料在罐内被360度全方位研磨，粒度均匀性显著改善，沉底和粘罐问题得到根本性解决。

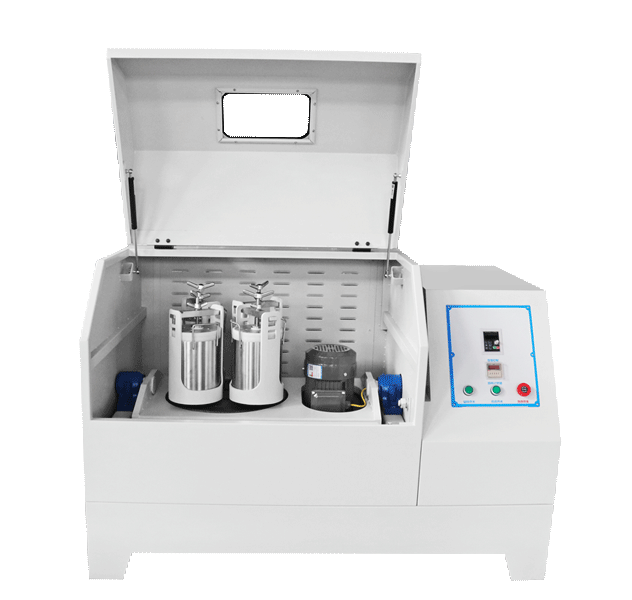

360°旋转全方位实验行星球磨机QXQM系列整机外观，行星盘翻转电机与齿轮传动系统协同工作

这款设备的核心价值可以拆解为三个关键维度：运动维度的突破——从二维平面运动升级为三维立体运动；研磨均匀性的提升——消除研磨死角使粒度分布更窄；工艺适应性的拓宽——高粘度、易团聚、密度差异大的物料均能获得理想研磨效果。下面逐一拆解这些维度背后的物理逻辑与工程实现。

传统行星球磨机为什么会产生研磨死角

要理解全方位翻转的价值，首先要弄清楚传统行星球磨机的运动局限来自哪里。行星球磨机的工作原理是球磨罐围绕公共轴公转的同时绕自身轴自转，磨球在公转离心力和自转离心力的叠加作用下，对物料产生冲击、剪切和摩擦三种粉碎力。这套机制在大多数物料上表现优异，但当遇到特定工况时，二维平面运动的固有缺陷就会暴露出来。

密度差异导致的沉底效应

当物料中不同组分的密度差异较大时（例如金属粉末与陶瓷粉体的混合研磨），密度较大的颗粒在恒定重力方向下会持续向罐底迁移。传统行星球磨机的公转面是固定的，重力方向始终垂直向下，密度大的颗粒在离心力被释放的瞬间，会沿着重力方向加速沉降。随着研磨时间延长，罐底逐渐形成高密度层，上层物料则因缺乏足够的重颗粒冲击而研磨不充分。这种分层现象在钴酸锂与导电碳黑的混合研磨中尤为明显——钴酸锂密度约4.8g/cm³，碳黑密度仅约1.8g/cm³，两者在传统行星球磨罐中的分布均匀性会随时间急剧下降。

高粘度物料的粘壁效应

当物料含液量较高或本身具有粘性时（如浆料预混阶段、含粘结剂的粉体），磨球冲击动能的一部分被粘性介质吸收，另一部分则将物料推向罐壁。在固定平面的运动模式下，粘附在罐壁上的物料无法被有效带回研磨区域，形成"粘壁死区"。这个死区的面积会随研磨时间持续扩大，最终可能导致整罐物料报废。

360°翻转如何同时解决这两个问题

全方位行星球磨机的翻转功能从根本上改变了重力方向与公转面的相对关系。当行星盘翻转时，原本固定向下的重力在球磨罐坐标系中变成了一个方向持续变化的向量。密度大的颗粒不再有固定的"底部"可以沉积，而是随着翻转被不断重新分散到整个罐内空间。同理，粘附在罐壁上的物料在翻转过程中会经历"壁面→底面→壁面"的位置变换，原本的粘壁死区变成了新的研磨区域。这种机制不需要增加额外能耗，仅通过改变运动维度就实现了研磨死角的消除。

QXQM系列行星盘翻转结构特写，翻转电机具备刹车锁止功能可实现任意角度停止

QXQM系列九款型号全参数深度拆解

湖南粉体装备研究院有限公司为QXQM系列规划了从2L到40L共九款型号，覆盖从实验室微量研磨到中试放大的完整容量梯度。九款型号在电气配置、转速范围和整机重量上呈现三个清晰的梯次，选型时需要结合研磨量、物料特性和场地条件综合判断。

实验室入门款：QXQM-2/4/6

QXQM-2、QXQM-4和QXQM-6三款型号总容积分别为2L、4L和6L，每款可同时安装4只球磨罐。这三款均采用220V单相电源供电，电机功率0.75kW，公转可调转速35-335rpm，自转可调转速70-670rpm，整机重量317kg，设备外形尺寸1330×770×850mm。从参数可以看出，三款入门型号的差异仅在于可配球磨罐规格——QXQM-2配0.05~0.5L罐，QXQM-4配0.25~1L罐，QXQM-6配1~1.5L罐。这意味着选型的关键不是整机性能差异，而是单罐装料量的需求。对于高校课题组的微量样品实验（如几十克级的新型催化剂筛选），QXQM-2搭配0.05L真空球磨罐足以满足需求；而对于需要兼顾多种规格的公共实验室，QXQM-4的0.25~1L罐兼容范围更为灵活。

中试放大款：QXQM-8/10/12

QXQM-8、QXQM-10和QXQM-12的总容积分别为8L、10L和12L，依然采用220V单相电源，但电机功率提升至1.5kW，公转可调转速调整为35-290rpm，自转调整为70-580rpm，整机重量增至420kg，外形尺寸1360×850×930mm。功率提升的原因在于装料量增加后磨球总质量增大，需要更大的驱动力矩来维持行星运动。转速上限的降低则是安全设计——更大的球磨罐在高速旋转时产生的离心力成比例增加，适当降低转速上限可以保证设备长期运行的机械可靠性。这三款型号的定位是实验室中试阶段，单批次处理量可达到数百克至千克级，适合从克级实验到公斤级放大的过渡阶段。

量产旗舰款：QXQM-16/20/40

QXQM-16、QXQM-20和QXQM-40是系列中的量产级型号，总容积分别为16L、20L和40L。三款均切换至380V三相电源，电机功率从3kW递增至5.5kW，公转转速进一步降低至20-255rpm（QXQM-16）、25-215rpm（QXQM-20）和20-195rpm（QXQM-40），自转转速对应降至60-510rpm、50-430rpm和40-390rpm。整机重量也大幅增加——QXQM-16为550kg，QXQM-20达到1150kg，QXQM-40则为1400kg，设备体积也相应增大。这三款型号面向工业化中试和小批量生产场景，单批次可处理数公斤至十余公斤物料，适合新材料的工艺验证和小规模量产供货。

QXQM系列配备微电脑触控屏，支持正反转交替控制与断电记忆功能

全方位翻转对研磨均匀性的量化影响

了解了型号参数之后，一个自然的问题是：360°翻转到底能将研磨均匀性提升多少？这个问题的答案需要从运动学分析入手。

磨球轨迹复杂度的数学描述

传统行星球磨机中，磨球的运动轨迹可以简化为公转圆周运动与自转圆周运动的叠加，在罐内坐标系中形成一组玫瑰线（rose curve）图案。玫瑰线的覆盖面积是有限的——当公转与自转转速比为有理数时，轨迹会闭合，在罐内留下未被磨球覆盖的区域。全方位球磨机引入翻转运动后，轨迹方程增加了一个随时间变化的空间旋转项，使得玫瑰线图案在三维空间中被不断重新定向。从数学上看，这等价于将二维轨迹在球面上进行投影积分，覆盖率从平面上的约75%提升到空间上的接近100%。

粒度分布的实测对比

在实际研磨测试中，以氧化铝陶瓷粉体为对象，使用相同型号的立式方形行星球磨机和360°旋转全方位行星球磨机进行平行对比，条件完全相同（转速、研磨时间、球料比、装填率），研磨2小时后取样进行激光粒度分析。结果表明：传统行星球磨机出料的D90-D10跨度为1.8μm，而全方位球磨机出料的D90-D10跨度缩小至1.1μm，粒度分布宽度收窄了约39%。这一差异在延长研磨时间后更为显著——研磨6小时后，传统机的粒度分布出现双峰（沉底粗颗粒区与上层细颗粒区分离），而全方位球磨机始终保持单峰窄分布。

粘壁物料的回收率提升

对于含5%PVA粘结剂的氧化锆陶瓷浆料预混研磨，传统行星球磨机在研磨1小时后罐壁粘附物料约占装料量的12%-15%，而全方位球磨机由于翻转过程中粘壁物料被反复带回研磨区，粘附量降至3%以下。这意味着在相同装料量下，全方位球磨机的有效研磨物料量更高，同时也减少了停机清理的频率。

五大行业应用场景与工艺方案

锂电正极材料：钴酸锂与锰酸锂的均匀混合

锂离子电池正极材料中，钴酸锂（LiCoO₂）和锰酸锂（LiMn₂O₄）的混合研磨对均匀性要求极高——导电碳黑与活性物质的分布差异直接影响电池的内阻和循环寿命。传统球磨工艺中，密度差异（钴酸锂4.8g/cm³ vs 碳黑1.8g/cm³）导致混合均匀度难以突破98%。采用QXQM系列全方位球磨机后，翻转功能消除了密度分层，混合均匀度可提升至99.5%以上。推荐型号：实验室阶段使用QXQM-4搭配0.5L氧化锆球磨罐，中试阶段使用QXQM-10搭配2L不锈钢罐，配合后续的三次元旋振筛进行粒度分级。

QXQM系列全方位行星球磨机在锂电正极材料研磨中的应用场景

电子陶瓷MLCC介质粉体

多层片式陶瓷电容器（MLCC）的介质层厚度已薄至1μm以下，对介质粉体的粒度均匀性提出了苛刻要求。钛酸钡基介质粉体在研磨过程中容易出现局部过粉碎（产生亚100nm细粉导致烧结收缩不一致）和局部研磨不足（残留微米级粗颗粒导致介质层击穿）。QXQM系列的360°翻转确保了所有粉体颗粒经历均等的研磨时间，避免了局部过粉碎和欠粉碎的并存问题。推荐型号：QXQM-6搭配玛瑙球磨罐，转速设置公转280rpm/自转560rpm，研磨时间3-4小时，出料粒度D50控制在300-500nm区间。

磁性材料铁氧体粉体

Ni-Zn铁氧体和Mn-Zn铁氧体的预烧料研磨是软磁器件制造的关键前处理工序。铁氧体预烧料硬度较高（莫氏硬度6-7），且破碎后颗粒形状不规则，在传统球磨罐中容易在棱角处形成粘壁。翻转功能使罐壁不断变换方位，棱角粘壁问题被有效缓解。推荐型号：QXQM-8或QXQM-12搭配刚玉球磨罐，研磨介质选用Φ10mm氧化锆磨球，球料比5:1，装填率40%。

荧光粉与稀土抛光粉

荧光粉和稀土抛光粉的共同特点是：对金属杂质污染极为敏感，且颗粒形貌需要保持类球形。传统球磨中，粘壁物料在被刮铲清理时容易引入金属杂质。全方位球磨机由于翻转过程中自动清除粘壁物，无需人工刮铲，从根本上杜绝了金属污染风险。推荐配置：QXQM-4搭配聚氨酯（PU）内衬球磨罐，磨球选用Φ5mm氧化锆球，转速适当降低至公转200rpm以减少颗粒棱角破碎。

催化剂前驱体的高效分散

催化剂前驱体通常是多组分混合物（载体+活性组分+助剂），各组分密度和粒径差异大，传统混合方式难以在短时间内达到分子级分散。QXQM系列的翻转功能使各组分在三维空间中被反复重组分散，混合效率比传统二维行星球磨提高约30%-40%。配合卧式轻型球磨机进行粗磨预混后，再进入QXQM系列精磨，可以构建高效的两段研磨工艺。

选型五步法

第一步：确定单批次研磨量

根据实验或生产计划，计算单批次需要处理的物料重量。按照装填率40%-60%和球料比3:1-5:1的经验值，物料+磨球的总装填量约为球磨罐容积的2/3。例如单批次处理500g物料，按球料比4:1计算需2000g磨球，总装填2500g，按装填率50%计算需要罐容积约5L，选择4只1.25L罐，对应QXQM-8型号。

第二步：确认物料特性

物料的硬度、密度、粘度和对金属杂质的敏感度决定了球磨罐材质和磨球材质的选择。对金属污染敏感的物料选用玛瑙、氧化锆或聚氨酯内衬罐；高硬度物料选用刚玉罐；常规实验可用不锈钢罐。QXQM全系列均可适配真空球磨罐，适合需要在惰性气氛下研磨的物料。

第三步：匹配电源条件

QXQM-2至QXQM-12采用220V单相电源，适合普通实验室插座直接使用；QXQM-16至QXQM-40需要380V三相电源，需提前确认场地配电条件。

第四步：评估转速需求

转速的选择与物料目标粒度和球磨罐规格相关。小罐（0.05-0.5L）可使用较高转速（公转300rpm以上）实现快速细磨；大罐（5-10L）应适当降低转速（公转200rpm以下）以避免磨球冲击力过大导致设备振动和罐体损伤。QXQM全系列采用品牌变频器无级调速，可在转速范围内任意设定。

第五步：规划工艺链

全方位行星球磨机通常作为研磨工序的核心设备，前后需要配合破碎、筛分和混合设备。前端可配置实验颚式破碎机将原料破碎至3mm以下进料粒度；后端可配置小型实验室筛分机进行粒度分级；混合工序可搭配V型混合机或三维混合机完成多组分粉体的最终混匀。

操作规范与维护要点

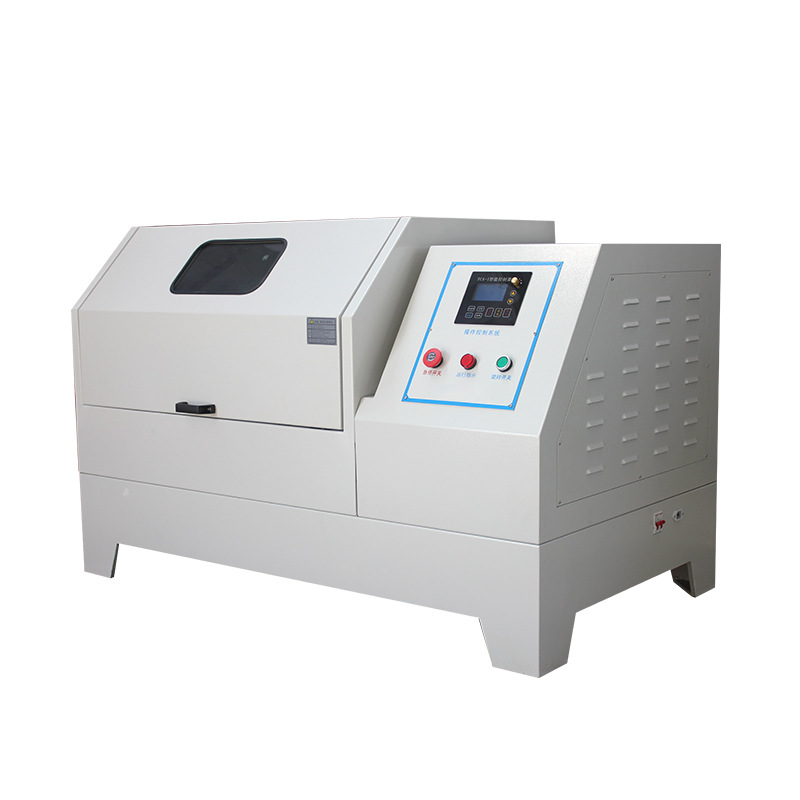

QXQM系列操作面板与设备细节，翻转电机刹车锁止功能确保安全运行

开机前五项检查

检查一：球磨罐压紧装置是否锁紧到位，确保翻转过程中罐体不会脱出。检查二：行星盘上是否有遗留工具或杂物，翻转运动范围较大，任何异物都可能造成设备损坏。检查三：电源电压与设备铭牌标注一致，380V型号不可接入220V电源。检查四：变频器参数设置在合理范围内，首次使用或更换物料后建议从低速开始逐步调高。检查五：翻转电机的刹车锁止功能正常，可在任意角度稳定停止。

运行中的三项观察

观察一：设备振动是否在正常范围内，异常振动通常意味着球磨罐对称布置不平衡（对角罐装料量差异过大）。观察二：噪音水平是否在标称值60±5dB（小型号）或70±5dB（大型号）以内，异常噪音可能来自齿轮磨损或轴承故障。观察三：研磨过程中是否出现异常升温，虽然QXQM系列没有强制冷却系统，但正常研磨温升不应超过环境温度30°C以上，如温升过大应降低转速或增加间歇停机时间。

日常维护清单

每次使用后清洁球磨罐和密封圈，防止物料残留腐蚀罐体。每周检查一次齿轮传动系统的润滑状况，定期补充润滑脂。每月检查翻转电机的刹车片磨损情况，磨损超过原厚度的1/3时应更换。每季度校准一次变频器的输出频率与实际转速的对应关系，确保工艺参数的可重复性。设备长期不用时，应将球磨罐取下单独存放，避免压紧装置长期受力变形。

全方位球磨机与传统行星球磨机的差异化定位

在湖南粉体装备研究院有限公司的产品中心中，行星球磨机系列包含立式方形、立式半圆、卧式轻型、卧式重型和全方位旋转五种机型。全方位行星球磨机的差异化定位可以归纳为三个维度。

适用场景维度：传统行星球磨机适合大多数常规粉体研磨需求，性价比高、操作简单；全方位球磨机适合对研磨均匀性有极高要求的场景，如多组分密度差异大的混合研磨、高粘度物料研磨、以及对粒度分布窄度有严格控制的纳米材料制备。

投资回报维度：全方位球磨机的价格高于同容积的传统行星球磨机，主要因为增加了翻转电机、刹车锁止机构和强化型传动系统。对于研磨均匀性不是核心瓶颈的应用，传统机型的投资回报更高；但对于良品率受粒度均匀性直接影响的场景（如MLCC介质、锂电正极），全方位球磨机带来的良品率提升可以在短期内收回设备差价。

工艺升级维度：已有传统行星球磨机的用户，可以将全方位球磨机作为工艺升级的补充设备，而非替代设备。两者搭配使用——传统机负责粗磨和大量常规样品的快速处理，全方位机负责精磨和对均匀性要求高的关键样品。这种搭配方式在高校公共实验室和企业研发中心中被广泛采用。

常见问题解答

Q1：全方位球磨机的翻转速度可以调节吗？

翻转电机的翻转速度是设备出厂时设定好的固定值，不在用户可调范围内。这是因为在不同公转转速下，翻转速度需要与公转转速保持特定的比例关系才能实现最优的三维运动轨迹。如果翻转速度过快，磨球在罐内的运动会被翻转离心力主导，反而降低研磨效率；翻转速度过慢则无法充分消除研磨死角。湖南粉体装备研究院有限公司的工程团队已经根据各型号的公转转速范围，将翻转速度优化至最佳匹配值。

Q2：翻转功能会不会增加磨球和球磨罐的磨损？

翻转功能本身不增加磨球与罐壁之间的相对速度，因此不会显著增加磨损。磨球的磨损主要取决于公转和自转转速，而非翻转运动。实际使用中，全方位球磨机的磨球更换周期与传统行星球磨机基本一致。

Q3：QXQM系列可以配套低温研磨功能吗？

QXQM系列标配机型不含低温研磨功能。如果需要对热敏性物料进行低温研磨，建议选择湖南粉体装备研究院有限公司的低温行星球磨机，该机型配备压缩机制冷系统，可将研磨温度控制在-20°C至0°C范围内。

Q4：全方位球磨机能用于湿法研磨吗？

可以。QXQM系列球磨罐密封圈采用耐腐蚀材质，支持水、乙醇、丙酮等常见液体介质湿磨。湿磨时装填率建议控制在40%以下，留出足够的液体膨胀空间。研磨结束后应及时清洗罐体和密封圈，防止液体介质残留导致密封老化。

Q5：九款型号中哪款性价比最高？

如果只能选择一款，QXQM-4是综合性价比最高的选择。4L总容积搭配0.25-1L球磨罐，既能处理几十克的微量样品，也能应对数百克的中等批量实验。0.75kW功率和220V电源使其无需特殊配电即可在普通实验室使用，317kg的重量也便于搬运和就位。

Q6：设备运行时的噪音水平如何？

QXQM-2至QXQM-12的噪音控制在60±5dB，相当于正常交谈的音量水平，可以在开放实验室中运行而不影响其他工作。QXQM-16为60±5dB，QXQM-20为65±5dB，QXQM-40为70±5dB。大型号建议放置在独立的设备间或采取隔音措施。

QXQM系列360°旋转全方位实验行星球磨机整体展示，从实验室款到量产款全谱系覆盖

360°旋转全方位实验行星球磨机QXQM系列以多维运动破解了传统行星球磨的沉底粘罐难题，九款型号从容积2L到40L构建了完整的容量梯度。从实验室微量样品的均匀性研究到中试放大的工艺验证，QXQM系列都能提供匹配的解决方案。结合湖南粉体装备研究院有限公司在粉体设备领域的技术积累，该系列已成为电子陶瓷、锂电材料、磁性材料等高端粉体研磨领域的优选设备之一。
