振动球磨机研磨效率与粒径分布的关系解析

振动球磨机作为新型高效制粉设备，其核心优势在于通过高频小振幅振动实现物料的快速粉碎。研磨时间直接影响最终产物的粒径分布特征，而这一关系并非简单的线性递减——随着研磨时间延长，颗粒粒径的下降速率会逐渐放缓，最终趋于一个极限值。掌握这一规律，对于制定合理的研磨工艺方案、避免过粉碎造成的能量浪费具有重要意义。

湖南粉体装备研究院有限公司生产的实验振动球磨机（ZM系列）和轻型振动球磨机凭借其可调振幅、频率和介质配比等参数优势，为研究研磨时间与粒径分布的关系提供了理想的实验平台。该系列设备磨筒内介质充填量可达80%，远高于同容量传统球磨机，在保证处理量的同时实现了更高的能量利用率。

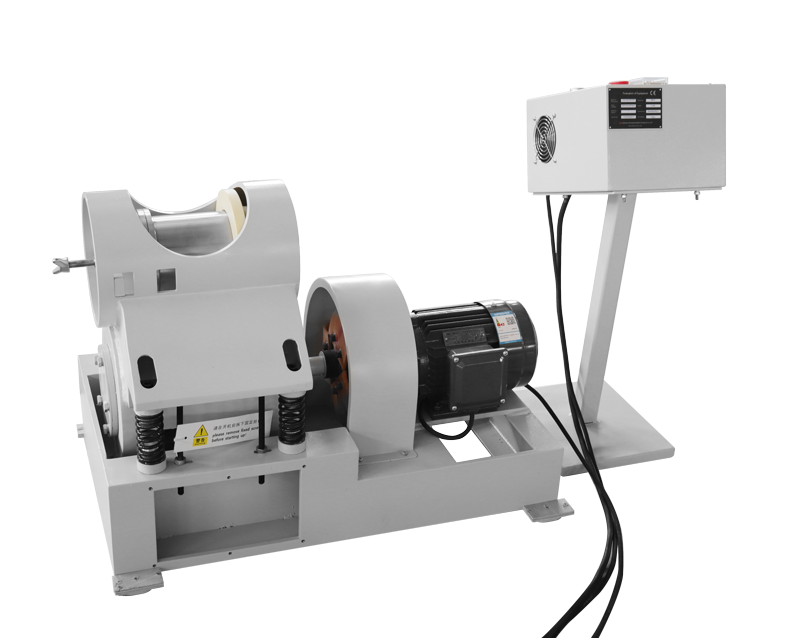

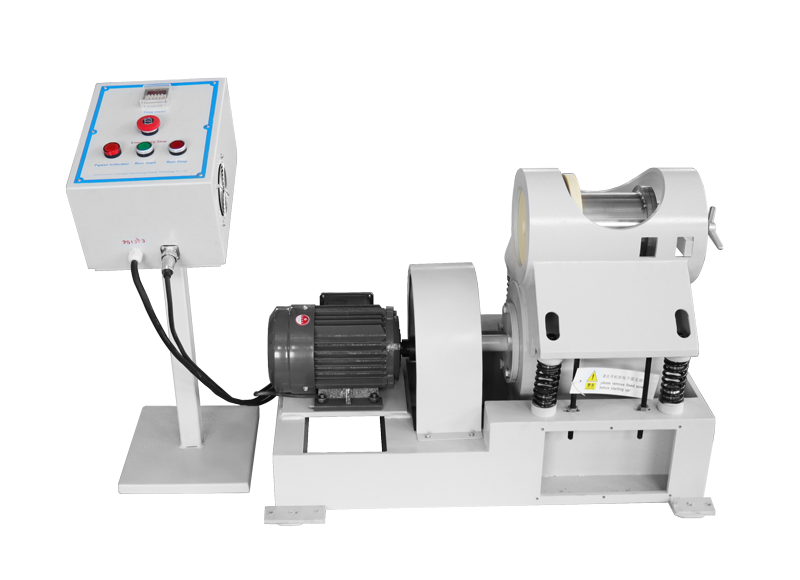

实验振动球磨机（ZM系列）外观

粒径分布的核心评价指标

在深入分析研磨时间对粒径分布的影响之前，需要明确几个关键的粒径评价指标。D50（中位径）代表颗粒群中50%颗粒的粒径小于该值，是衡量平均粒径最常用的参数；D10反映细颗粒端的分布特征，数值越小说明细粉含量越高；D90则表征粗颗粒端的分布状况，直接关系到产品的上限粒径。这三个参数共同构成了描述颗粒群粒径分布的完整画像。

粒径分布的宽窄程度通常用均匀度指数来衡量。均匀度指数越接近1，说明颗粒群的粒径分布越窄，颗粒大小越均匀。在振动球磨过程中，随着研磨时间的延长，D10持续下降、D50逐步减小，而D90的下降幅度往往最为显著——这是因为粗颗粒在振动冲击下更容易发生破裂，破碎概率与颗粒尺寸呈正相关关系。

值得注意的是，粒径分布曲线的形态也会随研磨时间发生变化。研磨初期，曲线通常呈宽分布特征，反映出颗粒尺寸的差异性较大；随着研磨进行，曲线逐渐向左偏移（细粒径方向）且峰形变窄，表明颗粒群趋于均匀化。但当研磨时间超过某一临界值后，曲线形态趋于稳定，继续延长研磨时间对粒径分布的改善十分有限。

研磨时间对粒径分布的阶段性影响规律

基于湖南粉体装备研究院有限公司振动球磨机的大量实验数据，研磨时间对粒径分布的影响可以划分为三个显著阶段：

第一阶段：快速破碎期（0~30分钟）

研磨开始后的前30分钟是颗粒粒径下降最为迅速的阶段。在这一阶段，物料中的粗颗粒在研磨介质的高频冲击和磨剥作用下迅速破裂，D50值通常可从初始的几百微米快速下降至几十微米级别。以ZM-5L型实验振动球磨机为例，在振幅5~8mm、振频1440r/min的条件下，进料粒度不超过5mm的物料在30分钟内即可达到200目（约75μm）的出料细度。

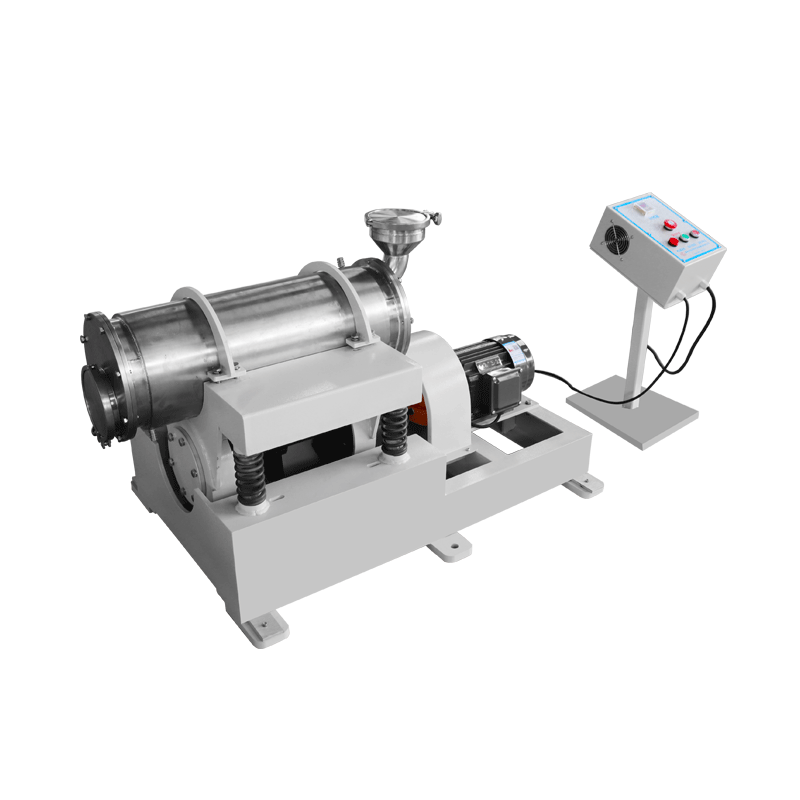

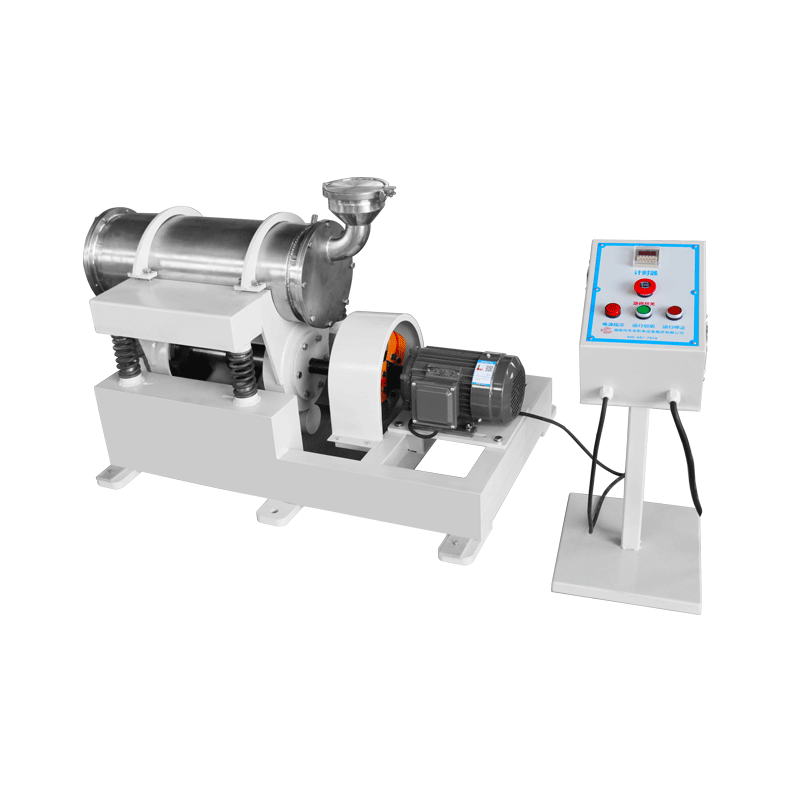

轻型振动球磨机（ZM系列）

此阶段粒径分布曲线的形态变化最为剧烈，曲线峰位快速左移，峰宽逐渐收窄。D90值的下降速率明显高于D50和D10，说明粗颗粒被优先破碎。这一阶段的有效破碎主要依赖于颗粒内部原有微裂纹的扩展和贯通——物料在破碎、运输过程中已经积累了大量内部缺陷，在振动冲击下这些缺陷迅速扩展导致颗粒解理断裂。

第二阶段：缓慢细化期（30~120分钟）

当研磨进入30至120分钟区间后，粒径下降速率明显放缓。D50的下降幅度从第一阶段的每10分钟下降数十微米，减缓至每10分钟仅下降数微米。这一阶段颗粒已经从毫米级细化到微米级，颗粒尺寸的减小使得单个颗粒承受的有效冲击力下降——研磨介质对颗粒的作用力与颗粒尺寸的平方成正比，颗粒越小，单位面积上承受的冲击力越弱。

此阶段粒径分布曲线继续左移，但峰宽的变化趋于平缓。D10的下降开始放缓，细颗粒的生成速率逐渐降低，这是因为颗粒已达到一定细度后，颗粒间的团聚现象开始显现——新生超细颗粒在范德华力和静电力的作用下相互吸附，形成二次团聚体，使得实测粒径反而出现波动。

第三阶段：平衡团聚期（120分钟以上）

研磨时间超过120分钟后，粒径分布曲线趋于稳定。继续延长研磨时间，D50几乎不再下降，甚至可能出现粒径"反弹"现象——这是研磨破碎与颗粒团聚达到动态平衡的表现。在这一阶段，研磨介质的机械能输入主要用于维持颗粒的分散状态和打破已形成的团聚体，而非进一步细化颗粒。

实验数据表明，在ZM系列振动球磨机上，大部分物料的最佳研磨时间窗口在60至90分钟之间。超过这一时间范围，能量利用率急剧下降，且过长时间的研磨可能导致物料温度升高，对热敏性物料产生不利影响。当然，具体最佳研磨时间还需要根据物料种类、硬度、脆性等特性进行实验确定。

装料量与装球量对研磨效率的协同影响

ZM系列振动球磨机的技术参数显示，其装料量推荐为磨筒容积的25%，装球量为60%，介质充填量可达80%。这一参数配置并非随意设定，而是基于大量实验数据得出的最优配比。

装料量直接影响磨筒内物料的填充状态。当装料量过低时（低于15%），物料在磨筒内过于分散，研磨介质对物料的捕获概率降低，大量振动能量被磨筒空转消耗，研磨效率低下。当装料量过高时（超过35%），物料在磨筒内过于密实，研磨介质的运动空间受限，冲击力度和频率均下降，同时物料层过厚导致底层物料难以被有效研磨。

装球量的影响同样关键。60%的装球量意味着研磨介质占据了磨筒容积的大部，在振动条件下介质之间的碰撞频率极高，为物料的高效粉碎提供了充分的研磨机会。过低的装球量（低于40%）会导致研磨介质间距过大，碰撞概率下降；过高的装球量（超过70%）则会使介质之间过于拥挤，振动运动幅度受限，反而降低研磨效果。

实验对比数据显示，在相同研磨时间下，25%装料量配合60%装球量的配置方案，其D50下降速率比15%装料量方案高出约40%，比35%装料量方案高出约25%。这一结果充分说明了合理配比的重要性。

振幅与频率参数对粒径分布的调控作用

ZM系列振动球磨机的振幅范围为5~8mm，振频固定在1440r/min。振幅和频率是决定研磨能量输入的两个核心参数，对粒径分布的影响具有重要的调控作用。

振幅决定了研磨介质在每次振动中的运动行程。较大的振幅意味着介质具有更高的运动速度和更大的冲击动能，有利于粗颗粒的快速破碎。但过大的振幅也会增加设备负荷和噪音水平。5~8mm的振幅范围是在保证设备稳定运行的前提下，兼顾破碎效率和能耗的综合优化结果。

频率则决定了单位时间内研磨介质对物料的冲击次数。1440r/min的振频意味着每分钟发生1440次振动冲击，高频特性使得振动球磨机的研磨效率远超传统球磨机——传统球磨机依靠筒体旋转带动介质抛落，冲击频率通常仅为几十次每分钟。

实验数据显示，在相同研磨时间下，增大振幅可使D90的下降速率提高约15~20%，但对D10的影响相对较小。这说明振幅主要影响粗颗粒的破碎过程，而对超细颗粒的生成贡献有限。频率的变化则对整个粒径分布范围都有影响——频率提高使得单位时间内的冲击次数增加，所有粒径范围内的颗粒破碎概率均相应提高。

研磨介质选择与粒径分布的关系

研磨介质的材质、尺寸和配比直接影响最终的粒径分布特征。湖南粉体装备研究院有限公司的振动球磨机罐体内衬可选不锈钢、陶瓷（氧化铝）、氧化锆、瓷砖、尼龙、聚四氟乙烯、食用级橡胶或聚氨酯等多种材质，研磨球同样可选择不同材质和尺寸。

研磨介质的密度是影响破碎效率的关键因素。高密度介质（如氧化锆球，密度约6.0g/cm³）在相同振幅下具有更大的动能，对物料的冲击力更强，适合处理硬度较高的物料。低密度介质（如氧化铝球，密度约3.6g/cm³）则适合处理软质物料或对杂质敏感的样品。

研磨介质的尺寸配比同样重要。采用大小球混合配比方案可以兼顾破碎和研磨两种作用——大球（直径10~15mm）主要承担冲击破碎功能，小球（直径3~8mm）则负责填充大球间隙，增强研磨和摩擦效果。实验数据表明，大小球按7:3的比例混合使用时，在相同研磨时间内，D50的下降速率比单一尺寸介质方案高出约10~15%。

物料特性对研磨时间-粒径关系的制约

不同物料的硬度、脆性、韧性等物理特性对研磨时间-粒径分布关系有显著影响。硬质物料（如碳化硅、石英砂等莫氏硬度7以上的物料）需要更长的研磨时间才能达到目标粒径，且最终极限粒径通常较大。脆性物料在研磨过程中容易沿解理面断裂，粒径下降速度快，但过粉碎的风险也更高。韧性物料（如某些金属粉末、高分子材料）在研磨时容易发生塑性变形而非脆性断裂，粒径细化效果有限，需要配合低温研磨等特殊工艺。

含水量也是影响研磨效果的重要因素。湿法研磨可以有效避免颗粒团聚，在细磨阶段（研磨时间超过60分钟后）的粒径细化效果明显优于干法研磨。但湿法研磨需要考虑料浆浓度、介质磨损以及后续分离干燥等问题。ZM系列振动球磨机支持干式和湿式两种研磨模式，用户可根据物料特性和目标粒径灵活选择。

ZM系列振动球磨机技术参数与选型参考

湖南粉体装备研究院有限公司提供的振动球磨机系列涵盖从1L到20L的多种规格，满足不同处理量的实验和生产需求：

出料粒度范围标注为200~2000目（约75μm~7.5μm），但实际可达粒径与物料特性密切相关。对于脆性物料，在研磨90~120分钟后通常可达500目以上；对于韧性较大的物料，可能需要配合液氮冷却等辅助手段才能达到同等细度。

重型振动球磨机（2ZM系列）则适用于大批量生产场景，在保持相同研磨效率的同时提供更大的处理能力。用户可根据实际产量需求，从振动球磨机产品系列中选择最适合的型号。

研磨时间优化的实践建议

基于以上实验数据和分析，振动球磨机研磨时间的优化应遵循以下原则：

分段取样原则：在研磨过程中每隔15~30分钟取样进行粒度分析，绘制研磨时间-粒径曲线，确定最佳研磨时间点。避免凭经验设定固定研磨时间，因为不同批次物料的初始粒径和特性可能存在差异。

能耗-效益平衡原则：当D50的下降速率低于每10分钟1μm时，继续延长研磨时间的能量利用效率已极低，此时应考虑停止研磨或更换更细的研磨介质以突破粒径极限。

防团聚措施：在细磨阶段（研磨时间超过60分钟），建议采用湿法研磨或添加适量分散剂，有效抑制颗粒团聚，维持粒径持续下降的趋势。ZM系列振动球磨机支持干湿两用，用户可方便地在两种模式之间切换。

温度监控：长时间研磨会导致磨筒内温度升高，影响热敏性物料的品质。带有夹套磨筒的振动球磨机可通过循环冷却水调节研磨温度，建议在研磨时间超过90分钟时启用冷却措施。

通过科学设定研磨时间参数，配合合理的装料量、装球量、振幅和介质配比，振动球磨机可以在保证研磨效率的同时实现目标粒径的精确控制。湖南粉体装备研究院有限公司的ZM系列振动球磨机凭借其参数可调范围广、操作简便、适用物料种类多等优势，为科研实验和小批量生产提供了可靠的粒度控制解决方案。
