微珠研磨技术的突破意义
搅拌磨（又称搅拌球磨机）在超细粉体研磨领域一直扮演着不可替代的角色。而微珠研磨技术的出现，更是将搅拌磨的研磨能力推向了一个新的高度——使用直径仅0.05毫米（50微米）的微珠作为研磨介质，可以将物料研磨至亚微米级甚至纳米级。这一技术突破对于电子陶瓷、电池材料、颜料涂料、制药等对粒度要求极高的行业具有深远影响。
传统球磨机使用的研磨介质通常在数毫米至数十毫米之间，最小出料粒度受到研磨介质尺寸的物理限制。当物料粒径接近研磨介质直径的百分之一时，研磨效率急剧下降，继续延长研磨时间的收效甚微。微珠研磨技术的核心创新在于：通过大幅缩小研磨介质的尺寸，显著增加了研磨介质与物料之间的接触面积和碰撞频率，从而突破了传统研磨的粒度下限。
湖南粉体装备研究院的JM系列搅拌球磨机正是微珠研磨技术的典型载体。从JM-1L到JM-500L共13个型号，变频转速最高可达1400 r/min，配合微珠研磨技术，出料粒度可达1微米以下，部分物料甚至可以达到100纳米级别。
搅拌磨的工作原理与微珠研磨机制
搅拌磨的基本工作原理
搅拌磨的工作原理与行星球磨机、滚筒球磨机有着本质区别。搅拌磨的磨筒是静止的，由搅拌轴带动内部的搅拌器高速旋转，使磨筒内的研磨介质做不规则运动。这种杂乱无序的运动产生研磨介质之间的碰撞、挤压、摩擦和剪切作用，从而使物料被粉碎和细磨。
搅拌磨的研磨效率远高于传统球磨机，原因在于其能量利用率更高。传统球磨机中，大量能量消耗在磨筒的旋转和研磨介质的提升上，真正用于研磨的有效能量比例较低。而搅拌磨中，搅拌器的旋转直接驱动研磨介质运动，能量利用率可达传统球磨机的5-10倍。
微珠研磨的物理机制
微珠研磨的高效性可以从以下几个物理机制来解释。
机制一：接触面积指数级增加。假设使用直径3毫米的氧化锆珠和直径0.05毫米的微珠进行对比，相同体积下0.05毫米微珠的数量是3毫米氧化锆珠的216000倍（体积比的立方关系）。这意味着研磨介质与物料之间的接触点数量增加了数万倍，研磨效率自然大幅提升。
机制二：碰撞频率急剧提高。微珠在搅拌器的驱动下运动速度更快、碰撞间隔更短。高频碰撞使得物料在单位时间内受到的研磨作用次数大幅增加，研磨速率显著加快。
机制三：剪切力场更加均匀。微珠之间的间隙更小，形成的高剪切区域更加密集和均匀。物料在通过这些微剪切区域时受到的研磨作用更加充分，粒度分布也更加均匀。
机制四：单次碰撞能量适中。微珠虽然小，但在搅拌器驱动下仍具有足够的动能。单次碰撞的能量虽然低于大尺寸研磨球，但对于微米级和亚微米级的物料颗粒而言已经足够，而且不会造成物料的过度粉碎和晶格破坏。
微珠研磨介质的类型与选择
研磨介质的选择是微珠研磨技术中最关键的决策之一。介质的材质、尺寸、密度和形状直接影响研磨效率、产品纯度和设备寿命。
氧化锆微珠
氧化锆微珠是目前微珠研磨中应用最广泛的研磨介质。其密度约为6.0 g/cm³（ yttria-stabilized zirconia），远高于玻璃珠和氧化铝珠，在搅拌磨中能够提供更强的冲击和剪切力。氧化锆微珠的莫氏硬度约为8-9，耐磨性极佳，使用寿命长，磨损产生的杂质极少，不会对产品造成严重污染。
湖南粉体装备研究院提供氧化锆研磨球配件，与JM系列搅拌球磨机完美匹配，确保研磨效果和产品纯度。
氧化铝微珠
氧化铝微珠的密度约为3.6-3.9 g/cm³，硬度与氧化锆相当，但价格更低。在研磨硬度和耐磨性方面略逊于氧化锆微珠，但对于大部分应用场景已经足够。氧化铝微珠在陶瓷原料研磨、矿物加工等领域应用较多。
玻璃微珠
玻璃微珠的密度约为2.5 g/cm³，是密度最低的常用研磨介质。其优点是透明度高、化学稳定性好、价格便宜，适合对研磨力要求不高但要求高纯度的应用场景。缺点是耐磨性较差，使用寿命短，在长时间研磨过程中可能产生较多的玻璃碎片，需要定期过滤和更换。
聚氨酯包铁芯研磨球
聚氨酯包铁芯研磨球是一种特殊的研磨介质，外层聚氨酯提供缓冲和降噪效果，内层铁芯提供足够的密度和冲击力。这种研磨介质特别适合对金属污染敏感但需要较高研磨力的应用场景。
微珠尺寸的选择原则
微珠尺寸的选择需要综合考虑物料初始粒度、目标出料粒度、物料硬度和设备参数等因素。一般原则是研磨介质直径应为物料初始粒径的10-50倍，为目标出料粒径的100-1000倍。
对于微米级物料的超细研磨，0.05-0.3毫米的微珠是合适的选择。0.05毫米微珠适合将1-10微米的物料研磨至100-500纳米的范围，但要求搅拌磨的搅拌器转速足够高，否则微珠的运动速度不足以提供有效的研磨力。0.1-0.3毫米微珠的适用范围更广，研磨效率也更高，适合将10-50微米的物料研磨至0.5-5微米。
对于粗磨阶段，可以使用0.5-3毫米的研磨珠进行预研磨，将物料从毫米级研磨至数十微米级别，然后再切换到微珠进行精细研磨。这种粗磨-精磨的分段研磨策略，比全程使用微珠研磨更加高效和经济。

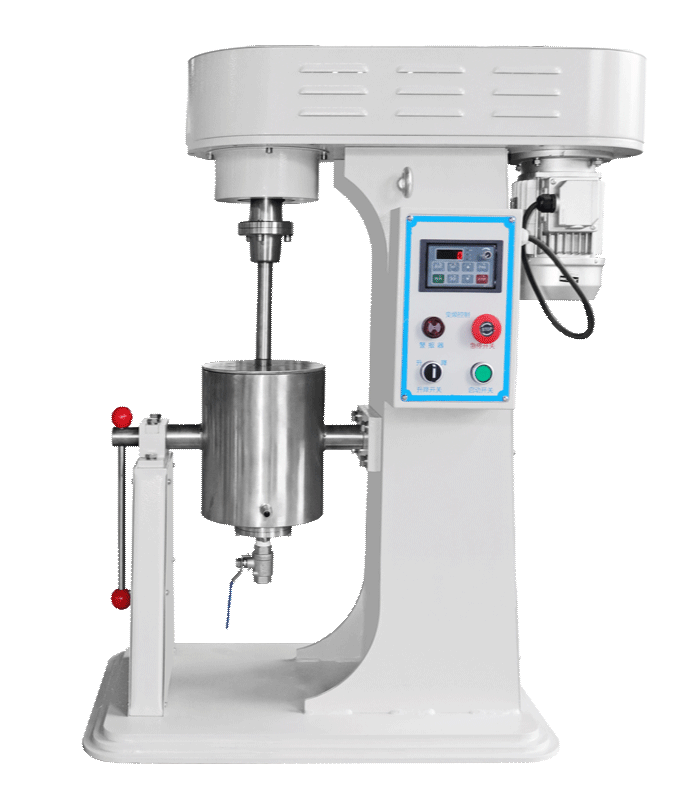

电动升降搅拌球磨机配备冷却夹套，适合微珠研磨
JM系列搅拌球磨机的微珠研磨适配性
湖南粉体装备研究院的JM系列搅拌球磨机从设计上就充分考虑了微珠研磨的特殊需求，在多个方面进行了针对性优化。
转速范围的适配
微珠研磨要求搅拌器具有足够高的转速，以确保微珠在磨筒内保持有效的运动状态。JM系列中，JM-1L至JM-3L的变频转速最高可达1400 r/min，这个转速范围完全满足0.05毫米微珠的研磨需求。JM-5L和JM-10L的最高转速为560 r/min，适合使用0.1毫米以上的研磨珠。
随着设备容积的增大，最高转速相应降低。JM-15L至JM-30L的最高转速为345-380 r/min，JM-50L至JM-100L的最高转速为145 r/min，JM-200L至JM-500L的最高转速为90-145 r/min。大容积设备的低转速设计是为了保证搅拌轴和搅拌器的结构强度，但在使用大直径搅拌器和适当尺寸的研磨珠时，仍然可以实现高效的研磨效果。
磨筒材质的适配
微珠研磨对磨筒材质的要求比常规研磨更高。微珠在高速运动中对磨筒内壁的冲刷和磨损更加剧烈，如果磨筒材质选择不当，不仅会缩短磨筒寿命，还可能对产品造成严重污染。
JM系列搅拌球磨机提供不锈钢、氧化锆、刚玉、聚四氟乙烯、尼龙、聚氨酯等多种磨筒材质选择。在微珠研磨中，氧化锆磨筒和刚玉磨筒是最推荐的选择，它们的耐磨性和化学稳定性远优于金属磨筒，可以有效降低磨筒磨损对产品的污染。
不锈钢磨筒虽然价格较低，但在微珠研磨中磨损较快，仅适合对金属杂质不敏感的物料。聚氨酯磨筒具有良好的缓冲性能，可以降低研磨噪声和磨筒磨损，但耐温性有限，不适合高温研磨作业。
冷却系统的适配
微珠研磨过程中的发热问题比常规研磨更为严重。微珠与搅拌器、磨筒壁之间的高频摩擦和碰撞会产生大量热量，如果热量不能及时散发，浆料温度可能急剧升高，导致热敏物料变性、溶剂挥发或研磨效率下降。
JM系列搅拌球磨机配备冷却夹套，磨筒可通入冷却水进行温控。在微珠研磨中，冷却夹套的作用尤为关键。实验表明，配备冷却夹套的磨筒可以将浆料温度控制在40°C以下，而不带冷却夹套的磨筒在相同工况下浆料温度可能超过80°C。
分离装置的适配
微珠研磨面临的一个特殊挑战是研磨介质与物料的分离。0.05毫米的微珠极小，如果分离不彻底会混入产品中，严重影响产品质量。JM系列搅拌球磨机在出料阀和分离器设计上进行了针对性优化，确保微珠在研磨过程中始终被约束在磨筒内，不随物料流出。
微珠研磨的操作要点与优化策略
研磨介质填充率的优化
填充率是微珠研磨中最重要的操作参数之一。填充率过低会导致研磨介质之间的碰撞频率不足，研磨效率低下；填充率过高则研磨介质的运动空间受限，搅拌器负载增大，同样影响研磨效果。
微珠研磨的推荐填充率通常为磨筒有效容积的60%-80%，略高于常规研磨的40%-60%。这是因为微珠的单体体积更小，需要更高的填充率来保证足够的碰撞密度。但填充率的上限不应超过85%，否则搅拌器可能无法正常启动或运行不稳定。
在实际操作中，填充率的精确计算需要考虑研磨介质的堆积密度和装填方式。湿法装填（先在磨筒中加入部分液体再加入微珠）可以获得更高的堆积密度，比干法装填的填充率高10%-15%。
浆料浓度的控制
微珠研磨的浆料浓度需要精心控制。浓度过高会导致浆料黏度增大，微珠运动受阻，研磨效率下降；浓度过低则单位体积内的物料量不足，研磨产能降低。
对于大多数无机粉体的微珠研磨，浆料浓度控制在30%-60%（固含量质量百分比）较为合适。具体的最佳浓度取决于物料的密度、粒度和表面特性。高密度物料可以使用较高的浆料浓度，低密度物料则需要适当降低浓度以控制黏度。
分段研磨策略
对于初始粒度较大（>50微米）的物料，直接使用微珠研磨效率低下。推荐采用分段研磨策略：第一阶段使用1-3毫米的研磨珠将物料粗磨至10微米左右，第二阶段切换到0.3-0.5毫米的研磨珠继续研磨至1-3微米，第三阶段再切换到0.05-0.1毫米的微珠进行超细研磨至亚微米级。
这种分段策略虽然操作步骤更多，但总体研磨时间反而更短，研磨能耗也更低。因为每个阶段都使用了最适合当前物料粒度的研磨介质，研磨效率在每个阶段都保持在最优水平。
助磨剂的使用
在微珠研磨过程中，随着物料粒径的减小，颗粒的比表面积急剧增大，表面能升高，颗粒之间的团聚趋势越来越强。如果不加以抑制，研磨-团聚的平衡会导致粒度无法继续减小，甚至出现"逆研磨"现象（研磨时间延长但粒度反而增大）。
助磨剂是一类可以在颗粒表面吸附并降低表面能的化学物质，能够有效抑制颗粒团聚，提高研磨效率。常用的助磨剂包括聚丙烯酸钠、六偏磷酸钠、硅酸钠等，添加量通常为物料质量的0.1%-1%。助磨剂的选择需要根据物料的表面化学性质和浆料的pH值来确定，建议通过实验筛选最佳助磨剂种类和用量。
实验型与生产型搅拌磨的微珠研磨适配对比
实验型搅拌磨
实验搅拌球磨机（JM-1L至JM-10L）是微珠研磨技术验证和工艺参数优化的理想平台。小容积磨筒使得微珠的用量极少，降低了实验成本。1400 r/min的最高转速确保了微珠具有足够的运动速度。多种材质的磨筒选择使得研究人员可以评估不同材质对产品纯度的影响。
在实验阶段，建议系统性地考察以下参数对研磨效果的影响：微珠尺寸（0.05、0.1、0.2、0.3 mm）、填充率（60%、70%、80%）、转速（50%、70%、100%最高转速）、浆料浓度（30%、40%、50%、60%固含量）、助磨剂种类和添加量。通过正交实验设计，可以在较少的实验次数内找到最优的研磨参数组合。
电动升降搅拌磨
电动升降搅拌球磨机（JM-5L至JM-30L）在实验型基础上增加了电动升降功能，搅拌杆可自动升降，磨桶可自由翻转。这一功能在微珠研磨中尤为重要，因为微珠与物料的混合和分离操作频繁，电动升降显著提高了操作便利性。
生产型搅拌磨
生产型搅拌球磨机（JM-50L至JM-500L）在微珠研磨的大规模应用中面临更多技术挑战。大容积磨筒中微珠的均匀分布、搅拌器的设计优化、微珠与产品的高效分离、以及大规模研磨过程的温控，都需要针对性的工程解决方案。
JM-50L及以上型号配备了更大口径的出料阀（1.5寸至2寸），可选配输送泵系统，支持连续或半连续研磨作业。在微珠研磨中，连续研磨模式可以通过控制物料在磨筒中的滞留时间来精确控制出料粒度，是大规模生产的首选操作模式。

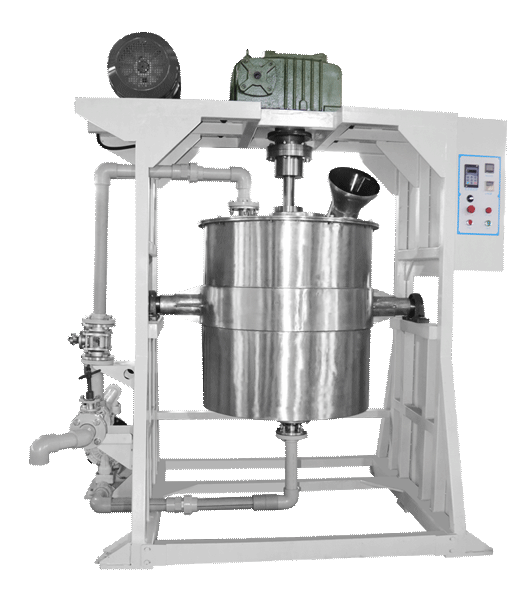

生产型搅拌球磨机支持连续研磨，适合微珠超细粉体量产
微珠研磨的典型应用案例
电池材料研磨
锂电池正极材料（如钴酸锂、锰酸锂、磷酸铁锂）的粒度直接影响电池的充放电性能和循环寿命。微珠研磨可以将正极材料研磨至D50=0.5-2微米，显著提高比表面积和电化学活性。JM-10L搅拌球磨机配合0.1-0.3毫米氧化锆微珠，是电池材料研发实验室的标准配置。
电子陶瓷研磨
氧化铝、氧化锆等电子陶瓷粉体的粒度和粒度分布对烧结体的致密度和电学性能有决定性影响。微珠研磨可以将陶瓷粉体研磨至D50=0.3-1微米，烧结体的致密度可达99%以上。JM系列搅拌球磨机的多种磨筒材质选择（特别是氧化锆磨筒）可以有效避免金属污染，保证陶瓷粉体的高纯度。
颜料涂料研磨
有机颜料和无机颜料的分散细度直接影响色强度和透明度。微珠研磨可以将颜料颗粒研磨至0.1-0.5微米，色强度比常规研磨提高30%-50%。在涂料生产中，砂磨机也是微珠研磨的重要设备类型，适合连续化大规模生产。
制药行业研磨
原料药的微粉化是提高难溶性药物生物利用度的有效手段。微珠研磨可以将原料药研磨至微米级甚至亚微米级，显著提高溶出速率和生物利用度。JM系列搅拌球磨机配备聚四氟乙烯或聚氨酯磨筒，可以有效避免金属污染，满足制药行业的GMP要求。
微珠研磨的常见问题与解决方案
问题一：微珠破碎
微珠在研磨过程中发生破碎，碎片混入产品中影响质量。解决方案：选择品质可靠的高强度氧化锆微珠，控制搅拌器转速不超过微珠的承受极限，避免空载运行（磨筒内无物料时搅拌器高速旋转会导致微珠相互碰撞破碎）。
问题二：微珠与物料分离困难
0.05毫米微珠极小，分离困难。解决方案：使用带分离器的磨筒出料阀，分离器缝隙尺寸应小于微珠直径。对于特别细小的微珠，可以在研磨结束后使用筛网或离心机进行分离。
问题三：研磨温升过高
微珠研磨发热量大。解决方案：确保冷却夹套正常工作，控制冷却水流量和温度。必要时采用间歇研磨方式，研磨10-15分钟后暂停5分钟让浆料降温。
问题四：研磨效率随时间下降
研磨初期效率高，后期粒度减小缓慢。解决方案：添加助磨剂抑制团聚，或采用分段研磨策略。对于极细研磨（D50<0.5微米），可能需要更换更小的微珠。
问题五：产品污染
磨筒或搅拌器磨损导致产品中引入杂质。解决方案：选择耐磨性好的磨筒材质（氧化锆或刚玉），定期检查搅拌器磨损情况，及时更换磨损部件。
搅拌球磨机配件体系与微珠研磨的协同
湖南粉体装备研究院为JM系列搅拌球磨机提供了完善的配件体系，包括氧化锆研磨球、刚玉研磨球、玛瑙研磨球、不锈钢研磨球、硬质合金研磨球和聚氨酯包铁芯研磨球等多种研磨介质选择。
在微珠研磨应用中，研磨介质的品质直接影响研磨效果和产品纯度。湖南粉体装备研究院提供的氧化锆研磨球具有密度高、耐磨性好、化学稳定性强等优点，是微珠研磨的首选研磨介质。用户可以根据研磨物料的特性和目标粒度，选择不同尺寸和材质的研磨珠，构建最优的研磨方案。
搅拌磨微珠研磨技术以0.05毫米微珠为载体，突破了传统研磨的粒度下限，实现了亚微米级甚至纳米级的超细研磨。湖南粉体装备研究院JM系列搅拌球磨机凭借高转速、多材质磨筒、冷却夹套和完善的分离设计，为微珠研磨技术提供了可靠的设备平台。从实验室的JM-1L到生产线的JM-500L，微珠研磨技术可以在不同规模上稳定运行，为电子陶瓷、电池材料、颜料涂料、制药等高附加值粉体行业提供超细研磨解决方案。掌握微珠研磨的操作要点和优化策略，是充分发挥搅拌磨研磨潜力的关键。
