玛瑙研钵研磨仪可以研磨到多少微米？

玛瑙研磨仪的研磨细度极限与影响因素

玛瑙研磨仪作为一种无金属污染的干法研磨设备，在地质、冶金、化工、制药等领域有着广泛应用。关于其研磨细度的上限问题，是实验室选型和工艺方案制定中最为关心的核心参数之一。湖南粉体装备研究院有限公司生产的玛瑙研磨仪（MNY系列）和三头玛瑙研磨机（MNY-Φ120×3）通过玛瑙研钵与碾磨棒的精密配合，能够将固体颗粒研磨至微米级，部分条件下甚至可达纳米级别。

这一研磨细度的实现并非依靠单一的机械冲击，而是通过碾磨棒对研钵内颗粒的持续碾压和摩擦作用。碾磨棒在研钵顺时针旋转过程中对颗粒施加垂直方向的压力和水平方向的剪切力，两种力的协同作用使得颗粒在研钵底部被逐步碾碎。与球磨机的冲击破碎不同，玛瑙研磨仪以碾压和摩擦为主要粉碎方式，颗粒的受力更为均匀可控，因此研磨后的微粉粒度均匀性更高。

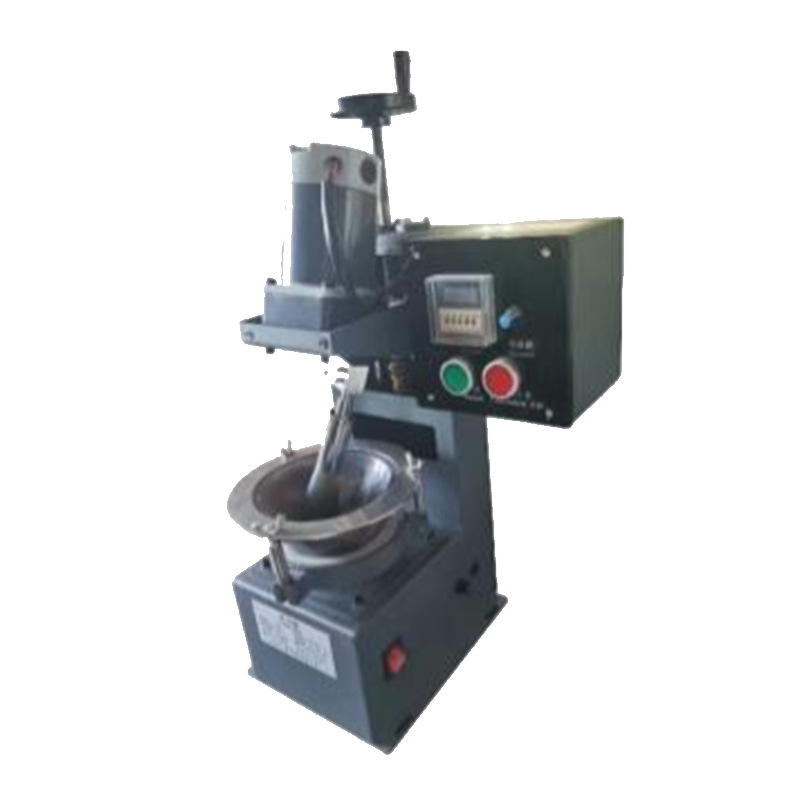

玛瑙研磨仪（MNY系列）整机外观

玛瑙研磨仪的工作原理与细度控制机制

玛瑙研磨仪主要由碾磨棒、玛瑙研钵和刮刀三部分组成。工作过程中，玛瑙研钵以低速顺时针旋转（MNY-Φ120型研钵转速为10rpm），碾磨棒在研钵内以20~90rpm的转速自转，对研钵中的固体颗粒施加碾压和摩擦力。固定不动的刮刀则将研钵边缘被甩出的颗粒刮回研钵中心区域，确保所有颗粒都能被反复研磨。

这种"研钵旋转+碾磨棒碾压+刮刀回拨"的三重协同作用，使得研磨过程具有以下特征：每个固体颗粒被研磨的机会均等，不存在传统球磨机中物料滞留的"死角"区域；碾磨棒的持续碾压保证了颗粒受到稳定可控的研磨力，而非随机冲击；刮刀的回拨作用使颗粒持续进入研磨区域，避免颗粒在研钵边缘堆积。

研磨细度的控制主要通过两个参数实现：碾磨棒转速和研磨时间。碾磨棒转速越高，单位时间内对颗粒的碾压次数越多，研磨效率越高；研磨时间越长，颗粒被反复碾压的次数越多，细度越好。MNY-Φ120型玛瑙研磨仪的碾磨棒转速可在20~90rpm之间精确调节，研磨时间可在0~900分钟范围内设定，为不同物料的研磨提供了充分的参数调整空间。

玛瑙研磨仪可以达到的研磨细度

玛瑙研磨仪的研磨细度与物料特性密切相关。根据湖南粉体装备研究院有限公司的产品技术参数和实验数据：

出料粒度参考值

三头玛瑙研磨机MNY-Φ120×3型的技术参数明确标注，给料粒度不超过1.5mm，出料粒度可达0.074mm（约74μm，即200目）。这一参数是设备在标准条件下的保证值，实际研磨细度还可以进一步优化。

在实际使用中，对于脆性物料（如石英、长石等矿物样品），经过90~120分钟的持续研磨，粒径可达10~20μm（约500~1000目）水平。部分超硬材料微粉经过长时间研磨后，更细的颗粒可以达到1~5μm的微米级细度，个别情况下甚至有报告显示可达到亚微米级（<1μm）。

需要特别指出的是，"微米级"和"纳米级"是两个不同量级的概念。玛瑙研磨仪在常规操作条件下可以稳定达到微米级（1~74μm）的研磨细度，对于特定物料和延长研磨时间的条件下，部分颗粒有可能进入亚微米范围（0.1~1μm），但稳定达到纳米级（<100nm）的研磨细度仍需要配合其他高能研磨手段。

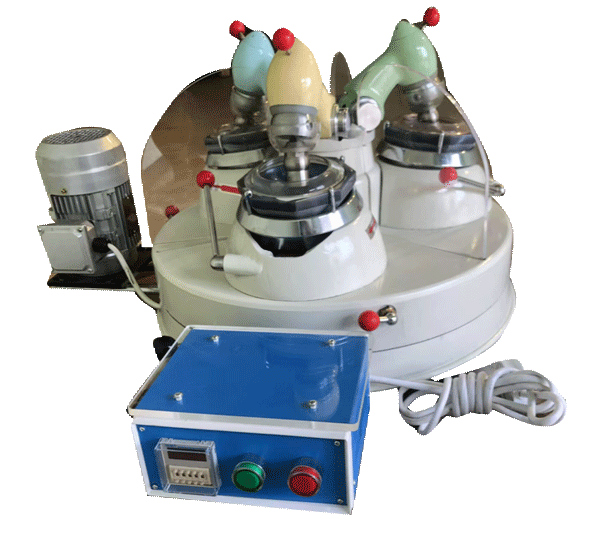

三头玛瑙研磨机（MNY-Φ120×3）整机外观

影响研磨细度的五大关键因素

1. 物料硬度与脆性

物料硬度是决定研磨细度上限的首要因素。莫氏硬度较高的物料（如刚玉硬度9、石英硬度7）在碾压过程中不易破碎，达到的最终细度通常比软质物料（如方解石硬度3、滑石硬度1）更粗。但硬度高的物料往往脆性也较大，在碾压力作用下容易沿解理面断裂，产生细小碎片。

脆性物料（如大多数矿物和陶瓷粉末）的研磨效率较高，研磨曲线呈典型的快速下降特征，在60分钟内即可达到200目以上。韧性物料（如某些金属粉末和有机晶体）在碾压时容易发生塑性变形而非脆性断裂，研磨细度难以提高。

2. 研磨时间

研磨时间是影响细度最直接的参数。在研磨初期（0~30分钟），粒径下降速率最快，粗颗粒在碾磨棒的压力下迅速碎裂。30分钟后粒径下降速率放缓，60分钟后进入缓慢细化期。根据实验数据，研磨60分钟与120分钟的D50差异通常不超过2倍，但继续延长至240分钟后，D50的改善幅度已十分有限。

MNY系列玛瑙研磨仪的研磨时间可设定为0~900分钟，但在实际应用中，大部分物料的合理研磨时间在60~180分钟之间。超过这一范围后，研磨效率极低，继续延长时间的经济性不佳。

3. 碾磨棒转速

碾磨棒转速直接影响碾压频率和研磨力大小。MNY-Φ120型的碾磨棒转速范围为20~90rpm。在低转速（20~40rpm）下，碾磨棒对颗粒施加的碾压力较大但频率较低，适合处理粗颗粒的初级破碎。在高转速（60~90rpm）下，碾压频率提高但单次碾压力相对减小，适合细磨阶段的颗粒进一步细化。

实验对比发现，采用"先低速后高速"的分段研磨策略，比全程使用固定转速的研磨效果更好。低速阶段快速破碎粗颗粒，高速阶段则通过高频碾压提升细磨效率，两者协同可以显著缩短达到目标粒径所需的研磨时间。

4. 给料粒度

给料粒度决定了研磨的起始点。MNY-Φ120×3三头玛瑙研磨机的给料粒度要求不超过1.5mm，MNY-Φ120单头型的给料粒度也建议控制在2mm以内。给料粒度越粗，达到目标细度所需的研磨时间越长。

在实际操作中，建议对初始物料进行预破碎处理，将给料粒度控制在0.5mm以下，可以显著缩短研磨时间并提高最终研磨细度。预破碎可以使用实验颚式破碎机完成粗碎，再经过对辊破碎机细碎后进入玛瑙研磨仪研磨，这种多段破碎-研磨的工艺路线在地质样品制备中最为常见。

5. 给料量

给料量直接影响研钵内物料的堆积厚度和碾磨棒对颗粒的接触概率。MNY-Φ120型的研钵口径为120mm、深度为34mm，合理的给料量应控制在研钵容积的1/3~1/2之间。给料量过多会导致物料在研钵内堆积过厚，底层物料难以被碾磨棒有效碾压，研磨均匀性下降；给料量过少则降低单批处理效率。

单头与三头玛瑙研磨机的研磨效率对比

湖南粉体装备研究院有限公司提供单头（MNY-Φ120）和三头（MNY-Φ120×3）两种规格的玛瑙研磨机，两者在研磨原理上完全一致，但在处理效率上存在显著差异。

三头玛瑙研磨机的三组研磨头可同时独立工作，相当于三台单头研磨机并行运行，单批处理能力提升3倍。同时，三头设计的交替研磨功能支持连续操作——一组研磨完成后可立即开始下一组，无需等待全部研磨头完成，进一步提高了整体工作效率。

三头机型的研棒转速提高至220rpm，远高于单头机型的20~90rpm可调范围。更高的研棒转速意味着单位时间内的碾压次数增加，对于需要长时间研磨的硬质物料，可以显著缩短研磨时间。但需要注意的是，高转速也会增加碾磨棒与研钵的磨损速率，对于高硬度物料的长时间研磨需要关注玛瑙部件的消耗情况。

玛瑙研磨仪与其他研磨设备的细度对比

为了更清晰地理解玛瑙研磨仪的研磨细度水平，可以将其与实验室常用的其他研磨设备进行横向对比：

玛瑙研磨仪 vs 行星球磨机

行星球磨机依靠研磨球在高速公转和自转中产生的冲击力破碎物料，研磨能量密度远高于玛瑙研磨仪。行星球磨机通常可以将物料研磨至亚微米级（0.1~1μm）甚至纳米级（<100nm），在研磨细度上明显优于玛瑙研磨仪。但行星球磨机使用金属或陶瓷研磨球，存在一定的样品污染风险；而玛瑙研磨仪的玛瑙材质确保了对样品的零金属污染，这一优势在成分分析领域不可替代。

玛瑙研磨仪 vs 手工研钵研磨

传统的手工研钵研磨同样使用玛瑙材质，但研磨效率远低于机械化玛瑙研磨仪。人工研磨的碾磨力和频率取决于操作者的体力和技巧，难以保持一致性和重复性。MNY系列玛瑙研磨仪的碾磨棒转速和研磨时间可精确控制，确保了研磨结果的可重复性，这对于科学研究的严谨性至关重要。

实验数据显示，对于同一批矿物样品，手工研磨2小时后D50约为30μm，而MNY-Φ120型玛瑙研磨仪在相同研磨时间后D50可达10~15μm，效率提升约2~3倍。三头机型由于更高的研棒转速，效率优势更为明显。

玛瑙研磨仪 vs 气流粉碎机

实验室气流粉碎机依靠高速气流使颗粒相互碰撞破碎，可将物料粉碎至1~10μm级别。气流粉碎的研磨细度优于玛瑙研磨仪，且无研磨介质污染。但气流粉碎设备投资成本高、能耗大，且对物料的脆性要求较高，不适合处理韧性物料。玛瑙研磨仪则设备投资小、操作简便、适用物料范围广，在少量样品的精细研磨场景中更具经济性。

玛瑙研磨仪的典型应用场景

地质矿样分析

地质勘探和矿物分析中，需要将岩石和矿石样品研磨至200目（74μm）以下才能进行化学成分分析。玛瑙研磨仪的零金属污染特性确保了分析结果不受研磨设备的干扰，是地质实验室的标准配置。三头玛瑙研磨机可同时处理三组不同样品，显著提高了大批量样品的处理效率。

电子微粉制备

电子工业中的陶瓷介质、压电材料等微粉对杂质含量要求极为严格。玛瑙研磨仪的玛瑙材质不含金属元素，研磨过程中不会向样品中引入金属杂质，满足电子微粉对高纯度的严格要求。研磨细度可达微米级，满足大部分电子微粉的粒径要求。

食品药品微粉化

食品和药品领域的微粉化处理对设备材质的食品安全性有严格要求。玛瑙材质为天然矿物，符合食品级安全标准。MNY系列玛瑙研磨仪的罐体内衬可选食用级橡胶，进一步确保了与食品接触部件的安全性。

化工催化剂制备

催化剂的活性与其比表面积密切相关，颗粒越细比表面积越大，催化活性通常越高。玛瑙研磨仪可将催化剂前驱体研磨至微米级，显著提高其催化活性。同时，玛瑙材质不会对催化剂产生中毒效应，保证了催化剂的原始活性不受影响。

提升玛瑙研磨仪研磨细度的实用技巧

预破碎降低给料粒度

将初始物料的粒度从2mm降至0.5mm以下，可缩短研磨时间约30~40%。建议使用小型颚式破碎机或对辊破碎机进行预破碎，再进入玛瑙研磨仪精研。

分段研磨策略

采用"低速粗磨+高速精磨"的分段策略。前30分钟以30~40rpm的低转速运行，利用碾磨棒的大压力快速破碎粗颗粒；30分钟后切换至70~90rpm的高转速，通过高频碾压进一步细化颗粒。这种策略比全程固定转速的研磨效果提升约15~20%。

合理控制给料量

单次给料量控制在研钵容积的1/3左右，避免物料堆积过厚影响研磨均匀性。大批量物料应分批研磨而非一次性投入。

定期清理研钵

研磨过程中，已达到目标细度的微粉应及时从研钵中取出，避免细粉对粗颗粒的研磨产生"缓冲"效应。同时，研钵壁上的附着物应定期刮除，保持研钵内表面的研磨效率。

搭配筛分使用

研磨60分钟后，将物料取出通过200目筛网筛分，筛上物重新返回研钵继续研磨。这种研磨-筛分-再研磨的循环操作，可以有效缩短达到目标细度的总研磨时间，同时避免过粉碎导致的能量浪费。建议配合小型实验室筛分机使用，实现研磨与筛分的高效联动。

MNY系列玛瑙研磨仪技术参数汇总

湖南粉体装备研究院有限公司的MNY系列玛瑙研磨仪以其无金属污染、研磨均匀、操作简便等优势，为实验室少量微粉研磨提供了可靠的解决方案。在标准条件下可稳定达到200目（74μm）的研磨细度，通过优化研磨参数和工艺方案，更可达到微米级甚至亚微米级的研磨效果。用户可根据样品处理量需求选择单头或三头机型，配合预破碎和筛分设备，构建高效的样品制备工艺流程。
