立式半圆行星球磨机XQM系列实验室精密研磨半圆结构优势与八款型号选型全解析

立式半圆行星球磨机为什么更适合实验室精密研磨

立式半圆行星球磨机（实验室型）是湖南粉体装备研究院有限公司面向科研单位、高等院校和企业实验室推出的一款高效粉体制备设备，型号覆盖XQM-0.4A至XQM-16A共八款规格，总容积从0.4L延伸至16L，能够满足从微量样品前处理到小批量中试生产的全链路需求。

这款设备的核心竞争力在于"半圆形"外观结构设计。不同于常规方形外壳的行星球磨机，半圆结构在三个维度上带来了实质性的性能提升：第一，半圆形外壳经高精密模具冲压成型，整体刚性更强，在高速运转时能有效抑制壳体共振，降低噪声至60±5dB；第二，半圆弧面优化了内部传动系统的空间布局，使行星盘整体铸造成型后重心更低，高速运行更加平稳安静；第三，半圆外观大方精致、高端稳重，在实验室环境中视觉协调性更好。

从研磨能力来看，XQM系列行星盘转速最高可达435rpm（磨罐转速870rpm），最小出料粒度可达0.1微米，支持干法研磨和湿法研磨两种工艺模式，并可选配真空球磨罐实现真空或惰性气体保护下的研磨操作。每次实验可同时处理四个样品，大幅提升了实验效率和数据可靠性。

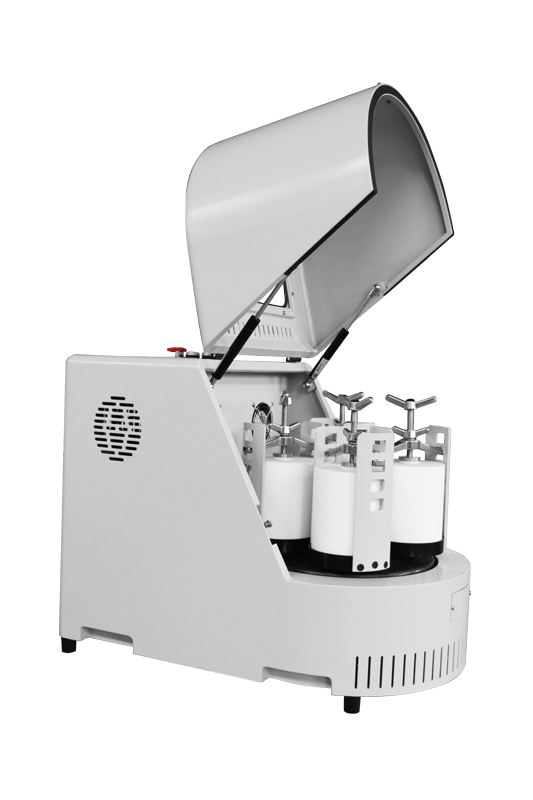

立式半圆行星球磨机（实验室型）XQM系列整机外观

半圆结构设计与行星运动原理的协同效应

行星运动机制：公转与自转的复合力场

行星球磨机的核心原理在于行星轮的公转与自转复合运动。立式半圆行星球磨机的转盘驱动球磨罐绕主轴公转的同时，罐体自身高速自转，形成复合离心力场。在这个力场中，罐内研磨球在离心力作用下高速碰撞物料，产生剪切力、冲击力和摩擦力三种作用力的叠加效应，从而实现物料的高效粉碎与混合。

转速比固定为1:2，即行星盘转速与磨罐转速保持2倍关系。以XQM-0.4A为例，行星盘最高转速435rpm对应磨罐转速870rpm；XQM-1A至XQM-4A行星盘最高335rpm对应磨罐转速670rpm；XQM-8A至XQM-12A行星盘最高290rpm对应磨罐580rpm；最大规格XQM-16A行星盘最高255rpm对应磨罐510rpm。这种由小到大递减的转速设计逻辑在于：罐体容积越大，研磨球质量越大，在相同转速下产生的碰撞能量越大，因此需要适当降低转速以避免能量过载和设备损耗。

半圆结构的三重工程价值

半圆形外壳并非仅是外观上的差异化选择，而是融合了结构力学和振动控制的工程考量：

刚性增强与振动抑制。 半圆弧面在结构力学上具有天然的优势——弧形壳体在受到内部振动传递时，应力沿弧面均匀分散，避免了方形壳体角部应力集中的问题。这意味着设备在高速运行时，壳体共振被有效抑制，噪声控制在60±5dB的范围内（最小型号XQM-0.4A为58±5dB），为实验室工作环境提供了更安静的保障。

传动系统空间优化。 半圆结构为内部传动系统提供了更充裕的布局空间。行星盘整体铸造成型，传动齿轮选用特殊材质精密齿轮，配合数控加工的机加零件，确保了设备在最高转速下的运行稳定性和传动精度。磨罐压紧装置操作便捷、安全可靠，降低了操作人员的使用门槛。

散热与维护便利性。 半圆弧形设计改善了设备内部的空气流通路径，有助于电机和传动系统在长时间运行条件下的散热。同时，弧形外壳减少了内部死角，清洁和维护更加方便。

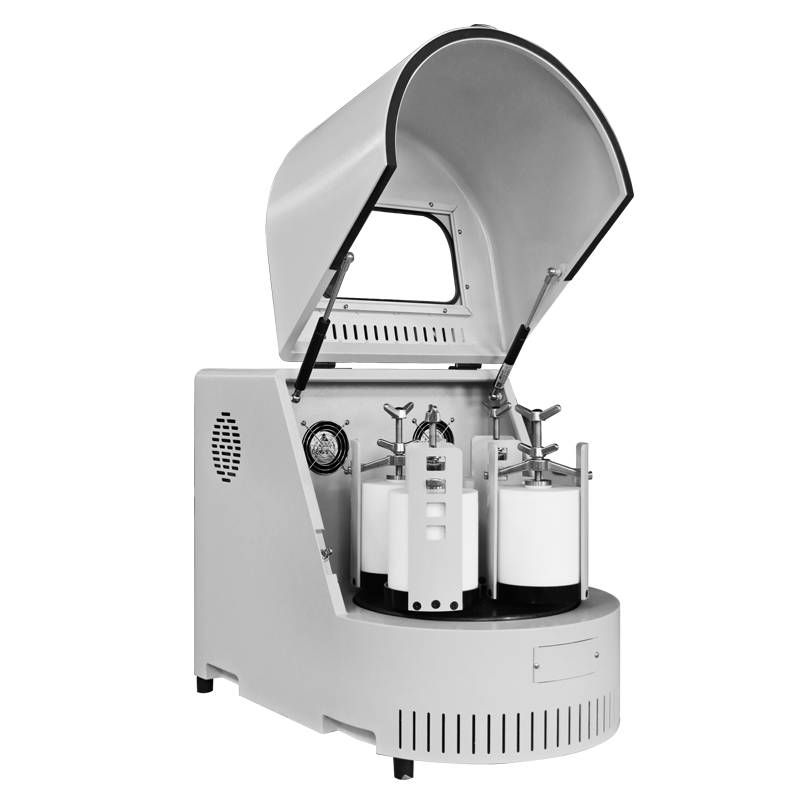

立式半圆行星球磨机细节结构展示

变频调速与正反交替运行

XQM系列全系列采用变频调速技术，实现无级变速。这意味着操作人员可以根据物料特性和研磨目标，精确设定任意转速值，而非仅限于几档固定速度。配合正反交替运行功能——设备可在设定的正转时间和反转时间之间自动切换——研磨球在罐内的运动轨迹更加复杂多样，有效避免了物料在罐底沉积和研磨死角问题。

运行总时间可精确设定，最长可达9999分钟（约166小时），满足长时间连续研磨的实验需求。正反交替运行时间也可独立设定（1~999分钟），使研磨工艺的编程灵活性大幅提升。LED显示屏实时显示运行参数，程序化操作提升了实验结果的重复性。

八款型号全参数横向对比

基本配置参数对比

从表中可以看出，XQM系列按容积可分为三个梯队：小容量梯队（XQM-0.4A，0.4L）适合微量样品的前处理和探索性实验；中容量梯队（XQM-1A/2A/4A，1~4L）覆盖了实验室常规研磨需求，三款设备体积和重量相同，差异在于可配球磨罐的规格范围；大容量梯队（XQM-8A/10A/12A/16A，8~16L）面向小批量生产和中试放大，其中XQM-16A为最大规格，设备重量达到203kg，电源也从220V单相升级为380V三相。

性能参数对比

性能参数表揭示了几个关键规律：电机功率随容积增大而提升，从0.25kW到3.0kW跨跃了12倍；最高转速随容积增大而降低，这是因为大罐径下研磨球的线速度已经很高，过高的转速反而会导致能量浪费和设备磨损加剧；转速比始终保持在1:2，这是行星球磨机经过长期工程验证的最佳速比，确保了公转与自转的力场匹配。

值得注意的是，XQM-0.4A虽然容积最小，但行星盘最高转速达到435rpm，磨罐转速870rpm，是全系列中最高的。这是因为小容积罐体内研磨球的质量小，需要更高的转速来产生足够的离心力和碰撞能量。对于需要制备纳米级粉体的实验，XQM-0.4A的高转速特性使其成为理想的微量样品纳米研磨设备。

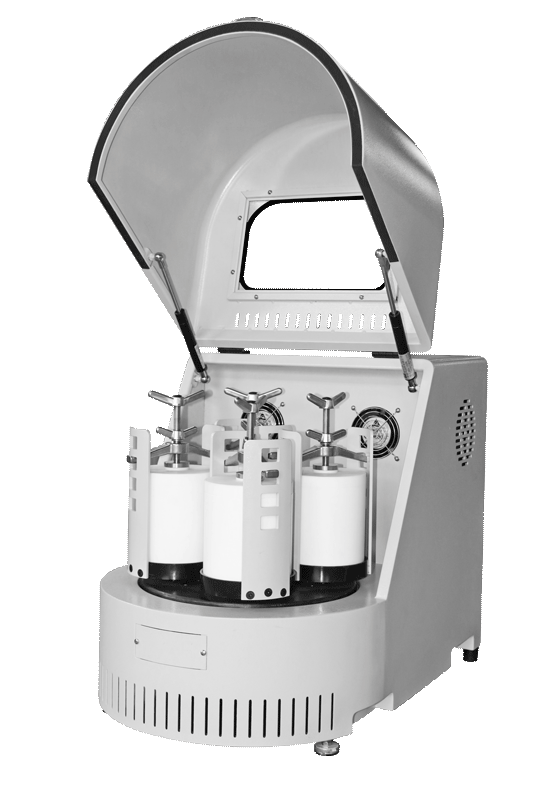

立式半圆行星球磨机XQM系列

五大行业应用场景与工艺方案

电子陶瓷与MLCC领域

电子陶瓷是立式半圆行星球磨机应用最密集的领域之一。MLCC（多层陶瓷电容器）的生产需要将钛酸钡等陶瓷粉体研磨至亚微米级，以保证介电层的均匀性和厚度精度。XQM系列的高能行星运动能够将原料粉体有效分散和细化，配合氧化锆研磨球和氧化锆球磨罐，避免金属杂质引入，保证陶瓷粉体的纯度。

具体应用包括：圆片陶瓷电容原料混合、MLCC介质陶瓷粉体研磨、热敏电阻（PTC/NTC）材料制备、ZnO压敏电阻粉料处理、介质陶瓷配方开发等。对于MLCC生产，通常使用XQM-2A或XQM-4A进行实验室配方筛选，磨罐转速设定在500~600rpm区间，研磨时间2~4小时，球料比约5:1。

新能源电池材料

锂电正极材料（钴酸锂、锰酸锂）和燃料电池材料的研发是近年增长最快的应用方向。电池材料对粉体粒度分布的一致性要求极高——粒度过大导致电池内阻增大、充放电速率下降；粒度过细则比表面积过大，影响电池循环寿命。

立式半圆行星球磨机在电池材料制备中的工艺路径通常包括：原料预混合（干磨，转速300~400rpm，30分钟）、细磨分散（湿磨，转速500~600rpm，2~3小时）、真空研磨（防止氧化，配用真空球磨罐）。XQM-4A和XQM-8A是电池材料研发中最常用的型号，4L和8L的容积既能满足实验阶段的样品量需求，又可为后续中试提供足够的产品量。

磁性材料与稀土功能粉体

磁性材料领域涉及Ni-Zn铁氧体、Mn-Zn铁氧体等软磁材料的制备，以及稀土永磁材料的研发。这类材料的磁性能高度依赖于原料粉体的粒度和均匀性。通过立式半圆行星球磨机的高能研磨，可以将原料粉体细化至0.5~1μm的范围，配合正反交替运行功能确保各组分均匀混合。

稀土抛光粉、长余辉发光粉、荧光粉等功能性粉体的制备同样依赖行星球磨机的精细研磨能力。这些材料通常对研磨环境有特殊要求——荧光粉需要避免金属污染，选用聚氨酯球磨罐或氧化铝球磨罐；稀土抛光粉需要控制粒度分布范围，通过调节转速和研磨时间来精准控制成品粒度。

催化剂与化工领域

催化剂的活性与其比表面积和组分分散度密切相关。行星球磨机在催化剂制备中承担着载体粉体研磨、活性组分分散和催化剂成型前混合等关键工序。对于需要高温处理的催化剂前驱体，可在研磨后配用马弗炉进行焙烧处理，形成完整的催化剂制备工艺链。

化工领域还涉及氧化锌压敏电阻、氧化钴粉料、氧化铝陶瓷、氧化锆陶瓷等材料的研磨。湿法研磨在这些应用中尤为常见，通过水或有机溶剂作为研磨介质，可以有效控制研磨温度，避免热敏性物料的分解或相变。

地质矿产与环境分析

地质样品的前处理是行星球磨机的传统应用领域。岩石、矿物、土壤等地质样品需要研磨至200目以下才能进行化学分析或X射线荧光光谱分析。XQM系列的四罐并行设计允许同时处理四个不同样品，每个样品独立密封在一个球磨罐中，杜绝交叉污染。

环境分析领域涉及土壤重金属检测的前处理、废弃物中污染物提取等。对于这类应用，通常使用XQM-0.4A或XQM-1A进行小批量样品处理，配合玛瑙球磨罐或碳化钨球磨罐，确保分析结果的准确性。

与其他行星球磨机型号的横向对比

湖南粉体装备研究院有限公司的行星球磨机产品线包含多款不同类型，立式半圆行星球磨机与其他型号在结构设计和适用场景上各有侧重。

立式半圆 vs 立式方形

立式方形行星球磨机与立式半圆行星球磨机在核心研磨原理上完全一致，差异在于外壳结构。方形外壳在设备占地面积上可能略有优势，但半圆形外壳在振动抑制和噪声控制方面表现更优。对于对实验室噪声环境有严格要求的用户，半圆款是更优选择。

立式半圆 vs 卧式轻型

卧式轻型球磨机采用水平布局，行星盘水平旋转。卧式结构在装卸料时更加方便（罐口朝上），但占地面积较大。立式半圆结构占地面积更小，适合空间有限的实验室。两种结构在研磨能力上相当，选择依据主要是实验室空间布局和使用习惯。

立式半圆 vs 重型卧式

重型卧式行星球磨机面向工业化生产需求，结构和功率更重，适合长时间连续运行和大规模粉体生产。立式半圆行星球磨机虽然最大型号XQM-16A也具备一定的生产能力，但其定位仍然是实验室和小批量生产，在中低负荷实验场景中性价比更高。

选型五步决策框架

第一步：明确处理量需求

根据实验所需的单批处理量选择型号梯队。微量实验（0.4L以下）选XQM-0.4A；常规实验（1~4L）选XQM-1A/2A/4A；中试放大（8~16L）选XQM-8A/10A/12A/16A。注意装料量不应超过球磨罐容积的2/3，以确保研磨球有足够的运动空间。

第二步：评估物料特性

硬质材料（莫氏硬度>8）如碳化硅、氧化锆等，建议选用碳化钨球磨罐和碳化钨研磨球，配合中低转速运行以减少罐体磨损。脆性或热敏性材料可选用低温行星球磨机或在XQM系列上配用低温球磨罐。需要避免氧化的材料则选配真空球磨罐，在真空或惰性气体保护下研磨。

第三步：确定研磨目标粒度

目标粒度在微米级（1~10μm）时，转速设定在300~400rpm即可满足；目标粒度在亚微米级（0.1~1μm）时，需要高转速（≥500rpm）配合小粒径研磨球（如Φ3~Φ5mm氧化锆球）。XQM-0.4A的最高转速870rpm使其在纳米级研磨方面具有天然优势。

第四步：确认实验室条件

检查实验室的供电条件——XQM-0.4A至XQM-12A均为220V单相电源，普通实验室插座即可使用；XQM-16A需要380V三相电源，需提前确认供电条件。同时评估设备占地面积，最小型号仅500×300×340mm，适合桌面操作；最大型号950×600×710mm，需要专用实验台。

第五步：评估安全与维护需求

优先选择具备过载保护、紧急停机功能的型号——XQM系列全系列标配电机过载保护装置和紧急停机功能。关注噪声指标，半圆结构的噪声控制在58~65dB范围内，远优于普通工业设备。易拆卸设计使日常清洁和维护更加便捷，磨罐压紧装置操作简单，降低了维护门槛。

关键操作细节与常见问题

装料量与球料比

装料量不应超过球磨罐容积的2/3，这是行星球磨机操作的基本准则。留出的1/3空间用于研磨球的运动和物料的翻滚，确保研磨效率最大化。球料比通常控制在3:1到10:1之间，对于硬质材料取高值，软质材料取低值。

湿法研磨时，液相介质（水、乙醇、丙酮等）的添加量以刚好没过物料和研磨球为宜。过多液体会稀释研磨能量密度，降低效率；过少液体则无法有效散热，可能导致物料团聚或罐体温升过高。

转速设定策略

对于初次接触某物料的情况，建议从中低转速（200~300rpm）开始，逐步提高转速并观察研磨效果。如果发现物料温度升高过快或罐壁出现明显磨损，应降低转速或缩短单次运行时间。正反交替运行时，正转和反转时间建议设为相同（如各5分钟），以保证两个方向的研磨均匀性。

真空研磨操作要点

使用真空球磨罐时，需先将物料和研磨球装入罐中，密封后抽真空至所需真空度，再充入惰性气体（如氩气、氮气）至常压，最后密封罐盖放入设备。这一操作流程能有效排除罐内空气，防止物料在研磨过程中氧化。

常见问题与解决方案

物料粘罐怎么办？ 物料粘罐通常是因为物料含水量过高或粒度过细导致的静电团聚。解决方案：降低物料含水率（烘干处理）、添加少量分散剂（如酒精）、使用正反交替运行模式、或选用聚氨酯内衬球磨罐减少物料粘附。

研磨后粒度不均匀？ 检查球料比是否合理、研磨球级配是否科学（建议大中小球搭配使用）、转速是否过高导致研磨球仅贴壁运动而非翻滚碰撞。适当降低转速、优化球级配、延长研磨时间通常能有效改善粒度均匀性。

噪声异常增大？ 首先检查球磨罐是否压紧到位、行星盘上是否有异物、传动齿轮是否需要润滑。半圆结构本身能有效抑制噪声，如果出现异常噪声增大，通常是机械紧固件松动或润滑不足的信号，应停机检查后再使用。

不同罐位研磨效果有差异？ 四个球磨罐位虽然公转半径相同，但由于自转轴的制造和装配公差，个别罐位可能存在微小差异。建议在平行实验中将同一物料分别装入四个罐中研磨，然后混合后取样，以消除罐位差异的影响。

产线配套与延伸应用

立式半圆行星球磨机在实验室产线中通常不是孤立使用的，而是与前后工序设备形成配套。一条典型的实验室粉体制备产线包括：原料破碎（颚式破碎机或对辊破碎机）→ 细磨分散（行星球磨机）→ 筛分分级（三次元旋振筛或小型实验室筛分机）→ 干燥处理（真空干燥箱或鼓风干燥箱）→ 压片成型（手动压片机或全自动电动压片机）。

在需要无氧无水环境的实验中，研磨后的粉体可通过真空手套箱转移至手套箱中进行后续操作，避免粉体接触空气而氧化或吸潮。对于需要表面改性的粉体，研磨后还可使用蜂巢磨进行粉体复合改性处理，实现粉体表面包覆和功能化。

在产品中心可以查看湖南粉体装备研究院有限公司完整的粉体设备产品线，根据实验需求构建完整的实验室粉体制备解决方案。

总结

立式半圆行星球磨机XQM系列以其独特的半圆外壳结构、八款型号的完整规格覆盖（0.4L~16L）、变频调速与正反交替运行的智能化控制、以及最低0.1微米的研磨精度，成为实验室粉体制备领域的高性价比选择。从电子陶瓷、新能源电池材料到催化剂研发、地质分析，XQM系列凭借其行星运动复合力场和灵活的工艺编程能力，能够适应从微量探索到中试放大的全链路实验需求。选型的核心在于匹配处理量需求、物料特性和目标粒度三个维度，配合恰当的球磨罐材质和研磨球级配，即可在实验室中实现高效、精密、可重复的粉体研磨工艺。
