全自动电动压片机压力怎么选？从程序加压流程与模具配置判断

压出来的片为什么总是开裂或者密度不均

同一台全自动电动压片机，同一批粉末，换个人操作，压出来的片体密度就可能出现差别，有时压力往上加，边缘的裂纹反而更明显。这类问题多数不出在压力上限够不够，而是压力设定、保压时间与模具配置三者没有对应上。

加压速度过快，物料内部的气体来不及排出，脱模后片体边缘容易出现裂纹；保压时间偏短，片体只是表面成型，中心区域的致密度偏低，做 X 荧光或钙铁分析时计数重复性会变差；模具内孔与装料量不匹配，压出的片厚薄不一，也会影响后续检测。

还有一种情况更常见。样品本身吸潮，或者粒度分布偏宽，无论压力往上加多少，片体表面依然压不实，脱模时还会掉边。这类问题的根源通常不在压片机，而在制样之前的干燥与研磨环节。粉末越细、比表面越大，对含水量的敏感度就越高，装模前是否充分干燥，往往比把压力从 20T 提到 30T 更能改善结果。

湖南粉体的压制成型系列中，全自动电动压片机面向实验室粉末样品的成型需求。加压、保压、补压与泄压由程序依次执行，操作者真正需要判断的，是压力设定值、保压时间和模具配置这三件事。把这三项与自己的样品对应清楚，比反复试压更省时间。

一次完整的压制过程由程序接管

全自动电动压片机与手动压片机最直观的差别，在于加压动作由谁完成。手动设备依靠手柄驱动压轮或杠杆，压力大小和升压快慢全部取决于操作者的手感，同一样品换个人操作，片体密度就可能出现差别。电动压片机把升压过程交给液压系统与程序，操作者设定的是目标值，而不是每一次用力的大小。

加压、保压、补压、泄压的动作顺序

设备官方资料对加压过程的描述是：程序加压或缓加压、程序保压、程序补压、定时泄压。这四个步骤对应着液压压制中四个不同的物理阶段，各自的用途并不相同。

程序加压解决的是"压力上到多少"。缓加压则是把升压速率放慢，给物料内部的气体留出排出通道，对松装密度低、含气量大的粉末样品更有意义。程序保压解决的是"压力保持多久"，在恒定压力下，粉体颗粒发生重排与塑性变形，片体密度在这个阶段才真正建立起来。

程序补压对应的是压力衰减——液压系统在保压期间难免有微小泄漏，压力掉下来后自动补回去，才能保证整段保压时间内的有效压力稳定。定时泄压解决的是"什么时候松"，压力释放太快，片体内部残余应力来不及消解，脱模时容易产生层裂，因此泄压通常设定为缓慢进行。

把这四步拆开看，就能理解为什么有些用户的片体总是层裂——问题往往不在压力设定值，而在泄压环节被设得太急。

压强换算是怎么显示出来的

实验室压片评价一个片体，看的通常不是油缸承受多少吨，而是模具内样品承受多少兆帕。同一台设备换上不同内径的模具，油缸压力相同，样品实际承受的压强却相差很大。

全自动电动压片机提供程序自动换算功能，直接把压力折算成模具内样品承受的压强（MPa）并显示出来。这项功能的价值在于两点：一是避免因模具更换而误判压力，二是降低模具超压的风险。模具属于耗材，长期超压使用会加速内孔磨损，压出的片径和片厚随之漂移。

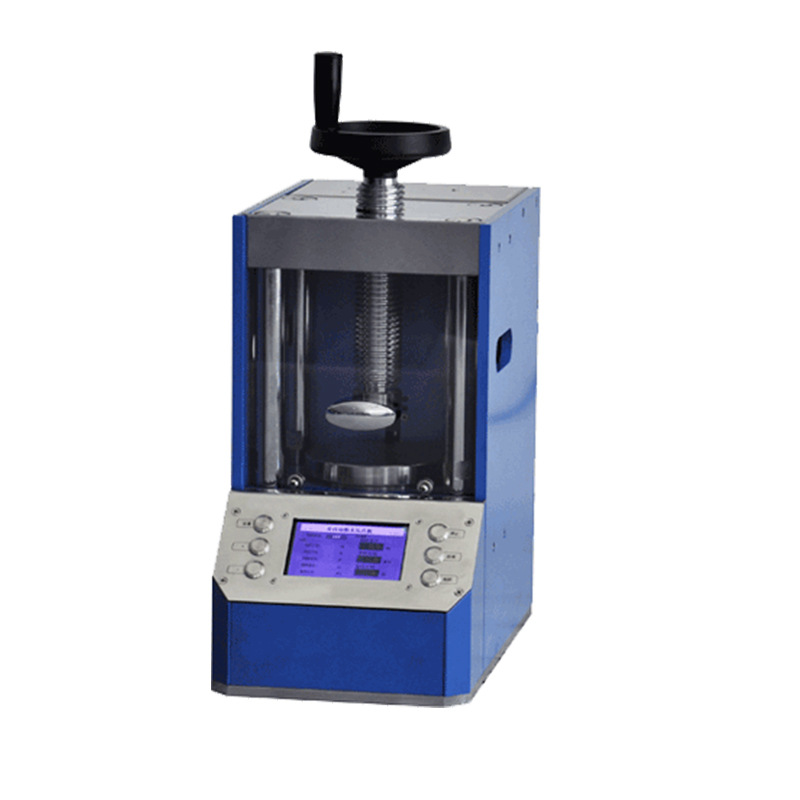

全自动电动压片机整机外观，加压参数通过液晶显示屏设定，压力在程序控制下完成加压与保压。实际配置以对应产品页面为准。

哪些参数真正决定压制结果

参数表上的数字很多，与日常使用关系最直接的集中在三处：压力范围与油缸行程、保压时间、工作空间与模具尺寸。其余项目更多影响设备的安装与长期稳定性。

压力范围与油缸行程

该系列现有 TYPJ-20S、TYPJ-30S、TYPJ-40S、TYPJ-60S 四个规格，压力范围分别为 1-20T、1-30T、1-40T、1-60T，最小分度 0.1t。压力上限决定了能压制多大直径、多大截面积的片体，样品成型所需的实际压强与模具内孔面积相乘，才是对设备压力的真实需求，因此选规格前应先确认模具内径，而不是先挑吨位。

油缸行程分两档，TYPJ-20S 与 TYPJ-30S 为 30mm，TYPJ-40S 与 TYPJ-60S 为 50mm。行程决定了装料高度和可压制的片体厚度上限，粉末堆密度低、装料量大的样品，需要更长的行程才能把料层压实。如果装料后上模刚要接触物料，油缸已经走到顶端，说明行程不够，此时即使继续加大压力也无济于事。

保压时间为什么不能只设一两秒

保压时间可设范围为 0-999.59（分.秒），范围足够宽，实际取值却常被低估。粉体在恒定压力下完成颗粒重排需要时间，几秒钟的保压只能得到形式上的片体，中心密度与表层差异明显。这一点在后续做元素分析时区分度最大：片体不同位置的密度不一致，激发与接收条件随之变化，标准曲线就容易漂移。

保压时间还与样品性质相关。塑性较好的物料重排快，保压时间可以设短一些；硬脆或松装密度低的粉末需要更长时间。实际取值建议从较短的设定开始，逐步延长并观察片体断面，找到密度趋于稳定的那个区间。

工作空间与模具规格

四个规格的工作空间依次为 140×160mm、140×160mm、175×180mm、185×220mm，安装模具时必须留出足够的操作余量。设备标准配置为压片机主机 1 台，模具为选购件，模具内径、形状与材质需要根据样品和分析要求单独确定。

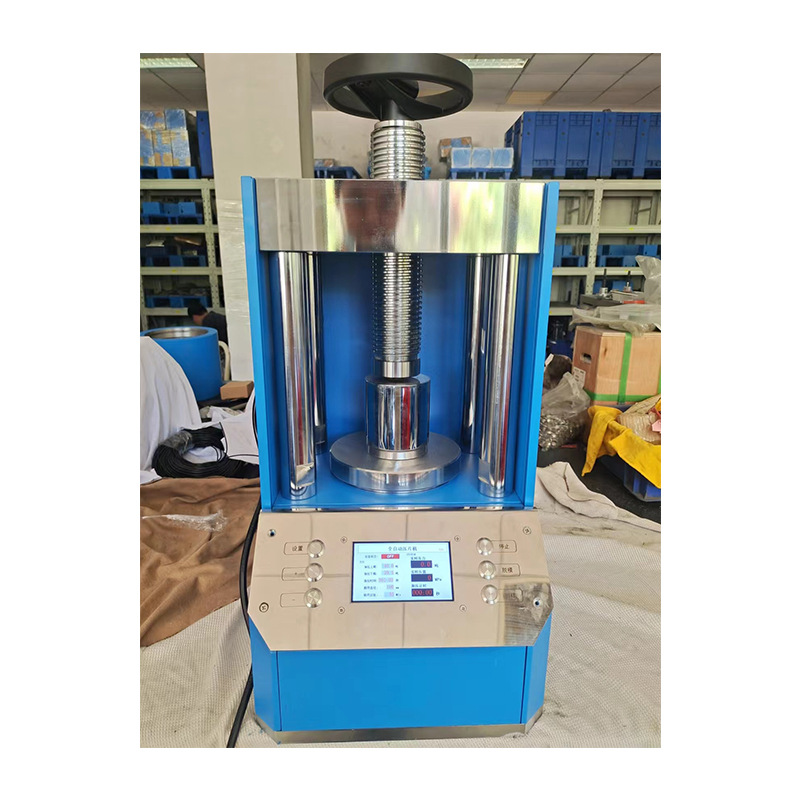

全自动电动压片机装配现场的屏幕状态，加压程序按设定压力、保压与泄压的顺序执行。实际界面以对应产品页面为准。

四种规格的主要参数差异可以直接对照产品资料：全自动电动压片机产品参数。需要说明的是，外形尺寸与重量随规格增加而上升，TYPJ-20S 与 TYPJ-30S 均为 230×390×420mm、90kg 与 95kg，TYPJ-40S 为 280×460×550mm、150kg，TYPJ-60S 为 300×520×580mm、180kg。工作台面承重能力、放置位置和搬运通道，在采购前最好一并核实。

结构设计上几个容易被忽视的地方

设备采用一体式结构，TYPJ 系列的油缸与主机整合在同一机体上，减少管路连接点，对液压系统的密封性和日常维护都更有利。电源为 220V（50Hz/60Hz），常规实验室电源即可满足，不需要单独配置三相电。

油缸限位保护是另一项与寿命直接相关的设计。当油缸升到限位高度时会自动泄压，避免活塞持续顶到机械极限。这个动作通常发生在模具选型偏小、操作者又按手动思路一直加压的情况下，保护动作能替使用者兜住一次误操作。

设备整体配有钢板防护，并设置有机玻璃防护门。压制过程中若片体出现崩裂，碎片会被挡在防护区内。看似简单的一层门，在压制硬脆样品和脆性陶瓷粉末时是必要的配置。

显示与操作集中在 4.3 寸液晶显示屏上，压力、压强、保压时间等设定在同一界面完成。屏幕尺寸不算大，但对实验室台面空间有限的使用场景，反而省地方。

适合哪些粉末样品与分析场景

官方资料列出的应用方向包括 X 荧光、钙铁分析、超导、建材、粉末陶瓷、水泥等新材料分析研究。归纳起来，这类应用都有共同点：样品量少，片体需要具备一定的致密度和平整度，且对污染敏感。

成分检测类样品的压制要求

X 荧光光谱制样是最典型的场景。X 射线荧光分析对片体表面平整度和密度均匀性要求较高，压片时若保压时间不足，片体表面微观起伏大，轻元素分析结果的波动会明显增加。这类用户通常还会关注模具材质，因为压片过程中模具与样品直接接触，材质选择不当会引入待测元素干扰。

水泥、建材与矿物分析的样品量相对大一些，片径也更常用大口径模具，对压力上限和油缸行程的要求比小片径制样更高。这类样品硬度分布不均，缓加压设置对减少分层有帮助。

新材料研发与常规实验室的差别

粉末陶瓷与超导等新材料研究更关注片体的完整性。这类粉末往往烧结活性高，压坯的密度均匀性会一路传递到烧结后的组织，压制环节的参数需要在实验记录中固定下来，便于后续重复。

教育与质检实验室里的使用频次不高，但对设备的一致性要求不低，同一方法在不同时间、不同人操作下最好能得到接近的片体。电动加压相对手动操作的优势在这个场景里体现得比较充分，判断规格是否够用时，可以对照该系列电动压片机的规格与参数，确认压力上限与油缸行程对自家样品是否留有余量。

需要说明的是，设备适用于粉末与颗粒物料的压力成型，具体的压力设定、保压时间与模具配置需要结合物料性质、目标片厚和片径共同确定，同一配方在不同批次原料之间也可能存在差异。涉及强腐蚀性或特殊气氛要求的样品，模具材质和操作条件应提前与厂家沟通。

选型与使用前值得先确认的几点

采购这类设备时，容易忽略的往往不是主机本身，而是围绕主机的几项配套信息。

模具是其中最关键的一项。设备标准配置只有主机 1 台，模具需要单独选配，而模具的内径、形状和材质直接决定压力需求与污染风险。确认模具信息时，除了片径，还应说明目标片厚和样品的大致装料量。

样品的状态同样需要提前确认。粉末是否充分干燥、粒度是否过筛、松装密度大约多少，这三点决定了缓加压设置、保压时间和油缸行程是否有余量。若样品吸潮明显，压制前应先做干燥处理，具体干燥温度需结合物料的热稳定性确定。

电源与安装条件属于容易被跳过的一步。设备使用 220V 电源，但 TYPJ-60S 的重量已达 180kg，台面承重和搬运路径要事先确认，避免设备到场后无法就位。

使用过程中的几项维护习惯，也会影响设备的长期表现：模具内孔在每次使用后清理残留粉料；长期存放时注意防潮，避免内孔生锈；出现片体尺寸漂移时，先核查模具磨损情况，再考虑调整压力参数。

湖南粉体的压制成型设备还包括 手动压片机，适合样品量少、不追求批量效率的场合。如果实验室同时存在常规检测和批量制样两类需求，把两类设备分工使用，往往比一味提高单台设备的吨位更合理。更完整的压制成型设备配置，可以在 压制成型产品栏目中对照查看。

就压制本身而言，压力从来不是决定结果的单一变量。把压力范围、保压时间与模具规格放在一起判断，再结合自己样品的粒度与含水量做一轮小批量验证，全自动电动压片机所能提供的程序化一致性和压强换算显示，才会真正转化成实验数据的稳定性。
