滚筒球磨机研磨介质填充率的优化选择
研磨介质填充率是滚筒球磨机运行中影响研磨效率最为关键的参数之一。长期以来，45%与50%两种填充率方案在行业内各有支持者，争论焦点集中于研磨效率、能耗水平和出料细度三个方面。湖南粉体装备研究院有限公司生产的轻型滚筒球磨机（QM系列）和实验室滚筒球磨机为深入研究不同填充率对研磨效果的影响提供了理想的实验平台。
填充率的选择并非一个简单的数值比较问题，而是涉及筒体转速、介质运动状态、物料性质、产品细度要求等多重因素的综合优化。不同条件下，45%和50%填充率的优劣关系可能完全反转——这恰恰是这一参数优化的难点所在。

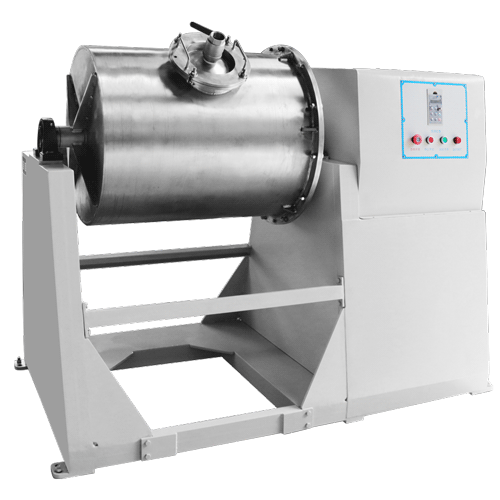

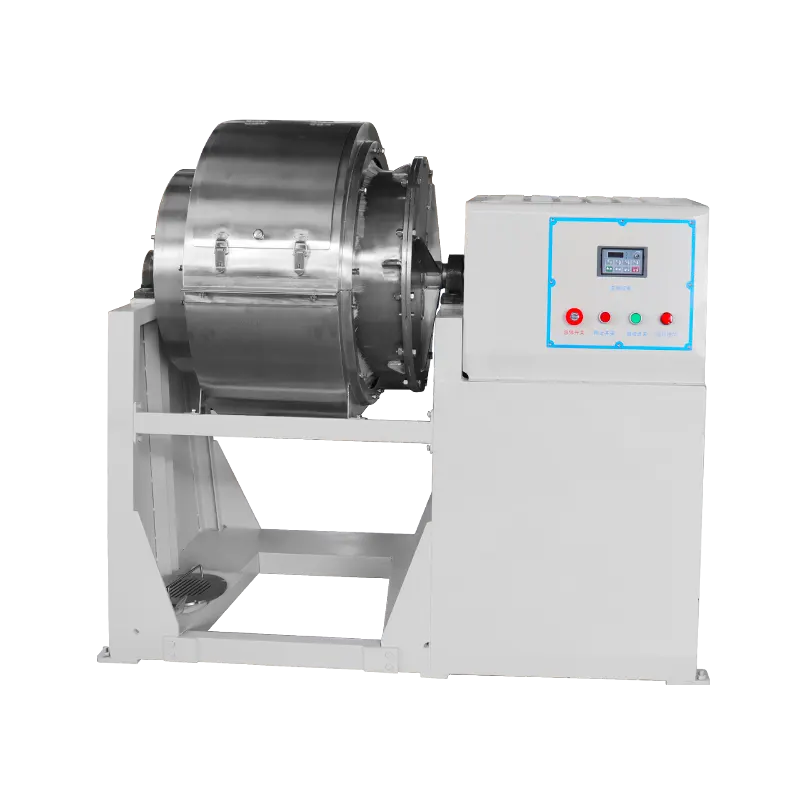

轻型滚筒球磨机（QM系列）整机外观
研磨介质填充率的基本概念
研磨介质填充率（也称装球率或充填率）是指研磨介质（钢球、陶瓷球、氧化锆球等）在磨筒静止状态下占据的体积与磨筒有效容积之比，通常以百分比表示。例如，一个100L容积的磨筒，当研磨介质的堆积体积为45L时，填充率即为45%。
需要特别注意的是，研磨介质的堆积体积不等于研磨介质的真实体积。由于球体堆积时球与球之间存在间隙，研磨介质的堆积密度通常只有其材质密度的55~65%左右。这意味着45%填充率下的研磨介质实际质量，并非简单地等于磨筒容积45%对应的研磨介质材质质量，还需要考虑堆积间隙的体积。
研磨介质与物料共同占据磨筒空间，因此填充率的设定还需要考虑物料的装料量。在滚筒球磨机的实际运行中，研磨介质的装球量加上物料的装料量之和不应超过磨筒有效容积的55~60%，否则会严重影响研磨介质的运动自由度，降低研磨效率。
45%填充率的运行特性与适用场景
45%的研磨介质填充率在滚筒球磨机运行中具有以下典型特征：
介质运动状态
在45%填充率下，研磨介质在磨筒内的运动主要呈现"抛落"状态。当筒体旋转时，靠近筒壁的研磨介质被提升到一定高度后在重力作用下沿抛物线轨迹落下，对底部物料产生强烈的冲击破碎作用。由于填充率相对较低，研磨介质之间的相互干扰较小，每个研磨球都能获得较大的提升高度和冲击动能。
这种以冲击破碎为主的研磨模式特别适合粗磨阶段——当物料粒度较大（进料粒度>5mm）时，需要较强的冲击力才能使颗粒发生破裂。45%填充率下的冲击力峰值高于50%填充率，有利于粗颗粒的快速破碎。
功耗特征
45%填充率下的电机功率消耗相对较低。由于磨筒内研磨介质的总重量较小，筒体旋转所需的驱动扭矩相应减小，单位研磨产量的电耗较低。湖南粉体装备研究院有限公司QM系列轻型滚筒球磨机的技术参数显示，QM-30L型（30L容积）的电机功率仅为0.75kW，在低填充率下运行可以有效降低电力消耗。
出料特性
45%填充率下的研磨产品粒径分布相对较宽，D90偏高，说明粗颗粒的破碎不够充分。这是因为较低填充率下，研磨介质之间的摩擦研磨作用较弱，部分夹在研磨球间隙中的细小颗粒未能被有效研磨。
45%填充率更适合以下场景：进料粒度较大的粗磨工况；对出料细度要求不高的初级研磨阶段；电力供应受限或需要降低运行成本的场合；磨筒容积较大（500L以上）的设备，填充率偏高会导致电机负荷过大。
50%填充率的运行特性与适用场景
50%的研磨介质填充率在滚筒球磨机运行中呈现出与45%不同的运动特征：
介质运动状态
在50%填充率下，研磨介质的运动模式从"抛落"逐渐过渡到"泻落"状态。由于磨筒内研磨介质的数量增加，介质层的厚度增大，靠近筒壁的外层研磨介质仍能获得足够的提升高度进行抛落，但内层研磨介质的运动空间受到挤压，更多地表现为沿介质层表面滑动和滚动。
这种运动状态的转变使得研磨模式从以冲击为主转向冲击与摩擦并重。内层研磨介质的摩擦研磨作用显著增强，有利于细颗粒的进一步研磨，出料细度和均匀度均优于45%填充率。
研磨效率变化
实验数据显示，在相同研磨时间下，50%填充率的D50值通常比45%填充率低10~15%，D90的改善更为显著，可达15~20%。但D10的差异相对较小，说明50%填充率对细颗粒的改善主要表现在减少粗颗粒的含量，而非产生更多的超细颗粒。
功耗特征
50%填充率下的电机功率消耗明显增加。研磨介质的总重量增加了约11%（从45%到50%），但实际功率消耗的增加幅度可达15~20%，这是因为介质层增厚导致筒体旋转的阻力矩增大。在选型时，需要确保电机的额定功率能够满足50%填充率下的运行需求。
50%填充率更适合以下场景：进料粒度较细的细磨工况；对出料细度和均匀度要求较高的场合；湿法研磨工艺，料浆可以填充介质间隙减少介质间摩擦损失；磨筒容积较小（30~200L）的设备，电机功率余量充足。
45%与50%填充率的实验对比分析
为客观评价两种填充率的研磨效果差异，以下基于湖南粉体装备研究院有限公司QM系列轻型滚筒球磨机的实验数据进行分析：
实验条件
- 设备型号：QM-100L轻型滚筒球磨机
- 研磨物料：石英砂（莫氏硬度7）
- 进料粒度：2~5mm
- 研磨介质：氧化锆球，大小球7:3配比
- 研磨模式：湿法研磨，料浆浓度60%
- 研磨时间：120分钟
- 筒体转速：35rpm（变频调速）
粒径对比结果
| 粒径指标 | 45%填充率 | 50%填充率 | 差异 |
|---|---|---|---|
| D10 | 8.2μm | 7.5μm | -8.5% |
| D50 | 32.6μm | 27.8μm | -14.7% |
| D90 | 78.4μm | 63.5μm | -19.0% |
| 均匀度指数 | 0.42 | 0.38 | 更均匀 |
实验结果显示，50%填充率在所有粒径指标上均优于45%填充率，其中D90的改善最为显著（降低19%），说明50%填充率对减少粗颗粒含量更为有效。均匀度指数从0.42降至0.38，表明50%填充率下粒径分布更窄、颗粒大小更均匀。
能耗对比
| 能耗指标 | 45%填充率 | 50%填充率 | 差异 |
|---|---|---|---|
| 电机功率 | 2.0kW | 2.4kW | +20% |
| 单位产量电耗 | 0.83kWh/kg | 0.78kWh/kg | -6.0% |
虽然50%填充率的绝对功率消耗增加了20%，但由于研磨产量提高了约26%（D50更低，单位时间处理量更大），单位产量的电耗反而降低了6%。这一结果表明，在适合的工况下，50%填充率的能量利用效率更高。
超越45%与50%的填充率优化思路
实际的填充率优化不应局限于45%和50%两个固定值，而应根据具体工况在更宽的范围内进行选择。以下因素对填充率的最优值有重要影响：
筒体转速的影响
QM系列轻型滚筒球磨机采用变频调速，转速范围为20~60rpm。筒体转速与填充率存在耦合关系——转速越高，研磨介质被提升的高度越大，需要更大的自由空间来实现有效的抛落运动。因此，在高转速下应适当降低填充率，避免介质层过厚阻碍抛落运动；在低转速下则可适当提高填充率，利用摩擦研磨作用弥补冲击力的不足。
临界转速是滚筒球磨机的一个重要参数。临界转速的计算公式为：nc = 42.3/√D（D为磨筒内径，单位m），实际运行转速通常取临界转速的65~80%。当转速为临界转速的70%时，45%填充率下的研磨效率最高；当转速为临界转速的75%时，50%填充率的研磨效率更优。
物料性质的影响
不同物料的硬度、脆性、密度等特性对最优填充率有显著影响。硬质物料需要更强的冲击力，适合较低的填充率（40~45%），以获得更大的研磨球提升高度和冲击动能。软质物料的破碎主要依靠摩擦研磨，适合较高的填充率（50~55%），利用研磨介质之间的摩擦力实现细磨。
物料的密度也影响填充率的选择。密度较大的物料（如金属矿）在磨筒内趋向于聚集在底部，减少了研磨介质与物料的接触面积，此时可适当提高填充率以增加研磨介质的数量。密度较小的物料（如非金属矿、化工粉末）则容易被研磨介质抛散，较低的填充率即可保证足够的研磨效果。
干磨与湿磨的影响
干磨与湿磨的填充率选择策略存在差异。干磨时物料的流动性较差，容易在磨筒内形成物料"垫层"阻碍研磨介质的运动，建议填充率控制在40~45%范围内，预留足够的运动空间。湿磨时料浆的流动性好，可以有效填充研磨介质之间的间隙，减少介质运动的摩擦损失，填充率可提高至50~55%。
QM系列滚筒球磨机支持干式和湿式两种研磨模式，用户可根据物料特性和产品要求灵活选择。在湿法研磨条件下，料浆浓度通常控制在50~70%（固含量质量分数），料浆浓度过高会导致流动性下降，需相应降低填充率。
研磨介质尺寸与填充率的协同优化
研磨介质的尺寸选择与填充率存在密切的协同关系，两者共同决定了研磨效率和产品粒径分布。
大球的冲击力优势
直径较大的研磨球（20~30mm）在抛落时具有更大的冲击动能，适合粗磨阶段。但大球的堆积间隙较大，45%填充率下大球之间的物料捕获效率较低，研磨细度受限。50%填充率可以部分弥补这一不足，通过增加研磨介质的数量提高物料捕获概率。
小球的研磨面积优势
直径较小的研磨球（5~15mm）虽然冲击力较弱，但球体数量多、总表面积大，摩擦研磨效果显著。小球的堆积密度高，50%填充率下的研磨面积比45%填充率增加约15%，对细磨阶段的粒径细化更为有利。
混合配比的优化策略
实际生产中广泛采用大小球混合配比方案。湖南粉体装备研究院有限公司的滚筒球磨机磨桶可选材质包括碳钢、不锈钢，可内衬尼龙聚氨酯、聚四氟乙烯、刚玉等，研磨球也可选择氧化锆球、玛瑙球、不锈钢球等不同材质和尺寸。
推荐的混合配比方案为：大球（直径20~25mm）占30~40%，中球（直径12~18mm）占30~40%，小球（直径5~10mm）占20~30%。在45%填充率下，大球比例可适当提高至40~50%，以增强冲击破碎效果；在50%填充率下，小球比例可提高至30~40%，利用更多的研磨面积实现细磨。
QM系列滚筒球磨机填充率选型参考
湖南粉体装备研究院有限公司QM系列轻型滚筒球磨机涵盖30L至2000L多种规格，不同容积型号的推荐填充率存在差异：
| 型号 | 容积 | 推荐转速 | 推荐填充率 | 推荐填充率 | 电机功率 |
|---|---|---|---|---|---|
| QM-30L | 30 | 20~60rpm | 40~45% | 45~50% | 0.75kW |
| QM-50L | 50 | 20~50rpm | 40~45% | 45~50% | 1.5kW |
| QM-100L | 100 | 20~45rpm | 40~45% | 48~52% | 2.2kW |
| QM-200L | 200 | 20~40rpm | 38~42% | 45~50% | 4kW |
| QM-300L | 300 | 20~38rpm | 38~42% | 45~50% | 5.5kW |
| QM-500L | 500 | 20~36rpm | 35~40% | 42~48% | 7.5kW |
| QM-1000L | 1000 | 20~34rpm | 35~38% | 40~45% | 11kW |
| QM-2000L | 2000 | 20~34rpm | 32~36% | 38~42% | 22kW |
从表中可以看出一个明显的趋势：随着磨筒容积增大，推荐填充率逐渐降低。这是因为大容积磨筒的研磨介质总重量较大，过高的填充率会导致电机负荷过大，同时大直径磨筒内研磨介质的运动空间需求更大。小型磨筒（30~100L）的电机功率余量较大，50%填充率在湿磨条件下运行稳定；大型磨筒（500L以上）则需要控制在45%以下，避免电机过载。

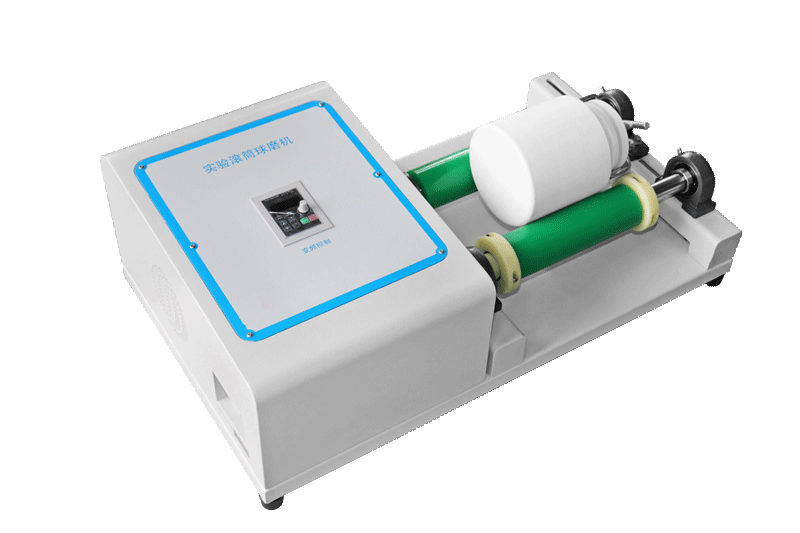

对于实验室小批量研磨，实验室滚筒球磨机QM-5和QM-15的转速范围更宽（60~570rpm），填充率的优化空间更大。高转速下可尝试50%以上的填充率，利用更强的离心力实现高效研磨。
填充率调整的实际操作方法
称重法
最直接的方法是通过称量研磨介质的质量来控制填充率。首先计算磨筒的有效容积V（单位L），然后根据目标填充率φ和研磨介质的堆积密度ρb计算所需研磨介质的质量：m = V × φ × ρb。不同材质研磨球的堆积密度差异较大：钢球约4.5t/m³，氧化锆球约3.6t/m³，氧化铝球约2.2t/m³，玛瑙球约2.5t/m³。
体积法
在不具备称重条件时，可以通过体积测量来控制填充率。使用量筒或标尺测量研磨介质在磨筒内的堆积高度，根据磨筒直径和堆积高度计算填充体积。这种方法操作简便但精度较低，适用于对填充率精度要求不高的场合。
标记法
在生产型设备上，可以在磨筒内壁上标记45%和50%填充率对应的液位线，装球时研磨介质堆积至相应标记线即可。这种方法适合需要频繁调整填充率的场合，操作快捷且重复性好。
填充率与研磨效率的长期优化
填充率的优化不应视为一次性的设定工作，而应纳入设备的长期运行管理中。研磨介质在运行过程中会逐渐磨损，实际填充率会随运行时间逐渐降低。以氧化锆球为例，每运行100小时的磨损量约为0.5~1%（质量百分比），连续运行500小时后填充率可能从50%下降至47~48%。
因此，建议建立研磨介质的定期补加制度。每运行200~300小时后，称量研磨介质的剩余重量并补加至目标填充率。补加时不必全部更换新球，可以补充中等尺寸的研磨球，保持大小球配比的合理性。滚筒球磨机系列产品提供了多种材质和规格的研磨球选择，用户可根据研磨介质的磨损情况灵活补加。
45%与50%的填充率之争本质上是冲击研磨与摩擦研磨两种模式的选择问题。在粗磨阶段和硬质物料处理中，45%填充率的冲击力优势更为突出；在细磨阶段和软质物料处理中，50%填充率的研磨面积优势更为明显。最优填充率的选择应基于物料特性、产品要求和设备条件进行综合评估，而非简单地在两个数值之间做选择。湖南粉体装备研究院有限公司QM系列滚筒球磨机凭借其变频调速、多种内衬选择和干湿两用等特性，为用户提供了灵活的填充率优化空间。
