大型滚筒球磨机在矿山开采、陶瓷制造、化工颜料、冶金粉末等领域承担着最繁重的粉磨任务。与实验室型球磨机不同，工业级大容量设备的选型直接关系到批次产量、研磨能耗和物料纯度三个核心生产指标。容积选小了，频繁的批次切换大幅增加人工成本；内衬材质选错了，磨料污染直接导致终端产品不合格；转速控制不当，则研磨效率折损超过30%。
湖南粉体装备研究院有限公司的大型滚筒球磨机QM系列覆盖30L至2000L八款规格，配备变频无级调速、五种内衬材质可选、干湿两用模式，形成了一套从中试放大到规模化量产的完整解决方案。本文从原理、参数、内衬、场景四个维度拆解这款产品的选型逻辑。
滚筒球磨机的核心原理：三种力如何协同粉碎物料
抛落冲击、滚压碾磨与剪切分散的力学机制
滚筒球磨机的工作逻辑可以用一句话概括：用筒体旋转驱动介质运动，让介质对物料施加多种形式的力完成研磨。但这个"多种形式"背后涉及三套独立机制，理解透彻才能在实际操作中调优研磨参数。
冲击力源于磨球的抛落。当筒体转速合适时，磨球被筒壁带升到一定高度后脱离筒壁，沿抛物线轨迹自由落下，砸向下方的物料层。这一过程产生的冲击力对粗颗粒的初步破碎效果最好，特别适合进料粒度较大（≤20mm）的矿石或烧结块料。
碾压力产生于磨球与筒壁、磨球之间的相互滚压。处于筒底区域的磨球随筒体低速滑动时，对夹在介质之间的细颗粒施加持续碾压，将颗粒进一步细化到微米级。这是球磨机实现细粉磨的主要机制。
剪切力在湿磨工艺中尤为突出。料浆中的介质运动产生流体剪切效应，对团聚体有明显的分散作用。这也是湿磨比干磨更容易获得更细粒度产品的原因之一。
三种力的比例由转速决定。转速低时以碾压为主，适合细磨；转速高时冲击力增强，适合粗磨破碎。这正是大型QM系列配备变频调速的核心价值——同一台设备可以通过调速满足从粗磨到精磨的不同工艺需求。
临界转速与最优研磨转速的关系
球磨机有一个关键参数叫临界转速（Critical Speed），是磨球开始贴壁离心而无法落下的最低转速。实际生产中最优研磨转速通常取临界转速的65%～80%。以QM-1000L为例，其转速范围为20～34rpm，工程师会根据物料特性和目标粒度在此区间内精确设定，而非固定使用某个转速值。
大型设备由于筒体直径更大，临界转速相应降低，这就是为什么QM-2000L的最高转速（34rpm）看起来和QM-1000L相同，而QM-30L的最高转速高达60rpm的原因——筒径决定转速范围，不能直接以转速数字判断研磨强度。
QM系列全规格参数对比：8款型号一览
湖南粉体装备研究院大型滚筒球磨机系列共8款，从30L到2000L覆盖中试到规模化生产全场景：
| 型号 | 容积（L） | 转速范围（rpm） | 装料量（kg） | 电机功率（kW） | 进料粒度（mm） | 出料粒度（μm） |
|---|---|---|---|---|---|---|
| QM-30L | 30 | 20～60 | 10.5 | 0.75 | ≤5 | ≥300 |
| QM-50L | 50 | 20～50 | 17.5 | 1.5 | ≤5 | — |
| QM-100L | 100 | 20～45 | 35 | 2.2 | ≤10 | — |
| QM-200L | 200 | 20～40 | 70 | 4 | ≤10 | — |
| QM-300L | 300 | 20～38 | 105 | 5.5 | ≤10 | — |
| QM-500L | 500 | 20～36 | 175 | 7.5 | ≤10 | — |
| QM-1000L | 1000 | 20～34 | 350 | 11 | ≤20 | — |
| QM-2000L | 2000 | 20～34 | 700 | 22 | ≤20 | — |
电压配置：50L及以下为单相220V；50L以上为三相380V

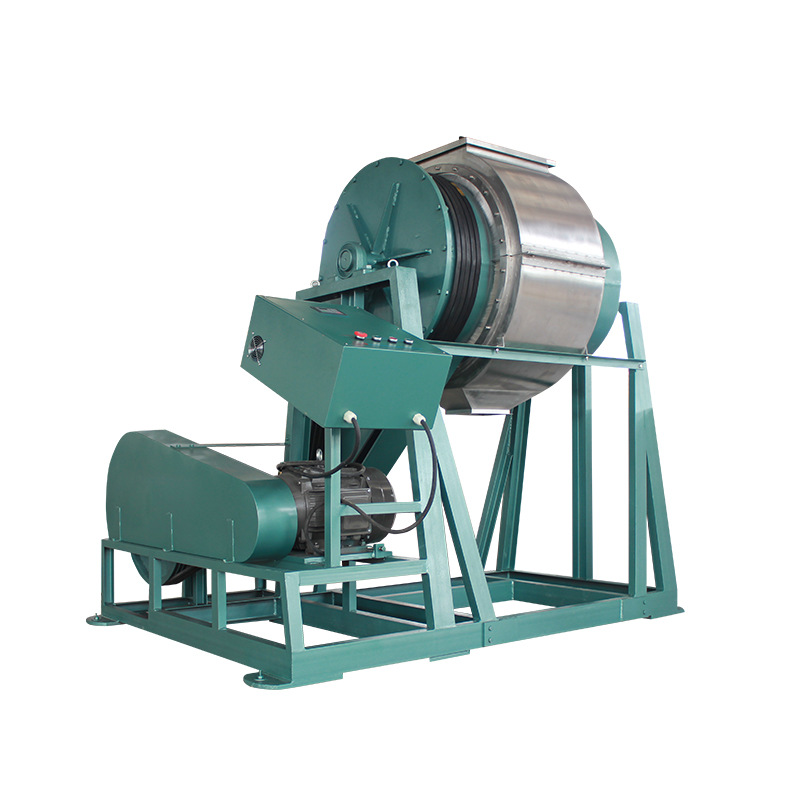

大型滚筒球磨机QM系列（湖南粉体装备研究院有限公司）
参数规律解读：从数字中看选型逻辑
看完参数表，有几个规律值得关注：
转速范围随容积增大而收窄。 QM-30L转速上限60rpm，而QM-1000L/2000L上限仅34rpm。这与大筒径临界转速低的物理规律完全一致，不是性能劣化，而是设计符合理论。
装料量约为容积的35%。 QM-1000L容积1000L，装料量350kg，装填系数约35%。留出足够空间让磨球和物料在运动中充分接触，是保证研磨效率的基本前提。装料过多（超过40%）反而会因介质活动空间受限而降低研磨效率。
进料粒度分两档。 100L及以下建议进料≤5mm，200L以上建议进料≤10mm，1000L/2000L可接受≤20mm。这意味着大容量设备对前处理破碎的要求更宽松，与颚式破碎机、对辊破碎机配合使用时可以适当放宽预破碎精度要求，降低整线设备成本。
功率-容积比非线性增长。 从30L到2000L，容积增长约66倍，而电机功率从0.75kW增至22kW，仅增长约29倍。规模越大，单位产能的能耗越低，这正是大容量球磨机比多台小机器更节能的根本原因。
五种内衬材质：哪种才适合你的物料
内衬选型是大型球磨机配置中最容易被忽视、却最直接影响产品纯度的环节。QM系列提供五种内衬材质，各有其适用场景和局限性。
碳钢内衬：成本最低，用于非敏感物料
碳钢内衬硬度高、耐磨性好、成本低，适合对铁污染不敏感的物料，如矿石预磨、水泥熟料研磨等。缺陷是磨损产生的铁屑会混入物料，对产品纯度有影响。化工、医药、食品类物料严禁使用碳钢内衬。
不锈钢内衬：兼顾耐腐蚀与洁净度
304或316不锈钢内衬适合有轻度腐蚀性的物料（如酸性矿浆、含水溶液体系），并能避免铁污染。在颜料、涂料、部分化工原料的湿磨中使用较多。成本较碳钢高出约30%～50%，但能大幅降低产品被金属污染的风险。
聚氨酯内衬：低污染，适合精细研磨
高耐磨聚氨酯（橡胶）内衬的硬度低于金属，研磨时对物料的磨损污染极小。特别适合锂电正极材料（钴酸锂、磷酸铁锂）、高纯度陶瓷粉（氧化铝、碳化硅）等对杂质含量有严格要求的精细材料。聚氨酯内衬还有一个隐性优势——减震降噪效果明显，设备运行噪音比金属内衬低10～15dB。
刚玉陶瓷内衬：超高纯度研磨的标准配置
氧化铝刚玉陶瓷（Al₂O₃含量≥95%）内衬硬度达到莫氏9级，自身磨损率极低，且磨出的少量Al₂O₃微粉对大多数陶瓷基底材料而言属于同类杂质，纯度影响可忽略不计。在高纯氧化铝、锆英砂、功能陶瓷粉的研磨中是主流选择。
氧化锆内衬：顶级纯度，价格最高
氧化锆内衬（ZrO₂含量≥95%）的硬度和耐磨性在所有内衬材质中最优，磨损污染量达到ppb级别。主要用于MLCC（多层陶瓷电容器）介质粉、压电陶瓷、高端荧光粉等对纯度要求极端严苛的材料。成本约为刚玉陶瓷内衬的3～5倍，需要评估产品溢价是否能覆盖材料成本。
大型滚筒球磨机内衬安装结构（湖南粉体装备研究院有限公司）
干磨与湿磨工艺：两种模式的选择逻辑
QM系列支持干式粉磨和湿式粉磨两种工艺，两种模式在产品粒度、适用物料和操作成本上存在显著差异。
干磨工艺的适用场景
干磨不需要液体介质，工艺流程相对简单，后处理无需脱水干燥。适用场景包括：
- 矿石初级破碎与粗磨： 矿山选矿的第一道工序，物料含水量低，干磨操作最为便捷
- 水泥生料研磨： 水泥行业的核心工艺，物料在高温回转窑排出后含水极低，干磨是标准配置
- 耐火材料制备： 高温氧化铝、碳化硅等耐火原料研磨，产品后续需高温烧结，无需湿磨引入水分
干磨的局限在于粒度下限较高，通常难以稳定产出D50<5μm的超细粉体，且研磨过程中粉尘管控要求较高。
湿磨工艺的适用场景
湿磨以水或有机溶剂为分散介质，液体的润滑作用和流体剪切效应共同推动研磨粒度进一步降低。适用场景包括：
- 锂电池正极材料： 磷酸铁锂、三元材料的前驱体制备，湿磨可获得D50<1μm的均一粒度，并在浆料状态下直接进入后续工序
- 釉料与陶瓷浆料： 卫生陶瓷、工艺陶瓷的釉料研磨需要浆料形态，湿磨是唯一可行路线
- 涂料颜料分散： 钛白粉、铁红、炭黑等颜料研磨，湿磨分散效果远优于干磨，且可直接配制成品浆料
- 医药原料研磨： API（活性药物成分）的湿磨研磨在密闭环境下进行，避免交叉污染
湿磨工艺的核心代价是后处理成本。研磨后的料浆需要过滤、离心或喷雾干燥才能得到干粉产品，整线投入比干磨高出30%～60%。因此，如果下游工序直接使用浆料（如涂料涂布、陶瓷注浆），湿磨就无需后处理，综合成本反而更低。
自动卸料配置：大容量设备的操作效率关键
对于1000L、2000L级别的大型设备，卸料是一个容易被忽视的操作痛点。传统球磨机卸料需要手动倾斜筒体，1000L规格装料量高达350kg，人工操作既费力又存在安全风险。
QM系列的自动卸料机型通过机械传动实现料球自动分离，卸料过程无需人工干预：
- 研磨完成后，控制系统发出卸料指令
- 筒体旋转至特定角度，出料口对准收料槽
- 料球混合物经出料格栅自动分离，磨球留在筒内，物料落入收料槽
- 整个过程约3～5分钟，相比传统人工卸料节省60%以上的时间
自动卸料配置在连续生产场景下价值最为突出。当单班需要完成8～10批次研磨时，每批次节省的卸料时间累加起来相当于多出1～2批次的有效研磨产能。
大型滚筒球磨机研磨筒体及驱动结构（湖南粉体装备研究院有限公司）
五大行业深度应用场景
矿山与冶金：大进料、高产量的粗磨主力
矿山选矿流程通常分为破碎—磨矿—分级—浮选四个阶段，球磨机承担磨矿环节的核心任务。QM-1000L/2000L的进料粒度可达20mm，与颚式破碎机或对辊破碎机的出料直接对接，无需中间细碎工序，简化了设备配置。
冶金粉末（铁粉、铜粉、镍粉）的球磨通常以干磨为主，使用不锈钢内衬配合不锈钢研磨球，避免异种金属污染。QM-500L以上机型每批次处理量可达175kg以上，配合多班轮换操作，日产能可覆盖中小型粉末冶金企业的全部需求。
建材与陶瓷：釉料研磨的主流设备
建筑陶瓷行业的釉料研磨是QM系列应用量最大的场景之一。卫生陶瓷、地砖釉面的釉料要求D50控制在8～15μm，研磨均匀性直接影响釉面色泽和光泽度。
典型的釉料研磨配置是QM-200L或QM-300L，采用刚玉陶瓷内衬，以石英砂水溶液为磨介，湿磨4～8小时可稳定达到目标粒度。湖南粉体装备研究院有限公司的大型滚筒球磨机产品页提供刚玉内衬定制选项，可根据釉料配方特性进行适配。
化工颜料：批量生产的稳定性要求
钛白粉（TiO₂）、铬黄、铁蓝等无机颜料的研磨需要同时满足粒度均一和色相稳定两个指标。颗粒过粗遮盖力不足，颗粒过细则容易团聚影响分散性。
颜料研磨通常采用湿磨+后处理模式。QM-500L配合变频调速，在18～25rpm区间内缓慢研磨，可以在控制过研磨风险的同时保持颗粒粒度的批次一致性，RSD（相对标准偏差）可控制在5%以内，满足色浆行业对批次稳定性的高要求。
医药与食品：洁净研磨的材质保障
药物活性成分的研磨对污染控制要求极为严格，FDA和GMP规范明确要求研磨设备材质与物料接触部分不得引入任何有害杂质。QM系列的不锈钢内衬（316L级别）加聚氨酯磨球组合，满足FDA对药用辅料研磨的材质要求，是制药行业中试阶段批量研磨的常见配置。
食品行业的香料研磨（花椒、辣椒、茴香等）和功能性配料（麦麸粉、植物蛋白粉）同样使用不锈钢内衬配置，湿磨后的浆料可直接进入喷雾干燥工序，全程密闭操作，避免粉尘扩散和交叉污染。
电子与新能源材料：高纯内衬体系的专属价值
锂电池正极材料（磷酸铁锂、三元NCM）、MLCC介质粉（BaTiO₃）、压电陶瓷（PZT）的研磨对介质污染的容忍度极低，单点金属杂质超标就会导致整批产品报废。
对于这类高价值物料，推荐QM-100L或QM-200L配置氧化锆内衬+氧化锆磨球组合。虽然设备成本和磨球消耗成本较高，但对于单批产品价值数十万元的高端材料而言，纯度控制带来的价值保障远超内衬成本增量。湖南粉体装备研究院的研磨设备产品中心提供全系列内衬定制服务，可按物料参数出具推荐方案。
大型滚筒球磨机出料与传动系统（湖南粉体装备研究院有限公司）
与同类设备的横向对比
大型滚筒球磨机 vs 立式行星球磨机
| 对比维度 | 大型滚筒球磨机QM | 立式行星球磨机XQM |
|---|---|---|
| 单批产能 | 10.5kg～700kg | 0.05kg～30kg |
| 研磨粒度下限 | ≥300nm（湿磨） | <100nm（高能模式） |
| 研磨时间（同粒度目标） | 4～24小时 | 0.5～4小时 |
| 适用场景 | 工业规模批量生产 | 实验室研究与中试 |
| 内衬选项 | 五种可选 | 多种可选 |
| 能耗（单位产能） | 较低（规模效应） | 较高 |
行星球磨机凭借高达160G的研磨加速度，在细度和研磨速度上占优，但单批产能上限约30kg，无法满足工业规模需求。大型滚筒球磨机单批可处理数百公斤，在规模化生产场景下是不可替代的主力设备，两者并非竞争关系，而是实验室→中试→量产的梯级配置关系。
大型滚筒球磨机 vs 搅拌球磨机
| 对比维度 | 大型滚筒球磨机 | 生产型搅拌球磨机JM |
|---|---|---|
| 研磨机制 | 筒体旋转，介质抛落/碾压 | 搅拌轴驱动介质高速运动 |
| 细度能力 | 中等（微米级） | 更强（亚微米～纳米级） |
| 适用物料状态 | 干粉或浆料均可 | 主要湿磨浆料 |
| 连续操作 | 批次模式 | 可循环连续 |
| 维护复杂度 | 低（结构简单） | 中等 |
搅拌球磨机凭借更高的研磨强度在纳米粉体制备中具有优势，适合对粒度要求更精细（D50<500nm）的应用。滚筒球磨机则在粗磨、中细磨和大批量场景下成本更低、维护更简便。两者互补配合，构建从粗磨到精磨的完整产线。
研磨球选型：介质对效果的影响同样关键
内衬材质确定后，研磨球（介质）的选择同样不可忽视。错误的磨球选型会带来两方面问题：一是污染物料，二是降低研磨效率。
磨球材质的匹配原则： 磨球硬度应高于物料硬度2个莫氏单位以上，才能有效破碎物料而不被物料过度磨耗。氧化铝磨球（莫氏9）适合硬度6以下的物料；氧化锆磨球（莫氏8.5，但密度更高）适合需要更大冲击力或对铝污染敏感的物料。
磨球直径的选择规律： 大球（20～40mm）适合粗磨，冲击力强，破碎粗颗粒效率高；小球（5～15mm）适合细磨，与物料接触点数多，研磨均一性更好。工业生产中常用大小球混合配比（大:小=3:7），兼顾粗细两个研磨阶段的效率。
磨球装填量： 通常磨球装填量占筒体容积的35%～45%。装填过少，冲击力不足；装填过多，磨球运动空间受限，研磨效率同样下降。以QM-1000L为例，建议磨球装填量在350～450kg之间。
大型滚筒球磨机整机设备（湖南粉体装备研究院有限公司）
选型五问决策框架
面对从30L到2000L的八款规格和五种内衬组合，以下五个问题可以帮助快速锁定最优配置：
第一问：日处理量是多少？
确定每日需要研磨的物料总量，结合单批研磨时间（一般4～12小时）计算所需单批处理能力。日处理量500kg以内，QM-200L至QM-300L通常可以满足；日处理量超过2吨，建议考虑QM-1000L或双台QM-500L并联方案。
第二问：干磨还是湿磨？
物料是否允许引入液体介质？下游工序是否直接使用浆料？如果需要干粉最终产品但物料本身不耐水，只能选干磨；如果需要纳米级或亚微米级粒度，且物料允许湿磨，优先选择湿磨工艺。
第三问：目标粒度是多少？
D50>10μm的中细磨，大型滚筒球磨机完全胜任；D50在1～10μm的细磨，选择合适的内衬和磨球组合，延长研磨时间可以实现；D50<500nm的亚微米研磨，建议搭配搅拌球磨机作为终磨设备，大型滚筒球磨机承担预磨环节。
第四问：物料对污染的敏感程度？
矿石、水泥类物料对铁污染不敏感→碳钢内衬，成本最优；颜料、化工、食品类物料→不锈钢内衬；高纯陶瓷、锂电材料→刚玉或氧化锆内衬，宁可提高内衬成本，也要保证产品纯度。
第五问：是否需要自动卸料？
单班批次≥6次，或设备操作人员紧张→优先配置自动卸料机型；实验室中试或小批量生产，批次频率低→手动卸料足够使用，无需为自动卸料付出额外成本。
常见问题解答（FAQ）
Q1：球磨机运行时噪音很大，正常吗？
A：金属内衬设备运行噪音较大（85～95dB），属于正常现象。如果噪音突然异常增大或出现金属撞击声，需检查磨球是否磨损、内衬是否脱落。选用聚氨酯内衬可将噪音降低至75dB以下，适用于对噪音有要求的生产环境。
Q2：研磨后粒度达不到要求，应该怎么调整？
A：优先检查三个参数：一是研磨时间是否足够，可先延长20%观察效果；二是磨球装填量是否合理，适当增加磨球比例；三是转速设置是否在最优区间（临界转速的65%～80%）。如以上调整均无效，建议评估是否需要更换为更高研磨强度的设备。
Q3：干磨时粉尘管控如何处理？
A：大型设备干磨时必须安装除尘收集系统，通常在出料口配置布袋除尘器或旋风分离器。湖南粉体装备研究院的产品中心可提供配套粉体处理设备的选型建议，实现从研磨到收料的全密闭操作。
Q4：湿磨结束后料球如何分离？
A：通过筒体内的格栅（隔网）实现料球分离，磨球留在筒内，料浆从格栅间隙流出。自动卸料机型可在筒体旋转过程中自动完成分离，大幅减少操作时间。如无自动卸料配置，可将筒体旋转至出料口朝下，配合振动筛完成后续分离。
Q5：筒体内衬磨损后如何更换？
A：内衬更换周期取决于内衬材质和物料硬度，通常钢内衬使用寿命6～18个月，陶瓷内衬2～5年。更换时拆下筒体端盖，逐块取出旧内衬，清洁筒体后安装新内衬，整个过程约半天完成。建议每季度检查内衬磨损情况，发现厚度减少30%以上时提前备件更换，避免内衬穿孔影响设备安全。
Q6：能否将干磨机型改为湿磨使用？
A：需视密封设计而定。标准干磨配置的端盖密封性较弱，改为湿磨使用可能发生料浆泄漏。建议在订购时明确工艺需求，选择对应配置的机型；若有干湿两用需求，可在订购时特别说明，选择具有更高密封规格的通用型。
配套产品链与整线规划建议
大型滚筒球磨机在完整粉体处理产线中承担中游研磨环节，上下游设备的合理搭配对整线效率至关重要：
前处理破碎配套： 进料粒度较大的矿石、烧结块料，建议先经颚式破碎机破碎至20mm以下，再进入球磨机研磨，可延长球磨机使用寿命并提高研磨效率。
后处理筛分配套： 干磨产品若需要粒度分级，配套三次元旋振筛可实现多粒级同时分离，出料效率高于传统单层平筛。
混合工序配套： 球磨研磨后的细粉若需要与其他组分混合，V型混合机和三维混合机均可作为后续混合设备，形成研磨→分级→混合的完整处理链。
如需获取具体产品参数或整线配套方案，可访问湖南粉体装备研究院有限公司官方产品中心进行咨询。
