360°翻转研磨不死角：全方位行星球磨机QXQM系列选型全指南

物料研磨到最后阶段，球磨罐底部总是留着一层顽固沉积——这是立式行星球磨机用户普遍遭遇的瓶颈。转速再快、时间再长，只要物料的密度差存在，重力始终在"帮倒忙"。解决这个问题，需要从根本上改变运动维度，而不是单纯堆参数。

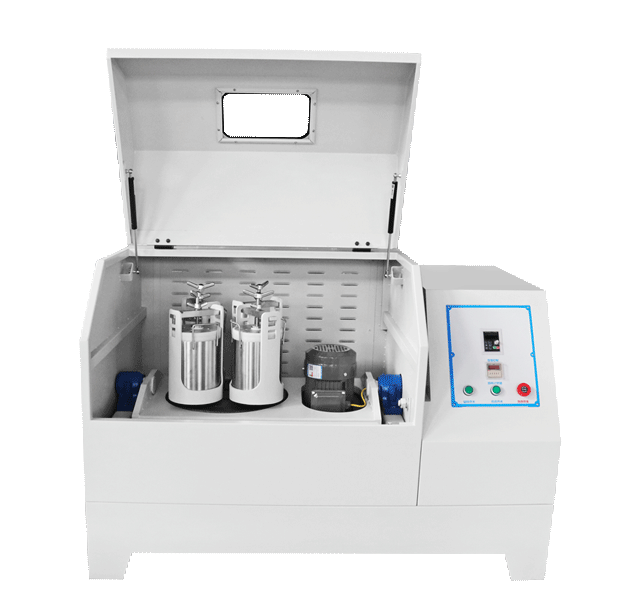

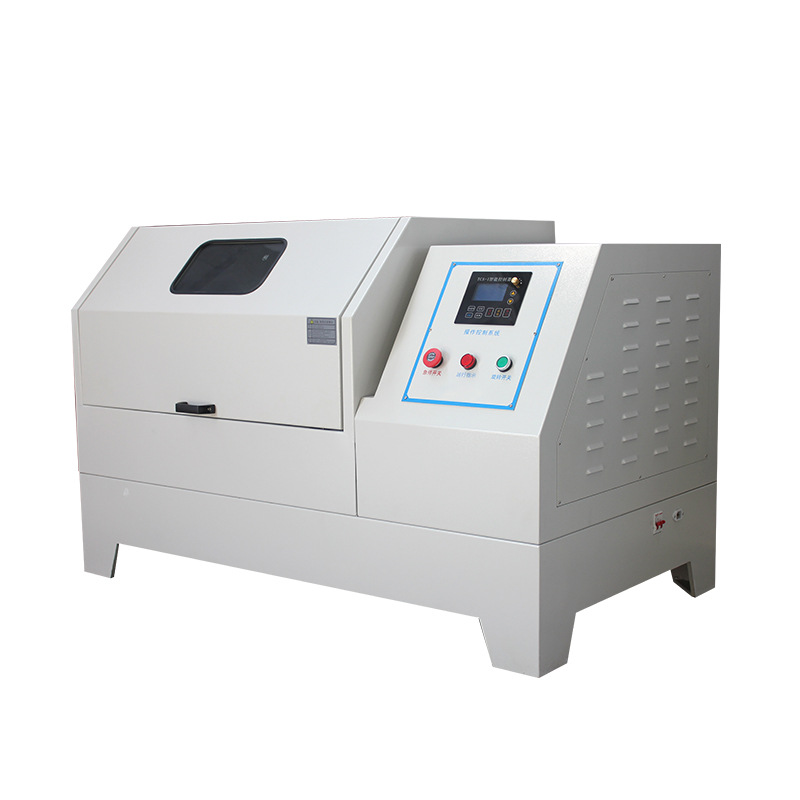

全方位实验行星球磨机QXQM系列在立式行星运动的基础上，引入了行星盘360°翻斗式翻转机构，让球磨罐在三维空间内做多维复合运动。物料沉底、粘罐问题因此得到根本性改善，出料粒度更均匀，适用范围也随之扩大到更多高端材料研磨场景。

本文将从工作原理、参数解析、选型框架三个层面，系统拆解QXQM系列的核心价值与适用边界。

360°翻转到底解决了什么问题

立式行星球磨机的先天局限

常规立式行星球磨机的运动路径是平面内的公转加自转，球磨罐始终保持竖直姿态运转。这种设计对于大多数粉体研磨已经足够高效，但在以下两类场景中会暴露明显不足：

场景一：密度差异大的混合研磨体系 当物料密度与磨球密度差异较大时（如低密度有机颜料搭配高密度氧化锆磨球），物料容易在离心力作用下向罐壁富集，罐底则被磨球占据。磨球碰撞发生在磨球层内部，对物料的有效研磨比例大幅下降。

场景二：高黏度浆料与易粘附物料 部分浆料体系（如含有机黏结剂的MLCC浆料、高浓度荧光粉浆料）在研磨过程中会逐渐向罐底堆积，形成死角区。立式研磨状态下，这部分物料几乎无法被磨球触及。

翻转机构如何破局

QXQM系列在行星主轴驱动系统之外，独立配置了翻转驱动电机。该电机控制行星盘整体绕水平轴翻转，翻转角度范围0°~360°，且带刹车锁止功能，可以停在任意角度位置。

实际运行效果是：球磨罐既在绕行星轴公转、绕自身轴自转，同时整体做周期性翻转运动。三种运动的叠加使磨球与物料的相对位置持续变化，不存在固定的运动死角。

用一个直观的类比来理解：普通球磨相当于在同一平面内画圆，翻转球磨则相当于在三维空间内画出一条始终在变换曲率的曲线——磨球扫过的空间体积远大于前者，物料被卷入研磨区的概率随之大幅提升。

翻转带来的三项可量化改善

1. 出料粒度均匀性提升：多维运动使磨球分布更随机，大颗粒物料被多角度冲击，粒度分布（D90/D10比值）明显收窄；
2. 物料回收率改善：粘壁/沉底物料在翻转过程中被重新卷入研磨区，有效降低损耗，对贵金属催化剂、稀土材料等高价值物料的意义尤为突出；
3. 浆料均质效果增强：翻转运动产生周期性宏观对流，有助于抑制浆料分层，对MLCC、荧光粉等多组分浆料体系有额外的均质价值。

QXQM系列完整参数解析

容积与球磨罐配置

QXQM系列覆盖9款型号，总容积从2L到40L，全部采用4只球磨罐对称安装方式，保证动平衡稳定性。

参数规律解读：

• QXQM-2至QXQM-6采用220V单相电，功率均为0.75kW，适合标准实验室供电条件；
• QXQM-8至QXQM-12为1.5kW，仍可使用220V；
• QXQM-16以上切换至380V三相电，功率阶梯式提升至5.5kW（QXQM-40）；
• 所有型号均支持真空球磨罐选配，可实现惰性气氛或真空条件下的无氧研磨。

转速参数与动力配置

关键规律：型号越大，最高公转转速越低，这是机械强度与动平衡的必然取舍——大容量机型在较低转速下已能产生足够的研磨力，追求过高转速反而会引入振动和安全风险。全系列均采用品牌变频器无级调速，可在运行时实时微调转速，适应不同研磨阶段的需求。

设备体积与重量

值得注意的是QXQM-16到QXQM-20之间存在一次明显的体积与重量跃升——设备重量从550kg增加到1150kg，这反映了翻转机构在大容量机型上的结构加强需求。选址安装前，需提前确认实验室地板承重能力是否满足要求。

五大核心应用场景深度解析

1. MLCC与电子陶瓷浆料

多层陶瓷电容（MLCC）的制造对浆料均匀性要求极为严苛——粒度分布不均匀直接导致生坯层厚度波动，烧结后出现分层或短路缺陷。MLCC浆料通常含有BaTiO₃粉体、有机溶剂和分散剂，浆料黏度在研磨过程中动态变化，极易出现物料沉降分层。

QXQM系列的翻转运动在以下方面对MLCC浆料有针对性改善：

• 周期性翻转产生宏观对流，抑制钛酸钡粉体在罐底的定向沉积；
• 多维运动使磨球在更宽的空间范围内扫过浆料，有效打开粉体团聚结构；
• 配合真空球磨罐，可在惰性气氛下研磨，防止浆料中有机组分氧化变质。

实际工艺中，QXQM-4至QXQM-12型号最为常用，单批次浆料量通常在500mL~2L范围。

2. 磁性材料与铁氧体粉体

Ni-Zn铁氧体、Mn-Zn铁氧体等磁性材料的研磨有两项特殊要求：粒度控制在亚微米级，且研磨过程中不能引入铁质污染（铁磁性杂质会干扰磁性能测试结果）。

全方位行星球磨机在磁性材料场景的优势：

• 可选配氧化锆磨罐和氧化锆磨球，从根本上杜绝铁质污染；
• 翻转运动使铁氧体粉体被充分分散，避免在罐底形成磁性团聚体；
• 配合真空球磨罐，可在N₂气氛保护下研磨，防止铁氧体在研磨过程中的部分氧化。

对于钴酸锂、锰酸锂等锂电正极材料的前驱体研磨，QXQM系列同样是主流选择。研磨后的粉体D50通常可以控制在0.3~1μm范围内，满足后续固相烧结工艺要求。

3. 稀土荧光粉与发光材料

稀土荧光粉（如稀土抛光粉、长余辉发光粉）是价值较高的精细化工材料，研磨过程对设备的污染控制要求很高，同时需要兼顾研磨效率与粒度均匀性。

这类材料的典型痛点是：初始粉体粒度较大（通常>10μm），研磨目标在2~5μm以下，但研磨中后期粉体容易产生再团聚，立式行星球磨机难以彻底打散这些二次团聚体。QXQM系列的翻转运动相当于持续改变磨球对粉体团聚体的冲击角度，使团聚体在不同方向上受到剪切力，比单纯的平面公转更有效地打破再团聚。

4. 催化剂与新能源材料

燃料电池催化剂（如Pt/C催化剂、固体氧化物燃料电池电解质粉体）、压电陶瓷（PZT系列）等新能源领域的高端粉体材料，对研磨设备的要求是：在实现高分散度的同时，不破坏材料的晶体结构。

这类需求的应对策略通常是低转速+长时间研磨，配合周期性正反转切换，避免局部过热损伤材料。QXQM系列的控制系统支持正反交替运行时间独立设置（1~999min范围），可以精细调节每次换向的时间间隔，适合需要温和研磨的敏感材料。

5. 地质矿产样品前处理

地质矿产领域的常规分析流程（XRF、ICP等）要求样品研磨到200目以下（<74μm），且需要避免交叉污染。QXQM系列在这个应用场景中的优势在于：

• 多款磨罐材质可选（氧化锆、氧化铝、玛瑙、聚氨酯等），根据待测元素选择不影响分析的材质；
• 翻转运动使硬质矿物颗粒被多角度冲击，碎化效率高于立式研磨；
• 4只罐同时运行，可同批次处理4个平行样品，提升检测通量。

与同系列产品横向对比

QXQM vs 立式半圆行星球磨机（XQM-0.4~16A）

立式行星球磨机（XQM系列）是更通用的选择，当物料无明显沉底/粘罐问题、对研磨均匀性要求不到极端严苛级别时，是性价比更高的方案。QXQM系列则针对性地解决"普通行星球磨机解决不好"的那类问题，溢价对应的是明确的技术价值。

QXQM vs 低温行星球磨机（XMQ冷冻系列）

如果待研磨材料既有热敏性又有粘罐问题，需要综合评估两种方案的优先级：通常热敏性材料优先考虑低温方案，粘罐问题可通过工艺参数优化部分缓解。

选型决策框架：五问定型号

购买前按以下顺序逐一确认，可以大幅缩短选型周期：

第一问：是否真的需要翻转功能？

需要翻转的信号：

• 过往使用普通行星球磨机时，研磨后球磨罐底部存在明显物料沉积或粘壁残留；
• 待研磨物料密度与磨球密度差异超过3g/cm³；
• 研磨体系为高浓度浆料，固含量>50%；
• 对粒度分布均匀性有严格要求（D90/D10 < 3的情况）。

如果以上条件均不符合，优先考虑立式行星球磨机（XQM系列），性价比更高。

第二问：单批次需要处理多少物料？

每批次物料量决定了总容积选择。球磨罐的合理装样量为罐容积的2/3（含物料+磨球），磨球通常占物料质量的2~5倍。

快速估算公式：

• 目标物料质量（g）× $1+磨球质量/物料质量比$ / 物料密度（g/cm³）= 单罐需要容积
• 乘以4（罐数）= 所需总容积

例如：每批100g氧化铝粉体（密度约3.9g/cm³），磨球与物料质量比取3：

• 单罐需要：100g×$1+3$/3.9g/cm³ ≈ 103mL，约0.1L
• 4只罐总容积约0.4L → 选QXQM-2（可配4×0.1L罐）

第三问：实验室供电条件是否支持？

• QXQM-2至QXQM-12：220V单相电，普通实验室插座可用；
• QXQM-16及以上：380V三相电，需要专用动力电源。

如果实验室只有220V，上限为QXQM-12（总容积12L，单罐最大3L）。

第四问：是否需要在特殊气氛下研磨？

若物料对氧化敏感（锂电正极材料、部分催化剂）或需要防爆，需要选配真空球磨罐或惰性气体球磨罐。QXQM系列全型号均支持真空罐选配，选型时只需确认所需真空罐规格在对应型号的支持范围内（见容积参数表）。

第五问：球磨罐材质选什么？

使用注意事项与常见问题

翻转功能的正确使用方式

QXQM系列的翻转电机带有刹车锁止功能，可在任意翻转角度停止并锁定。实际使用中，建议将翻转运动设置为间歇式：研磨10~30min后停机翻转90°~180°，再继续研磨，而非全程连续翻转。这种操作方式能充分利用翻转功能改善物料分布，同时减少翻转电机的连续负载。

球磨罐的平衡要求

4只球磨罐必须成对对称安装，每对球磨罐（含物料和磨球）的总重量差不得超过0.5g，否则高速运行时会产生剧烈振动，损伤传动系统。对精密研磨实验，建议用精度0.01g的分析天平称量，确保对称罐组重量完全一致。

进料粒度要求

QXQM系列的进料粒度上限为：土壤类物料≤10mm，其他物料（矿物、陶瓷原料等）≤3mm。进料粒度超标不仅降低研磨效率，还会加速磨罐和磨球磨损，严重时可能造成磨罐破裂。对于粒度较大的原料，建议先通过颚式破碎机预破碎到3mm以下再上机。

研磨效果的影响因素

最终出料粒度（最小0.1μm）是理论极限值，实际能达到的粒度取决于：研磨时间、转速设定、磨球尺寸与级配、磨球与物料的质量比，以及分散剂的添加量（湿法研磨）。通常需要通过小批量工艺实验，优化上述参数后才能确定量产工艺。

常见问题解答

Q1：QXQM系列与普通XQM系列的主要区别是什么？

A：核心区别在于运动维度。QXQM系列增加了行星盘翻转机构，使球磨罐在三维空间内做多向运动，能有效解决物料沉底和粘罐问题，适合研磨密度差异大的物料体系或高黏度浆料。XQM系列为平面公转+自转运动，结构更简单，价格更低，适用于大多数常规研磨场景。

Q2：全方位行星球磨机支持连续运行吗？

A：QXQM系列支持设定1~9999min的总运行时间，在此范围内可视作连续运行。但需注意：长时间运行会导致罐内温度升高，对热敏材料有影响。建议每运行1~2小时停机冷却15~30分钟，或通过降低转速来控制温升。

Q3：真空球磨罐是否所有型号都支持？

A：是的，QXQM全系列（QXQM-2至QXQM-40）均可选配真空球磨罐，各型号支持的真空罐规格范围见产品参数表。真空球磨罐需单独购置，标配一般为氧化锆或不锈钢材质。

Q4：设备噪声较大怎么处理？

A：QXQM系列的噪声指标为60±5dB（QXQM-20及QXQM-40为65±5dB/70±5dB），属于工业设备正常范围。如实验室对噪声敏感，可考虑在设备底部加装减震垫，并在设备周围放置隔声屏。

Q5：如何判断研磨是否已达到目标粒度？

A：建议每隔一定时间取样检测（激光粒度仪或SEM电镜），建立研磨时间与粒度的关系曲线。当粒度不再随时间明显下降时，说明已接近该工艺条件下的研磨极限，继续延长时间只会增加能耗和磨损，而非改善粒度。

Q6：翻转角度如何设定最合理？

A：对于大多数应用场景，建议将翻转角度设定为每次90°~180°，以4~8次循环为一个完整翻转周期。如果物料沉底问题较为严重，可以增大翻转角度或提高翻转频率。翻转速度建议设置为低速，避免在翻转过程中物料因惯性产生不均匀分布。
