实验室滚筒球磨机选型避坑指南：QM-5与QM-15哪款更适合你的场景

实验室选研磨设备，行星磨不是唯一答案

在粉体研磨领域，行星球磨机长期占据实验室研磨设备的热门位置，高转速、短时间出料，确实吸引了大批科研用户。但有一类场景，行星磨往往力不从心——需要连续运行数小时、物料批量较大、对研磨均匀性要求高于对效率要求的工况。

这类需求对应的，正是滚筒球磨机。

实验室滚筒球磨机的逻辑与生产型大型滚筒球磨机一脉相承：通过驱动辊轴带动球磨罐持续旋转，研磨介质在筒体内随罐体提升后沿抛物线下落，对物料施加冲击、碾压与剪切三重作用，逐步将物料磨细至目标粒度。

区别在于，实验室型强调小体积、低噪音、换罐便捷、干湿磨两用，适合单品种小批量研磨、配方开发验证与中试放大前的工艺摸索。

湖南粉体装备研究院有限公司推出的实验室滚筒球磨机QM系列，正是面向上述需求打造的两款机型——QM-5与QM-15。本文将从原理、参数、工艺到选型，做一次完整的梳理。

滚筒球磨机的研磨原理：三重力学机制如何协同作用

在正式进入选型讨论之前，有必要先把滚筒球磨机的工作机理说清楚，因为这直接决定了它在哪类场景里"好用"，在哪类场景里"不如行星磨"。

冲击、碾压与剪切：三种力的分工

当球磨罐随辊轴旋转，罐内的研磨介质（通常为氧化铝球、氧化锆球或不锈钢球）在离心力作用下被带动攀升，到达一定高度后脱离罐壁，以抛物线轨迹自由下落。此时产生三种力：

冲击力：落下的研磨球对物料颗粒直接冲击，适合初级破碎与中等硬度物料的初磨阶段；

碾压力：研磨球在罐底翻滚时对物料施加的压缩碾磨，是将物料从中粗粒磨至微米级的核心机制；

剪切力：研磨球之间以及球与罐壁之间相对运动形成的剪切切割，尤其对片状或层状结构物料效果显著，也是湿磨工况下实现纳米分散的重要辅助力。

三种力的相对比例受转速、装填量、罐体直径、介质球径共同影响。这正是滚筒球磨机在配方调试中需要重点优化的工艺变量。

临界转速与有效转速范围

滚筒球磨机存在一个理论临界转速——超过该转速后，研磨介质不再脱落，而是在离心力作用下贴附罐壁旋转，冲击、碾压效果几乎消失，研磨效率骤降。

QM系列提供60～570rpm的宽幅转速调节范围（通过变频器精确控制），理论临界转速通常落在这一范围的高端区间之外。在实际使用中，操作者可在60％～80％临界转速区间内优化，获得最佳的介质抛落轨迹与研磨效率。

这种宽范围调速特性使QM系列能够适应从粗磨（较低转速，冲击为主）到细磨（中等转速，碾压+剪切为主）的全工艺段研磨需求。

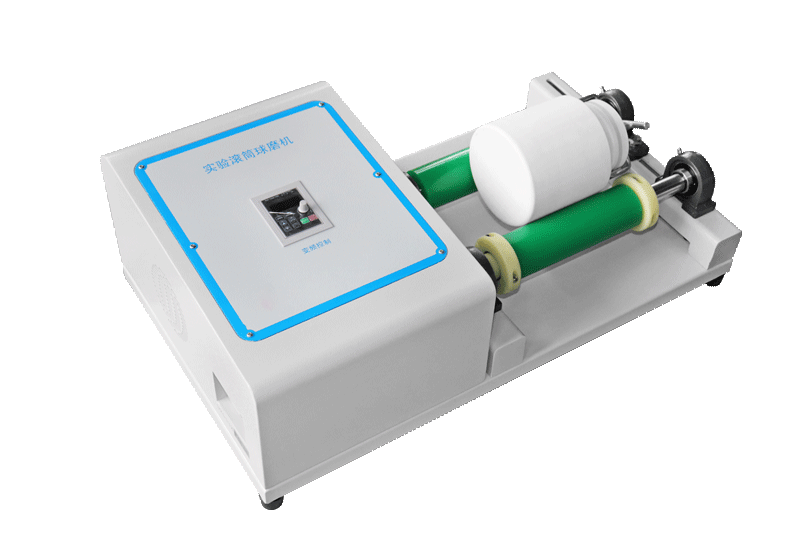

实验室滚筒球磨机QM系列 — 结构紧凑，适合科研与小批量生产场景

QM系列两款机型：参数对比与差异解析

湖南粉体实验室滚筒球磨机QM系列目前提供QM-5和QM-15两款规格，参数差异直接决定适用罐体尺寸与处理量上限。

完整技术参数对比表

两款机型的核心差异在哪里

载荷能力差异最大。 QM-5单工位最大承载35 kg，适配市面主流的2～5升小容积球磨罐；QM-15单工位承载提升至80 kg，可兼容更大容积的球磨罐（通常对应5～15升级别）。对于需要一次研磨更多物料、希望减少分批次操作频次的用户，QM-15的容量优势明显。

辊轴有效长度决定罐体兼容范围。 QM-5辊轴有效长度260 mm，QM-15为340 mm。较长的辊轴意味着可以放置更宽、更长的球磨罐，同时也可以横向并排放置多个小容积球磨罐，实现一机多罐并行研磨。

功率差异影响长时间连续运行稳定性。 QM-15配置0.75 kW电机（是QM-5的两倍），对于需要连续研磨12小时甚至更长时间的工况，更大的电机余量意味着更低的热负荷和更稳定的转速。

可调间距设计是两款共同的亮点。 通过调节从动胶辊位置，两款机型均能兼容一定外径范围内的不同球磨罐，避免一台主机只能配套固定规格球磨罐的"锁死"问题，大幅降低了配套成本。

换罐方便不是口号：这个功能在实验室里有多重要

对于科研院所和有配方开发需求的企业实验室，研磨设备最常见的使用痛点并非处理能力不够，而是换样品太麻烦——每换一种物料都要彻底清洁罐体，防止交叉污染。

传统固定式球磨机的罐体与主机耦合较深，拆装耗时耗力，实际使用中往往一台设备长期只研磨一种物料，效率大打折扣。

QM系列的可换罐设计从根本上解决了这一痛点：

• 球磨罐不固定在主机上，研磨结束后直接抬起即可取出；
• 配合多个备用球磨罐，可以同步准备下一批次物料，实现"研磨进行时，备料同步走"；
• 不同材质球磨罐（碳钢、不锈钢、氧化铝、氧化锆等）可按需切换，彻底杜绝跨材质污染；
• 换罐过程无需工具，降低操作门槛，实验人员可独立完成全套操作。

这一设计在高校实验室、粉体研究机构中获得了大量正向反馈——尤其是同一台设备需要服务多个研究组、研磨多类物料时，换罐便捷性直接转化为工作效率的提升。

干磨与湿磨：两种工艺路线的本质区别

QM系列标注"干磨湿磨均可"，但这两种工艺路线并不是随意切换的，背后有明确的选择逻辑。

干磨工艺：适合哪类物料和场景

干磨指在不添加分散介质（水、乙醇、有机溶剂等）的前提下直接对物料进行研磨。主要适用于：

• 对水分或有机溶剂敏感的物料：如部分锂电正极材料、易水解氧化物等，液相会引发化学反应或影响后续工艺，必须全程干燥处理；
• 后续工艺需要干态粉体：如需直接压片、造粒或入炉烧结的场景；
• 硬度较低、不易团聚的物料：干磨下颗粒运动自由，摩擦剪切效率相对更高；
• 快速验证目标粒度可行性：干磨配置简单，前处理少，适合快速摸索工艺窗口。

干磨的局限性在于：超细研磨（D50<5μm）阶段，颗粒间静电作用和范德华力导致团聚加剧，粒度继续细化的难度呈指数级增长。

湿磨工艺：纳米级分散的首选路线

湿磨在分散介质存在的条件下进行研磨，核心优势有三：

抑制团聚：液相降低颗粒间接触摩擦力，同时分散介质的空间位阻或静电斥力阻止颗粒重新聚集；

提升研磨效率：研磨介质运动时产生的液体剪切力进一步辅助物料粉碎，协同冲击、碾压三力共同作用；

更均匀的粒度分布：液相中颗粒的流动性使其能够更充分接触各个研磨介质，减少"死角"物料，出料粒度分布更为集中。

湿磨适用场景：陶瓷釉浆研磨（水为介质）、颜料分散（乙醇或有机溶剂介质）、锂电浆料制备（NMP体系）以及需要出料直接以浆料形式使用的工况。

选择湿磨时需要注意分散介质的化学相容性——确保介质不与物料或球磨罐材质发生反应，否则会引入额外杂质，影响产品纯度。

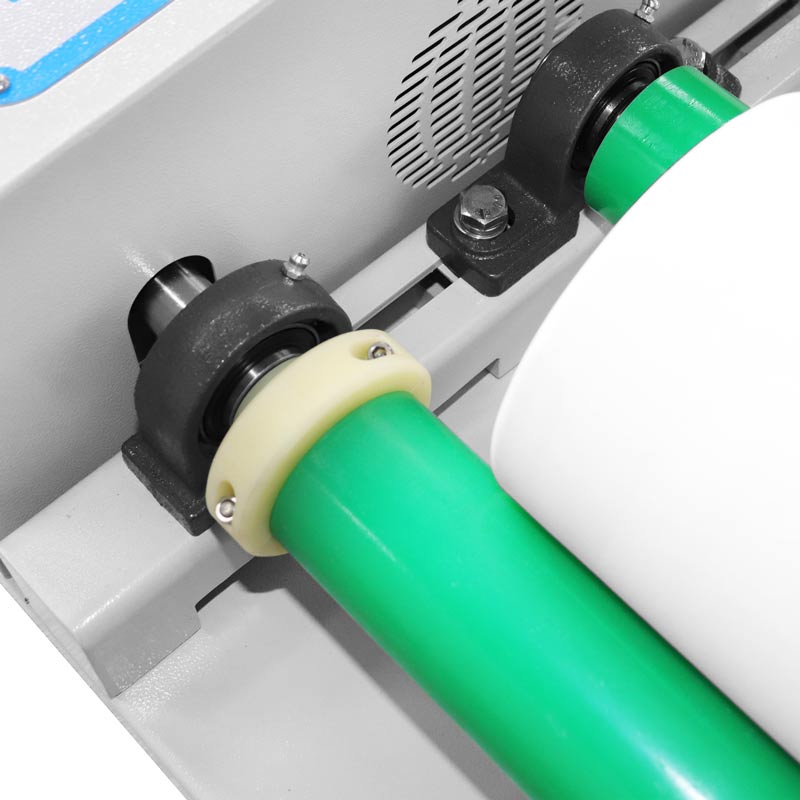

QM系列变频调速设计，干磨湿磨工况均可精准匹配最佳转速

球磨罐材质选配：不同物料对应不同方案

球磨罐的材质选择直接影响物料的纯度和研磨效率，对于高纯度要求的研究场景尤为关键。

四种主流球磨罐材质对比

不锈钢罐：通用性最强，适合金属矿石、非金属矿、陶瓷原料等对铁离子不敏感的物料。硬度适中，耐冲击，成本较低，清洗方便。不适合：高纯氧化物、电子级材料（铁污染会影响电性能）。

氧化铝罐：高纯氧化铝（Al₂O₃≥99.5%）制造，硬度高、耐磨损，引入的磨耗成分为氧化铝粉末，对陶瓷基体材料几乎无影响。适用于氧化铝、氧化锆、堇青石等传统陶瓷基原料的湿磨研磨。

氧化锆罐：磨耗量极低，引入杂质量接近零，适合对纯度要求苛刻的精细陶瓷（Si₃N₄、AlN等）、超导材料、高纯荧光粉及科研级样品研磨。成本较高，但在高价值物料研磨中性价比反而突出。

聚氨酯罐：几乎零磨耗，适合对金属或陶瓷污染极度敏感、且物料本身硬度较低的场景（如颜料、医药原料、食品添加剂）。缺点是硬度低，不适合硬质矿物研磨。

选配原则总结：以物料允许杂质类型为主要依据，以物料硬度为辅助依据。高纯度应用优先选氧化锆罐，通用场景选氧化铝或不锈钢，软质物料选聚氨酯。

研磨介质选配：球径与材质的组合逻辑

很多使用者在购置设备后才发现，研磨介质的选配对最终粒度影响甚至超过设备本身的参数设置。

球径选择：大球破碎，小球细磨

大球径（≥10mm）：冲击力强，适合初级破碎和较硬物料的粗磨阶段，但细磨效率低，粒度均匀性差；

中球径（5～8mm）：兼顾冲击与研磨，是大多数实验室研磨的起点选择；

小球径（2～4mm）：接触面积大，剪切研磨效率高，适合微米至亚微米级粒度目标；

微球（<2mm，通常用于搅拌球磨机）：在滚筒球磨机中单独使用效果有限，通常与中球混合使用。

实际工艺中，常见做法是分级研磨：先用大球进行粗磨（将进料粒度从毫米级降至百微米级），再换中小球进行细磨（从百微米降至目标粒度）。两段研磨虽增加一次换罐操作，但整体研磨效率和粒度均匀性均优于全程单一球径。

装填量比例：介质与物料的黄金配比

球磨罐内研磨介质的体积通常控制在罐体容积的40%～50%，物料（干磨）或浆料（湿磨）填充比例约为罐体容积的30%～35%，剩余空间为研磨介质运动提供必要的翻滚余量。

装填量过少：介质间碰撞频率低，研磨效率不足； 装填量过多：介质运动受阻，研磨力减弱，且过载风险提高； 经典"50+30"配比（介质占50%，物料占30%）适用于大多数中硬度物料的初始工艺优化。

五大行业应用：不同场景下的工艺实践

电子材料：MLCC与磁性粉体的研磨需求

多层陶瓷电容器（MLCC）生产的核心原料之一为钛酸钡（BaTiO₃），其粒度分布直接决定电容器的电气性能——D50通常需控制在100～300nm区间。

在实验室研究阶段，研究人员需要快速验证不同原料批次的研磨工艺窗口，包括研磨时间、转速、介质球径与分散介质体系的组合效果。QM-15配合氧化锆球磨罐与氧化锆研磨球，在乙醇分散体系下可实现BaTiO₃从1μm以上到300nm以下的工艺路径探索，为量产设备选型提供关键参数参考。

磁性材料：软磁铁氧体粉体的湿法研磨

软磁铁氧体原料（Mn-Zn系、Ni-Zn系）在烧结前需将混合粉体研磨至D50<1μm以下，以保证烧结密度和磁性能均一性。湿磨工艺在此类场景中是主流选择——以去离子水作为分散介质，结合氧化铝球磨罐，有效避免铁系金属污染，同时抑制颗粒团聚。

QM系列在该场景中的典型工艺参数：转速250～350rpm、研磨时间4～8小时、介质填充比45%、物料浓度30%～40%（固含量）。

生物医药：中药有效成分微粉化研磨

中药微粉化技术是提升活性成分生物利用率的重要手段。相比气流粉碎等干法技术，湿法球磨能够在温和条件下（无高温）将有效成分粉碎至微米甚至亚微米级，适合热敏性活性物质的处理。

QM-5在此类场景中的优势在于体积小、单批处理量适中（适配小批量实验验证）、聚氨酯球磨罐完全避免金属污染，符合制药实验室对物料洁净度的要求。

陶瓷釉浆：传统陶瓷工艺的基础研磨

陶瓷釉料由多种矿物原料混合后研磨制浆，研磨细度直接影响釉面平整度和色彩均匀性。实验室配方开发阶段，通常需要在不同配方比例下快速完成研磨验证，QM系列的快速换罐特性在此处发挥重要价值——一个工作日内可完成多组配方的对比研磨，大幅缩短配方开发周期。

氧化铝球磨罐+氧化铝研磨球的组合是陶瓷釉浆研磨的标准配置，研磨后料浆中引入的氧化铝与釉料本身成分兼容，不影响最终釉面发色。

新型材料研究：锂电正极与负极材料的前驱体研磨

锂电材料研究实验室对前驱体粉体的粒度均匀性要求日趋严格。以磷酸铁锂（LFP）为例，前驱体混料研磨的均匀性直接影响烧结后的电化学性能一致性。

干磨路线在此场景中有其特定优势：部分前驱体对水分极其敏感（如某些锂盐化合物），采用干磨路线配合氮气保护可以实现惰性气氛下的安全研磨。QM-5体积小，配合手套箱传递窗可以实现从称量、装罐到研磨的全密封操作链，成为锂电研究实验室的实用选择。

与行星球磨机的横向对比：各有优势，场景不同

选购实验室研磨设备时，滚筒球磨机和行星球磨机是最常见的两个选项。很多用户在两者之间举棋不定，以下横向对比有助于明确各自的适用边界。

结论： 如果研磨目标粒度在5μm以上、单批量较大、需要长时间连续研磨，优先考虑滚筒球磨机；如果追求亚微米甚至纳米级研磨、批量较小、时间敏感，行星球磨机更适合。两者并非互相替代，实验室条件允许时组合配置效果更好——滚筒磨做粗磨+均化，行星磨做精磨+纳米化。

湖南粉体装备研究院的研磨设备产品中心同时提供行星球磨机与滚筒球磨机全系列，可根据实验室实际场景搭配选购。

选型五问：用五个问题锁定最适合你的型号

面对QM-5和QM-15的选择，以下五个问题可以帮助你快速做出判断：

问题一：单批次需要研磨多少物料？

• 单批次处理量在1kg以下（干磨）或2L浆料以下（湿磨）→ QM-5
• 单批次处理量在1～5kg（干磨）或2～10L浆料（湿磨）→ QM-15
• 更大批量需求 → 考虑轻型或大型滚筒球磨机

问题二：计划同时使用几个球磨罐？

• 仅使用单罐，偶尔换罐切换物料 → 两款均可，优先QM-5节省空间和成本
• 计划同时并排多罐进行不同配方对比 → QM-15（辊轴更长，可横向并排2个中小容积球磨罐）

问题三：研磨时长通常是多少？

• 研磨时长多在8小时以内 → 两款均可满足
• 经常需要连续研磨12～24小时甚至更长 → QM-15（更大电机功率，长时运行更稳定，热负荷更低）

问题四：是否需要干磨湿磨频繁切换？

• 主要以单一工艺模式运行 → 两款均可
• 需要同一台设备频繁在干磨和湿磨之间切换 → 优先选配多套不同材质球磨罐，QM系列的换罐便捷性在此处体现价值

问题五：实验室空间是否紧张？

• 台面空间有限，希望设备尽量小巧 → QM-5（730mm长，轻量化32kg）
• 空间相对充裕，优先处理能力 → QM-15（845mm长，43kg）

六大常见操作问题解答

Q1：球磨罐能否一直满装运行？

不建议。研磨介质加物料的总填充量应控制在罐体容积的70%～80%以内，预留20%～30%的翻滚空间。填装过满，研磨介质无法有效提升和下落，研磨效率反而下降，同时增加电机负荷。

Q2：变频调速范围60～570rpm，日常应该设在哪个区间？

大多数中等硬度物料的最佳工作转速在150～350rpm之间。建议初次使用时从200rpm左右起步，每隔4小时取样检测粒度，根据结果调整转速。硬质矿石可适当提高转速；软质易碎物料建议在150rpm以下慢速研磨，防止过研磨。

Q3：干磨过程中粉尘如何处理？

QM系列的球磨罐均配有密封罐盖，干磨过程中粉尘不会外溢。取出物料时建议在通风橱内操作，尤其是微细颗粒物料，做好个人防护，避免吸入粉尘。

Q4：如何判断研磨是否已达到目标粒度？

推荐定期（每隔2～4小时）从球磨罐中取少量样品，用激光粒度仪测定D50、D90数值，绘制粒度随研磨时间变化的趋势曲线。当粒度不再明显下降（趋于平台），说明已接近该配置下的研磨极限，此时继续延长时间效果有限，可考虑换用更小球径介质或转换湿磨工艺。

Q5：湿磨结束后如何清洗球磨罐？

先将浆料和研磨介质分离（用筛网过滤），然后加入清洗溶剂（水基或有机溶剂，根据物料选择），低速旋转10～15分钟自洗，倒出溶剂后再手动清洗残留。建议每次更换物料种类前进行至少两遍溶剂清洗，确保无交叉污染。

Q6：QM系列支持定时自动停机吗？

变频器配置通常具备定时功能，可在设定研磨时长后自动停机，适合需要夜间长时运行的实验场景，无需人工守候。具体定时操作方式请参照变频器操作面板说明书或向湖南粉体装备研究院技术支持团队咨询。

搭配建议：滚筒球磨机在完整粉体实验室中的定位

单台研磨设备很难覆盖所有粉体研究需求。以下是几条常见的实验室配套搭配路线供参考：

基础配置（预算有限型）： QM-5实验室滚筒球磨机 + 小型行星球磨机 → 覆盖粗磨到细磨的完整研磨链，可以用QM-5做预处理（将原料从毫米级磨到10μm以下），再用行星磨做最终精磨（10μm到亚微米级）。

中级配置（多品种研究型）： QM-15实验室滚筒球磨机（配3～4套不同材质球磨罐）+ 行星球磨机 → 适合需要同时进行多配方并行研究的实验室，QM-15的更大辊轴可同时承载多罐并行操作。

专项配置（高纯度材料研究型）： QM-5（氧化锆球磨罐+氧化锆研磨球）+ 手套箱传递配套 → 适合对污染极度敏感的高纯材料研究，全链路高纯化配置。

如需了解湖南粉体装备研究院完整研磨设备产品线，可直接访问官网产品中心，获取各型号的完整技术参数与配套方案建议。

总结

实验室滚筒球磨机不是行星球磨机的替代品，而是粉体研磨体系中另一个不可缺少的角色。它的优势集中在三点：单批处理量更大、连续运行能力更强、换罐操作更便捷。

湖南粉体装备研究院的QM-5与QM-15两款实验室滚筒球磨机，覆盖了从小型科研验证到中等批量小试的主流需求区间。

• QM-5：适合处理量小、换罐频率高、空间紧张的典型科研实验室
• QM-15：适合处理量中等、需要并行多罐或长时间连续运行的中试前期验证

两款设备均支持60～570rpm宽幅变频调速，干磨湿磨两用，配套多材质球磨罐可灵活应对不同物料的纯度要求，是粉体研究实验室的实用首选之一。
