陶瓷球磨机哪款值得买？QM系列小型陶瓷滚筒球磨机高纯研磨选型全指南

高纯度研磨是精细陶瓷、锂电材料、电子粉体等行业绕不开的核心工艺挑战。普通金属球磨机研磨后产物往往含有铁离子和重金属污染，直接报废一批批昂贵原料的情况屡见不鲜。陶瓷滚筒球磨机的出现，正是为了从根本上解决这一痛点——全陶瓷内衬系统让研磨过程与金属部件完全隔离，真正实现零污染研磨。

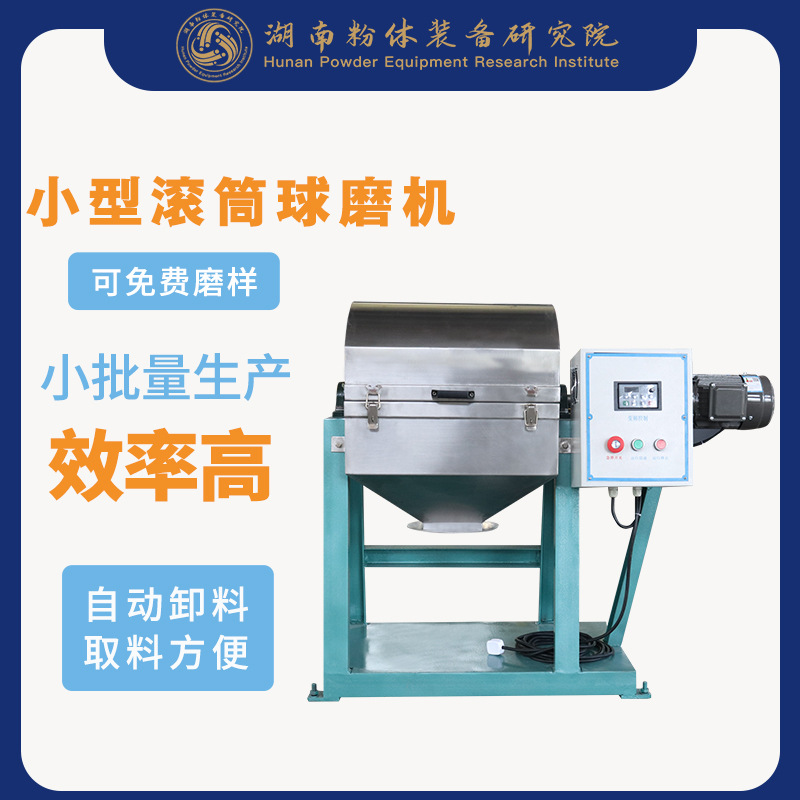

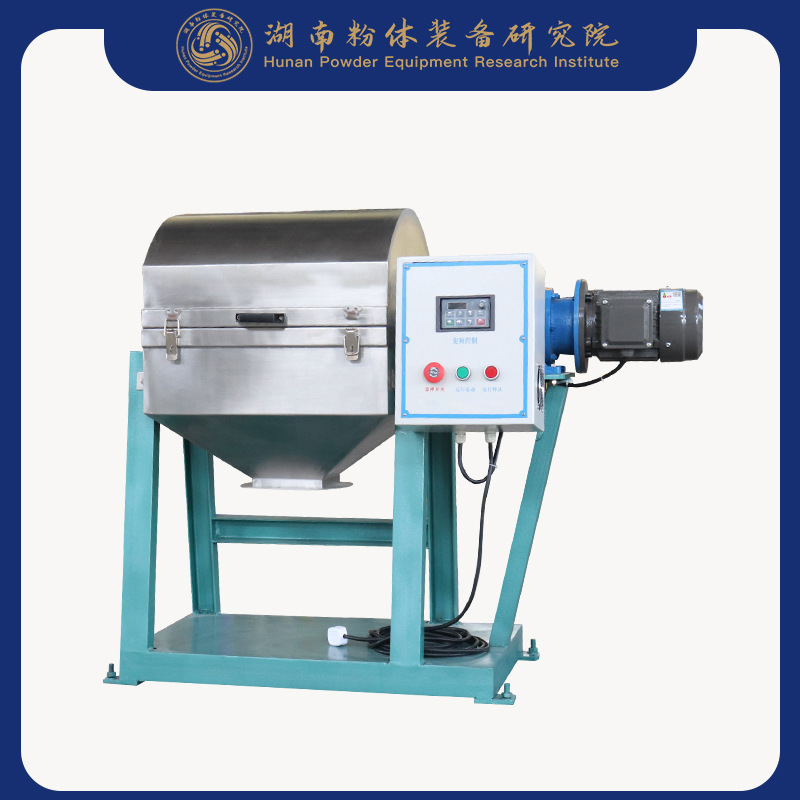

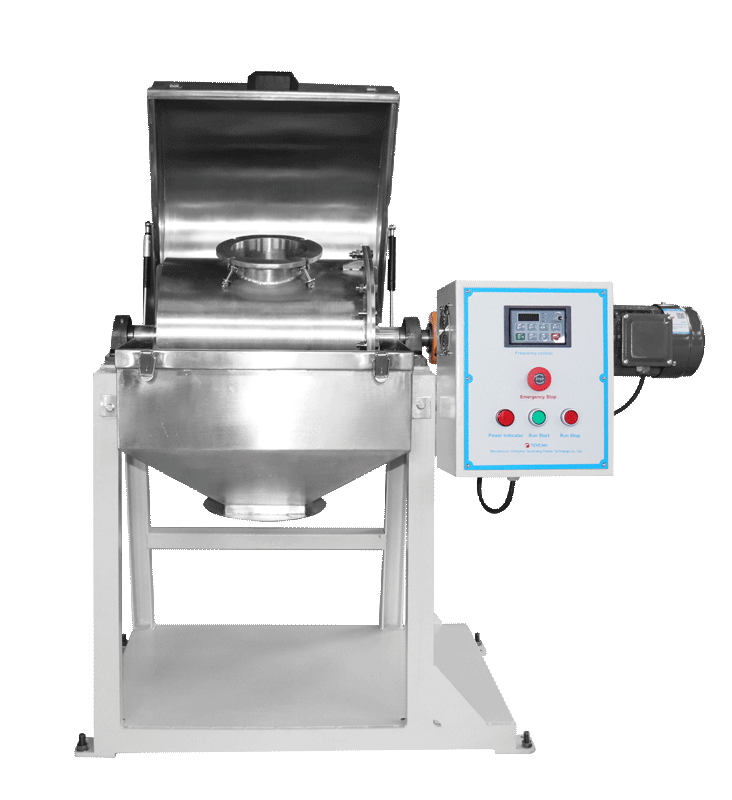

湖南粉体装备研究院有限公司推出的 QM系列小型陶瓷滚筒球磨机，覆盖30L至2000L全规格，干湿两种研磨工艺均可适用，已广泛应用于精细陶瓷、锂电材料、颜料色浆、医药原料等对纯度敏感的研磨领域。

本文从研磨原理、全系参数对比、内衬材质选择、五大行业应用到选型决策框架，系统梳理如何选对陶瓷球磨机。

为什么选陶瓷球磨机？从污染源头说起

金属球磨机的三大污染风险

传统钢铁材质球磨机在研磨硬质、活性粉体时，存在三类系统性污染风险：

磨损铁污染：研磨球与内衬的持续碰撞摩擦会产生微量铁屑，落入粉体后导致产品磁性异常，对磁性材料、电池正极材料等危害尤为严重。

化学反应污染：酸碱性浆料（如氧化铝浆料pH可达9~10）会缓慢腐蚀金属表面，产生金属离子溶出，改变浆料的化学成分配比。

交叉污染：多批次物料共用同一套研磨系统时，清洗不彻底会带来前批次残留物的混入，精细化学品、医药原料生产中尤为致命。

陶瓷内衬的根本性解决方案

陶瓷滚筒球磨机通过将与物料接触的所有表面更换为惰性陶瓷材质（氧化铝刚玉陶瓷或氧化锆陶瓷），从物理层面切断污染路径：

• 氧化铝陶瓷莫氏硬度达9级，仅次于金刚石，磨损量极低
• 化学惰性极强，对强酸、强碱、有机溶剂均稳定
• 表面致密无孔，避免物料嵌入和细菌滋生，清洁彻底
• 导热性低，研磨过程升温缓慢，适合热敏性物料

这也是为什么精细陶瓷粉末、高性能锂电正极材料、光催化剂粉体等高端粉体产品，基本都选用陶瓷内衬球磨设备作为标准研磨工具。

QM系列全规格参数一览

湖南粉体装备研究院有限公司 QM系列小型陶瓷滚筒球磨机 覆盖30L至2000L共八款标准型号，满足从小批量样品研磨到规模化批量生产的全线需求。

完整技术参数表

参数规律解读

转速随容积降低：从QM-30L的60rpm上限到QM-1000L/2000L的34rpm上限，体现了大型设备临界转速偏低的物理规律——球磨机的最佳转速通常在临界转速的65%~80%，罐体越大，临界转速越低，研磨球因离心力过强而贴壁失效的风险也越高。

功率与容积非线性增长：容积翻倍时功率增幅约50%~80%，这是因为大型设备单位体积的研磨球填充率更高，机械传递效率也更好。

装料量约为容积的35%：所有型号的研磨球装填量约占容积的1/3，这是滚筒球磨机的黄金填充比——过少则碰撞能量不足，过多则球与球叠压减少有效研磨空间。

型号命名规则与调速选择

命名解读

QM系列的型号命名遵循统一规则：QM-（容积L）-（调速类型）

• QM-50-A：50L容积，A型为变频调速型，可在20~50rpm范围内无级调速
• QM-50-B：50L容积，B型为固定转速型，适合工艺参数固定的批量生产

变频调速（A型）vs. 固定转速（B型）

推荐逻辑：如果是实验室或中试阶段，优先选A型，因为在工艺摸索阶段转速是重要的可调变量；如果是已确定工艺参数的规模化生产车间，B型在成本和可靠性上更有优势。

内衬材质深度对比：氧化铝 vs. 氧化锆

内衬材质是陶瓷球磨机选型中最核心的决策变量，直接决定研磨效率、产品纯度和设备寿命。湖南粉体QM系列提供两种主流陶瓷内衬选项。

氧化铝刚玉陶瓷内衬

氧化铝内衬是陶瓷球磨机的主流配置，Al₂O₃含量通常在92%~99%之间，纯度越高性能越好。

技术特性：

• 莫氏硬度：9级（仅次于碳化硅和金刚石）
• 维氏硬度：约1400 HV
• 密度：3.6～3.9 g/cm³
• 耐温性：可长期使用至1500°C以上
• 化学稳定性：对无机酸、碱、有机溶剂具有优异耐受性

适用物料：

• 普通陶瓷粉末（氧化铝、氧化钛、氧化锌等氧化物）
• 颜料与色浆（无机颜料、氧化铁系颜料）
• 建筑陶瓷原料（高岭土、长石、石英）
• 日用陶瓷坯料研磨

**局限性：**氧化铝本身是研磨对象时，用氧化铝内衬存在同材质交叉污染，需用氧化锆方案规避。

氧化锆陶瓷内衬

氧化锆内衬（ZrO₂）代表了当前陶瓷研磨材质的顶级配置，在精密电子、高性能陶瓷领域逐渐成为标配。

技术特性：

• 维氏硬度：约1200 HV
• 密度：6.0～6.1 g/cm³（密度显著高于氧化铝）
• 断裂韧性：极佳（相变增韧机制）
• 化学惰性：对强酸强碱均稳定

适用物料：

• 锂电正极材料（LCO、NCM、LFP）——氧化铝污染会直接影响电池容量
• MLCC（多层陶瓷电容器）用钛酸钡粉末
• 氧化锆陶瓷粉末（同材质无污染）
• 生物医用陶瓷原料

关键优势： 高密度带来更大的撞击能量，在相同转速下研磨效率比氧化铝高20%~30%，适合细粉要求在亚微米级（D50 < 1μm）的高端应用。

内衬选型速决表

五大行业深度应用场景

1. 精细陶瓷与功能陶瓷行业

精细陶瓷制品（如氧化铝基板、氮化硅轴承、氧化锆牙冠）的核心竞争力在于粉体的粒度均匀性和纯度。原料粉体中哪怕ppm级别的铁污染，烧结后都会在显微结构中形成杂质相，直接降低陶瓷的电绝缘性、机械强度和光学透明度。

陶瓷球磨机在此类应用中的标准流程：

1. 氧化铝或氧化锆粉体初粉碎（球磨机破碎至D90 < 50μm）
2. 加入烧结助剂（MgO、Y₂O₃等），继续球磨至D50 < 1μm
3. 喷雾干燥造粒，得到流动性好的球形颗粒
4. 压制成型、烧结

QM-30L到QM-200L是功能陶瓷实验室、中试车间最常见的配置区间，单批次可完成从克级到数十公斤级的研磨量。

2. 锂电材料行业

锂电正极材料（磷酸铁锂LFP、三元NCM、钴酸锂LCO）的制备过程中，多个工段都需要高纯湿法研磨：

• 前驱体研磨：碳酸锂、草酸钴等原料在混浆前需研磨至D50 5~10μm，改善固相反应均匀性
• 包覆工序研磨：对活性材料颗粒表面包覆纳米级氧化铝、碳材料时，研磨分散均匀性直接影响包覆层致密度
• 浆料制备：正极浆料研磨分散，改善涂覆均匀性

氧化锆内衬的QM系列在锂电行业的优势在于：全系统无铁接触，浆料电导率稳定，不会因为铁离子混入引发自放电异常。

3. 电子与半导体材料行业

MLCC（多层陶瓷电容器）是消费电子、汽车电子不可缺少的基础元件，其核心原料钛酸钡（BaTiO₃）粉末对粒度和纯度的要求极为苛刻：

• D50通常要求控制在0.1~0.5μm（亚微米级）
• 铁离子含量需控制在5ppm以内，否则直接影响电容量和Q值
• 粒度分布需要极窄（D90/D10 < 3），确保生坯密度均匀

氧化锆内衬的QM系列搭配同材质氧化锆研磨球，在合适的转速（通常30~40rpm）和研磨时间（12~24h）下，可将BaTiO₃粉末研磨至目标粒度，且铁污染可控制在检测极限以内。

同类需求还包括铁氧体磁性材料（软磁、硬磁）粉末、荧光粉（LED用YAG荧光粉）、导电银浆原料等。

4. 颜料与涂料行业

有机颜料、无机颜料在色浆、涂料、油墨生产中的研磨分散，是陶瓷球磨机另一个主流应用领域。

颜料研磨的核心指标是细度（刮板细度计测量）和着色力。研磨粒度越细，颜料遮盖力和着色力越强，颜色饱和度越高。

陶瓷球磨机的优势体现在：

• 氧化铝内衬化学惰性好，不与有机颜料发生反应
• 湿法研磨（加入分散剂和水或有机溶剂）效率高于干磨
• 批次生产可灵活调整研磨时间，精准控制最终细度
• 球磨罐可整体拆卸清洗，切换颜色批次时无交叉污染

一般色浆用途的QM-100L到QM-500L较常见，单批可生产几十公斤成品色浆，适合中小型颜料厂和涂料研发实验室。

5. 医药与食品行业

制药行业对研磨设备的洁净度要求达到GMP（药品生产质量管理规范）标准。陶瓷内衬球磨机在此领域具有独特价值：

• 中药有效成分提取前的原料粉碎研磨（超细化提升溶出率）
• 固体制剂辅料（微晶纤维素、二氧化硅）研磨至规定粒径
• 脂质体、纳米药物等前沿剂型的纳米化制备研究

氧化锆内衬耐强酸强碱腐蚀，配合高温蒸汽灭菌（耐温600°C以上），满足无菌生产的洁净要求。QM-30L至QM-100L常见于制药实验室，作为处方开发和制备工艺研究的核心设备。

干磨 vs. 湿磨：如何选择研磨方式

QM系列陶瓷滚筒球磨机同时支持干磨和湿磨两种工艺，但两种方式的适用场景有明显差异。

干磨工艺特点

干磨指不添加液体介质，直接研磨干燥粉体的方式。

优点：

• 无需后续过滤、干燥工序，流程简单
• 适合易水解、怕水的物料（如某些氟化物、氮化硅）
• 产品直接为干粉，方便后续干法成型

缺点：

• 研磨效率低于湿磨（缺乏液体介质的分散辅助）
• 粉尘管控要求高
• 细粉容易在研磨腔内团聚，影响研磨效率
• 研磨粒度一般难以达到亚微米级

适用场景： 矿物研磨、建筑陶瓷原料、粗碎至中碎级别的粉体制备

湿磨工艺特点

湿磨指将物料与水（或有机溶剂）按一定比例配成浆料后研磨的方式。

优点：

• 研磨效率高：液体介质起到冷却、润滑和分散作用，显著降低粉体团聚
• 可研磨至更细粒径（D50 < 1μm甚至纳米级）
• 研磨过程中可加入分散剂精确控制浆料流变性
• 粉尘少，操作环境友好

缺点：

• 需要后续过滤/喷雾干燥工序
• 湿磨浆料需防腐处理（加入防腐剂或短时间内用完）
• 含有机溶剂的浆料有挥发和安全隐患，需密封设计

适用场景： 精细陶瓷、锂电材料、颜料色浆、电子材料等细粉度要求高的高端应用

实操建议： QM系列湿磨时，固液比通常控制在固体30%~50%（质量比），分散剂加入量为固体量的0.3%~1%。浆料黏度应控制在便于流动的范围（通常<5000 mPa·s），过稠会降低研磨效率。

与同类设备的横向对比

在粉体研磨设备领域，与陶瓷滚筒球磨机形成竞争或互补关系的设备主要有：行星球磨机、搅拌球磨机（立式/卧式）。

陶瓷滚筒球磨机 vs. 行星球磨机

结论：在规模化批量生产中，陶瓷滚筒球磨机凭借大容量和低运营成本优势更具竞争力；而追求极细粒度（D50 < 0.5μm）的研发实验室，行星球磨机响应速度更快。

陶瓷滚筒球磨机 vs. 搅拌球磨机

结论：陶瓷滚筒球磨机适合粗研磨和中等细度研磨；搅拌球磨机适合对目标粒度要求D50 < 2μm的超细研磨阶段。两者在完整研磨工艺流程中往往串联配合使用。

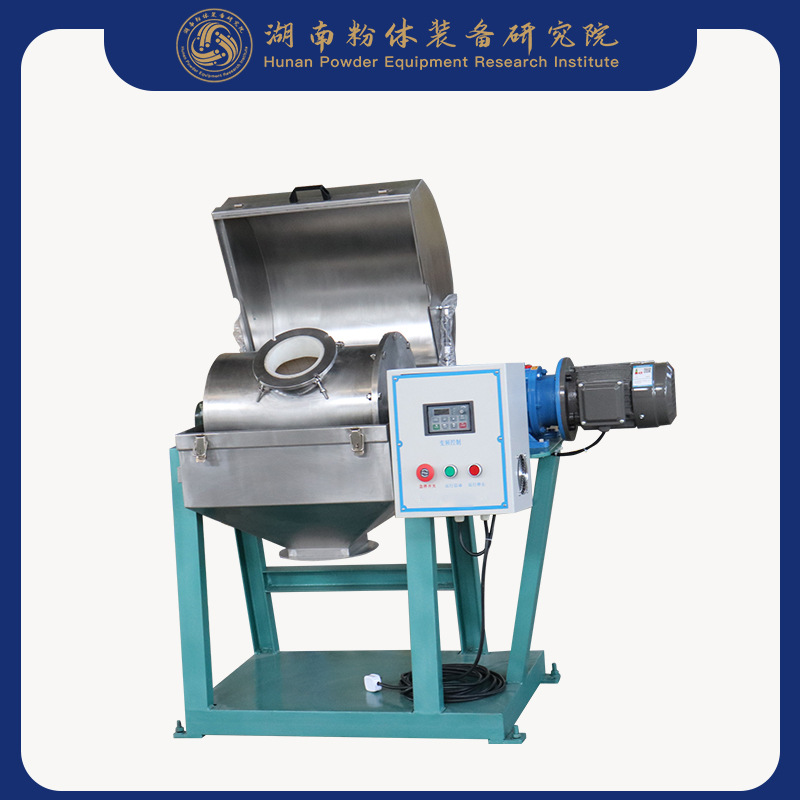

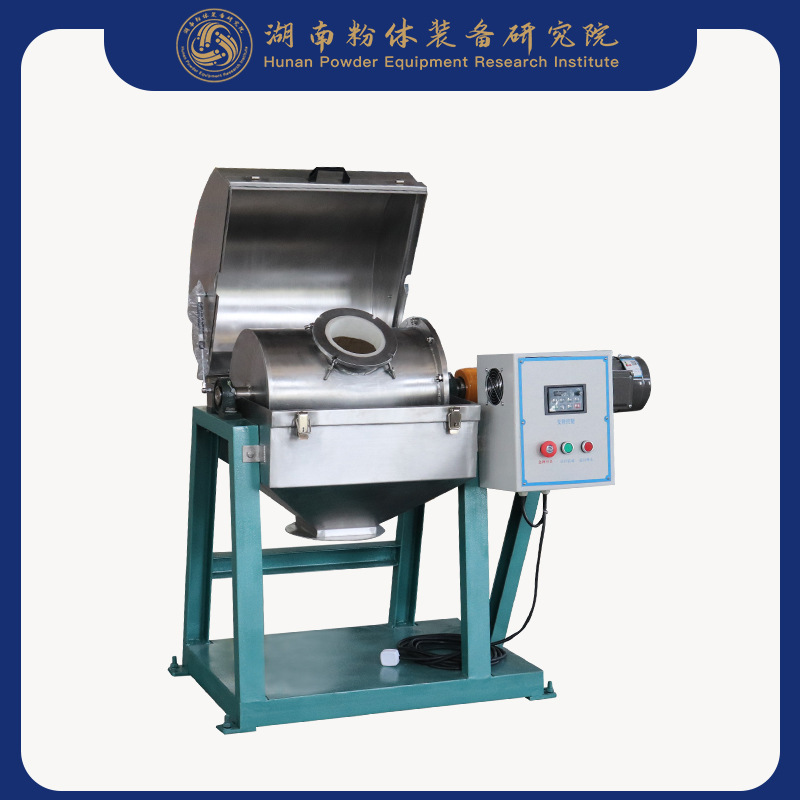

自动卸料与防尘配置详解

自动卸料装置

QM系列可选配自动卸料机型，实现料球自动分离。传统人工卸料需要停机后手动拆卸罐体，开盖后粉尘飞扬，且大规格设备（500L以上）人工操作非常费力。

自动卸料机型通过内置筛网和气动/重力分离机构，研磨完成后直接开启卸料阀，研磨球留存在罐内，物料（干粉或浆料）由出料口流出。

适合选配自动卸料的场景：

• 规格在300L以上的生产型设备
• 每批次卸料频繁（每班4次以上）
• 粉尘管控要求较高的洁净车间

防尘罩配置

干磨时产生的粉尘是操作环境的主要问题。QM系列可选配密封防尘罩，配合厂房排风系统构建负压密封研磨环境，将粉尘浓度控制在安全标准（职业卫生限值）以内。

湿磨时不产生粉尘，但浆料飞溅是另一个问题，防溅护罩能有效防止浆料污染周围设备和地面。

选型五问决策框架

面对30L至2000L的全规格产品线，建议按以下五个维度逐步确定最终选型：

第一问：单批处理量是多少？

这是决定设备容积的核心依据。通常按以下公式估算：

所需容积（L）= 单批物料质量（kg）÷ 物料堆积密度（g/cm³）× 2.5～3（安全系数）

例如：每批研磨50kg氧化铝粉（堆积密度约1.0 g/cm³），则所需容积 = 50 ÷ 1.0 × 2.5 = 125L，选QM-200L最为合适（留出30%余量）。

第二问：目标粒度是多少？

• D50 > 50μm：球磨机初磨，不建议过长研磨时间
• D50 10~50μm：滚筒球磨机完全胜任，研磨时间2~8h
• D50 1~10μm：配合优化转速和研磨时间（8~24h），可达到
• D50 < 1μm：需评估是否需搭配搅拌球磨机做二次超细研磨

第三问：物料纯度要求如何？

• 普通工业品（纯度要求<99%）：氧化铝内衬，标准配置
• 高纯工业品（99%~99.9%）：高纯氧化铝内衬，配高纯氧化铝研磨球
• 超高纯品（>99.99%）或电子级：氧化锆内衬+氧化锆研磨球，最低污染

第四问：干磨还是湿磨？

参照前文干湿磨对比表格，重点考量物料的水敏感性、后续工序要求和目标粒度。

第五问：是否需要工艺灵活性？

• 研发/中试阶段、多品种切换频繁 → 变频调速A型
• 成熟工艺规模化生产 → 固定转速B型，降低成本

使用规范与常见注意事项

装填规范

研磨球填充量：通常占罐体容积的30%~40%，不超过50%。填充过多时球与球之间的空间太小，碰撞能量被消耗在球球之间而非球料之间，效率反而下降。

物料填充量：湿磨时浆料填充量（含研磨球体积后）不超过罐体容积的70%；干磨时物料占罐体空间的20%~30%。

研磨球配比：对于宽粒度分布物料，可采用大中小三种规格球混配（如20mm：10mm：5mm = 5:3:2），提高研磨效率。

转速设定原则

转速的核心是控制在**临界转速的65%~80%**范围内。实际操作中可按以下简化判断：

• 听到持续稳定的碰击声（类似沙沙声混合低频撞击）→ 转速合适
• 声音变为持续的"哐哐"重击声 → 转速偏高，降低5~8rpm
• 基本没有碰击声，声音沉闷 → 转速偏低，提高5~8rpm

研磨介质磨损管理

陶瓷研磨球会随使用时间产生微量磨损。建议每使用500h后称量研磨球总质量，磨损超过5%时补充新球；磨损不均匀（部分球碎裂）时及时筛除碎片，避免碎片嵌入产品。

清洗切换规范

更换物料品种时，清洗流程建议：

1. 排出残留浆料
2. 加入清水+5%乙醇，低速运转30min
3. 排放清洗液，重复1~2次
4. 加入少量新批次物料研磨10min后排放（"预润"步骤，清除前批次残留）
5. 正式投料生产

常见问题解答

Q：陶瓷球磨机的研磨球磨损会污染产品吗？

A：有微量影响，但远低于金属研磨球。氧化铝球磨损产生的Al₂O₃微粒对同类陶瓷产品可视为同质材料；氧化锆球磨损的ZrO₂引入量通常在ppm级，对大多数高纯应用可接受。对极端纯度要求的场合，需做白坯测试验证残留量。

Q：QM系列最细能磨到多少微米？

A：在优化转速、合适研磨球配比和足够研磨时间的条件下，湿磨通常可达D50 2~5μm；搭配超细研磨球（φ5mm以下）配合长时间研磨（36~72h），部分物料可达D50 < 1μm。更细的纳米级研磨建议配合搅拌球磨机做后级处理。

Q：QM-30L是否适合大学实验室使用？

A：完全适合。QM-30L功率仅0.75kW，单相220V电源接入，整机体积紧凑，实验室标准插座即可运行。氧化铝或氧化锆内衬配置满足大多数材料科学、化工、药学实验室的研磨需求。

Q：买陶瓷球磨机需要同时购买研磨球吗？

A：通常随机不配研磨球，需单独订购。选球的原则是：内衬材质决定球的材质（内衬氧化铝配氧化铝球，内衬氧化锆配氧化锆球），球径大小根据进料粒度选择——进料粒度大则选大球（φ15~30mm），目标粒度细则后期配小球（φ5~10mm）。

Q：湿法研磨用什么分散剂合适？

A：取决于物料和浆料体系：氧化铝浆料常用聚丙烯酸铵（铵盐PAA）；氧化锆浆料常用改性聚丙烯酸；颜料浆料视体系选择阴离子型或非离子型分散剂。建议联系湖南粉体装备研究院的技术团队，根据具体物料给出配方建议。

Q：QM系列如何维护才能保证长期稳定运行？

A：主要维护点包括：①每月检查传动辊的橡胶表面磨损，必要时更换；②每季度检查轴承润滑（注入润滑脂）；③定期检查密封件（O型圈），防止湿磨时浆料泄漏；④保持底座水平（水平误差控制在±0.5mm以内），偏心运转会加速轴承磨损。

小结

陶瓷球磨机的选型逻辑，归根结底是在规模、纯度、粒度、成本四个维度之间找平衡。

湖南粉体装备研究院有限公司的 QM系列小型陶瓷滚筒球磨机 覆盖30L到2000L八款型号，干湿两用，氧化铝与氧化锆内衬可选，A/B双调速配置满足不同使用场景。

无论是精细陶瓷实验室的中试研磨、锂电材料前驱体的高纯制备，还是颜料色浆的批量研磨生产，都能在产品中心找到对应的型号方案。

如需进一步了解具体规格报价或申请免费试磨，欢迎访问 湖南粉体装备研究院有限公司官网 获取更多技术支持。
