轻型滚筒球磨机选型指南：30L到2000L干湿两用研磨全解析

滚筒式球磨设备在工业粉体处理领域已有超过百年历史，但许多工程师在面对"轻型"与"大型"的选择时依然感到困惑——究竟什么场景下该用轻型机型？30L到2000L的宽泛覆盖范围意味着什么？变频调速与固定转速之间的差距有多大？

这些问题不是没有答案，而是往往分散在各类技术文档中，缺乏一个系统性的整合视角。本文从研磨原理出发，结合轻型滚筒球磨机的完整产品参数与实际应用场景，逐一拆解选型关键要素。

滚筒研磨的本质：重力驱动的多维冲击

运动学基础：抛落与碾压的协同作用

轻型滚筒球磨机的核心工作机制，在于筒体旋转引发的研磨介质运动规律。当筒体以特定转速旋转时，内部研磨球和物料随筒壁一同被提升，当上升高度超过重力维持的临界值时，研磨球脱离筒壁，沿抛物线轨迹下落，砸向位于筒体低处的物料层。

这一过程产生三种力学效应：

• 冲击破碎：研磨球高速撞击物料，破坏粒子间的晶格结合力，适合中等以上硬度物料
• 剪切研磨：相邻研磨球之间的滑动摩擦，对片层状、纤维状物料尤为有效
• 碾压粉碎：筒体底部形成"料床"，被上层研磨球持续碾压，均匀细化粒径

三者叠加，使滚筒球磨机对物料的粒径缩减效率大幅优于单一机制设备。这也是轻型滚筒球磨机能够处理多种硬度物料的根本原因。

转速临界值的工程意义

滚筒球磨机中，有一个关键参数常被忽视——临界转速。当筒体转速达到某一值时，离心力完全抵消重力，研磨球粘附在筒壁上不再下落，研磨效果归零。工程上将这个转速称为"临界转速"或"离心转速"。

实际使用中，最佳研磨效率通常出现在临界转速的65%~85%区间。正因如此，湖南粉体装备研究院有限公司在QM系列中引入了变频无级调速设计，允许操作者在20~60rpm范围内灵活调节，精准锁定最佳研磨转速区间，避免欠速（研磨介质泻落，冲击力不足）或超速（离心粘壁，完全失效）两种极端情况。

QM系列完整参数解读

八款型号全规格对比

湖南粉体装备研究院有限公司旗下轻型滚筒球磨机QM系列覆盖30L至2000L八个标准容积档位，完整参数如下：

型号命名说明：QM-（体积）-A（调速型）/ QM-（体积）-B（普通型）。例如QM-50-A即50L调速型辊筒球磨机。

从参数表中读出的关键规律

规律一：容积越大，最高转速越低

从30L的60rpm上限到2000L的34rpm上限，这一规律并非偶然。大容积筒体的物理尺寸更大，相同转速下筒壁切线速度更高，更容易提前进入离心状态。因此工程师在设计时主动降低了大机型的转速上限，以维持合理的研磨功效。

规律二：装料量约为容积的35%

不难发现，各型号装料量与容积比值稳定在35%左右（如30L机型装10.5kg，100L装35kg）。这是经验沉淀的最优装填率——装填过少时研磨球落点分散，冲击效率低；装填过多时研磨球"游泳空间"不足，碰撞频率下降。

规律三：1000L以上进料粒度可放宽至20mm

小容积机型（30L~500L）进料要求控制在10mm以内，而1000L和2000L机型放宽到20mm。这说明大机型筒体直径更大，研磨球体积也对应增大，更大的研磨球能够有效冲击粒径较大的物料，无需额外的预破碎工序。

干磨与湿磨：两条截然不同的工艺路线

干式研磨的适用条件与优势

干磨是指物料在无液相介质参与的情况下直接进行研磨。以下场景优先选择干式研磨：

水敏感性物料：生石灰、部分活性金属粉、碳化钙等遇水发生化学反应的物料，必须在干燥环境下加工。采用轻型滚筒球磨机干磨时，配合密封筒体和惰性气体保护，可有效隔绝外部水分。

后续工序无需液相：如直接用于压制成型的陶瓷粉料、粉末冶金用金属粉，后续工序均为干态操作，避免湿磨带来的烘干成本。

低粘度物料：粘度高的物料在干磨过程中容易粘壁成团，导致研磨效率骤降。因此干磨更适合流动性良好的矿物质、化工粉体等低粘性原料。

干磨的出料粒度通常集中在300μm~500μm区间，属于中等细度范畴。若需进一步细化至微米级，则需要更换研磨工艺或进行多段研磨。

湿式研磨的技术优势与注意事项

湿磨通过在物料中加入水或有机溶剂作为分散介质，显著改变研磨过程的物理化学环境：

分散效果更优：液相介质填充颗粒间隙，阻止细粉重新团聚。在纳米级研磨中，液相分散剂的选择甚至比研磨设备本身更为关键。

研磨效率更高：液体介质降低了颗粒间的干摩擦阻力，研磨球运动更顺畅，单位时间内的有效碰撞次数增加。

设备磨损更低：液相润滑层减少了研磨球与筒壁之间的干摩擦，延长内衬与研磨球寿命。

适合高硬度物料：硅酸盐矿物、氧化铝、氧化锆等硬质物料在湿磨条件下更易细化，干磨同等条件下能耗约高出30%~50%。

不过湿磨也有其局限性：含水物料需要后续烘干处理，增加工艺复杂度；极细研磨时液相粘度可能过高影响流动性；有机溶剂类分散剂还涉及防火防爆和溶剂回收问题。

内衬材质选择：物料纯度的第一道防线

为什么内衬材质如此重要

研磨是一个"以硬击硬"的过程，在此过程中内衬和研磨球不可避免地会有少量磨损，磨损物混入物料即为金属污染或材质引入。在高纯度产品生产中，这种引入可能直接导致产品报废或性能下降。

因此，轻型滚筒球磨机提供了多种内衬材质可选，针对不同应用场景的纯度要求：

五种主要内衬材质对比

碳钢内衬

• 硬度高，耐磨性好
• 适合：矿石粗破碎、铁精粉研磨等对铁含量无要求的场合
• 不适合：食品、药品、电子材料等高纯度要求场合
• 成本：最低

不锈钢内衬

• 耐腐蚀性优，轻度防污染
• 适合：化工粉体、普通陶瓷原料
• 不适合：超高纯度电子级材料
• 成本：低

尼龙/聚氨酯内衬

• 弹性好，对研磨球具有缓冲保护
• 极低的材质引入风险
• 适合：颜料、涂料、高分子材料
• 特别优势：消音效果好，降低设备运行噪音
• 成本：中等

聚四氟乙烯（PTFE）内衬

• 化学惰性极强，几乎不与任何物料反应
• 适合：强酸、强碱性物料，高纯化学品
• 注意：硬度较低，不适合高硬度物料长时间研磨
• 成本：较高

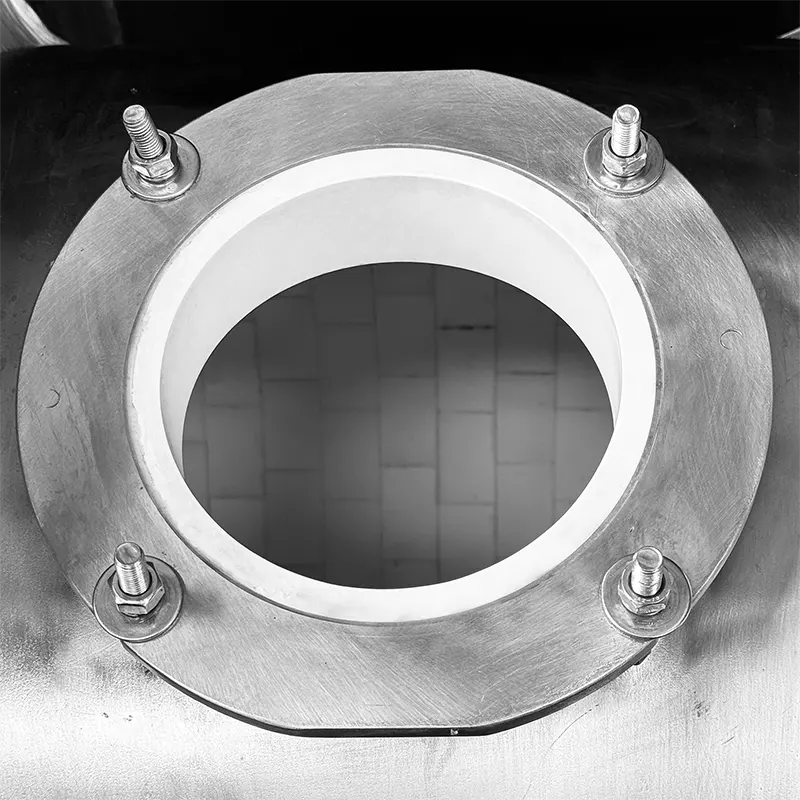

刚玉/氧化锆陶瓷内衬

• 硬度极高（莫氏硬度9），磨损量极低
• 引入物为Al₂O₃或ZrO₂，对多数材料体系无害
• 适合：锂电正负极材料、压电陶瓷、功能氧化物
• 成本：高

选型口诀：看物料性质定材质，看纯度要求定等级，看工艺条件定规格。

六大行业深度应用解析

矿物加工与地质勘探

在矿产行业，滚筒球磨机承担原矿破碎后的细磨任务，是选矿流程的核心环节。

岩矿样品分析前需要将岩石研磨至200目以上（约75μm以下），以确保化学分析的均一性和代表性。地质勘探单位常用QM-30L至QM-100L小型机处理野外采集的岩心样品。值得注意的是，地矿样品成分复杂，研磨介质的引入往往干扰后续微量元素分析，此时选用刚玉陶瓷内衬和研磨球可将干扰降至最低。

在选矿流程中，QM-300L至QM-1000L机型被用于金矿、铅锌矿的磨矿作业。湿式研磨配合浮选药剂的使用，有效改善了矿物颗粒表面润湿特性，提升了浮选回收率。

建筑陶瓷与功能陶瓷

陶瓷行业对球磨的依赖程度极高——从传统建筑瓷砖到高性能氧化铝基板，几乎所有陶瓷产品的生产流程中都包含球磨工序。

建筑陶瓷：长石、石英、高岭土等天然矿物原料研磨至10~20μm，与有机粘结剂混合后压制成型。QM-200L至QM-500L机型是中等规模陶瓷厂的主力配置，湿式研磨出浆后直接进入喷雾干燥塔制粉。

电子陶瓷：氧化铝、氮化硅、钛酸钡等高纯氧化物原料需要研磨至亚微米级，且对引入杂质极为敏感。此场景必须配合氧化锆内衬和氧化锆研磨球，同时采用无水有机溶剂（如无水乙醇）作为分散介质，以避免水解对敏感组分的影响。

涂料与颜料行业

涂料行业需要将颜料颗粒研磨分散至细腻均匀的状态，过大的颗粒会导致涂膜出现"浮色"或"色斑"现象，影响产品品质。

轻型滚筒球磨机在颜料研磨中的主要优势体现在色泽稳定性上——密闭研磨环境减少了氧气和水分接触，降低了氧化变色风险。聚氨酯内衬对颜料无污染，且其缓冲性质减少了颜料粒子的机械应力集中，有助于保持有机颜料的晶体结构完整性。

醇酸树脂类底漆和防锈漆通常在QM-50L至QM-200L机型中进行批次研磨，研磨至Hegman细度5~7格（约10~20μm），出料过滤后直接进入调漆工序。

新能源材料领域

锂电池产业的高速发展，为球磨设备带来了大量新型应用需求。

正极材料前驱体：碳酸锰、氢氧化镍钴锰等前驱体粉末需要精确控制粒径分布，D50值通常要求在3~8μm之间，且要求粒径分布窄。QM系列通过精确的转速控制，可以在不过度细化的前提下获得均一的粒径分布。

负极材料：天然石墨球形化后需进行表面包覆研磨，以改善首次库伦效率。此工艺对内衬材质要求极高，必须避免铁、铬等金属元素污染，否则将对电池的循环性能产生严重影响。

固态电解质：硫化物、氧化物固态电解质材料的制备需要在密封氛围下进行，QM系列配合惰性气体充填方案，可在隔绝水氧的条件下完成研磨。

医药与保健品

药品GMP标准对研磨设备有严格规定，主要集中在清洁性和无污染性两个维度。

中药提取物：植物提取物的细化研磨能够改善药物溶出速率和生物利用度。QM系列不锈钢内衬机型满足医药级卫生要求，研磨后无需更换容器即可直接转入下一工序。

矿物类药材：滑石、石膏、磁石等矿物药需研磨至800目以上（约15μm以下）方可入药。湿式研磨配合适量医用乙醇作分散介质，研磨效率高且符合药用要求。

化工与新材料

精细化工领域对颗粒细度和纯度的要求正在持续提升，推动了高性能球磨机的需求增长。

氟化物：氟化锂、氟化钙等无机氟化物在电解铝、光学镀膜等行业用量大，需要研磨至10~50μm区间。由于氟化物具有腐蚀性，内衬选用PTFE材质，隔绝腐蚀介质侵蚀。

碳酸钙：重质碳酸钙和轻质碳酸钙广泛用于橡胶、塑料填充料。从325目到1250目的多档细度需求，对应QM系列不同时间的研磨时长，通过简单的工艺试验即可确定最优参数组合。

轻型机与大型机：容量的选择边界

轻型机的核心定位

"轻型"并不等于性能弱，而是指结构重量和设备体积相较于大型工业球磨机更为紧凑。湖南粉体装备研究院有限公司的轻型滚筒球磨机在以下场景有着不可替代的优势：

实验室研发阶段：研究人员需要频繁变换物料和研磨参数，轻型机装卸便捷、清洗容易，大幅缩短批次切换时间。30L和50L机型尤其适合配方研究和工艺参数优化。

试生产阶段：从实验室到量产的中间阶段，通常需要百公斤至吨级的小批量样品。QM-100L至QM-300L机型可以满足这一阶段的需求，且设备投资远低于大型生产型球磨机。

特种物料研磨：高价值、小批量的稀有材料研磨，如稀土氧化物、贵金属粉末等，使用轻型机可以精确控制每批次的物料量，避免高价物料的浪费。

大型机的优势场景

容积500L以上的机型在批量化生产中具有显著的规模效益：

每批次研磨时间相同的前提下，大容积机型处理量成倍增加，单位产品的能耗和人工成本随之降低。在建材矿物细磨、涂料颜料批量研磨、陶瓷原料制浆等场景，QM-1000L和QM-2000L是主力配置。

变频调速A型与普通B型：如何做出正确选择

调速型（A型）的适用场景

变频调速版本通过变频器实现20rpm到最高转速之间的无级调节，主要优势体现在以下场景：

工艺开发阶段：研究人员需要系统探索转速对研磨效果的影响，只有连续可调的转速才能绘制出"转速-粒径"关系曲线，为后续生产放大提供数据支撑。

多物料共用设备：一台设备需要处理不同密度、不同硬度的物料时，针对每种物料优化转速设置，A型调速机型的灵活性优势明显。

降噪需求场合：低速运行噪音更低，实验室内或对噪音有限制的生产场所，可通过降低转速兼顾研磨效率与声环境。

普通型（B型）的适用场景

固定转速版本结构更简单，维护成本低，在工艺参数已经稳定的大批量生产中更具性价比：

成熟工艺批量生产：已知最优转速的产品，无需再调节转速，固定转速机型省去了变频器的维护成本，在5~10年的设备生命周期内节省可观。

恶劣环境生产：粉尘较多、湿度较高的生产现场，变频器等电子元件故障率偏高，B型普通机型维护更简便。

选型五步决策框架

第一步：明确处理量

将年度或月度处理目标折算为单批次处理量，再结合研磨周期（通常4~24小时/批次）计算所需有效容积。以每日生产1000kg产品为目标，研磨周期8小时为例：

• 每批次有效装料量约为350kg（以QM-1000L为例，装料量350kg）
• 每日可完成约2~3批次研磨
• 日产量≈700~1050kg，基本满足需求

第二步：确认物料性质

第三步：选择干磨或湿磨

• 物料不耐水 → 干磨
• 需要分散均匀（颜料、电池材料） → 湿磨
• 后续工序为干粉状态 → 考虑湿磨后烘干的综合成本
• 粒径要求≤10μm → 优先湿磨

第四步：选定内衬材质

参照上文"五种主要内衬材质对比"表格，根据物料性质和纯度要求匹配内衬材质。通常情况下：

• 普通矿物研磨 → 碳钢或不锈钢
• 颜料/涂料/有机物 → 聚氨酯或尼龙
• 高纯度化学品/强腐蚀性 → PTFE
• 电子陶瓷/锂电材料 → 氧化锆陶瓷

第五步：确认调速需求

• 工艺成熟、批量生产 → B型普通机
• 工艺开发或多物料共用 → A型调速机
• 对噪音有要求 → A型调速机（低速运行降噪）

常见使用误区与解决方案

误区一：装料量越多研磨越快

实际情况恰恰相反。当装料量超过推荐值（约35%容积）时，研磨球的自由运动空间被压缩，冲击落差减小，有效研磨频率下降。正确做法是严格遵循设备额定装料量，必要时宁可多做几批次，不要单次超载。

误区二：研磨时间越长效果越好

研磨过程存在"粒径平台效应"——当颗粒细化到某一临界粒径时，继续延长研磨时间几乎不再产生效果，反而增加能耗和内衬磨损。建议每隔一定时间取样检测粒径，绘制"研磨时间-D50"曲线，找到"收益递减"的拐点，以此作为最优研磨时长。

误区三：研磨球越小出料粒度越细

研磨球尺寸需要与物料粒径相匹配。一般而言，研磨球直径应为物料粒径的10~20倍。进料粒径5mm的物料，初期应使用直径50~100mm的大球打开物料结构，再换用小球精研。直接使用小球处理粗颗粒，会因碰撞力不足而导致研磨效率极低。

误区四：内衬磨损是必然的，不影响产品

内衬磨损率与研磨强度和物料硬度成正比。磨损加剧意味着引入杂质增多。定期检查内衬厚度，在磨损量超过20%时及时更换，是维护产品纯度和设备安全的必要措施。

设备维护的四个关键节点

每次使用前检查

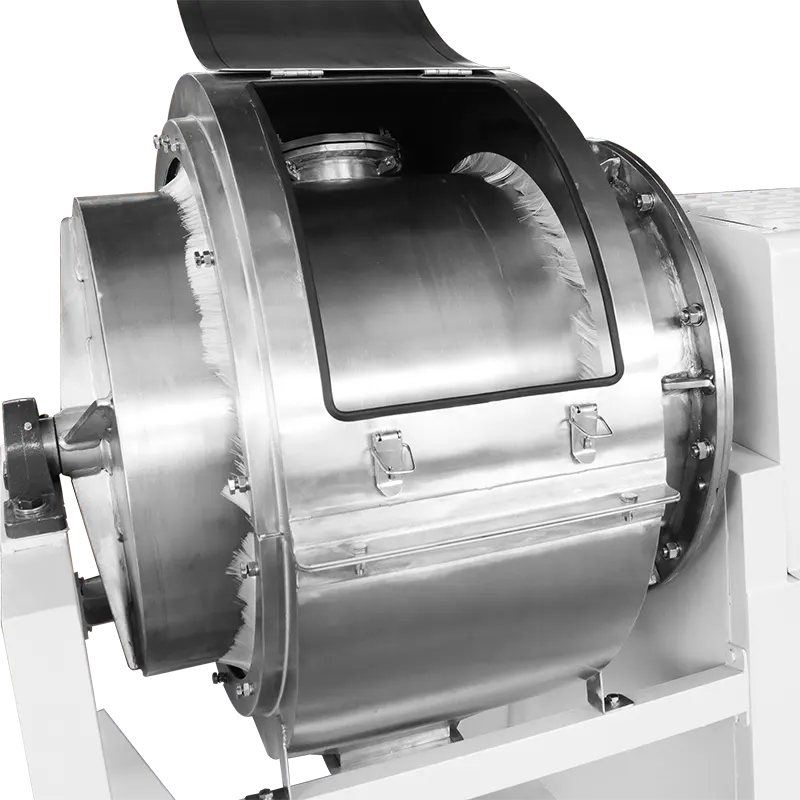

筒体密封性检查是首要步骤：检查筒体端盖螺栓是否均匀紧固，密封圈是否老化或变形。密封不良会导致湿磨浆料泄漏或干磨粉尘逸出，影响研磨效率并污染环境。

每日运行后

运行结束后应及时清洗研磨罐，防止物料干燥固化粘壁。特别是含有机溶剂的湿磨，溶剂挥发后颜料或化学品可能形成难以清除的固化层。清洗溶剂的选择应与研磨工艺中使用的溶剂相匹配。

每月定期检查

• 驱动滚轮磨损情况：滚轮表面是否出现不均匀凹槽，影响筒体平稳运转
• 电机和减速机润滑油位：按规定周期更换
• 变频器散热检查（A型机）：确保散热风扇正常运转，防止过热故障

年度大保养

• 全面更换密封件
• 测量内衬厚度，记录磨损量数据
• 校验变频器输出频率与实际转速的对应关系
• 检查筒体焊缝和结构连接件的完整性

轻型滚筒球磨机与其他研磨设备的对比定位

理解轻型滚筒球磨机在整个粉体研磨设备体系中的位置，有助于做出更科学的采购决策：

与行星球磨机的对比

与搅拌球磨机的对比

综合来看，轻型滚筒球磨机在中等细度、中等至大批次、多种物料兼容的场景中具有不可替代的优势，是从研发样品到中试量产过渡阶段的理想选择。湖南粉体装备研究院有限公司提供从30L到2000L的完整系列覆盖，可在研发到量产的全链条中提供统一的研磨平台，降低工艺放大过程中的参数迁移难度。

总结

轻型滚筒球磨机的核心价值在于以较低的设备投入和运维成本，实现从实验室验证到中试生产的全流程覆盖——这一特性让它成为粉体加工行业中使用频率最高、应用场景最广的通用型研磨设备之一。

QM系列在30L至2000L的跨度上保持了一致的工艺逻辑和参数体系，工艺工程师一旦掌握小机型的研磨规律，完全可以按照成熟的放大原则直接推导大机型的最优参数，大幅缩短工艺开发周期。

如需针对具体物料性质进行选型咨询，欢迎访问湖南粉体装备研究院有限公司官网或通过产品页面直接与技术工程师沟通。
