实验室棒磨机为什么过粉碎更少 钢棒线接触破碎原理与XMB系列选型全解析

钢棒线接触破碎到底比球磨好在哪

研磨设备选型时，过粉碎是最让人头疼的问题之一——目标粒度区间外的超细粉末占比过高，不仅浪费原料，还直接影响后续筛分效率和成品品质。实验室棒磨机之所以在矿物加工、陶瓷原料制备、电池材料研发等领域广受青睐，核心原因只有一个：钢棒与物料之间是线接触而非点接触，破碎选择性更强，产物粒度分布更集中。

线接触破碎的物理逻辑可以用三组数据来拆解：

冲击面积更大，单次破碎效率更高。球磨机中钢球与物料的接触是随机分布的点状碰撞，每次碰撞的能量集中在一个极小的接触面上，冲击能量要么过大造成过粉碎，要么过小无法有效破碎。而钢棒以圆柱面与物料接触，冲击力沿棒体长度方向均匀分布，同一粒级颗粒受到的破碎能量更加一致，粒度分布自然收窄。

选择性破碎，粗颗粒优先被击碎。钢棒在筒体内排列时，棒与棒之间形成缝隙空间，较细的颗粒可以通过缝隙而不被过度碾压，只有粗颗粒被夹在两根钢棒之间受到冲击和碾压。这种"筛分式破碎"效应使得产物中合格粒级的占比显著高于球磨——实验数据表明，在相同给料条件下，棒磨产物中0.074mm以下合格粒级的占比可比球磨高出15%-25%，同时超细粉（-0.02mm）的占比降低约30%。

研磨轨迹可预测，工艺参数可控性更强。钢棒在筒体内做抛落运动时，其轨迹是沿筒体周向均匀分布的弧线，每根钢棒经过的区域覆盖率高且重复度低。这使得操作者可以通过调整筒体转速、钢棒直径和装棒量来精准控制破碎强度，而不必面对球磨中磨球随机碰撞带来的粒度波动。

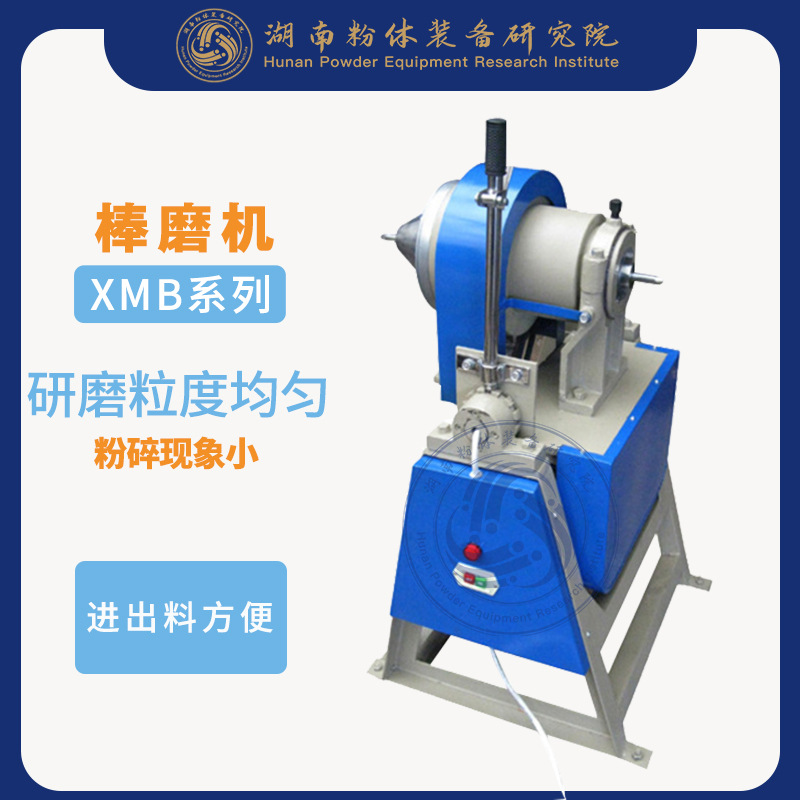

湖南粉体装备研究院有限公司XMB系列实验室棒磨机整体外观，筒体与驱动系统一体化设计

XMB系列三型号技术参数全解读

湖南粉体装备研究院有限公司的实验室棒磨机目前提供三个标准型号，从4升到13.57升的筒体容积覆盖了从少量化验到中试放大的完整需求梯度。

XMB160×200——入门级化验款

这款4升筒体的棒磨机是矿物化验实验室的标配设备。筒体直径160mm、长度200mm的紧凑尺寸，单次磨矿量300至800克，完全满足矿石成分分析、地质样品制备的日常需求。0.25kW的低功率电机对应120r/min的筒体转速，转速偏高意味着单位时间内钢棒抛落次数更多，适合硬度较低的物料快速研磨至0.074mm以下。单相220V供电条件让它在任何标准实验室插座上即可运行，无需额外配置三相电源。

装棒配置方面，XMB160×200标配直径18mm和20mm两种钢棒各5根与4根，总重量3.55kg与4.09kg。细棒和粗棒混合装填可以在筒体内形成不同级别的冲击力梯度——粗棒负责击碎大颗粒，细棒负责碾磨中等颗粒，两者协同工作使得产物粒度分布更加集中。整机重量仅91kg，外形尺寸1052×530×1160mm，单人即可搬运安装。

XMB200×240——中试放大过渡款

XMB200×240的筒体容积7.5升，单次磨矿量提升至500至1000克，是连接化验分析和中试放量的关键过渡型号。筒体直径200mm、长度240mm的尺寸增大意味着钢棒提升高度增加，单次抛落的冲击能量更大，适合处理硬度更高的矿石（如铁矿石、石英矿）。0.55kW功率电机驱动筒体以110r/min旋转，转速较入门款略有降低，但筒体直径增大后线速度反而提高——这是磨矿效率提升的关键参数。

钢棒配置为直径18mm、20mm、22mm三种规格各9根、9根、13根，总重量4.0kg、4.2kg、4.9kg（按规格分组）。三规格钢棒形成更精细的冲击力梯度，对粒度分布的控制精度进一步提升。给料粒度上限3mm，适合颚式破碎机初碎后的物料直接进棒磨研磨，省去中间破碎环节。整机重量150kg，需要固定地基安装。

XMB240×300——中试量产旗舰款

XMB240×300是XMB系列中容积最大的一款，筒体容积13.57升，单次磨矿量1000至5000克，已经具备中试量产的能力。筒体直径240mm、长度300mm，转速96r/min——转速最低但线速度最高，每根钢棒的提升高度和抛落能量达到系列最大值。0.55kW电机配合大直径筒体实现了"低转速、高线速"的运行策略，既降低了钢棒对筒体衬板的冲击磨损，又保证了充足的破碎能量。

钢棒配置同样为直径18mm、20mm、22mm三种规格，但数量大幅增加——36根（18mm）、6根（20mm）、12根（22mm），总重量7.48kg、4.94kg、12.7kg。密集的钢棒排列确保了筒体内物料被反复冲击碾压的概率最大化，1000至5000克的处理量区间使得它可以胜任从配方验证到小批量生产的多种场景。整机重量162kg，外形尺寸1052×615×1160mm。

XMB系列棒磨机筒体内部结构，钢棒在筒体内呈线接触排列

三型号核心参数对比表

五步选型法从化验到中试一步到位

选型决策的核心逻辑可以归纳为五个步骤，每一步都直接影响最终的研磨效果和设备利用率。

第一步：确定单次磨矿量需求。这是选型的首要约束条件。化验分析通常需要300至800克样品，XMB160×200完全满足；配方验证和工艺研究需要500至1000克的中等批量，XMB200×240是性价比最优的选择；中试放量和小批量生产需要1000至5000克的处理能力，XMB240×300是唯一选项。切忌为"留余量"而选过大机型——容积利用率低于30%时，钢棒之间的缝隙过大，物料被夹持破碎的概率降低，研磨效率反而不如小机型。

第二步：评估物料硬度与给料粒度。物料硬度决定了钢棒冲击能量的需求等级。莫氏硬度5以下的软质矿物（石灰石、石膏、滑石）在XMB160×200的120r/min转速下即可高效研磨；莫氏硬度5至7的中硬矿石（铜矿、铁矿、石英）建议选择XMB200×240或XMB240×300，筒体直径增大后线速度更高，冲击能量充足。给料粒度方面，三款型号的上限分别为2mm和3mm——如果前段破碎设备只能将物料碎至5mm以上，需要先经过实验颚式破碎机或颚式破碎机初碎至合格粒度再进入棒磨。

第三步：选择干磨或湿磨模式。干磨适合对含水率敏感的物料（如催化剂前驱体、电池正极材料前驱体），研磨产物无需烘干即可直接进入下一道工序。湿磨则适合对细度要求极高的场景——水介质在钢棒与物料之间形成润滑和缓冲层，既降低了过粉碎的风险，又通过水的表面张力防止细颗粒重新团聚。锂电池正极材料的研发中，湿法棒磨后粒度可达0.04mm以下，比干磨细度提升约40%。需要特别注意的是，湿磨时筒体需要密封结构防止浆料泄漏，XMB系列的三款型号均支持干湿两用。

第四步：确认电源条件与安装空间。XMB160×200使用单相220V电源，插电即用，适合任何标准实验室。XMB200×240和XMB240×300同样使用220V单相供电，但0.55kW电机启动电流较大，建议确认实验室电路容量是否满足。安装空间方面，三款型号的高度统一为1160mm，宽度530至615mm，深度1052mm，需要预留至少1.5m×1m的地面空间和0.5m的操作间距。

第五步：配置研磨介质级配。钢棒直径的选择直接影响破碎强度和产物粒度。基本原则是：粗棒负责击碎大颗粒，细棒负责碾磨中等颗粒。实际操作中，推荐采用"二三级配"策略——以中等直径钢棒为主（占比60%至70%），粗棒和细棒各占15%至20%。XMB160×200适合Φ18mm为主棒、Φ20mm为辅棒的简单二级配；XMB200×240和XMB240×300可以采用Φ18/Φ20/Φ22的三级配方案，粒度控制精度更高。

钢棒研磨为何在这些行业被深度依赖

棒磨机的线接触破碎特性使它在特定行业场景中拥有不可替代的优势，以下是五个典型应用领域的深度拆解。

矿物分析与地质勘探

矿石成分分析的前提是样品粒度足够细且粒度分布足够均匀——过粉碎会导致部分矿物提前氧化或溶解，分析结果偏差可达5%至10%。棒磨机在地质样品制备中的核心价值在于：产物粒度集中在0.074mm至0.15mm区间，过细粉末占比低于5%，矿物解离度满足光谱分析和化学分析的要求。铜矿、铁矿、金矿的化验样品制备中，XMB160×200是行业标准配置；地质调查大队的大批量样品处理则倾向选择XMB240×300。

矿石加工流程中，棒磨通常作为颚式破碎机之后的第二段破碎设备——颚破将矿石碎至3至5mm，棒磨进一步研磨至0.074mm以下，两段破碎的组合比一段球磨直接研磨的能耗降低约20%。

锂电池材料研发与中试

锂电池正极材料（磷酸铁锂LFP、三元NCM）的粒度分布直接影响电池的充放电性能和循环寿命。棒磨在锂电材料研发中的独特价值在于：产物粒度分布窄、过粉碎少，避免了超细粉在浆料涂布时造成的局部团聚和阻抗增大。湿法棒磨后配合三次元旋振筛分级筛选，可以将LFP正极材料的D50控制在5至8μm的目标区间内，粒度分布跨度（D90-D10）控制在3至5μm——这个精度水平是球磨很难稳定达到的。

XMB200×240和XMB240×300在锂电材料中试线上使用频率最高，1000至5000克的处理量刚好覆盖配方验证和小批量试产的需求。

电子陶瓷与MLCC介质粉体

多层陶瓷电容器（MLCC）的介质层厚度已经从早期的20μm压缩至1μm以下，介质粉体的粒度均匀性成为决定电容器耐压值和容量稳定性的关键参数。棒磨在陶瓷介质粉体制备中的优势体现在两个方面：一是线接触破碎避免了球磨中随机撞击造成的粒度两极分化；二是钢棒碾压过程中对粉体施加的压力更加均匀，有利于陶瓷晶粒的定向排列。

钛酸钡、钛酸锶等MLCC核心介质材料的制备中，XMB240×300配合氧化锆内衬磨棒（替代钢棒以避免金属污染）可以实现D50=0.5μm的研磨目标，粒度分布集中度（D90/D50比值）控制在2.0以下。

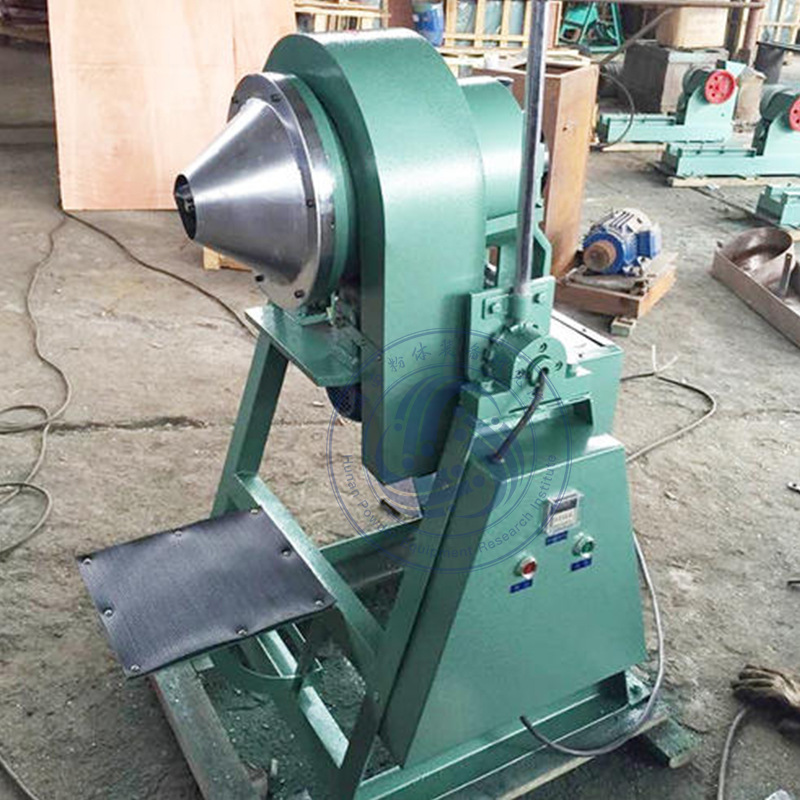

XMB系列棒磨机在实验室环境中的运行状态，筒体稳定旋转

化工催化剂前驱体

催化剂的性能取决于活性组分的粒度、分散度和表面特性。棒磨在催化剂前驱体制备中的核心价值是"可控破碎"——通过调整钢棒级配和筒体转速，可以将前驱体的粒度精确控制在目标区间，而不会产生过多的超细粉末堵塞催化剂孔道。分子筛催化剂、氧化铝载体、贵金属催化剂前驱体的制备中，棒磨产物比球磨产物的催化活性高出10%至15%，原因正是过粉碎率降低后，催化剂的孔道结构和比表面积得以完整保留。

化工催化剂研发实验室中，XMB160×200是最常用的研磨设备，300至800克的处理量适合配方筛选阶段的多组对照实验。

玻璃与耐火材料原料制备

玻璃配合料和耐火材料原料对粒度分布有严格要求——过粗颗粒熔化不完全，过细粉末则造成配合料分层和飞料。棒磨在玻璃原料制备中的优势是产物粒度集中在0.1至0.5mm的"黄金区间"，石英砂、长石、石灰石的棒磨产物比球磨产物更适合玻璃熔窑的配合料配方。耐火材料领域同样如此——高铝矾土、镁砂、碳化硅的棒磨产物粒度分布窄，烧结后气孔率更低、强度更高。

干磨湿磨如何抉择六种场景逐一对照

干磨和湿磨的选择不是简单的"有水无水"问题，而是涉及物料特性、产物要求、后续工序衔接和设备维护成本的综合决策。六种典型场景的对照分析可以帮助快速判断。

场景一：含水率敏感物料——干磨优先。催化剂前驱体、电池正极材料前驱体、药物原料等物料在湿磨后需要烘干才能进入下一道工序，烘干过程可能造成细颗粒团聚、晶型变化甚至氧化变质。如果后续工序对含水率有严格限制，干磨一步到位省去了烘干环节的风险和时间成本。

场景二：超细研磨需求——湿磨优先。目标粒度D50≤0.05mm时，干磨的效率急剧下降——细颗粒在干燥环境中因静电吸附团聚在钢棒和筒壁上，研磨有效面积不断缩小。水介质消除静电团聚的同时还提供了颗粒间的润滑和缓冲层，研磨效率在细度区间内可提升30%至50%。锂电正极材料、电子陶瓷介质粉体的超细研磨几乎全部采用湿磨模式。

场景三：易氧化物料——干磨或惰性气氛湿磨。金属粉末（铁粉、铜粉、铝粉）在湿磨的水介质中容易氧化，产物品质下降。处理方案有两个：一是干磨后惰性气体保护存储；二是湿磨时使用乙醇或惰性溶剂替代水作为研磨介质。XMB系列的密封筒体结构支持溶剂研磨，但需要确认溶剂对密封材料的兼容性。

场景四：高粘度浆料——湿磨但有条件。涂料色浆、陶瓷釉浆等高粘度物料的湿磨需要额外注意两点：一是浆料粘度过高时钢棒提升高度降低，冲击能量不足，需要适当提高筒体转速或降低装料量；二是高粘度浆料容易在钢棒表面结垢，需要定期停机清理。

场景五：粉尘控制要求——湿磨优先。实验室环境对粉尘排放有严格标准时，干磨产生的细微粉尘即使配备除尘系统也很难完全控制。湿磨从根本上消除了粉尘问题，浆料可以直接泵送至下一道工序或过滤干燥。制药实验室、食品实验室几乎全部采用湿磨模式。

场景六：快速出样——干磨优先。当实验周期紧张需要快速获得研磨产物时，干磨的优势是出料后无需等待干燥即可进行粒度分析或成分检测。湿磨产物需要过滤、烘干、称重等多个后处理步骤，总耗时可能比干磨多出2至4小时。

棒磨与球磨的差异化定位怎么选更合理

实验室研磨设备选型时，棒磨机和球磨机经常被放在同一个比较框架里。两者各有明确的优势区间，选择依据不是"哪个更好"而是"哪个更适合当前任务"。

粒度分布窄度要求高的场景——棒磨优先。需要产物粒度集中在特定区间（如0.074mm至0.15mm）而非追求极限细度时，棒磨的线接触破碎机制天生适合。矿物解离度分析、耐火材料原料制备、玻璃配合料研磨等场景，棒磨产物的粒度分布集中度（D90/D10比值）通常比球磨低20%至40%。

极限细度追求的场景——球磨优先。目标粒度D50≤0.02mm的超细研磨任务中，球磨的点碰撞可以在局部区域产生极高的冲击能量密度，有利于将颗粒碎至纳米级别。行星球磨机在超细研磨领域的表现更是远超普通棒磨——立式方形行星球磨机的公转+自转复合运动产生的冲击能量是棒磨的5至10倍，D50可达0.005mm以下。

处理量大的场景——棒磨优先。在相同筒体容积下，棒磨的处理量通常比球磨高出20%至30%。原因是钢棒的线接触破碎效率更高，单位时间内有效破碎事件的数量更多。中试放量阶段选择棒磨可以在更短的研磨时间内达到目标粒度，提高实验效率。

多品种小批量场景——球磨优先。球磨机更换磨球和清洗筒体的操作比棒磨更简便，适合频繁切换物料品种的实验室环境。行星球磨机更是提供了多罐同时研磨的并行处理能力——全方位行星球磨机最多可同时运行4个研磨罐，每个罐研磨不同的物料品种。

两种设备的组合使用策略更值得关注：先用棒磨将物料从几毫米研磨至0.074mm级别（选择性破碎，产物粒度集中），再用球磨或行星球磨将合格粒级的物料进一步研磨至超细级别（追求极限细度）。两段研磨的组合比一段超细研磨的总能耗降低15%至25%，同时产物粒度分布更加理想。这种策略在锂电正极材料、MLCC介质粉体的制备中已经成为标准工艺。

操作维护七项关键要点保障研磨品质稳定

设备性能再好，操作不当也会导致研磨品质波动和设备寿命缩短。七项关键要点涵盖了从开机准备到定期保养的完整操作链。

要点一：装棒量严格控制。钢棒装填量占筒体容积的30%至40%为最优区间。装棒量低于25%时，钢棒之间缝隙过大，物料被夹持破碎的概率不足；装棒量超过50%时，钢棒运动空间受限，抛落高度降低，冲击能量衰减。装棒前逐根称重记录，确保每次装填的一致性。

要点二：给料粒度不超限。XMB160×200的给料粒度上限2mm，XMB200×240和XMB240×300的上限3mm。超过上限的大颗粒会卡在钢棒缝隙中，导致局部破碎压力过大和钢棒弯曲变形。给料前用标准筛确认粒度合格，不合格的粗颗粒需要先经过对辊破碎机或颚式破碎机初碎。

要点三：研磨时间梯度设定。首次研磨未知物料时，建议采用15分钟-30分钟-60分钟的三梯度测试法——每个梯度结束后取样做粒度分析，绘制研磨时间与粒度的关系曲线。找到目标粒度对应的最佳研磨时间后，后续操作固定时间参数即可。切忌一次性设定过长研磨时间，过磨后产物粒度无法逆转。

要点四：筒体转速微调验证。三款型号的标准转速（120/110/96r/min）是基于中等硬度矿石优化的默认值。实际物料硬度偏离默认假设时，转速需要微调：软质物料可以适当降低转速（降低10%至15%），减少过粉碎风险；硬质物料可以适当提高转速（提高5%至10%），增加冲击能量。XMB系列支持变频调速，转速调节范围覆盖80至130r/min。

要点五：湿磨浆料浓度控制。湿磨时浆料浓度（固体质量占总质量的百分比）推荐控制在60%至70%。浓度低于50%时钢棒与物料接触概率降低，研磨效率明显下降；浓度超过75%时浆料流动性不足，物料在筒体内分布不均匀，局部过磨风险增大。

要点六：钢棒磨损监测与更换。钢棒在使用过程中会逐渐磨损变细，直径减小5%以上时需要更换。磨损钢棒的冲击能量不足，研磨效率下降且产物粒度偏粗。建议每50小时研磨后测量钢棒直径，记录磨损速率，建立更换周期预测模型。

要点七：筒体衬板定期检查。筒体内壁衬板承受钢棒的反复冲击，磨损后表面粗糙度增加，物料粘附概率上升。衬板厚度磨损至原始厚度的50%以下时需要更换，否则筒体本体将直接暴露在钢棒冲击下，导致筒体变形和破裂风险。

八个常见问题现场解答

问题一：棒磨产物粒度偏粗怎么办？ 首先检查装棒量是否在30%至40%的最优区间内，装棒量不足是最常见的粒度偏粗原因。其次检查钢棒直径是否因磨损变细，磨损超过5%时需要更换新棒。最后可以适当延长研磨时间或提高筒体转速5%至10%。

问题二：湿磨后浆料粘在筒壁上清理困难怎么办？ 停机后先加入少量清水低速旋转5分钟，让残留浆料重新悬浮。然后打开筒体排料口排出清洗液，再用软毛刷清除残余粘附层。切忌用硬物刮擦筒壁——衬板表面划痕会加剧后续浆料粘附。

问题三：同一批物料两次研磨结果不一致怎么办？ 研磨结果波动通常来自三个变量：装棒量不一致、给料粒度分布不一致、筒体转速漂移。建立标准操作规程（SOP）固定这三个参数，每次研磨前逐项确认，波动问题即可消除。建议配置自动计时器避免人为计时误差。

问题四：钢棒断裂的常见原因与预防措施？ 钢棒断裂主要发生在两种情况：一是给料粒度超限，大颗粒卡在钢棒缝隙中产生局部弯曲应力；二是钢棒使用时间过长，磨损至临界直径后强度不足。预防措施包括严格控制给料粒度、定期测量钢棒直径并及时更换、选用高碳钢或合金钢材质的耐磨钢棒。

问题五：棒磨可以研磨粘性物料吗？ 粘性物料（如含水量超过15%的矿石、有机粉末）在干磨时容易粘附在钢棒表面形成包裹层，研磨效率急剧下降。建议改用湿磨模式，水介质可以溶解或稀释粘性成分。对于极强粘性的物料，可以在研磨前添加少量分散剂降低粘附力。

问题六：如何选择钢棒材质？ 标准配置为碳钢棒，适合大多数矿物研磨。研磨对金属污染敏感的物料时（如陶瓷粉体、电池材料、医药原料），建议选用不锈钢棒或氧化锆棒。不锈钢棒的硬度低于碳钢棒但耐腐蚀性优异；氧化锆棒的硬度最高但价格较贵，适合高纯度物料的研磨场景。

问题七：棒磨机可以替代球磨机做超细研磨吗？ 不适合。棒磨机的线接触破碎机制在0.074mm至0.15mm的粒度区间内效率最高，但追求D50≤0.02mm的超细研磨目标时，球磨机的点碰撞能量密度更有优势。两段研磨策略（棒磨粗碎+球磨超细）比单独使用任一种设备的效果更好。

问题八：三款型号能否共用钢棒？ XMB160×200的钢棒长度185mm，XMB200×240的钢棒长度225mm，XMB240×300的钢棒长度286mm。长度不同意味着钢棒无法跨型号互换——短棒在大筒体内会纵向窜动产生不规则冲击，长棒在小筒体内无法装入。每款型号需要单独配备对应长度的钢棒。

从破碎到筛分完整产线设备搭配方案

棒磨机在粉体加工产线中通常不是独立运行的，而是与前后端设备形成完整的工艺链。三种典型产线组合方案覆盖了从科研级到量产级的需求梯度。

科研级产线：实验颚式破碎机 → XMB160×200棒磨机 → 小型实验室筛分机。这套组合适合化验分析和小规模科研实验，单次处理量300至800克，颚破将矿石碎至2mm以下，棒磨研磨至0.074mm，筛分机确认粒度合格。全部设备使用220V单相电源，标准实验室即可运行。

中试级产线：颚式破碎机 → XMB240×300棒磨机 → 三次元旋振筛 → 立式方形行星球磨机。这套组合适合配方验证和中试放量，颚破初碎至3至5mm，棒磨研磨至0.074mm，旋振筛分级后合格粒级进入行星球磨超细研磨至0.02mm以下。工艺链覆盖从粗碎到超细的完整粒度梯度，产物品质可控且能耗分布合理。

量产级产线：颚式破碎机 → 对辊破碎机 → 大型滚筒球磨机 → 三次元旋振筛。量产场景中棒磨通常被滚筒球磨机替代以获得更高的处理量，但对辊破碎机作为第二段破碎设备保留了选择性破碎的工艺逻辑。对辊的间隙可调特性使得产物粒度可以精确控制在棒磨的同等水平。
