三次元旋振筛筛分效率为什么能稳定在85%以上 ZS系列三维运动原理解密与选型避坑指南

一台筛子凭什么筛分效率能做到85%以上？真相藏在三次元运动里

粉体行业有个不说破的共识：筛分设备是生产线上的"守门员"——它不直接创造价值，但一旦掉链子，整条线都得停摆。

很多用户第一次接触旋振筛时，脑子里冒出的第一个问题往往是："筛分效率85%起步，这个数字到底是真的还是吹的？"

先亮数据：湖南粉体装备研究院有限公司的三次元旋振筛ZS系列，在面粉类物料测试中，筛分效率实测数据确实在85%至95%之间浮动。六款型号从ZS-600到ZS-1800，覆盖了有效筛分面积0.23平方米到2.4平方米的全区间，处理量跨度覆盖实验室级筛选到产线级大批量分级。

这不是"宣传数字"，而是在特定工况条件下可复现的工程指标。关键在于"三次元运动"这四个字——它不是一句营销话术，而是旋振筛区别于传统振动筛的核心技术分水岭。

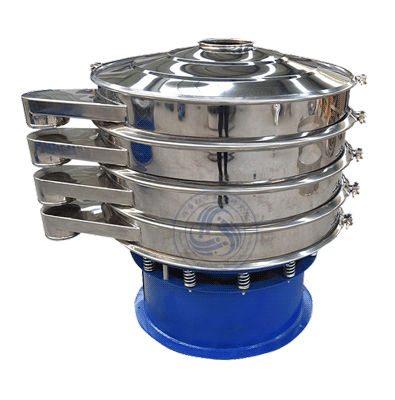

湖南粉体装备研究院三次元旋振筛ZS系列产品外观

什么是"三次元运动"？从偏心重锤的物理逻辑说起

直立电机+双偏心重锤的结构设计

三次元旋振筛的"心脏"是一台直立式振动电机。这台电机在上下两端各安装了一个偏心重锤，当电机以1440r/min的转速旋转时，上下两个重锤产生的离心力在空间中的矢量合成，将单纯的圆周旋转转化为水平、垂直、倾斜三个方向上的复合振动。

可以这样理解：上部重锤主要决定水平方向的振幅，下部重锤主要决定垂直方向的振幅，两者之间的相位角差决定了物料在筛面上是向前翻滚、向后滑移还是螺旋上升。三个方向的运动叠加在一起，就是"三次元"的本意。

相位角调节是操控物料轨迹的"方向盘"

这是三次元旋振筛最有技术含量的设计细节。调节上下重锤之间的相位角，能从根本上改变物料在筛面上的运动轨迹：

• 相位角较小时（0°至15°左右）：水平分量主导，物料在筛面上呈放射状向外扩散。适合需要快速出料、大处理量的筛分场景，但对筛分精度的要求不能太苛刻。
• 相位角适中时（15°至45°）：水平和垂直分量达到较好的平衡，物料在筛面上呈螺旋状翻滚前进。每个颗粒在筛网上停留的时间最长、接触筛面的概率最高，筛分效率和精度均能达到理想状态。ZS系列默认出厂设定就在这个区间。
• 相位角较大时（45°至90°）：垂直分量增强，物料在筛面上呈跳跃式前进，类似"颠勺"效果。适合容易堵网、需要强力振散的纤维状或片状物料。

这个调节机制的意义在于：你面对的不再是一台"死参数"的筛分设备，而是一台可以根据物料特性随时调整振动模式的柔性装备。这是传统直线筛、滚筒筛无法做到的。

三维振动为什么比二维筛得更干净？

传统直线振动筛只能在筛面平面内做往复或椭圆运动，物料颗粒在筛面上的运动轨迹是二维的——要么前后滑动，要么左右摆动。这带来两个天然缺陷：一是容易产生"死区"（物料在某些区域堆积不动），二是网孔方向的单一性导致片状或针状颗粒容易"卡"在网孔中。

三次元运动在筛面法线方向增加了垂直振动分量，相当于给每一个颗粒额外施加了一个向上的"起跳力"。颗粒不再是纯粹地在网面上"蹭"，而是在跳跃、翻滚、滑动的复合运动中穿越筛网。颗粒形态越不规则，三次元运动的优势越明显——那些在二维筛上死活过不去的长条状、片状颗粒，在三维跳跃中会被不断翻转，最终找到"穿过网孔的角度"。

实验室对比数据显示，同样的物料、同样的筛网规格，三次元旋振筛的堵网频率比直线筛低约60%至70%，筛分效率高出10至15个百分点。这不是"玄学"，是运动维度的物理优势。

ZS系列六款型号怎么选？先看参数再看工况

全系列技术参数一览

三次元旋振筛ZS系列共有六款标准型号，从ZS-600到ZS-1800，覆盖了从小型实验到大规模生产线的全部需求。

从表中可以看出一个有意思的规律：从ZS-600到ZS-1800，有效筛分面积从0.23m²增长到2.4m²，翻了约10倍；振动力从5000N增长到50000N，也是约10倍；但电机功率只从0.55Kw增长到2.2Kw，才翻了4倍。这意味着——大直径机型在单位能耗上的"性价比"要明显优于小直径机型。筛分效率方面，全系列均稳定在85%至95%之间。

选型四步法

面对六款型号，很多初次接触的用户容易陷入"越大越好"的误区。实际上选型需要在几个关键维度之间做权衡：

第一步：确定处理量。 这是最直接的选择依据。ZS-600和ZS-800适合实验室和小批量试制，处理量在几十到几百公斤/小时的量级。ZS-1000和ZS-1200属于中试和小型产线级别，适合日处理量在几百公斤到一两吨的场景。ZS-1500和ZS-1800是量产旗舰，适合大批量连续筛分。

第二步：确定筛分精度需求。 如果需要高精度分级（比如将粉体精确分出多个粒度段），优先考虑多层筛网配置（3至5层）。ZS系列支持1至5层筛网叠加，每一层筛网目数从上到下依次递增，一次加料即可同时获得多个粒度等级的产品。层数越多，筛分精度越高，但处理能力会有相应下降。

第三步：评估物料特性。 物料的含水率、粘性、颗粒形状、比重等特性直接影响筛分效果。高粘性物料（如湿磨后的陶瓷浆料）需要更强的垂直振动来防止堵网，此时相位角调节功能的重要性就凸显出来了。比重较轻的粉体（如石墨粉、气相二氧化硅）则需要在较低的振幅下运行，否则容易产生粉尘飞扬。

第四步：匹配前后段设备。 筛分不是孤立工序。前端连接的是研磨或混合设备，后端连接的是包装或进一步加工工位。ZS-600/800常与立式方形行星球磨机或实验室滚筒球磨机搭配使用；ZS-1200/1500/1800则更多与大型滚筒球磨机或量产级卧式棒销纳米砂磨机组成产线。

筛分作业中最让人头疼的六个问题，三次元原理是怎么逐个击破的

问题一：堵网——粉体筛分的头号公敌

堵网几乎是一切筛分问题的起点。微细粉体在潮湿环境下容易在网孔处形成"架桥"——几个颗粒互相搭接，卡在网孔中形成一道"门"，后续颗粒堆积其上，筛分效率断崖式下跌。

三次元旋振筛的垂直振动分量，相当于在网面法线方向上持续施加一个"振落力"。颗粒在跳到最高点后自由落体返回筛面时，产生的不只是压力，还有一个瞬间的冲击——这个冲击足以破坏微细颗粒之间的毛细水桥和静电吸附。即使是含水率偏高（5%至10%）的湿磨物料，在反复跳跃-冲击-翻转的循环中，网孔也不容易被堵塞。

问题二：分层不彻底——多级筛分的精度难题

传统振动筛做多级筛分时，上层筛网的粗颗粒挡住了下层筛网的"振动传递"，导致下层筛面的振动力衰减严重。ZS系列采用全封闭式叠加结构，每一层筛网都有独立的网架支撑，振动电机产生的三次元运动从底部向上传递，经过每一层筛网时衰减极小。五层叠加的情况下，最上层和最下层筛面的振幅差异控制在0.5mm以内。

问题三：偏析——大颗粒往边上跑、细粉往中间堆

这个问题在圆形筛面上尤其突出。在二维振动模式下，物料受离心力影响，粗颗粒确实会向边缘富集，导致筛面有效利用率下降。ZS系列通过相位角调节，能让物料在筛面上形成螺旋运动轨迹——不是单纯的离心扩散，而是一个从中心到边缘、从边缘回中心的"8字形"循环。物料在筛面上停留的路径更长，粗颗粒和细粉反复混合后再分离，筛面的每一个平方厘米都被充分利用。

问题四：噪音和粉尘——车间环境的痛点

ZS系列采用全密封结构设计，筛体与上盖之间用快开式卡箍锁紧，配合U型硅胶密封圈，粉尘外溢量极低。整机运行的噪音主要来源于电机运转声和物料在筛面上的摩擦声，实测噪音水平低于80分贝，远低于同规格的锤式粉碎机或气流粉碎机（通常90至110分贝）。对于没有独立筛分车间的中小型工厂来说，这个噪音水平更"人性化"。

问题五：筛网更换效率——产线切换的时间成本

多品种、小批量的生产模式下，同一台筛分设备一天可能要切换三四种不同目数的筛网。ZS系列的筛网采用独立网架安装，松开卡箍、取下上盖、抬出网架、换上新网架、锁紧卡箍——全程熟练工操作不超过5分钟。不需要拆电机、不需要重新调水平、不需要校准振动参数，换完筛网立刻开机生产。

问题六：物料残留——交叉污染的隐患

制药、食品、高纯电子材料等领域对交叉污染"零容忍"。ZS系列与物料接触的部件全部采用SUS304不锈钢材质，筛网可选用316L医用级不锈钢或尼龙材质，网架与筛体之间的密封圈可定制食品级硅胶。整机内壁采用镜面抛光处理（Ra≤0.8μm），没有死角、没有焊缝残留，上一批物料几乎可以做到"零残留"。

从锂电池正极材料到食品添加剂——旋振筛的五个典型应用场景

锂电池正极材料：NCM/LFP前驱体的精准分级

磷酸铁锂（LFP）和三元材料（NCM）的正极前驱体对粒度分布有着近乎苛刻的要求——D50通常要求在2至8微米之间，Dmax不允许超过30微米。任何粗颗粒混入都会导致涂布缺陷，直接影响电池的一致性。

在实际产线中，经过气流粉碎或砂磨机研磨的正极材料前驱体，先进入ZS系列旋振筛进行分级。以ZS-1200配400目筛网处理LFP前驱体为例：处理量约每小时200至300公斤，筛分效率维持在90%左右，筛下物Dmax控制在25微米以内。由于LFP前驱体对水分敏感，筛分过程中全密封结构有效隔离了环境湿气，物料含水量波动不超0.1个百分点。

电子陶瓷粉体：MLCC介质层的超细分级

MLCC（片式多层陶瓷电容器）介质层的钛酸钡粉体粒径通常在100至300纳米级别。从砂磨机出来的浆料经过喷雾干燥后形成微米级团聚体，需要通过旋振筛将团聚体打散并筛除粗颗粒。

ZS-800配500目筛网处理钛酸钡干燥粉是一项极具挑战的操作：粉体极轻（松装密度仅0.3至0.5g/cm³）、极易扬尘、极易静电吸附。此时相位角调至较大挡位（约60°），增强垂直跳跃分量，让轻质粉体在"颠簸"中分散，避免因静电聚团而堵网。调整后的处理量约每小时30至50公斤，筛下物D100控制在25微米以内，满足MLCC介质层涂布工艺要求。

涂料与油墨：高粘度浆料的在线除杂

涂料和油墨生产线上最常见的筛分需求是除杂——在生产过程中混入的机械杂质、未分散完全的颜料团聚体、包装材料碎屑等都需要在灌装前被拦截。

高粘度（500至2000mPa·s）浆料在筛面上流动性极差，单纯依靠重力基本不可能通过筛网。ZS系列的垂直振动分量此时发挥关键作用：在45°左右的相位角设置下，浆料在筛面上被反复"抛起-落下"，每次落下都是一次强制穿透。配合橡胶弹力球（安装在筛网下方的弹跳环中）不断从下方弹击筛网，进一步破坏浆料在网面上的滞留层。处理建筑涂料时，ZS-1000配200目筛网的除杂效率稳定在95%以上。

医药粉体：口服固体制剂的原辅料过筛

制药行业的过筛存在两条硬标准：筛网不容许有金属丝断裂脱落的风险；整机必须方便清洁验证。

ZS系列在医药领域的应用多为配单层200目或300目的SUS316L不锈钢筛网。以某中药配方颗粒生产线的浸膏干燥粉过筛为例：干燥后的中药浸膏粉极易吸潮结块，在进入干法制粒机之前需要用旋振筛将结块打散。ZS-800在40°相位角、2mm双振幅的设置下，每小时处理浸膏粉约80至120公斤，筛下物松散度优良，直接满足干法制粒的进料要求。

食品添加剂：从面粉到香精的多品种兼容

食品行业筛分的特点是"品种多、批量小、切换频繁"。一家中小型食品添加剂企业一天的筛分任务可能是：上午筛分玉米淀粉（80目），中午换山梨糖醇（40目），下午筛柠檬酸（60目），晚上筛香精香料（120目）。

ZS系列的快拆结构在这种场景下价值最大。每次换品种只需更换筛网（不超过5分钟），清洗网架和筛体（10至15分钟），全机不锈钢结构可以用水直接冲洗后用压缩空气吹干。一天切换四种物料毫无压力。

一张完整的日常操作与维护清单

开机前五步检查

开机不是按下按钮就完事。五步检查做扎实了，能避免90%以上的异常停机：

1. 锁紧检查：检查筛体与上盖之间的快开卡箍是否锁死。卡箍不紧的后果是筛体振动时上盖松动，物料从缝隙喷出，车间粉尘弥漫。
2. 筛网完整性：翻开上盖，目视检查筛网有无破损、松脱、起鼓。筛网张力不均匀的表现为局部起皱，需要随时更换。
3. 减震弹簧状态：检查筛体下方的橡胶减震弹簧有无裂纹、变形或老化粘连。橡胶弹簧是消耗件，正常使用6至12个月后需评估更换。
4. 电机接线：确认电源接线紧固无松动。三相电机接线松动会导致单相运行，电机瞬间烧毁。
5. 地脚螺栓：检查整机地脚螺栓是否紧固。旋振筛长期运行后地脚可能松动，导致整机产生低频共振噪音。

运行中三个关键观察点

• 振幅是否正常：正常运行时双振幅在2至3mm之间，肉眼观察筛体边缘有明显但不过度的上下跳动。振幅突然变小可能是电机缺相或重锤移位；振幅突然变大可能是减震弹簧断裂。
• 声音是否正常：正常运行声音是稳定持续的低频"嗡嗡"声（约50至60Hz）。出现异响——特别是金属撞击声——立即停机检查，大概率是筛网破损、网架松动或重锤紧固螺丝松脱。
• 出料口流速：正常出料流速均匀稳定。发现某层出料口流速明显下降，说明该层筛网开始堵网，需要适当增大垂直振动分量或降低进料速度。

月度维护清单

设备运行满一个月，安排一次例行维护，时长约1至2小时：

• 打开上盖，全面检查所有筛网的张力、磨损程度和框体变形情况
• 拆下电机端盖，检查上下偏心重锤的紧固螺栓是否松动（重点检查项目，建议打力矩标记）
• 检查减震弹簧的所有固定螺丝，用扭力扳手确认预紧力
• 清理电机散热风扇和风罩的积粉，防止电机散热不良导致过热
• 用食品级硅油涂抹卡箍的螺纹和密封圈的接触面，防止长期不拆导致的卡死

旋振筛选型中最常被问到的六个问题

Q1：旋振筛可以处理的最大物料粒径是多少？

ZS系列规定最大进料尺寸为小于50mm。但实际应用中，粒径超过10mm的物料已经不推荐使用旋振筛——大颗粒在筛面上的跳跃冲击力较大，会加速筛网磨损。对于50mm以下、10mm以上的粗颗粒筛分，更推荐使用直线振动筛。旋振筛的优势区间是10mm以下特别是0.02mm至5mm范围的中细粉分级。

Q2：五层筛网同时筛分时处理能力会下降多少？

每增加一层筛网，整体处理能力约下降10%至15%。以ZS-1000为例：单层筛处理面粉约每小时100公斤，三层筛约每小时70至80公斤，五层筛约每小时55至65公斤。原因是多层筛分时物料在每层筛网上都需要足够的停留时间来完成分级，底层筛网的进料量等于上层筛网的筛下物量，存在逐层递减。

Q3：筛网能用多久？

筛网是消耗品，寿命取决于三个变量：物料磨蚀性、筛分时长、网孔大小。磨蚀性中等的粉体（如石英粉、氧化铝粉）使用不锈钢筛网，在连续8小时/天运行条件下，200目筛网寿命约2至3个月，400目约1至2个月。高磨蚀性物料（如碳化硅粉）寿命会腰斩。尼龙筛网的寿命通常比不锈钢筛网长30%至50%，因为尼龙的弹性好、耐疲劳性强，但不耐受有机溶剂，也不适合高于80℃的物料。

Q4：食品级认证需要什么配置？

ZS系列的不锈钢筛体底板已经满足食品接触的基本要求。如需更高级别的认证，需加配：SUS316L筛网（替换标准304不锈钢）、食品级硅胶密封圈（替换标准丁腈橡胶）、筛体内外全镜面抛光（Ra≤0.4μm）、配备清洗球位置便于CIP在线清洗。

Q5：两台旋振筛可以串联使用吗？

可以，而且这是实现"粗筛+精筛"两级分级的常见做法。第一台旋振筛用较大目数筛网（如40目）去除粗颗粒和异物，筛下物进入第二台旋振筛用更细目数（如200目）做精确分级。需要注意的是，两台设备应保持一定的安装距离（建议大于1米），避免振动互相干扰形成共振。

Q6：旋振筛出了故障自己能修吗？

三个最常见的故障可以自行处理：堵网——调节相位角增大垂直振动或降低进料速度；出料慢——检查筛网是否张紧，松弛的筛网会形成"兜底"效应导致物料堆积；噪音变大——检查弹簧和地脚螺栓。涉及电机拆卸、重锤调整、振幅校准等问题，建议联系湖南粉体装备研究院有限公司的技术团队，不要自行拆解，避免因参数不当造成更严重的损坏。

筛分不是"筛一筛就完了"，选对设备才算真正入门

一台筛分设备在粉体生产线中的角色，远不止"过一遍网"那么简单。筛分效率每下降5%，意味着前面研磨工段做的功有5%被浪费了——10个小时的球磨，其中有半小时是白跑的。

三次元旋振筛的技术价值，在于它用偏心重锤+相位角调节这套看似简单的机械结构，解决了粉体筛分中最根本的矛盾：既要高精度又要高处理量，既要快速切换又不想频繁堵网。ZS系列六款型号覆盖了从0.23m²到2.4m²的有效筛分面积，结合1至5层可配置筛网，本质上给了用户一个"自己定义筛分方案"的工具，而不是一台参数锁死的标准机器。

合理选型、正确调试、定期维护——这三个环节做到位了，筛分这个工序就再也不会是产线的短板。
