对辊破碎机SGP系列：中低硬度物料细碎的专业解决方案
粉体加工领域，物料的破碎粒度直接影响后续研磨效率和成品质量。对于煤炭、石灰石、焦炭等中低硬度物料而言，选择一款既能保证细碎效果、又能控制能耗成本的破碎设备至关重要。湖南粉体装备研究院有限公司研发生产的对辊破碎机SGP系列，正是针对这一应用场景而设计的专业细碎设备。

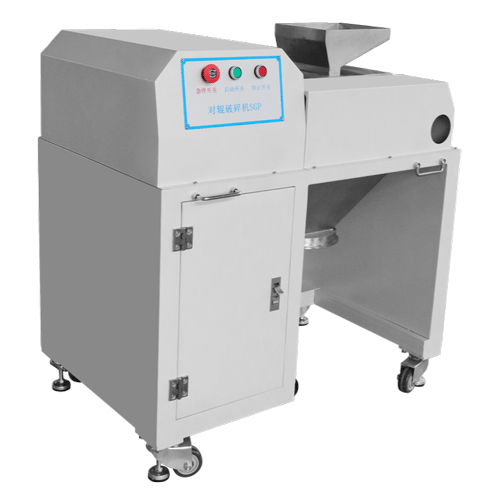

SGP系列对辊破碎机采用双辊挤压破碎原理，通过调节两辊间隙实现出料粒度的精准控制，出料粒度可达150目以上，处理能力达到300kg/h。该设备结构紧凑、操作简便、维护成本低，在矿山、建材、化工等行业的中细碎作业中表现出色。
一、对辊破碎机的核心结构与技术特点
1.1 四大核心部件构成
对辊破碎机的整体结构由四个关键部分组成，每个部件都承担着不可或缺的功能：
辊子系统：这是设备的核心工作部件。SGP系列配置两个平行安装的圆柱形辊子，其中一个为固定辊，另一个为可调辊。辊子表面可根据物料特性选择齿形、槽形或平滑设计，材质采用高锰钢或其他耐磨合金材料，确保长期稳定运行。辊子直径和长度直接影响设备的处理能力和破碎效率。
传动装置：电动机通过皮带轮或减速机驱动辊子实现反向旋转。SGP系列配备1.5kW电机，传动比经过优化设计，在保证破碎力的同时降低能耗。传动系统采用标准化设计，便于维护和配件更换。
调整装置：这是实现粒度控制的关键。通过楔形块或液压装置调节两辊之间的间隙，可精确控制出料粒度。SGP系列的调节范围通常在2-10mm之间，操作人员可根据实际生产需求灵活调整。间隙调节机构设计有刻度标识，方便重复定位。
弹簧保险装置：当遇到不可破碎的异物或过载情况时，弹簧保险装置会自动使两辊分开，保护设备免受损坏。这一设计大大提高了设备的可靠性和使用寿命，减少了意外停机带来的生产损失。
1.2 技术参数详解
SGP系列对辊破碎机的核心技术参数如下：
| 参数项目 | 规格数值 | 技术说明 |
|---|---|---|
| 型号 | SGP | 标准对辊破碎系列 |
| 规格 | 200×240 | 辊子直径200mm，辊面宽度240mm |
| 给料粒度 | ≤10mm | 适合细碎作业，进料需预破碎 |
| 出料粒度 | ≥150目 | 细碎效果显著，满足后续研磨需求 |
| 处理量 | 300kg/h | 连续作业产能 |
| 电机功率 | 1.5kW | 能耗经济，运行成本低 |
| 粉碎程度 | 细磨机 | 专为细碎设计 |
从参数可以看出，SGP系列定位于细碎环节，适合将10mm以下的物料进一步破碎至150目以上。1.5kW的电机功率在保证处理能力的同时，实现了较低的能耗水平，单位处理能耗控制在合理范围内。
1.3 产品核心优势
结构简单，维护便捷：SGP系列采用模块化设计，主要部件均可快速拆卸更换。辊面磨损后可进行堆焊修复，延长使用寿命。日常维护仅需定期检查轴承润滑和辊面磨损情况，维护工作量小。
出料粒度均匀可控：通过调节辊子间隙，可精确控制出料粒度，且破碎后的物料粒度分布集中，过粉碎现象少。这对于后续的分级和研磨工序非常有利。
过载保护功能完善：弹簧保险装置在遇到铁块等不可破碎物时自动触发，避免设备损坏。故障排除后设备可快速恢复运行，减少停机时间。
适用性广泛：针对中低硬度物料的细碎作业设计，可处理煤炭、石灰石、石膏、焦炭等多种物料。辊面类型可根据物料特性选择，适应不同应用场景。
二、对辊破碎机的工作原理与破碎机制
2.1 破碎过程的四个阶段
对辊破碎机的工作过程可分为四个连续阶段：
进料阶段：待破碎物料通过给料口均匀进入两辊之间的破碎腔。给料速度和给料量的控制对破碎效果有重要影响，建议采用匀速给料，避免忽快忽慢造成辊面局部磨损加剧。
咬入阶段：两个辊子反向旋转，利用辊面与物料之间的摩擦力将物料带入破碎腔。辊子表面的纹路设计（齿形或槽形）可增强咬入能力，防止物料打滑。SGP系列的辊面线速度经过优化，确保物料稳定咬入。
破碎阶段：物料在两辊之间受到挤压、剪切和劈裂的复合作用而被破碎。挤压是主要破碎力，由两辊间隙决定；剪切力来自辊子的相对运动；劈裂力则作用于物料的薄弱面。三种力的协同作用使物料高效破碎。
排料阶段：破碎后的物料从两辊间隙排出，出料粒度由辊子间隙直接决定。间隙越小，出料越细，但处理能力相应降低；间隙越大，处理能力提高，但出料粒度变粗。操作人员需在粒度和产量之间找到平衡点。
2.2 破碎机理的科学分析
从力学角度分析，对辊破碎机的破碎过程涉及以下物理机制：
挤压破碎：当物料进入两辊间隙时，受到来自两个方向的挤压力。当挤压力超过物料的抗压强度时，物料发生破碎。这是最主要的破碎机制，适用于脆性物料。
剪切破碎：由于两辊反向旋转，物料在破碎腔内受到剪切力的作用。剪切破碎对于韧性物料特别有效，可以克服挤压破碎的局限性。
劈裂破碎：物料中的裂隙或薄弱面在受力时容易发生劈裂。辊面设计的齿形或槽形可以集中应力，促进劈裂破碎的发生，提高破碎效率。
研磨作用：在破碎后期，细小颗粒之间以及颗粒与辊面之间发生相对运动，产生研磨作用，进一步降低物料粒度。这是实现150目以上出料的关键机制。
2.3 影响破碎效果的关键因素
辊子间隙：这是最直接的影响因素。间隙大小决定了物料受到的最大挤压力和最终的出料粒度。SGP系列的间隙调节机构设计有刻度，便于精确控制和重复定位。
辊面类型：根据物料特性可选择平滑辊面、齿形辊面或槽形辊面。平滑辊面适用于较硬物料的细碎；齿形辊面咬入能力强，适合粘性物料；槽形辊面则介于两者之间。
辊子转速：转速影响处理能力和破碎比。转速过高可能导致物料打滑，降低破碎效率；转速过低则处理能力不足。SGP系列的转速经过优化，在效率和效果之间取得平衡。
物料特性：物料的硬度、湿度、粒度组成都会影响破碎效果。硬度高的物料需要更大的破碎力；湿度过高会导致物料粘附在辊面上；粒度组成不均会影响破碎腔的填充率。
三、SGP系列对辊破碎机的应用领域
3.1 矿山行业应用
在矿山行业，对辊破碎机主要用于以下场景：
煤炭细碎：煤炭属于中低硬度物料，非常适合对辊破碎。SGP系列可将煤炭破碎至150目以上，满足洗煤、型煤制备等后续工艺的要求。出料粒度均匀，有利于提高洗选效率。
铁矿石预处理：对于品位较低的铁矿石，在进入球磨机前需要进行预破碎。对辊破碎机可将矿石破碎至合适粒度，减轻球磨机负荷，提高整体粉磨系统的效率。
金矿石细碎：在金矿选矿工艺中，矿石需要破碎至一定细度才能充分解离金矿物。SGP系列的细碎能力可以满足这一需求，且过粉碎少，有利于提高金的回收率。
3.2 建材行业应用
建材行业是对辊破碎机的重要应用领域：
石灰石破碎：水泥生产中，石灰石是主要原料。SGP系列可将石灰石破碎至所需粒度，用于水泥生料制备。破碎后的石灰石粒度均匀，有利于生料磨的粉磨作业。
石膏粉碎：石膏是水泥缓凝剂和石膏板的主要原料。对辊破碎机可将石膏破碎至细粉，满足建材生产的需要。石膏硬度低，非常适合对辊破碎。
炉渣处理：冶金炉渣经过对辊破碎后，可作为水泥混合材或混凝土骨料使用。SGP系列可将炉渣破碎至所需粒度，实现固体废物的资源化利用。
3.3 化工行业应用
化工行业的应用场景包括：
化肥原料破碎：磷矿石、钾矿石等化肥原料需要破碎至一定细度才能进行化学反应。对辊破碎机的细碎能力可以满足化肥生产的要求。
焦炭粉碎：焦炭是化工生产的重要原料和还原剂。SGP系列可将焦炭破碎至所需粒度，用于电石生产、合成氨等化工过程。
脆性材料处理：化工生产中涉及多种脆性材料，如硫磺、硼砂等。这些物料硬度不高但脆性大，非常适合对辊破碎。
3.4 其他行业应用
玻璃行业：玻璃原料的预破碎，如石英砂、纯碱等的细碎处理。
陶瓷行业：陶瓷原料的预处理，如长石、石英等的破碎。
耐火材料：耐火砖原料的细碎，如铝矾土、硅石等的处理。
磨料行业：磨料原料的破碎，如刚玉、碳化硅等的预处理。
四、对辊破碎机与齿辊破碎机的对比分析
湖南粉体装备研究院有限公司同时提供对辊破碎机SGP系列和齿辊破碎机DC系列，两者在结构和应用上有所区别。
4.1 结构差异
辊面设计：对辊破碎机的辊面可以是平滑的、带槽的或轻度齿形的，主要用于挤压破碎；齿辊破碎机的辊面带有明显的齿形结构，齿高和齿距较大，主要用于劈裂和剪切破碎。
破碎腔形状：对辊破碎机的破碎腔较为规则，两辊间隙均匀；齿辊破碎机的破碎腔因齿形而呈现不规则形状，有利于咬住大块物料。
传动方式：两者都采用双辊反向旋转，但齿辊破碎机通常需要更大的传动扭矩，以应对大块物料的破碎需求。
4.2 应用差异
| 对比项目 | 对辊破碎机SGP | 齿辊破碎机DC |
|---|---|---|
| 适用物料 | 中低硬度、脆性物料 | 中等硬度、粘性物料 |
| 给料粒度 | ≤10mm（细碎） | 较大（中碎） |
| 出料粒度 | 较细（≥150目） | 中等（可调） |
| 破碎比 | 较小（细碎专用） | 较大（中碎适用） |
| 处理能力 | 300kg/h | 根据型号不同 |
| 主要破碎方式 | 挤压+研磨 | 劈裂+剪切 |
4.3 选型建议
选择对辊破碎机SGP的情况：
- 物料硬度中等以下，脆性较好
- 进料粒度已在10mm以下
- 需要较细的出料粒度（150目以上）
- 追求较低的能耗和运行成本
- 后续工序对粒度均匀性要求较高
选择齿辊破碎机DC的情况：
- 物料硬度中等，或带有一定粘性
- 进料粒度较大，需要中碎作业
- 对出料粒度要求相对宽松
- 需要较大的破碎比
- 物料中含有一定量的大块
在实际选型时，建议联系湖南粉体装备研究院有限公司的技术人员，提供物料样品进行试验，根据试验结果确定最佳设备选型。
五、对辊破碎机与颚式破碎机的协同应用
在完整的破碎生产线中，对辊破碎机SGP通常与颚式破碎机配合使用，形成粗碎-细碎的完整工艺流程。
5.1 两段破碎工艺流程
典型的两段破碎工艺流程如下：
第一段：颚式破碎机粗碎 颚式破碎机负责将大块原矿破碎至中等粒度（通常40-100mm）。颚式破碎机的破碎比大，可以处理大块物料，是粗碎环节的首选设备。湖南粉体装备研究院有限公司的颚式破碎机可选规格包括XPC100×60、XPC100×150、XPC60×100等，处理能力从200kg/h起步，可满足不同规模的生产需求。
第二段：对辊破碎机细碎 经过颚式破碎机粗碎后的物料，进入对辊破碎机进行细碎。SGP系列将物料进一步破碎至150目以上，满足后续研磨或直接使用的要求。两段破碎的配合，既保证了处理能力，又实现了所需的出料细度。
5.2 设备配置要点
产能匹配：颚式破碎机的处理能力应略大于对辊破碎机，确保两段设备产能匹配，避免前段堵塞或后段待料。SGP系列的处理能力为300kg/h，配套的颚式破碎机处理能力应在350-400kg/h左右。
粒度衔接：颚式破碎机的出料粒度应小于对辊破碎机的最大给料粒度（10mm）。如果颚式破碎机出料粒度偏大，需要增加中间筛分环节，将 oversized 物料返回再破碎。
输送连接：两段破碎设备之间需要配置输送设备，如皮带输送机或振动给料机。输送能力应与破碎能力匹配，并保持匀速给料。
5.3 三段破碎方案
对于硬度较高或粒度要求更细的情况，可采用三段破碎方案：
第一段：颚式破碎机粗碎（大块→40-100mm） 第二段：齿辊破碎机中碎（40-100mm→10-25mm） 第三段：对辊破碎机细碎（10-25mm→150目以上）
三段破碎方案投资较高，但破碎效率和产品粒度更有保障，适合大规模连续生产。
