齿辊破碎机怎么选：DC系列双辊四辊规格对比与五大行业应用深度解析

细碎这道工序，很多工厂都在用颚式破碎机硬撑——结果过粉碎严重、出料粒度失控、设备磨损快。真正适合中低硬度物料细碎场合的，往往是辊式破碎机，尤其是齿辊破碎机。

辊式破碎机以"挤压+剪切+劈裂"的复合力场取代了颚破的单纯挤压，在煤炭、化工原料、建材矿石等脆性和中等硬度物料的细碎阶段，可以稳定控制出料粒度在0.5~5mm区间，并且过粉碎率远低于颚破和锤破。湖南粉体装备研究院有限公司的破碎设备系列中，齿辊破碎机DC系列和对辊破碎机SGP系列正是针对这一细碎阶段需求研发的核心产品线。

本文从工作原理出发，完整剖析齿辊破碎机的结构组成、力学机制、双辊与四辊的选型差异，并结合对辊破碎机和颚式破碎机的横向对比，给出五大行业的最优选型路径。如果你正面临破碎设备选型困惑，这篇文章能帮你理清思路。

一、辊式破碎机家族：三类设备各有分工

在粉体和矿物加工领域，破碎工序通常划分为粗碎、中碎和细碎三段。不同破碎机对应不同粒度区间，辊式破碎机主要承担中碎至细碎段任务。

1.1 辊式破碎机的三种类型

辊式破碎机按结构和应用场景，主要分为对辊破碎机、齿辊破碎机和四辊破碎机三类，湖南粉体装备研究院有限公司的破碎设备产品线涵盖了这三类的主要规格。

三类设备共享"两辊相向旋转、物料从辊缝排出"的基本结构，但辊面形态和处理能力差异显著。对辊破碎机适合细磨后需要更细粒度的场合，出料可达150目以上（处理量300 kg/h，功率1.5 kW）；齿辊破碎机则凭借齿形设计在维持较高处理量的同时实现均匀细碎，是中等批量生产线的主力设备。

1.2 辊式破碎机与颚式破碎机的本质区别

很多用户在选型时会在颚式破碎机和辊式破碎机之间摇摆，关键区别在于以下四点：

破碎机制不同。 颚破通过动颚板往复运动产生挤压力，适合高硬度岩石的粗碎；辊破利用两辊之间的挤压、剪切和摩擦，对脆性物料更温和，过粉碎率更低。

出料粒度范围不同。 颚式破碎机（如湖南粉体的颚式破碎机XPC100×150）出料粒度为6~38mm，适合粗碎和中碎；齿辊破碎机出料粒度可达0.5~5mm，覆盖细碎阶段。

处理物料硬度不同。 颚破可处理莫氏硬度7以下的高硬度矿石；齿辊破碎机主要针对中等硬度以下（莫氏硬度5以下）的物料，如煤炭、石灰石、化肥原料、焦炭等脆性物料。

过粉碎率不同。 研究数据显示，在相同入料粒度下，辊式破碎机的过粉碎率比颚破低15%~30%，对需要控制粉末比例的场合意义重大，如煤炭洗选、化工粉体配料等工序。

辊破和颚破在实际生产线中往往是配合关系而非替代关系：颚破负责将大块原料破碎至10~50mm，再交由齿辊破碎机完成0.5~5mm的精细破碎，两者串联构成完整的破碎流程。

二、齿辊破碎机工作原理：三力耦合的高效细碎机制

齿辊破碎机能在细碎阶段实现高精度粒度控制，根本原因在于其独特的"挤压—剪切—劈裂"三力耦合破碎机制，这与普通平辊破碎机存在本质差异。

2.1 核心破碎机制解析

挤压力： 两辊相向旋转时，辊面对物料施加挤压力，将大块物料压碎。这是最基础的破碎力，普通平辊和齿辊均有。

剪切力： 在两辊转速存在差异或辊面齿形错位的情况下，物料同时受到方向相反的切向力，在剪切作用下沿节理面断裂。齿辊设计能有效增强这一机制。

劈裂力： 这是齿辊破碎机的核心优势所在。齿形尖端在咬入物料时，会在物料内部产生应力集中，形成沿材料天然断裂面的劈裂破坏。这种破坏方式能量效率最高，产生的细粉最少，出料粒度均匀性最好。

以煤炭破碎为例，煤的层理结构明显，劈裂力能准确利用层理界面进行破碎，这解释了为什么齿辊破碎机在煤炭行业的过粉碎控制效果远优于冲击式破碎机。

2.2 辊面齿形设计的技术细节

湖南粉体装备研究院有限公司的DC系列齿辊破碎机采用优化齿形设计，具体体现在以下几个维度：

齿形角度优化。 齿尖角度通常在30°~60°之间，角度越小劈裂力越集中但齿磨损越快，角度越大耐磨性越好但劈裂效果下降。针对煤炭和中等硬度矿石的工况，优化的齿形角能在耐磨性和破碎效率之间取得最佳平衡。

齿节距控制。 齿节距决定出料粒度的理论上限，合理的节距设计配合辊缝调节，可将出料粒度精确控制在目标范围。

材质选用。 辊面齿材质采用高锰钢或合金耐磨材料，在中等硬度物料工况下具有足够的耐磨寿命，且磨损后仍能保持有效的破碎能力，延长更换周期。

2.3 弹簧保险装置——过载保护的关键设计

齿辊破碎机的另一重要设计特征是弹簧保险装置。当物料中混入超大块硬质杂物（如金属异物、超硬石块）时，弹簧保险装置会自动让活动辊后退，扩大辊缝让异物通过，避免设备损坏。

这一设计在煤矿破碎场合尤为重要——原煤中常混有矸石，矸石硬度远高于煤炭本体，弹簧保险装置是防止辊面崩齿、延长设备寿命的核心保护机制。

弹簧预紧力的调节需要根据物料特性进行优化：

• 预紧力过大：异物无法顺利通过，有损坏风险
• 预紧力过小：正常破碎时辊缝频繁波动，出料粒度不稳定
• 最优状态： 弹簧预紧力设定在正常破碎力的1.2~1.5倍，兼顾保护功能和粒度控制稳定性

三、DC系列齿辊破碎机规格参数完整对比

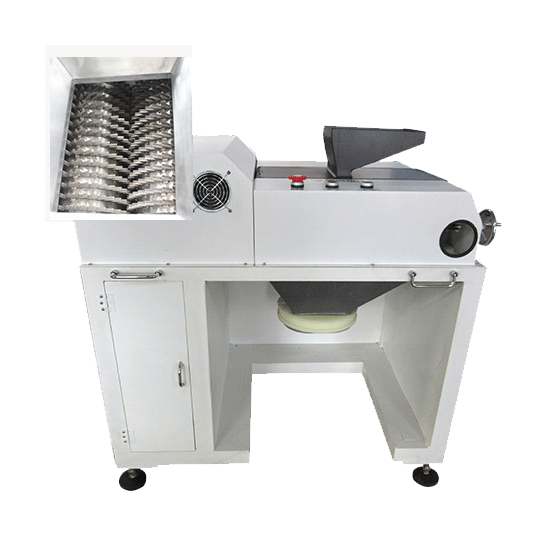

湖南粉体装备研究院有限公司DC系列齿辊破碎机目前提供双辊（Φ300×300）和四辊（Φ300×500）两款规格，覆盖从小批量实验生产到较大规模工业连续生产的不同需求。

3.1 两款规格详细参数对比

两款规格的出料粒度范围完全一致（0.5~5mm），核心区别体现在以下三个维度：

处理量差距显著。 四辊款600 kg/h的处理量约是双辊款的7~8倍，这一差距来自两个方面：更长的辊子（500mm vs 300mm）意味着更大的有效破碎面；四辊配置（两级破碎）提供了更高的物料通过量。

入料粒度上限更高。 四辊款可接受最大80mm的入料，双辊款仅支持50mm，说明四辊款在前段粗碎不充分的情况下仍能可靠工作，对入料的前处理要求更低。

适配产线规模不同。 双辊款（功率1.5 kW）适合中小批量生产、实验室试生产和品种切换频繁的精细化工场合；四辊款（功率3.0 kW，尺寸更大）适合连续规模化生产线，如大型煤炭洗选厂、年产千吨级化工原料处理线。

3.2 选择双辊还是四辊——三维决策框架

在双辊和四辊之间做选择，可以从产量需求、入料条件和场地限制三个维度评估：

维度一：产量需求

如果日处理量需求在300 kg以内（单班8小时×70 kg/h≈560 kg，双辊机满足大多数中等批量需求），选双辊款；如果产量需求超过1000 kg/班或需要连续三班生产，四辊款是唯一可行选项（600 kg/h×8h=4800 kg/班）。

维度二：入料粒度和前段破碎情况

前段已有颚式破碎机（如湖南粉体XPC100×150出料6~38mm，远低于50mm），与双辊款直接配套；如果前段只有简单的筛分分级、没有专用破碎设备，入料可能达到80mm，此时须选四辊款。

维度三：操作频率和品种切换需求

双辊款体积小（660×800×930mm），设备轻巧，品种切换时清机时间短；四辊款（880×1020×1140mm）适合长时间单品种连续生产，不适合频繁品种切换的工况。

选型结论： 单批次处理量<500 kg且品种多样的化工、医药、食品原料细碎工况，优先选DC Φ300×300双辊款；煤矿洗选、建材矿石连续生产、矿山原矿中碎等大吞吐量工况，选DC Φ300×500四辊款。

四、对辊破碎机SGP系列：平辊细磨的独特价值

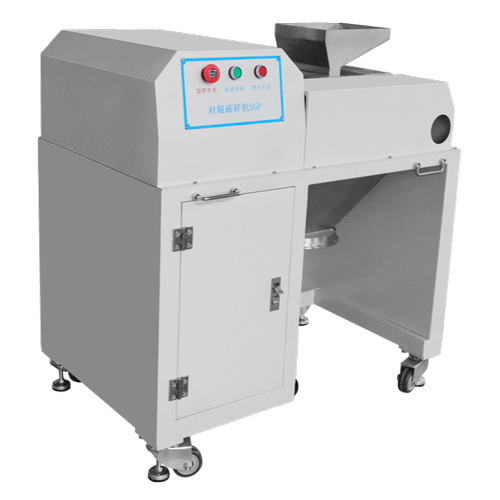

在湖南粉体装备研究院有限公司的破碎设备系列中，对辊破碎机SGP 200×240是与DC系列齿辊破碎机并列的另一条产品线，两者在辊面形态上的差异决定了完全不同的应用场景。

4.1 SGP对辊破碎机核心参数

SGP系列最显著的特点是平滑辊面——与齿辊破碎机的齿形设计不同，平辊依靠纯挤压力破碎物料。这一设计带来了两个结果：出料粒度更细（可达150目以上）；适用物料硬度更低（主要针对脆性软质物料）。

4.2 对辊破碎机的核心适用场景

对辊破碎机出料粒度可达150目以上（约100μm），填补了"粗破已完成、还需进一步细化但尚不需要球磨机研磨"这一空白阶段，典型适用场景包括：

化工原料二次细化。 化肥原料（如磷矿石、硫磺）经过初级破碎后，需要进一步细化至100~200目才能满足配料要求，对辊破碎机恰好覆盖这一区间。

矿物颜料和填充料预处理。 石灰石、重晶石等轻质矿物粉体制备，要求颗粒形状规整、粒度均匀，对辊破碎机的挤压破碎产生的颗粒多为近球形，有助于后续混合均匀性。

陶瓷原料细碎。 长石、石英等陶瓷原料硬度中等、脆性较高，适合对辊破碎，150目出料直接满足陶瓷配方要求，免去一道球磨工序。

4.3 DC系列齿辊 vs SGP对辊——关键差异对比

选择逻辑： 如果目标粒度在0.5~5mm区间、需要处理有一定硬度的矿石类物料，选齿辊破碎机DC系列；如果目标粒度需要达到150目以上、处理软质脆性物料，选对辊破碎机SGP系列。两者在产线中也可串联使用，先用DC系列破碎至1~3mm，再用SGP系列细磨至150目。

五、五大行业应用场景深度解析

齿辊破碎机在工业实践中的应用早已超越了教科书上的"煤炭破碎"标签，在化工、建材、冶金、食品等多个领域都形成了成熟的工艺方案。以下结合不同行业的物料特性和工艺需求，系统梳理齿辊破碎机的最优应用路径。

5.1 煤炭行业：原煤细碎的主力设备

煤炭是齿辊破碎机最传统、最成熟的应用领域，这一局面的形成有三个根本原因：

煤的物理特性天然适配。 煤的莫氏硬度通常在2.0~4.0之间，脆性明显，层理结构发育——这恰好是齿辊劈裂破碎机制发挥优势的最佳工况。齿尖沿层理面劈裂，破碎能耗最低、过粉碎率最小。

粒度要求与设备能力高度匹配。 焦化厂入炉煤要求粒度≤3mm、细粉率（≤0.5mm）不超过20%；选煤厂精煤破碎要求均匀性≥85%——DC系列齿辊破碎机0.5~5mm的出料范围和优异的均匀性指标，与这些行业标准高度吻合。

弹簧保险装置应对矸石混入。 原煤中不可避免地混有矸石（硬度远高于煤），弹簧保险装置是齿辊破碎机在煤炭领域取代锤式破碎机的核心竞争力——遇矸让位、不损设备，大幅降低维护频率和停机损失。

工艺配置建议：

• 大型洗煤厂：颚式破碎机（粗碎至<50mm）→ DC Φ300×500四辊破碎机（细碎至0.5~3mm）→ 振动筛分级
• 中小型焦化厂：DC Φ300×300双辊破碎机（直接处理预破碎后的50mm以内原煤）

5.2 矿山行业：中碎阶段的粒度精控节点

在矿山破碎工艺中，齿辊破碎机通常被配置在三段破碎工艺的第三段（细碎段），或两段工艺的第二段（中细碎段）。

处理铁矿石尾矿。 尾矿库中存储的尾矿粒度通常在10~30mm，需要进一步细化至1~5mm后才能进入湿式球磨机提高研磨效率。齿辊破碎机在此阶段的优势在于：出料粒度均匀，减少了球磨机中的粗颗粒比例，提升磨矿效率10%~15%。

处理非金属矿物。 重晶石、方解石、石灰石、萤石等非金属矿物的莫氏硬度在3~5之间，与齿辊破碎机的适用范围高度重合。这类矿物对破碎产品的形貌有要求（近等轴粒形优于片状），辊式破碎的挤压劈裂机制恰好能满足此要求。

耐火材料生产。 高铝矾土、刚玉等耐火原料需要将粒度控制在1~3mm区间，用于配比不同粒级的耐火砖坯料。齿辊破碎机对这类中等硬度矿物的细碎效果经过大量工程验证，是耐火材料行业的常规设备选择。

5.3 化工行业：脆性原料的精细处理

化工行业的破碎需求高度多样化，但有一个共同特点：对过粉碎率的控制比矿山行业更严格，因为细粉比例过高会影响后续化学反应的速率控制和产品质量一致性。

化肥生产。 磷矿石（入料30~50mm）需要细碎至1~3mm后进入湿法磷酸反应流程，过粉碎会导致过滤困难、磷酸产率下降。齿辊破碎机优异的过粉碎控制能力直接转化为磷酸产率的提升（相比锤破可提升5%~8%）。

焦炭处理。 冶金焦炭在配煤和入炉前需要破碎至特定粒级，焦炭的脆性和层理特征与煤炭相似，齿辊破碎机处理效果同样优异。

农药和精细化工原料。 部分农药原药和精细化工中间体为晶体或粒料形态，需要细碎至0.5~2mm进行配方混合。这类场合要求设备清洁方便（SUS304不锈钢辊面）、品种切换快捷——DC Φ300×300双辊款的小体积和简洁结构正好满足此需求。

5.4 建材行业：石膏石灰石的高效细碎

建材行业对破碎设备的需求以处理量大、粒度均匀为主要诉求，齿辊破碎机在以下场合有明确优势：

石膏粉磨前预处理。 天然石膏矿石从采矿破碎后通常为50~100mm块状，入磨机前需要预破碎至10mm以下。四辊款DC Φ300×500可接受最大80mm入料，直接完成这一预处理步骤，600 kg/h的处理量能配套中型石膏粉磨生产线。

石灰石原料细碎。 水泥生产中石灰石的三段破碎工艺中，细碎段通常采用辊式或反击破。对于中小规模水泥厂，齿辊破碎机因结构简单、维护成本低，是反击破的经济型替代方案。

炉渣和固废处理。 冶金炉渣、粉煤灰大块体的细碎处理中，齿辊破碎机的耐磨辊面和弹簧保险装置能应对炉渣中可能混入的金属残留物，设备可靠性优于锤破。

5.5 冶金行业：合金矿石的选择性破碎

冶金行业中，选择性破碎是提高矿物解离度的关键技术手段。在铜矿、钼矿、钨矿等多金属共生矿石的选矿预处理中，利用不同矿物相硬度差异实现选择性破碎，可以在较粗粒度下获得较好的矿物单体解离，降低后续磨矿能耗。

齿辊破碎机的劈裂机制优先沿硬度差异最大的矿物界面断裂，天然具备选择性破碎效果。实验室研究表明，与颚破相比，辊破对硫化铜矿的单体解离度可提高10%~20%，对应选矿回收率提升2%~5%。

虽然这一应用场景目前在国内矿山仍以研究阶段为主，但随着选矿工艺精细化程度的提升，齿辊破碎机在高值金属矿山的细碎段有望获得更多应用。

六、完整选型决策：五大参数逐一确认

在确定选购齿辊破碎机之前，需要系统评估以下五个关键参数。跳过任何一项都可能导致设备选型失误，造成产能不足或设备过载损坏。

6.1 物料硬度——最优先的排除条件

齿辊破碎机的适用边界是莫氏硬度5以下的物料。超过这一界限，辊面磨损急剧加速，经济性迅速恶化。

实操建议： 如果不确定物料硬度，可取少量样品进行基本硬度测试（如小刀划痕法：小刀能划动为5以下）。对于边界硬度（莫氏4~5）的物料，建议与湖南粉体装备研究院有限公司技术人员沟通，根据实际物料进行工艺评估。

6.2 给料粒度——选型的第二道门槛

DC系列双辊款最大入料50mm、四辊款最大80mm，SGP对辊款最大入料10mm。确认前段破碎设备的出料粒度分布，确保进入齿辊破碎机的物料粒度不超过设备规格上限。

超出入料粒度限制的直接后果：辊缝处卡料→弹簧保险频繁动作→出料粒度失控，严重时导致辊面齿形损坏。

6.3 目标出料粒度——决定单段还是多段

DC系列出料粒度0.5~5mm，SGP系列出料粒度≥150目（约0.1mm）。如果目标粒度在0.1~0.5mm之间，单台设备无法实现，需要两段破碎（DC系列出料0.5~1mm → SGP系列再细磨至0.1mm以上）或考虑改用实验级球磨机处理。

6.4 处理量需求——决定单双辊和配台数

根据日处理量需求计算单班所需处理量，再核查设备小时处理能力：

• DC Φ300×300：70~80 kg/h
• DC Φ300×500：600 kg/h
• SGP 200×240：300 kg/h

如果处理量超过单台设备能力，可并联多台设备。并联方案优于频繁超负荷运行，后者会导致辊面过度磨损和设备寿命缩短。

6.5 物料湿度和粘性——不可忽视的工艺限制

辊式破碎机对高湿度、高粘性物料的适应性较差。物料含水率超过8%时，物料易在辊缝处黏结，导致辊面包裹、出料粒度偏大且不稳定。如果物料含水率偏高，需在破碎前增加干燥工序，或选用配置清理刮板的特殊版本设备。

高粘性物料（如含黏土的矿石）同样需要特殊处理，建议在咨询选型前提供物料的含水率、粘性指标（如液塑限数据），以便更准确地评估设备适配性。

七、常见使用问题与维护要点

7.1 出料粒度偏大——排查三个原因

原因1：辊缝增大。 长期使用后辊面磨损，等效辊缝扩大，导致出料粒度偏大。解决方案：定期检查辊面状态，及时修复或更换辊面。

原因2：弹簧预紧力不足。 弹簧松弛后，正常破碎时辊缝波动增大，出料粒度不稳定。需定期检查并恢复弹簧预紧力至规定值。

原因3：入料粒度超标。 过大入料使物料来不及被充分破碎便通过辊缝排出。需检查前段破碎设备工况，确保入料粒度符合规格。

7.2 辊面磨损过快——三个预防措施

辊面磨损过快通常由以下原因导致：

物料硬度超标。 严格控制入料，剔除混入的高硬度杂质（如金属异物、超硬矿石块）。

给料不均匀，局部过载。 优化给料方式，确保沿辊子全长均匀给料，避免局部辊面承受过高载荷。

润滑维护不到位。 DC系列采用轴承集中润滑设计，应按规定周期（通常每500小时）补充润滑脂，轴承温度应保持在60°C以下。

7.3 维护保养周期建议

合理的预防性维护能将设备综合寿命延长30%以上，并将非计划停机率降低至1%以内，是降低破碎工序综合运营成本的关键管理动作。

八、湖南粉体破碎设备产品线完整导览

湖南粉体装备研究院有限公司的破碎设备产品线涵盖从粗碎到细碎的完整工艺链，可以为不同物料特性和产量规模的生产线提供一站式解决方案：

8.1 粗碎设备——颚式破碎机系列

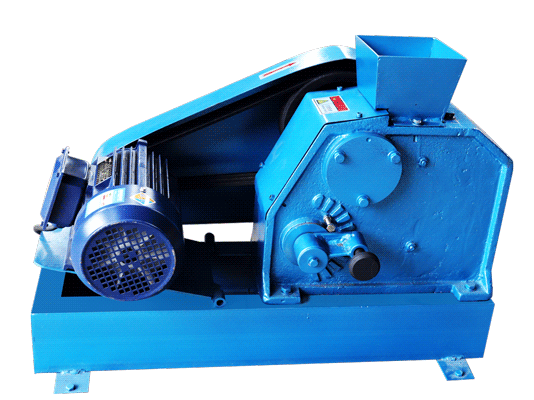

颚式破碎机（XPC系列，如XPC100×150）定位于粗碎工序，出料粒度6~38mm，适合高硬度矿石的初级破碎；实验颚式破碎机（XPC小型系列）则满足实验室小批量破碎需求。两款设备均采用高强度合金钢破碎腔，可处理莫氏硬度7以下的各类岩石矿物。

8.2 细碎设备——辊式破碎机系列

齿辊破碎机（DC系列）和对辊破碎机（SGP系列）覆盖中细碎阶段，出料粒度从0.5mm到100μm（150目），满足绝大多数粉体制备工艺对破碎阶段的需求。

8.3 颚破+辊破的标准产线配置方案

以化工原料（石灰石）从块状到细粉的完整破碎流程为例：

原料（100~200mm大块）
     ↓ 颚式破碎机XPC系列（粗碎至6~38mm）
     ↓ 齿辊破碎机DC系列（细碎至0.5~5mm）
     ↓ 振动筛分级（按粒级分级存储）
     ↓ 对辊破碎机SGP系列（如需细磨至150目以上）
最终产品（达到下游工艺要求粒度）

这一产线配置覆盖了从100mm原料到100μm细粉的完整破碎链条，全程使用湖南粉体装备研究院有限公司的破碎设备，设备接口匹配度高，工艺方案成熟可靠。

8.4 破碎与研磨的工艺边界

值得注意的是，破碎和研磨在粉体制备工艺中承担不同的粒度区间任务：

• 破碎（颚破+辊破）：处理范围从数百毫米到0.1mm（150目以上）
• 研磨（球磨机/砂磨机）：处理范围从150目（100μm）到纳米级（50nm以下）

当目标粒度进入微米甚至纳米范围时，仅靠破碎设备无法实现，需要进入研磨阶段。湖南粉体装备研究院有限公司的产品线同样涵盖了行星球磨机、三辊研磨机等多类研磨设备，可实现破碎与研磨工艺的无缝衔接。

总结

齿辊破碎机以"挤压+剪切+劈裂"三力耦合机制，在中低硬度物料的细碎阶段实现了过粉碎率最低、粒度控制最精准的综合效果，尤其在煤炭、化工原料、建材矿物等脆性物料处理中优势突出。湖南粉体装备研究院有限公司的DC系列提供Φ300×300双辊款（70~80 kg/h）和Φ300×500四辊款（600 kg/h）两种规格，配合对辊破碎机SGP系列（≥150目细磨）和颚式破碎机系列，构建了从粗碎到细磨的完整破碎解决方案。选型时优先评估物料硬度（莫氏5以下为基本前提）、入料粒度、目标出料粒度和处理量四项核心参数，并关注物料含水率和粘性对设备适应性的影响。破碎与后续研磨工序的合理分工和设备配套，是粉体生产线降本增效的关键路径。
