蜂巢磨凭什么30秒完成粉体改性？CM系列解聚干燥包覆一体化深度解析

如果你在做碳酸钙填充塑料，你一定遇到过这个困扰：改性剂加了、搅拌也做了，但成品力学性能就是上不去，颗粒在基体里还是团聚得不成样子。问题出在哪？不是改性剂不对，是你的粉体根本没有被打散——团聚体表面包了一层改性剂，里面还是"原样"。

这就是超细粉体改性的核心矛盾：不解聚，改性就是做表面功夫。而蜂巢磨——粉体复合改性机（CM系列）的底层设计逻辑，正是从"先解聚、再包覆"出发，把干燥、粉碎、改性三个工序塞进一台设备里，30到50秒走完别人三条产线的活。

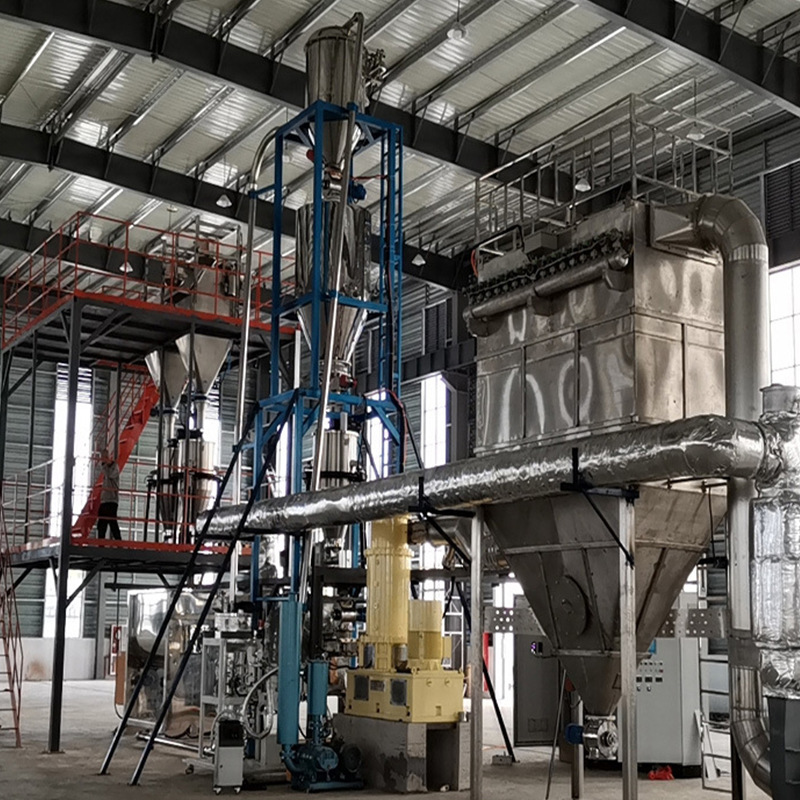

▲ 湖南粉体装备研究院蜂巢磨CM系列——集深度干燥、解聚分散、复合改性于一体的连续化粉体处理设备

超细粉体改性的三大死结，传统设备为什么解不开？

粉体表面改性这件事说起来简单——给颗粒表面"刷一层"改性剂。但当粉体细到微米级、纳米级时，事情就完全不一样了。

死结一：团聚体让你白做功

超细粉体比表面积大、表面能高，天然倾向于抱团。碳酸钙原级粒径可能只有2μm，但实际测出来D50可能是15μm甚至更大——这不是单个颗粒变大了，是一堆颗粒团聚在了一起。

传统的高速混合机加改性剂的方式，搅拌桨线速度一般在20-40m/s，能把大块打散，但对微米级团聚体基本无效。改性剂包在了团聚体的外层，内层的颗粒之间仍然是物理接触，完全没有被改性。到下游应用时，团聚体在剪切力作用下破碎，裸露的颗粒表面就成了应力集中点——这就是"改性了但性能没提升"的技术根源。

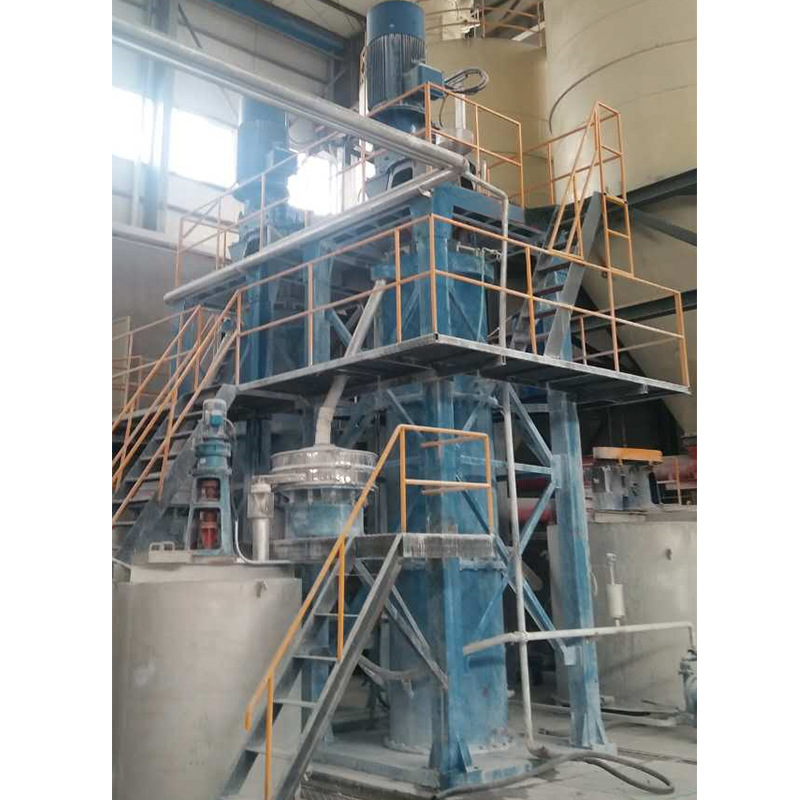

▲ 蜂巢磨四腔室模块化结构，高速旋转的解聚轮是破团聚的核心部件

死结二：水分是改性的隐形杀手

很多粉体在存放或前一工序中会吸附水分。碳酸钙的含水率可能只有0.3%，看起来不多，但水分在颗粒表面形成水膜后，改性剂（尤其是硅烷偶联剂、钛酸酯偶联剂）会优先与水反应水解，而不是与粉体表面羟基结合——等于改性剂被水"截胡"了。

传统工艺要么靠单独的干燥设备先烘一遍，不仅多一道工序、多一份能耗，物料在转运过程中还会二次吸潮。干燥和改性之间存在时间差，这个时间差就是质量风险窗口。

死结三：包覆均匀性决定最终性能

即使解决了团聚和水分问题，还有一个更难搞的问题：包覆的均匀性。

改性剂与粉体的接触方式直接决定了包覆质量。传统的滴加法或喷淋法，改性剂液滴大、分布不均，结果就是有的颗粒表面包覆过量（浪费改性剂，还可能导致下游相容性异常），有的颗粒几乎没包到。这种不均匀在微观层面是随机的，但在宏观应用层面体现为批次间性能波动——今天生产的一批塑料管材抗冲击强度合格，明天同一配方就可能差一大截。

这三个死结环环相扣：不解聚就包不住、不除水就反应不了、不均匀就批次不稳。要同时解决这三个问题，传统"串联产线"的思路行不通——你需要一台设备在同一个连续流程里把它们全部搞定。

蜂巢磨的四腔室架构：从粉体到成品只需30秒

湖南粉体装备研究院推出的蜂巢磨CM系列设计的核心思路是模块化集成。整机由四个功能腔室串联组成，粉体从进入设备到改性完成输出，全程连续化、负压操作，不出粉尘、不受外界污染。

第一腔：深度干燥——热风湍流，含水率压到0.05%以下

原料粉体与110-130℃的热风同时进入干燥腔。这里的核心不是"加热"，而是"闪蒸"——在高速旋转的转子搅动下，粉体与热风形成剧烈湍流，气固两相传热面积被拉到极致。负压环境降低了水的沸点，表面水分和部分结合水在数秒内气化并被气流带走。

干燥后的粉体含水率可以稳定控制在0.05%以下。这个数字意味着什么？意味着后续雾化喷入的改性剂不会被水分子干扰，每滴改性剂都能精准作用在粉体表面活性位点上。

第二腔：解聚分散——160m/s线速度暴力破团

干燥后的粉体进入粉碎解聚腔。这是蜂巢磨最硬核的部分——解聚轮以最高160m/s的线速度旋转，驱动粉体螺旋上升，与带有锯齿结构的定子之间产生强烈的碰撞和剪切力。

这里要强调一个关键概念：解聚≠粉碎。粉碎是把大颗粒变成小颗粒，会改变原级粒径；解聚是把团聚在一起的颗粒重新分开，恢复原始粒径。蜂巢磨的设计目标就是后者——它要把软团聚撕开，但不破环颗粒本身的晶体结构。

为什么160m/s的线速度能做到这一点？因为在高速旋转产生的离心力场中，粉体颗粒之间的碰撞能量足以克服范德华力和静电吸附力（这是超细粉体团聚的主要成因），但不足以破坏颗粒内部的化学键。把线速度控制在合理区间，是蜂巢磨设计和工艺控制的核心技术参数。

第三腔：复合改性——沸腾态雾化包覆，包覆率超99%

这是蜂巢磨的技术精髓所在。解聚后的粉体以沸腾湍流状态进入混合改性腔，此时每个颗粒都处于独立分散状态。1-3种改性剂预先液化，通过压缩空气雾化成微米级液滴，以喷射方式均匀注入粉体流中。

雾化到什么程度？液滴直径在10-50μm范围，与目标粉体颗粒处于同一数量级。这意味着每个液滴能找到对应的粉体颗粒，而不是一大滴改性剂"淹没"一堆颗粒。

粉体在沸腾状态下与雾化改性剂接触，改性剂分子在颗粒表面形成单分子包覆层。因为每个颗粒都是独立运动的、每个表面都是暴露的，所以包覆的覆盖率可以达到99.2%以上。

这个数字不是厂家的宣传噱头。从改性剂利用率来看，传统高速混合机的改性剂有效附着率通常在60%-80%，剩下的要么被水分解了、要么附在了团聚体外层被浪费了。蜂巢磨的改性剂实际利用率可达95%以上——同样是1吨改性剂，效果相当于传统工艺的1.2到1.5倍。

第四腔：成品输出——气流输送，全程无粉尘

改性完成的粉体经气流输送至除尘分离系统，成品粉体进入包装，废气通过引风机净化后排放。整个过程在负压状态下完成，车间内基本看不到粉尘。

这里有一个容易被忽视但实际生产中非常关键的价值点：连续化、密闭化操作。对比传统间歇式改性工艺：加料→搅拌→加改性剂→搅拌→出料→下一批……每个批次之间有清理、等待、质量控制的时间消耗。而且开放式操作不仅产生粉尘污染，改性剂挥发的气味也是职业健康问题。

蜂巢磨的连续化设计把这些问题一次性解决了——密闭运行、连续出料、劳动强度大幅降低。

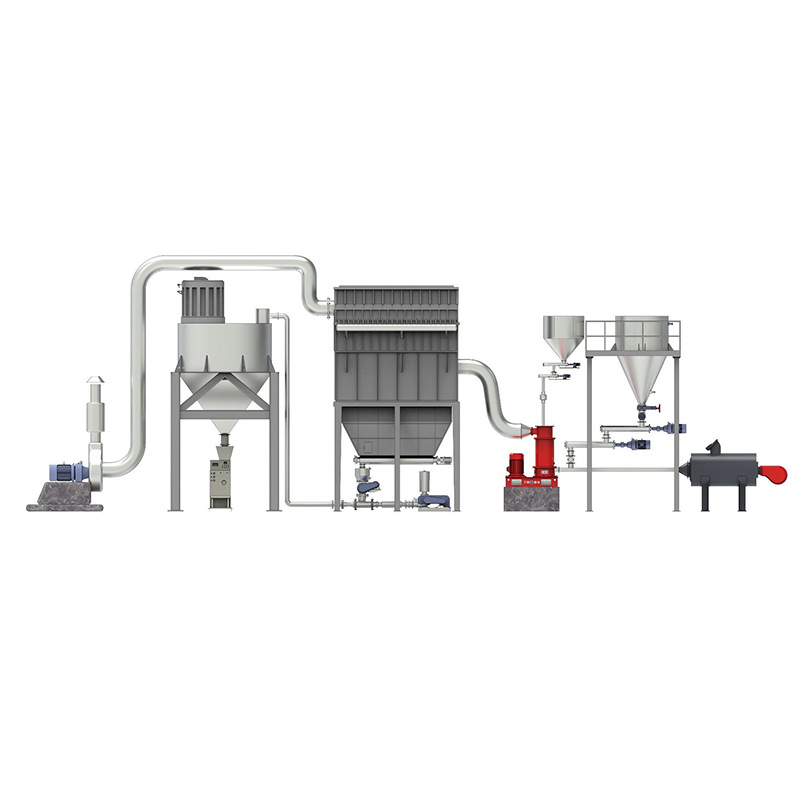

▲ 蜂巢磨CM系列采用立式连续化布局，粉体自上而下经过干燥、解聚、改性、输出四个工位

CM系列七大型号：从实验室走到万吨产线

蜂巢磨不是一个型号打天下。CM系列从CM350到CM2250共七个规格，覆盖从0.5吨/小时的中试规模到4.5吨/小时的大型产线需求。选型的核心看三个参数：产能需求、物料特性和改性工艺复杂度。

全系列技术参数一览

一个值得关注的规律：随着型号增大，转速降低但产能提升。这是因为大型号设备的转子直径更大，线速度由转速×半径决定，更低的转速也能达到同样的线速度效果。同时更大的腔体容积意味着物料停留时间可以更长，单次处理量更大。

选型三步法

第一步，看产能。如果你的年处理量在3000吨以下，CM350或CM500就够用了；5000-10000吨考虑CM750或CM1000；万吨以上则需要CM1250及以上型号。

第二步，看物料。不同粉体的解聚难度不同。碳酸钙、滑石粉相对容易解聚，对线速度要求较低，可以选偏大型号以获取更高产能；氧化铁、二氧化钛的团聚更"顽固"，需要更高的线速度，可能要选偏小型号或调高转速。

第三步，看改性剂体系。如果只用一种改性剂（比如单用硬脂酸处理碳酸钙），工艺相对简单；但如果你要同时包覆偶联剂+润滑剂+分散剂三种改性剂，就需要设备有足够的多路进料接口和更精确的给料控制——蜂巢磨CM系列在设计上支持1-3路改性剂同时给料，并且每路都可以独立计量、独立控制给料速度，这为复杂配方体系提供了硬件基础。

选型时最实用的一步操作是：联系湖南粉体装备研究院的工程师，寄一批原料过去做打样测试。因为不同产地、不同工艺产出的同一种矿物粉体，其表面状态、含水量、团聚程度差别可能很大，靠参数表选型是有风险的，实测最有说服力。

五个行业在靠蜂巢磨解决改性难题

▲ 蜂巢磨在非金属矿物、新能源、纳米电子等领域有广泛应用

非金属矿物填料改性：碳酸钙从"填充"到"功能"

这是蜂巢磨最大的应用市场，也是最能体现其技术价值的场景。

碳酸钙是塑料、橡胶、涂料行业用量最大的无机填料，但"普通碳酸钙"只能降成本、不能提性能。要让碳酸钙从"体积填充"升级为"功能填料"，必须做表面改性——在碳酸钙颗粒表面包覆一层偶联剂或硬脂酸，让亲水的碳酸钙变成亲油的，从而在有机基体中良好分散。

传统改性机处理出来的碳酸钙，活化度能做到85%—90%就算不错了。而经过蜂巢磨处理，活化度可以稳定在98%以上。这8个百分点的差距，在下游吹膜出来的制品上就是肉眼可见的分散均匀度和力学性能差异。

不仅是碳酸钙。滑石粉、高岭土、云母、硅灰石、石英粉——凡是需要从"填料"升级为"功能填料"的非金属矿物，蜂巢磨都能为它们解决表面改性这道关卡。

新能源材料：磷酸铁锂的分散与活化

锂电池正极材料磷酸铁锂（LFP）的制备过程中，前驱体混合的均匀性直接决定了最终电化学性能的一致性和循环寿命。纳米级磷酸铁锂颗粒极易团聚，不解决团聚问题，涂布出来的极片就会出现"岛屿"——有的地方导电剂堆积、有的地方活性物质裸露。

蜂巢磨在磷酸铁锂产线中的作用不是简单的"混合"，而是实现纳米颗粒的解聚分散和表面活化。解聚后的纳米LFP颗粒与导电炭黑、粘结剂之间的接触更加均匀，电极的电子导电网络更加完整。同时蜂巢磨的高速剪切力还能在颗粒表面产生机械活化效应，适当提升材料的反应活性，对后续烧结工序也有正向影响。

除了磷酸铁锂，纳米二氧化硅、纳米氧化铝等电池辅材也可以通过蜂巢磨进行解聚和表面改性处理，提升在电解液中的分散稳定性。

环保与资源回收：油田污水和工业废水的破乳脱油

蜂巢磨的应用范围超出了传统的"矿物粉体"范畴。在环保领域，它被用于工业废水的脱油处理和废纸脱墨工艺。

含油废水中，油滴以微米级乳状液形式悬浮在水体中，常规方法很难完全破除。将适当的改性矿物粉体（如改性膨润土、改性硅藻土）通过蜂巢磨处理后投入废水，处理后的粉体表面具有两亲特性，能够吸附油滴并形成可沉降或可气浮的大颗粒絮体，脱油效率显著高于常规药剂法。

同样的原理也适用于油田污水处理。油田采出水中含有大量的乳化原油，传统破乳剂的处理成本高、效果不稳定，而通过蜂巢磨加工的功能性粉体吸附剂，提供了一条物理吸附为主、成本更可控的技术路线。

纳米电子：导电浆料和催化剂载体

电子行业的纳米粉体应用对分散性和包覆均匀性的要求达到了极致。以纳米银导电浆料为例：银颗粒的团聚会导致印刷线路的断点和电阻值异常。蜂巢磨的解聚能力可以将纳米银颗粒的团聚体打开到接近原级粒径，同时同步进行表面包覆处理（如包覆PVP或油酸），防止颗粒在后续制浆过程中重新团聚。

在燃料电池催化剂领域，铂/碳催化剂的分散均匀性直接影响催化效率和铂的利用率。铂是贵金属，每提高1个百分点的利用率就意味着显著的成本节省。蜂巢磨处理后的催化剂载体粉体，比表面积利用率更高、活性位点分布更均匀，在电化学测试中表现出更低的过电位和更稳定的循环性能。

特殊功能粉体：硬脂酸、色素、水滑石

一些特殊粉体本身就需要严格的分散和表面处理。比如硬脂酸类润滑剂，颗粒越细越容易在基体中均匀分布，但细到一定程度后又会严重团聚。蜂巢磨可以在保证细度的前提下实现颗粒的单分散，使硬脂酸在PVC加工中的内外润滑平衡更加可控。

颜料和色素也是一样——有机颜料的着色力与其分散程度成正比。一吨颜料，分散得好可以当一吨半用，分散得不好连应有的颜色饱和度都出不来。蜂巢磨对颜料的解聚处理，能让颜料粒子以最接近原级粒径的状态进入下游应用体系。

与传统改性产线的对比：一台设备替代三道工序

说蜂巢磨有优势，不能只讲它"能做什么"，还得讲清楚它比传统工艺"好在哪里"。

传统粉体改性产线的典型配置是：干燥机（如闪蒸干燥机）→ 高速混合机（改性机）→ 气流粉碎机或分级机。三台设备，三个工序，三道开关，物料需要三次转移。这道"串联产线"至少有四个问题：

能耗高。 三台设备的总装机功率通常远超一台蜂巢磨。干燥机的热风炉、混合机的主电机、粉碎机的分级电机，加起来的总功率在同等产能下比蜂巢磨高30%-50%。

占地大。 三台设备加上之间的输送系统（如螺旋输送机、气力输送管道）和中间料仓，占地面积几百平方米起步。而一台蜂巢磨只需几十平方米。

转运损失和质量波动。 每次物料转移都有扬尘损失、都有二次吸潮的风险、都有批次间混合不均匀的可能性。尤其对于吸湿性强的粉体（如氢氧化镁、硅微粉），从干燥机出来到进入改性机这段时间，含水率可能已经从0.05%回升到0.3%，改性剂又要被水"截胡"了。

劳动强度大。 三台设备的操作、巡检、清理、维护需要至少2-3名操作工同时在场。蜂巢磨的连续化密闭运行，一名操作工即可完成日常巡检和参数调整。

把这些因素量化下来，蜂巢磨的综合生产成本（含能耗、人工、改性剂消耗、设备折旧、占地成本）比传统三机串联产线低约25%-40%。这个数字在不同行业、不同物料上会有差异，但趋势是确定的。

五个常见问题

Q1：蜂巢磨对进料含水量有要求吗？

没有严格要求，因为干燥本身就是蜂巢磨的第一道工序。进料含水量高一点，无非是干燥段的热风温度调高一些、气体流量加大一些。但实际操作中，如果进料含水量超过5%，建议前端先做一个预干燥，否则干燥段的负荷过大会影响整体产能。

Q2：蜂巢磨和气流粉碎机有什么区别？

两者原理和应用完全不同。气流粉碎机是利用高速气流带动颗粒互相碰撞，目的是"粉碎"——把颗粒粒径做小。蜂巢磨的核心是"解聚"——把已经够细但团聚了的颗粒重新打散，不改变原级粒径，同时做表面改性。如果你的目标是"磨得更细"，气流粉碎机更合适；如果你的目标是"改性得更均匀"，蜂巢磨是正解。

Q3：蜂巢磨的改性剂用量比传统工艺省多少？

根据实际生产数据，在同等包覆效果的前提下，蜂巢磨的改性剂用量可以比传统高速混合机工艺节省15%-30%。节省的原因在于：没有水分干扰、包覆更均匀（不存在过量包覆的浪费）、改性剂几乎全部附着在有效颗粒表面而不是团聚体表面或设备内壁上。

Q4：CM系列各型号之间可以后期升级吗？

不建议按"先买小的再升级"的思路选型。蜂巢磨是固定规格的设备，各型号的核心组件尺寸不同，不存在"加个模块就升级"的路径。选型时宁可稍微保守一点（留10%-20%的产能余量），也不要卡着极限产能选。一旦产线需求增长，小的型号改不了、卖不掉就是沉没成本。

Q5：蜂巢磨可以处理哪些改性剂体系？

目前蜂巢磨已验证可匹配的改性剂体系包括：脂肪酸及其盐类（硬脂酸、硬脂酸钙等）、硅烷偶联剂（KH系列）、钛酸酯偶联剂、铝酸酯偶联剂、磷酸酯类、有机硅类。液体改性剂可直接雾化喷射；固体改性剂需要预先溶解或熔融后喷入。具体的改性剂选型和配比，需要根据目标粉体和应用场景进行配方试验。

选型决策的五个关键问题

如果你正在考虑引入蜂巢磨CM系列来升级你的粉体改性产线，建议先回答下面五个问题：

1. 你的目标处理量是多少？ 按年处理吨数倒推，同时考虑设备利用率（一般按80%计算），得出小时产能需求，再匹配对应型号。

2. 你的粉体D50是多少？团聚严重吗？ 这个直接决定了需要多高的解聚线速度，进而影响型号选择（小型号转速更高，解聚力更强）。

3. 你用什么改性剂？几种？液体还是固体？ 一种液体改性剂最简单；两种以上或固体改性剂需要确认设备的多路进料系统配置。

4. 你的下游应用对包覆均匀性的容忍度有多高？ 如果做的是高端工程塑料或电子材料，批次间性能一致性要求苛刻，蜂巢磨的价值就更大。

5. 你的产线有自动化、连续化的改造需求吗？ 如果目前是间歇式生产，蜂巢磨的连续化特性可以成为整线升级的契机。

把这五个问题理清楚了，选型方向就基本确定了。剩下的事情，就是联系湖南粉体装备研究院的工程师，拿样品做实测验证——粉体工程这件事，数据比参数表靠谱得多。

湖南粉体装备研究院有限公司是一家专注于粉体处理技术与装备研发的企业，产品线涵盖研磨系列、混合系列、烧结干燥系列等多个粉体工程领域，为碳酸钙、新能源材料、精细陶瓷、医药食品等行业提供粉体处理整体解决方案。
