球磨介质选对了吗？这几款研磨球的差异远比你想象的大
研磨球（也叫球磨介质、磨球）是球磨机、搅拌磨、振动磨等粉体研磨设备中最核心的耗材。很多用户在选购球磨机时非常关注设备本身的参数，却往往忽视了研磨球的选择。实际上，研磨球的材质、密度、硬度和耐磨性直接影响研磨效率、产品纯度和使用成本——选错了研磨球，轻则研磨时间翻倍、细度不达标，重则引入金属污染，整批物料报废。
湖南粉体装备研究院有限公司提供全系列研磨球产品，涵盖氧化锆珠、不锈钢球、玛瑙球、刚玉球、聚氨酯包铁芯球等多种材质。下面，我们就围绕密度、硬度、耐磨性和污染风险四个维度，对这几类主流研磨球做一个全面对比，帮你针对不同物料和应用场景做出正确选择。

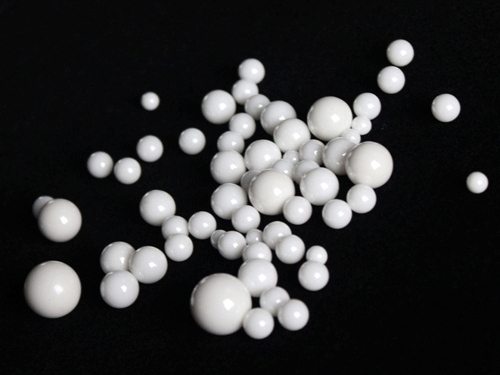

一、氧化锆研磨球：高性能研磨的首选
氧化锆研磨球是目前应用最为广泛的高性能研磨介质之一，直径规格覆盖Φ1mm-Φ30mm，采用钇稳定TZP氧化锆陶瓷工艺制成，具有以下几个突出优势：
密度高达6.0 g/cm³。 这是氧化锆珠最核心的优势。研磨球的密度直接决定了其对物料的冲击动能——密度越高，同等转速下单位质量的冲击力越大。6.0 g/cm³的密度是普通氧化锆珠的1.6倍，在同等研磨条件下，氧化锆珠的破碎效率和分散效率显著优于低密度介质。对于锂电池正极材料、电子陶瓷粉体、高端颜料等需要研磨至亚微米级甚至纳米级的物料，氧化锆珠几乎是标配选择。
莫氏硬度约8.5，维氏硬度约1250。 如此高的硬度使得氧化锆珠能够有效研磨中高硬度物料，且自身磨损极小。数据显示，TZP氧化锆珠的磨耗仅为硅酸锆珠的1/2，使用寿命大幅延长。
化学惰性强，污染风险极低。 氧化锆在常温下不与大多数酸碱和有机溶剂反应，在600℃以下环境中强度、硬度与常温一致。这意味着研磨过程中几乎不会向物料引入杂质，非常适合锂电池材料、医药中间体、荧光粉等对纯度敏感的高端应用。
圆整度好、表面光滑。 优质的氧化锆珠具备出色的球形度和表面光洁度，这不仅降低了对设备的磨损，也减少了因球体相互碰撞产生的碎屑，进一步保证了产品纯度。
氧化锆珠的主要局限在于单价较高。但从综合使用成本来看——考虑介质磨耗、电耗、人工和设备折旧——氧化锆珠在高纯度、高效率研磨场景中往往是最经济的选择。

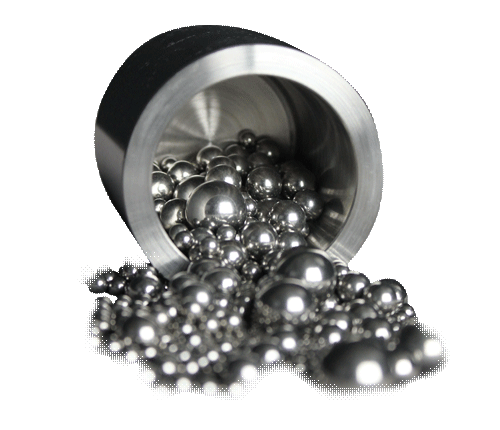

二、不锈钢研磨球：大冲击力但需警惕污染
不锈钢研磨球以304不锈钢为材质，直径Φ1mm-Φ30mm，密度约7.9 g/cm³，是几种常见研磨球中密度最高的。高密度意味着更高的冲击动能，在粗碎和中等粒度研磨中效率较高。
不锈钢球的优势主要体现在三个方面：
- 密度最高：7.9 g/cm³的密度赋予其最强的冲击力，适合研磨较硬的块状物料或需要快速破碎的场景。
- 韧性好、不易碎裂：与陶瓷类研磨球不同，不锈钢球在高能量碰撞中不会发生碎裂，适合长时间连续研磨。
- 价格相对较低：相比氧化锆珠，不锈钢球的采购成本更低，适合预算有限的场景。
但不锈钢球有一个致命的短板——污染风险高。在研磨过程中，不锈钢球表面会持续磨损，向物料中释放铁（Fe）、铬（Cr）、镍（Ni）等金属离子。对于电子材料、医药原料、食品添加剂等对金属杂质严格限制的领域，不锈钢球基本不可用。即便在对纯度要求不高的化工原料、填料、稀土抛光等场景中使用，也需要在研磨完成后对物料进行酸洗除铁处理。
此外，不锈钢球的硬度偏低（HRC 20-30），在研磨高硬度物料时自身磨损较快，需要定期补充新球以维持研磨效率。

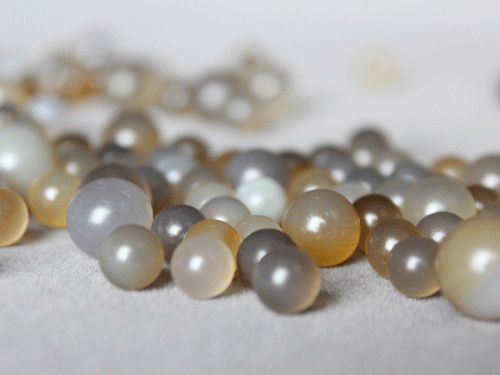

三、玛瑙研磨球：最"干净"的传统研磨介质
玛瑙研磨球以进口天然玛瑙为原料，直径规格Φ3mm-Φ20mm，密度约2.65 g/cm³，莫氏硬度7。玛瑙球在实验室分析领域有着悠久的传统，特别是在地质矿产、环境检测、食品检验和中药材研磨中，玛瑙球几乎是首选。
玛瑙球的核心优势在于极低的污染风险。天然玛瑙的主要成分是SiO₂（二氧化硅），化学性质极其稳定，研磨过程中仅可能引入微量的硅杂质，对大多数分析检测不会构成干扰。对于地质样品的XRF前处理、中药材有效成分提取、食品添加剂检测等对纯度要求极高的场景，玛瑙球是理想选择。
玛瑙球的其他优势包括：
- 真球度高、表面光滑：有助于实现均匀的研磨效果和精确的粒径分布控制。
- 不生锈、不腐蚀：与不锈钢球不同，玛瑙球在湿法研磨中不会生锈，对水基和有机溶剂基浆料均适用。
- 适合粘性大、比重大的物料：在湿式粉碎和分散场景中表现优异。
但玛瑙球的局限性同样明显：密度低（2.65 g/cm³），冲击力弱。 对于较硬的物料（如石英、长石、陶瓷原料），玛瑙球的研磨效率远低于氧化锆珠和刚玉球。此外，玛瑙属于脆性材料，在高能量研磨中可能发生碎裂，需要控制研磨时间和球料比。

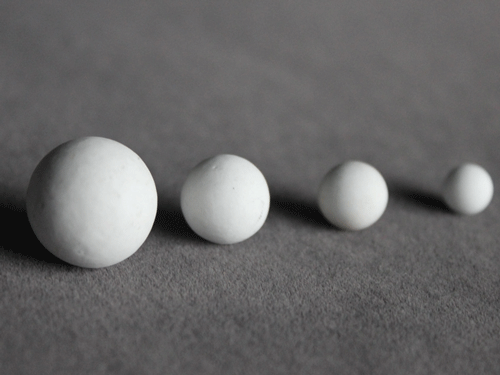

四、刚玉研磨球：硬度与性价比的平衡点
刚玉研磨球以高纯度氧化铝（Al₂O₃≥90%）为原料经高温烧结制成，直径范围Φ0.5mm-Φ50mm，密度3.6-3.9 g/cm³，莫氏硬度高达9级，是除了金刚石之外最硬的天然矿物材料之一。
刚玉球最大的特点是硬度极高且成本适中。莫氏硬度9级的硬度使其能够有效研磨碳化硅、石英、长石等高硬度非金属矿物，耐磨性是普通钢球的5-10倍。同时，相比氧化锆珠，刚玉球的采购成本更低，在中等硬度非金属矿物的研磨中具有很好的性价比。
刚玉球还具备优异的化学稳定性——耐强酸、强碱及有机溶剂腐蚀（氢氟酸除外），可在1000℃以下环境中长期使用，适合锂电池材料、化工催化剂等具有一定腐蚀性的物料研磨。
需要注意的是，刚玉球研磨过程中可能引入微量的铝（Al）杂质。对于氧化铝本身就是目标产物或原料成分的研磨场景（如氧化铝陶瓷粉体制备），这种污染几乎可以忽略不计；但对于对铝含量敏感的电子材料或催化剂，则需谨慎评估。
五、四类研磨球核心参数对比
| 参数 | 氧化锆珠 | 不锈钢球 | 玛瑙球 | 刚玉球 |
|---|---|---|---|---|
| 主要成分 | ZrO₂ | Fe/Cr/Ni合金 | 天然SiO₂ | α-Al₂O₃ |
| 密度 | 6.0 | 7.9 | 2.65 | 3.6-3.9 |
| 莫氏硬度 | ~8.5 | HRC 20-30 | 7 | 9 |
| 耐磨性 | 极优 | 一般 | 良好（脆性较高） | 优秀 |
| 污染风险 | 极低 | 高（Fe/Ni/Cr） | 很低（微量Si） | 低（微量Al） |
| 耐腐蚀性 | 优 | 差 | 优 | 优（除HF外） |
| 适用粒度范围 | Φ1-30mm | Φ1-30mm | Φ3-20mm | Φ0.5-50mm |
| 典型应用 | 锂电材料、电子陶瓷、医药 | 化工填料、稀土抛光 | 地矿检测、食品、中药材 | 陶瓷釉料、石英、耐火材料 |
| 价格水平 | 高 | 低 | 中 | 中 |
六、选型决策：三步快速匹配
根据上述对比分析，研磨球的选型可以归纳为以下三个步骤：
第一步：确定物料硬度和目标细度。 高硬度物料（莫氏硬度≥7）优先考虑刚玉球或氧化锆珠；中等硬度物料（莫氏4-7）可选氧化锆珠、刚玉球或不锈钢球；低硬度物料（莫氏≤4）四类研磨球均可使用，其中玛瑙球适合对纯度要求高的场景。
第二步：评估污染容忍度。 如果物料对金属杂质零容忍（如医药、电子陶瓷、荧光粉），排除不锈钢球，优先选择氧化锆珠或玛瑙球。如果铝杂质可接受（如氧化铝陶瓷本身），刚玉球是最经济的方案。如果任何杂质都不可接受，氧化锆珠是最终选择。
第三步：综合成本考量。 氧化锆珠虽然单价高，但磨耗极低、研磨效率高，在长期大批量生产中综合成本反而更低。不锈钢球适合预算有限且对纯度要求不高的间歇式生产。玛瑙球适合实验室小批量分析检测，使用量小，更换频率低。
研磨球的选择没有"最好"，只有"最合适"。密度、硬度、耐磨性和纯度这四个指标相互制约，需要根据实际物料特性和应用需求进行权衡。湖南粉体装备研究院有限公司提供的全系列研磨球产品，直径规格从0.5mm到50mm，材质覆盖氧化锆、不锈钢、玛瑙、刚玉和聚氨酯包铁芯五大类，基本满足了从实验室分析到工业量产的全场景研磨介质需求。
如需针对特定物料获取研磨球选型建议或申请免费试磨，可访问研磨球产品页面查看详细参数，也可浏览研磨系列全品类了解更多研磨设备与配件信息。
