"行星球磨机能做到纳米级吗？"这是粉体加工领域最常见的提问之一。答案是：可以，但有严格的边界条件。
实验室行星球磨机的理论出料粒度可达到0.1μm（100nm），在特定条件下甚至有报道实现了50nm以下的颗粒。但"能"不等于"随便磨就能得到"，纳米研磨是参数优化、罐体选择、介质配比三者精密协同的结果。任何一个环节的随意设置，都可能让你从纳米研磨坠入微米级的平庸结果。

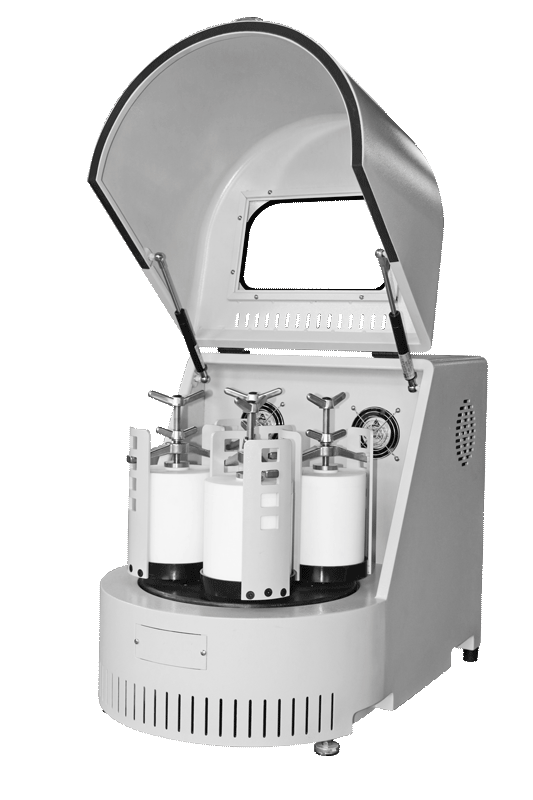

立式半圆行星球磨机（实验室型）XQM系列——湖南粉体装备研究院有限公司出品
行星球磨机纳米研磨的核心机理
在理解参数优化之前，有必要先厘清行星球磨机实现纳米颗粒破碎的物理机制。
行星球磨机的工作方式是行星盘（公转）带动球磨罐（自转）同时运动，罐内研磨球受到离心力和科里奥利力的复合作用，在罐内产生高速碰撞和剧烈摩擦。这种复合力场带来的研磨能量密度远高于普通滚筒球磨机——行星球磨罐内研磨球的加速度可达30至60g（g为重力加速度），而滚筒球磨机的研磨球加速度通常不超过1.5g。
当研磨球的动能足够大时，其对物料颗粒的冲击应力超过了颗粒自身的断裂强度，颗粒沿晶界或解理面发生断裂。随着颗粒尺寸减小到亚微米级，材料的断裂强度遵循Hall-Petch关系的逆效应——颗粒越小，内部缺陷越少，理论强度越接近材料的本征强度。这意味着每将粒度缩小一半，所需的研磨能量可能增加数倍。
这就是纳米研磨的"天花板效应"：当颗粒尺寸趋近于材料的临界破碎尺寸（通常为数十到数百纳米）时，继续延长研磨时间对粒度的降低效果会急剧衰减，同时副反应（如研磨介质磨损污染、物料非晶化、机械化学反应）开始凸显。优秀的纳米研磨策略不是"磨越久越好"，而是在临界点之前完成目标粒度，并对剩余大颗粒采取分级去除。
参数一：公转与自转转速比——决定研磨模式的"基因参数"
行星球磨机的公转与自转转速比，通常为1:2（即自转速度是公转速度的2倍），这是绝大多数行星球磨机出厂设定的标准比例。但这个比值并非一成不变。
1:2标准转速比： 这是最通用的配置，研磨球在罐内同时经历离心抛掷和罐壁摩擦，适合大多数物料的常规研磨（目标粒度1至10μm）。以XQM-4A型立式半圆行星球磨机为例，公转转速0至335rpm，自转转速0至670rpm（1:2），适用物料范围极广，从地质矿石样品到电子陶瓷粉末均可胜任。
1:1等速比（需定制）： 自转与公转速度相等时，研磨球的运动以罐壁摩擦为主，抛掷高度降低，剪切力增强。这种模式适合片状粉体的制备（如片状铝粉、片状铜粉），能有效保持颗粒的二维形态，避免过度球化。
1:3高差速比（需定制）： 自转速度提高到公转的3倍时，研磨球的抛掷高度和冲击能量显著增加。这种模式适合高硬度物料的快速破碎（如碳化硅、氧化铝陶瓷原料），但耗能增加且研磨介质磨损加剧。纳米研磨的一般策略是在高差速比下完成粗碎，再切换至标准1:2比进行精密研磨。
实际调参建议： 对于目标粒度100至500nm的纳米研磨，推荐采用分阶段转速策略：
- 第一阶段：高转速（自转500至670rpm）、短时间（30至60分钟），完成物料的粗碎和均匀化
- 第二阶段：中转速（自转300至450rpm）、长时间（2至4小时），进行纳米级精细研磨
- 可选第三阶段：低转速（自转150至250rpm），配合微珠介质（0.1至0.3mm）进行最终精整

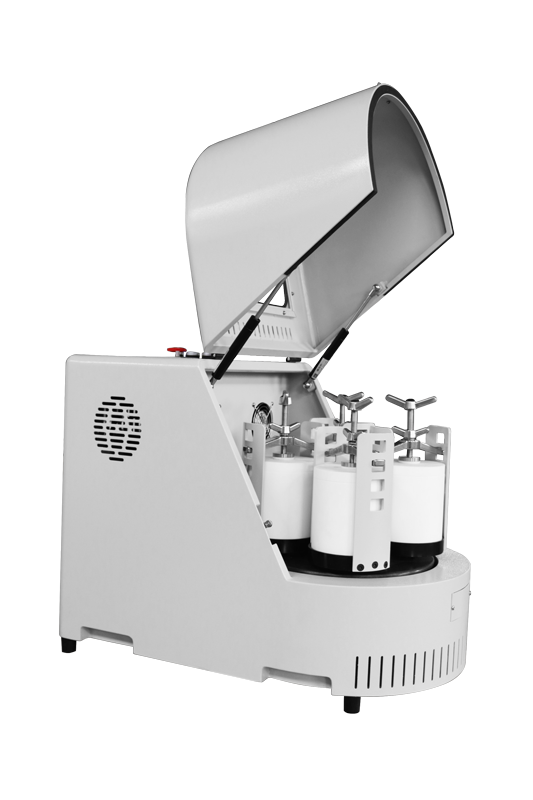

立式半圆行星球磨机罐体安装示意——4罐同步运转结构
参数二：球料比——研磨介质与物料的质量博弈
球料比（Ball-to-Powder Ratio，BPR）是行星球磨机操作中最直接影响研磨效率却最容易被忽视的参数。工业领域常用的BPR范围是5:1至20:1，但不同的BPR对应完全不同的研磨机制。
低球料比（5:1至10:1）： 研磨球数量相对较少，物料填充率较高。此时研磨以球与球之间的摩擦研磨为主，冲击破碎为辅。适合韧性物料（金属粉末、高分子材料）的研磨，能避免过度冷焊和物料粘球。
中球料比（10:1至15:1）： 最常见的配置区间，冲击和摩擦作用均衡。以XQM-2A球磨罐500mL为例，装入约200g研磨球和20g物料（BPR=10:1），填充体积约为罐容积的40%至50%，是实验室最常用的纳米研磨起始条件。
高球料比（15:1至30:1）： 研磨球数量占绝对优势，物料颗粒暴露在大量研磨球的碰撞之下。高BPR可显著加速纳米颗粒的形成，尤其在机械合金化制备非晶合金、高熵合金粉末时不可或缺。但高BPR也带来了更高的温升、更严重的介质磨损和可能的物料污染。
纳米研磨的BPR策略：
对于从微米粉体出发制备纳米颗粒，推荐的BPR策略是"先低后高"：初期用10:1的BPR快速将物料从数十微米降至数微米，然后用15:1至20:1的BPR进行纳米级精密研磨。对于机械合金化的场景（从元素粉末直接合成化合物），BPR通常需要达到20:1至30:1才能提供足够的能量驱动固相反应。
装样量提示： 无论BPR设置多大，球磨罐的总填充体积（物料+研磨球+研磨介质）不应超过罐容积的三分之二。XQM系列产品手册明确标注"最大装样量为球磨罐容积的三分之二"，这是基于研磨球需要足够的运动空间才能形成有效碰撞的最低要求。填充率超过75%时，研磨效率不升反降。
参数三：研磨时间与间歇控制——纳米研磨的耐心艺术
研磨时间是纳米制备中最需要耐心的参数，同时也是最容易被误用的参数。
研磨时间与粒度的关系曲线： 典型的行星球磨过程分为三个阶段：
- 快速细化期（0至2小时）： 颗粒尺寸从数十微米迅速降至1至5μm，研磨速率极高，此阶段以颗粒的穿晶断裂和沿晶断裂为主。
- 缓慢细磨期（2至8小时）： 颗粒尺寸从数微米缓慢降至亚微米，研磨速率明显下降。此阶段颗粒内部缺陷减少，断裂需要更高的能量密度。
- 渐近平台期（8小时以上）： 颗粒尺寸变化趋缓，趋近于该研磨条件下的极限粒度（通常为100至300nm）。继续延长时间对粒度的改善微乎其微，反而引发负面效应。
间歇研磨的重要性：
连续长时间研磨会导致罐内温度持续升高——XQM系列以公转335rpm连续运行4小时后，罐体温度可达到60至80℃。高温对纳米研磨有双重负面影响：一是热胀冷缩改变研磨球与罐壁的间隙，影响碰撞效率；二是高温可能引发物料的机械化学反应（氧化、分解、非晶化），改变材料的本征特性。
XQM系列行星球磨机标配的正反转交替运行功能，正是为间歇研磨而设计的。典型的纳米研磨程序设置为：正向研磨30分钟→暂停5分钟→反向研磨30分钟→暂停5分钟，循环4至6个周期，总有效研磨时间4至8小时。正反转交替还带来一个额外好处——避免物料在罐内形成单向流动的"死区"，提升研磨均匀性。
运行总时间设置提示： XQM系列支持1至9999分钟的精确定时，单次设定的最长连续运行时间接近7天。但对于绝大多数纳米研磨任务，单次总研磨时间不建议超过24小时。超过此时间仍无法达到目标粒度，说明当前参数组合不理想，应调整转速或球料比而非简单延长时间。
参数四：研磨介质尺寸与级配——微米与纳米的分水岭
如果说前三项参数决定了研磨能量的输入，那么研磨介质的尺寸与级配则直接决定了这股能量能否有效传递到纳米颗粒上。
单一大球介质的局限性： 使用10mm氧化锆球单一尺寸研磨时，球与球之间的空隙尺寸约3至5mm（约为球直径的30%至50%）。这意味着粒径已经减小到1至2μm的颗粒躲在这些空隙中时，大球碰撞的能量无法有效传递到颗粒上——这就是所谓的"空隙屏蔽效应"。这也是为什么很多用户发现"磨了8小时，D50就是卡在2μm下不去"的根本原因。
大小球混合级配： 引入小直径研磨球（2至3mm）填充大球之间的空隙，使球间空隙尺寸缩小到0.5至1mm级别。小球的比表面积更大，单位质量的碰撞次数是大球的数十倍，对亚微米级颗粒的研磨效率远超单一使用大球。
纳米研磨的介质级配推荐方案：
- 粗碎阶段（目标5至20μm）：单一使用10至15mm大球，追求高冲击能量
- 细磨阶段（目标1至5μm）：10mm+6mm混合（体积比1:1），增大接触面积
- 精密纳米研磨阶段（目标100至500nm）：6mm+3mm混合（体积比2:1），降低空隙尺寸
- 极限纳米研磨（目标＜100nm）：3mm+1mm微珠（体积比1:1），配合高BPR（20:1）
注意： 使用1mm及以下微珠时，需要特别关注球磨罐的出料过滤系统。如果使用筛网卸料，筛孔尺寸应略小于微珠直径（如0.8mm筛孔配合1mm微珠），防止微珠混入产品。
球磨罐材质选择：纳米研磨的纯度保障
行星球磨机的球磨罐材质选择，在纳米研磨中比在常规研磨中重要得多。原因非常直观：研磨到纳米级意味着研磨介质的磨损碎屑与产品颗粒处于同一量级甚至更小，分离难度极大。罐体材质选错，纳米粉末可能面临严重的交叉污染。
湖南粉体装备研究院有限公司提供了完整的行星球磨机罐选型方案，以下按纳米研磨的污染敏感度从低到高排列：
不锈钢球磨罐： 机械强度最高，适用于大多数非腐蚀性物料的研磨。但对于纳米研磨，不锈钢罐的磨损碎屑（铁、铬、镍微粒）可能对产品造成磁性污染——这对电子陶瓷和锂电池材料是不可接受的。适用场景：金属粉末、矿物样品等对微量金属污染不敏感的物料。
氧化锆球磨罐： 耐磨性优异（仅次于碳化钨），磨损率约为不锈钢罐的十分之一。氧化锆本身是陶瓷材料，对大多数粉体产品为非污染性。氧化锆罐是纳米研磨中最常用的罐体材质，尤其适合氧化物陶瓷粉末（氧化铝、氧化钛、氧化锌等）的制备。XQM系列标配的球磨罐即包括氧化锆材质选项。
刚玉（氧化铝）球磨罐： 成本较低，但耐磨性不及氧化锆。适合对少量铝污染不敏感的物料（如高岭土、硅微粉），或本身就是氧化铝基的陶瓷粉末（如氧化铝陶瓷原料）。
玛瑙球磨罐： 天然石英材质，硬度高（莫氏7），耐磨性好，金属杂质含量极低。但由于玛瑙的主要成分是二氧化硅，不适用于对硅污染敏感的物料（如碳化硅、氮化硅陶瓷原料）。在纳米研磨中，玛瑙罐的优势在于低磨损速率，但抗冲击性不如氧化锆罐。
聚四氟乙烯（PTFE）球磨罐： 质地柔软，几乎不引入金属污染。但耐磨性差，研磨高硬度物料时PTFE自身的磨损碎屑会混入产品——在纳米研磨中这个问题尤其突出，因为PTFE微粒（微塑料）与纳米产品难以分离。PTFE罐更适合对金属污染极度敏感但物料硬度较低的场合（如医药原料、食品添加剂）。
碳化钨（硬质合金）球磨罐： 耐磨性最强，磨损率在所有罐体中最低。但碳化钨罐价格昂贵，且磨损碎屑可能引入钨、钴等重金属污染。适用于对产品纯度要求适中但追求最高研磨效率的场景（如水泥熟料、高硬度矿物样品的快速研磨）。
真空球磨罐： 并非指罐体材质，而是指带有密封阀和真空接头的功能性罐体。在纳米研磨中，某些对氧气或水分敏感的物料（如金属纳米粉末、氢化物）必须使用真空罐在惰性气氛下研磨。XQM系列全型号都支持配置真空球磨罐，可在手套箱内完成装样和密封，然后取出在行星球磨机上研磨。
参数五：湿法研磨与干法研磨——纳米世界的路线之争
"干磨好还是湿磨好"是研磨领域永恒的话题。对于纳米级研磨，答案并非二选一，而是因地制宜。
干法研磨的优势： 操作简便，无需后续干燥步骤，适合对水分敏感的物料（如金属粉末、水泥熟料）。但干法研磨的极限粒度通常在1至5μm，难以稳定达到亚微米级。原因在于干磨过程中，微细粉末的比表面积极大，范德华力导致粉末团聚（形成"二次颗粒"），研磨球打击在这些团聚体上时，能量被缓冲吸收，无法有效传递到单个一次颗粒。
湿法研磨的优势： 液体介质（水、乙醇、丙酮、异丙醇等）填充在颗粒间隙中，通过空间位阻或静电排斥效应抑制颗粒团聚。湿磨的出料粒度通常比干磨细2至5倍，是纳米研磨的首选路线。
湿法介质的选择建议：
- 水： 最经济，适合大多数无机非金属物料。但需要对研磨罐进行密封处理，长时间湿磨可能导致罐内压力升高。
- 无水乙醇： 最常用的有机湿磨介质，挥发温度低（78℃），后续干燥容易。乙醇分子在颗粒表面吸附形成保护层，有效抑制团聚。
- 丙酮： 干燥速度更快，适合对残留溶剂敏感的物料。
- 异丙醇： 兼具乙醇的分散效果和较低的反应活性，适合碱土金属氧化物等对水敏感的物料。
实际案例：氧化铝纳米粉体的湿磨工艺
以XQM-4A型行星球磨机配合氧化锆罐和氧化锆球（10mm+6mm混合），湿磨氧化铝原料粉末：
- 浆料浓度：固体含量40%（质量比，乙醇为介质）
- 球料比：15:1
- 转速：公转300rpm（自转600rpm）
- 研磨时间：正反转交替8小时（30分钟/5分钟循环）
- 出料粒度：D50=180nm，D90=450nm
同等条件下干磨的D50为1.2μm，湿磨的细化效果约为干磨的6.7倍。这个实测对比直观地说明了在纳米研磨中湿法的显著优势。
全方位行星球磨机：打破纳米研磨的天花板
标准的立式行星球磨机虽然能够达到亚微米级出料，但面对某些极端要求（如50nm以下、超高均匀度），仍然存在研磨死角的问题。物料在罐内的流动受限于行星盘的二维平面运动，罐底和罐壁交界处容易出现物料堆积。
360°旋转全方位实验行星球磨机QXQM系列通过增加行星盘翻转功能解决了这一难题。行星盘和球磨罐在做行星运动的同时，可在立体空间内进行360°翻斗式翻转，实现球磨罐的多维多向运动。
全方位研磨的核心价值体现在三个方面：
消除研磨死角。 360°翻转使得罐内每一寸空间——包括罐底角落和罐盖内壁——都暴露在研磨球的有效碰撞区域内。物料不再有"藏身之处"，研磨均匀性显著提升。从粒度分布数据看，全方位球磨机的D90/D10比值通常比标准立式机降低20%至30%，意味着粒度分布更集中。
解决沉底和粘罐问题。 高密度物料（如碳化钨粉末、铜粉）在标准立式球磨中容易沉积在罐底，导致"上部物料研磨不足、下部物料过磨"。全方位翻转使罐内物料在每个翻转周期内被重新分布，从根本上消除了密度偏析。
提升极限研磨细度。 QXQM系列在同等研磨时间下，出料D50通常比标准立式行星球磨机细约30%。对于50nm以下的极限粒度目标，全方位行星球磨机是目前为数不多能在实验室规模下实现的设备选项。
QXQM系列覆盖了2L至40L的全线规格，从QXQM-2（适配0.05至0.5L球磨罐，公转转速35至335rpm）到QXQM-40（适配4至10L球磨罐，公转转速20至195rpm），满足从基础研究到中试放大的需求。
纳米研磨中的温度控制：低温行星球磨机的角色
对于热敏物料（如生物样品、低熔点金属、有机药物），即使配备间歇研磨程序，研磨过程中的局域高温仍可能导致物料降解或相变。这时需要用到低温行星球磨机。
湖南粉体装备的低温行星球磨机通过液氮冷却系统或压缩机制冷，将球磨罐环境温度控制在-20℃甚至更低。低温环境降低物料的塑性，使其变得更脆，有利于研磨破碎；同时抑制机械化学反应，保护物料的原始化学组成。
低温研磨在纳米制备中的两个典型应用：
- RNA/蛋白质提取前的组织研磨： 低温使生物组织变脆，易于破碎至细胞级，同时抑制核酸酶活性，保护RNA完整性。
- 低熔点金属纳米粉制备： 锡（熔点232℃）、铋（熔点271℃）等低熔点金属在常温研磨中容易软化粘球，低温研磨使其保持脆性状态，顺利制备亚微米粉体。
纳米研磨的终点判断：怎么知道"该停了"？
纳米研磨最容易被忽视的问题是缺乏科学的终点判断标准。很多操作者仅凭"感觉"或"看起来够细"来判断终点，这在高精度纳米制备中是不够的。
粒度仪在线监测（理想方案）： 每隔1至2小时取样，使用激光粒度仪测量D10、D50、D90。当连续两次取样（间隔1小时）的D50变化幅度＜5%时，说明已达到该研磨条件下的粒度平台，继续研磨意义不大。
比表面积监测： 使用BET比表面积分析仪监测粉末比表面积的变化。比表面积的增加速率在研磨初期很快，进入平台期后趋缓。当比表面积小时增量＜5%时，表明颗粒细化已基本完成。
XRD晶粒尺寸分析： 对于晶体材料，X射线衍射谱线的展宽可反映晶粒尺寸（通过谢乐公式计算）。如果XRD晶粒尺寸持续减小但粒度仪粒径变化不大，说明颗粒内的位错密度和晶界数量在持续增加，但颗粒的一级粒径已基本稳定。
SEM/TEM图像验证（最终确认）： 扫描电镜和透射电镜是判断纳米颗粒形态和尺寸的最直观手段。SEM确认颗粒形态（球形、片状、不规则），TEM测量一次颗粒尺寸并排除团聚体假象。
纳米研磨五步方法论
行星式球磨机实现纳米研磨并非玄学，而是一套可以通过正确参数优化达成的工程目标。将上述五个关键参数串联，形成"五步纳米研磨方法论"：
- 定材质： 根据物料对污染的敏感度选择球磨罐材质（氧化锆罐为默认首选）和研磨球材质
- 设转速： 分阶段设置公转/自转速度，粗碎期高速、精磨期中速、终整期低速
- 配介质： 采用大小球混合级配，纳米研磨推荐6mm+3mm组合
- 选介质： 确定干磨或湿磨，纳米级目标首选湿法（乙醇为介质）
- 控时间： 正反转交替间歇研磨，单次连续研磨不超过30分钟，总时长4至8小时后取样判断终点
如果你正在使用立式半圆行星球磨机XQM系列，或考虑升级到全方位行星球磨机QXQM系列来突破纳米研磨的瓶颈，上述方法论可以作为参数设置的起始参考框架。每个具体物料的最佳参数仍需通过实验验证，但有了正确的方向和边界条件，纳米研磨不再是一门"碰运气"的手艺，而是一项可重复、可量化的工程实践。
