气流粉碎机超微粉碎原理与QL系列选型实战指南

为什么超微粉碎越来越依赖气流粉碎机

在粉体加工领域，当目标粒径进入10μm以下甚至亚微米级别时，传统的机械研磨设备往往面临三个难以调和的矛盾：研磨效率越高，温升越剧烈；研磨介质越硬，金属污染风险越大；物料越贵重，批次切换时的残留损失越难控制。结论很明确：对于热敏、高硬度、高纯度要求的小批量超微粉碎，气流粉碎机是更优解。它不需要球、棒、盘等机械研磨介质，而是依靠压缩空气产生的高速气流直接对颗粒进行碰撞、剪切和摩擦，粉碎过程伴随绝热膨胀而自然降温，从源头上规避了介质磨损和高温变质问题。

湖南粉体装备研究院有限公司推出的QL系列气流粉碎机与QLF-50实验室气流粉碎机，正是针对实验室及小试场景设计的超微粉碎方案。它们可以把锆英砂、氧化锆、氧化铝、钛白粉、炭黑、荧光粉等硬脆物料稳定粉碎至平均粒径小于5μm，同时保持过流部件的洁净度与物料活性。对于需要频繁更换品种、样品价值高、污染容忍度低的研发实验，这种“无介质、低温升、易清洁”的特性具有不可替代的优势。

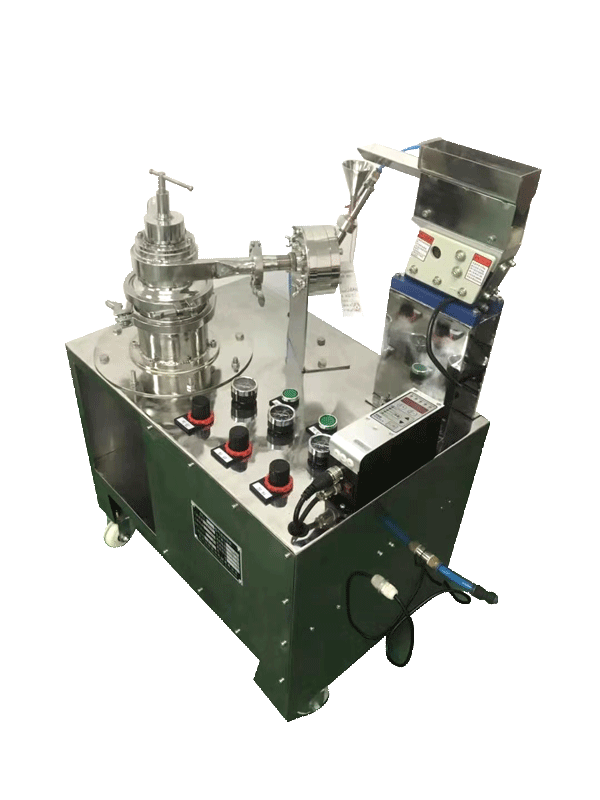

QLF-50实验室气流粉碎机，采用刚玉陶瓷过流件，适合热敏与高硬度物料的超微粉碎

无介质研磨：从根上消除金属污染

机械研磨依赖磨球、磨盘或辊筒与物料直接接触，磨介磨损产生的微量金属屑会不可避免地混入成品。虽然对于一般工业粉体这种污染可以忽略，但在锂电正极材料、电子陶瓷、医药原料和功能性食品中，铁、铬、镍等金属杂质可能直接影响电化学性能、介电性能或生物安全性。气流粉碎机使用压缩空气作为动力，物料在粉碎腔内相互碰撞，不接触金属磨介，过流部件又可选用刚玉陶瓷等耐磨材料，因此金属污染风险被大幅降低。

低温粉碎：绝热膨胀带走研磨热

气流粉碎机的工作介质是高压压缩空气。当高压气体通过拉瓦尔喷嘴瞬间膨胀时，气体温度会显著下降，这一物理效应正好抵消了颗粒碰撞产生的摩擦热。与机械研磨设备相比，气流粉碎腔内整体温度可以维持在接近室温甚至更低的水平，非常适合低熔点、热敏性物料。湖南粉体QLF-50的产品说明中特别指出，该机工作温度低于室温，因此特别适合低熔点和热敏性物料的超微粉碎。

高回收率：小批量高价值样品的首选

实验室研发中，很多样品成本高昂、数量有限。传统设备由于研磨介质、腔体死角和管路残留，换料时损耗较大。气流粉碎机的粉碎腔结构紧凑，管路短，停机后用压缩空气一吹即可清洁干净，回收率显著高于常规球磨设备。湖南粉体QL微型气流粉碎机的设计目标就是“放在工作台面上即可工作”，特别适用于频繁更换粉体品种的实验室，每次实验后都能快速清空，减少交叉污染和样品浪费。

气流粉碎机的三大粉碎机制

气流粉碎机看起来只是“用气吹”，但要把颗粒稳定磨到亚微米级，必须同时控制三个关键环节：加速、对撞和分级。三者缺一不可，任何一个环节失衡，都会导致粒度变粗、能耗上升或产品污染。

超音速气流：颗粒加速的能量来源

压缩空气经过拉瓦尔喷嘴后，流速可以达到音速甚至超音速，形成高速气流。粉料由电磁振动给料机均匀加入加料喷嘴，在加料压缩空气的作用下被喷入粉碎腔。此时颗粒被气流裹挟，瞬间获得极高的动能。湖南粉体QLF-50的设计压力为6.5-7Kg/cm²，使用压力6.5-11Kg/cm²，风量0.6m³/min，正是为了保证气流在喷嘴处达到足够的速度，为后续碰撞提供能量。

颗粒对撞与剪切：硬脆物料的粉碎主因

高速运动的颗粒在粉碎腔内相互碰撞，并与腔壁发生摩擦、剪切。由于物料颗粒本身硬度高、脆性大，碰撞产生的应力集中会沿着颗粒内部的晶界或缺陷扩展，导致颗粒碎裂。对于纤维状、凝结性物料，高速气流的剪切作用同样有效。这也是为什么QLF-50能够对高硬度、脆性物料、凝结性和纤维状物料都表现出良好粉碎性的原因。

旋转气流分级：合格细粉及时出腔

粉碎与分级在气流粉碎机内是同步进行的。不同粒径的颗粒在旋转气流中受到不同的离心力：粗颗粒离心力大，被甩向腔壁并继续随气流循环粉碎；细颗粒向心力占主导，被排气气流带至出料管，通过布袋收集成成品。这种“边磨边分”的机制避免了细粉在腔内过度粉碎，既降低了能耗，又减少了细粉团聚。QLF-50的平均粒径可以达到小于5μm，正是分级系统持续作用的结果。

湖南粉体QL系列气流粉碎机的核心优势

湖南粉体装备研究院有限公司的气流粉碎机产品线覆盖了从桌面级微型机到实验室分级机两种形态，分别对应QL和QLF-50两个型号。它们在结构、配置和应用场景上各有侧重，但核心优势一脉相承：以洁净、低温、高效的方式完成超微粉碎。

刚玉陶瓷过流件：耐磨且不污染物料

QLF-50的过流元件采用高硬度、高耐磨性的刚玉陶瓷。刚玉陶瓷不仅耐磨损，还具备优良的耐腐蚀性，使用寿命长，不会在粉碎过程中引入金属杂质。对于锂电材料、电子陶瓷和医药粉体等对纯度要求严苛的应用，这一特性至关重要。

结构紧凑，操作维护便捷

QL微型气流粉碎机设计为桌面型，可以直接放置在工作台面上使用，占地面积小，安装方便。QLF-50虽然处理量更高，但同样保持结构紧凑，装、拆、检修方便。两者都适合实验室有限的空间和频繁的操作切换需求。

可处理多种混料，工艺灵活

QLF-50可以进行两种以上混合物料的粉碎。这意味着它不仅可以把单一物料磨细，还能在粉碎过程中实现不同组分的均匀混合。对于需要制备复合粉体或合金粉末的研究，这种“粉碎+混合”一体化能力可以缩短工艺步骤，减少设备投入。

超细粉碎能力强，能耗相对低

与同等细度的机械研磨设备相比，气流粉碎机的能量利用率在超细区间更具优势。因为颗粒动能直接来自压缩空气，能量传递路径短，避免了磨介空转和无效摩擦。QLF-50配备5.5Kw/h动力，处理量0.05-0.5Kg/h，足以支撑实验室级别的超细粉碎研究。

快速清洁，频繁换料无压力

QL微型气流粉碎机的突出特点是“用压缩空气一吹，机内就干净”。对于需要频繁更换粉体品种的实验室，这种快速清洁能力意味着更短的批次间隔和更低的交叉污染风险。研发人员可以在同一天内用同一台设备处理多种高价值样品，而无需担心残留影响实验结果。

QL微型气流粉碎机与QLF-50实验室机型对比

选型时，首先要判断的是实验规模和处理目标。QL系列两款机型虽然同属气流粉碎，但在定位上有明显差异。

从表中可以读出两个选型信号：如果只是偶尔处理几克到几十克的高价值样品，并且希望设备随手可用、快速清洁，QL微型气流粉碎机更合适；如果实验目标是对粒度分布有明确要求，需要稳定产出平均粒径小于5μm的粉体，并且处理量在百克级，QLF-50实验室气流粉碎机是更专业的选择。两者可以形成“粗试-精磨”的互补组合：先用QL进行小量可行性验证，再用QLF-50完成工艺参数优化和分级粉碎。

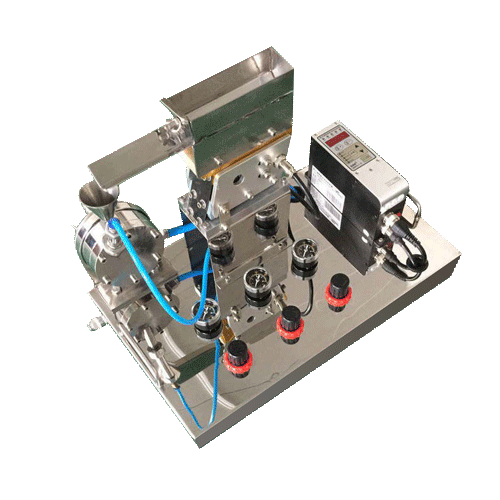

QL微型气流粉碎机可直接置于实验台面，适合高价值小批量粉体的快速超微粉碎

气流粉碎机五步选型法

很多用户在选购气流粉碎机时，容易只关注“能磨到多细”而忽略了物料特性、后续工艺和实验规模的匹配。下面五个步骤可以帮助研发人员从需求出发，找到合适的机型。

第一步：明确物料特性

硬度和脆性是决定气流粉碎效果的首要因素。气流粉碎对硬脆物料效果最佳，如氧化锆、氧化铝、二氧化硅、碳酸钙等。对于纤维状、凝结性物料，QLF-50也能处理，但需要控制进料粒度和加料速度。如果物料具有强黏性、高含油或高含水，气流粉碎可能不是最佳选择，需要先做干燥或预分散处理。

第二步：设定目标粒径

目标粒径越细，对气流压力和分级精度的要求越高。QLF-50的平均粒径<5μm已经覆盖了大多数实验室超细粉碎需求。如果目标粒径在1-2μm甚至亚微米，需要确认压缩空气压力是否足够，并考虑是否配置更精细的分级轮。

第三步：评估处理量

实验室设备选型要兼顾当前需求和未来放大。QL微型机适合克级到几十克级；QLF-50处理量为0.05-0.5Kg/h，适合百克级。如果后续需要公斤级处理，应考虑更大型的量产气流粉碎机或与其他研磨设备组合使用。

第四步：选择过流材质

对于锂电、陶瓷、医药等高纯要求物料，应优先选择刚玉陶瓷过流件。对于一般化工填料，不锈钢材质即可满足需求。QLF-50的刚玉陶瓷配置在这一点上具有明显优势，可以直接用于高纯物料研发。

第五步：考虑清洁与切换

如果实验需要频繁更换物料品种，快速清洁能力会显著影响使用体验。QL系列“一吹即净”的设计特别适合多品种研发。选型时还应关注进料系统是否易于拆卸，管路是否有死角，这些因素都会影响批次切换效率。

气流粉碎机的典型应用场景

气流粉碎机的应用范围极其广泛，从新能源材料到高端陶瓷，从医药食品到精细化工，几乎涉及所有需要超细粉体的领域。以下五个方向是湖南粉体QL系列在实验室和研发阶段最常见的应用场景。

锂电正负极材料的超细改性

锂电正极材料如磷酸铁锂、三元材料、钴酸锂，以及负极的石墨、硅碳材料，都需要控制粒径分布以提升电化学性能。气流粉碎可以在不引入金属污染的前提下，将活性材料粉碎至微米级，并通过分级控制粒度分布。对于热敏的粘结剂或包覆材料，低温粉碎还能避免热降解。

电子陶瓷与氧化物粉体的精细制备

氧化锆、氧化铝、二氧化硅、钛酸钡等电子陶瓷粉体对纯度和粒径要求极高。QLF-50的刚玉陶瓷过流件避免了金属污染，气流分级又能得到窄分布的细粉。MLCC介质粉、陶瓷墨水、抛光粉等产品的实验室制备，都可以借助气流粉碎机完成初步工艺验证。

医药与功能性食品的风味保护

珍珠粉、花粉、药物原料药、植物提取物等物料往往对温度敏感，且价值较高。气流粉碎机的低温特性可以保留活性成分和风味物质，无介质研磨则避免了金属异物风险。QL微型机的小批量处理能力，也适合新药研发阶段的样品制备。

涂料、油墨与颜料的高效分散

钛白粉、炭黑、荧光粉、有机颜料等需要达到亚微米级才能在涂料和油墨中发挥最佳遮盖力和着色力。气流粉碎不仅能降低粒径，还能通过颗粒间的碰撞实现一定程度的分散，减少后续砂磨或分散设备的负担。

化工催化剂与纳米粉体的前驱体制备

催化剂的活性往往与粒径和比表面积直接相关。气流粉碎机可以把催化剂前驱体或载体材料磨至微米级，提供更大的反应活性位点。对于需要严格控制杂质含量的催化材料，无介质研磨和低金属污染的优势尤为突出。

操作要点与常见故障排查

气流粉碎机的操作看似简单，但气压、加料速度和分级参数的匹配直接影响粉碎效果和稳定性。掌握以下要点，可以让设备运行更平稳、成品质量更一致。

开机前的四项检查

第一，确认压缩空气源的压力和洁净度。QLF-50的使用压力为6.5-11Kg/cm²，气压不足会导致颗粒加速不够，粉碎效率下降。第二，检查喷嘴是否堵塞，喷嘴是产生超音速气流的关键，任何微小堵塞都会改变气流形态。第三，确认加料系统通畅，电磁振动给料机的振幅和频率应与处理量匹配。第四，检查收集布袋或收集罐是否安装到位，避免超细粉体外溢。

运行中的参数调节

粉碎压力和加料速度是相互关联的两个参数。压力升高时，可以适当提高加料速度，但加料过快会导致粉碎腔内颗粒浓度过高，气流速度下降，反而降低粉碎效率。建议从低加料速度开始，逐步提升，找到最佳匹配点。分级轮转速越高，分级粒度越细，但能耗也会相应增加。

常见问题与解决方案

如果出料粒度偏粗，首先检查压缩空气压力是否达到设备要求，其次确认喷嘴是否磨损或堵塞。如果产量明显低于标称值，可能是加料速度过慢或进料粒度偏粗，需要预处理。如果产品中混入杂质，应检查过流件是否有磨损，并及时更换刚玉陶瓷内衬。如果设备运行噪音异常，往往是压缩空气脉动或管路松动引起，需要排查气源和接口。

与前后端设备的协同

气流粉碎机通常不是孤立运行，而是嵌入整条粉体制备流程中。合理搭配前后端设备，可以显著提升整体效率和成品质量。

前端预粉碎：把进料粒度降到合理范围

气流粉碎机的进料粒度一般要求在100-200目左右。对于块状或大颗粒物料，需要先经过颚式破碎机或对辊破碎机进行粗碎，再用球磨机或振动磨进行中碎。湖南粉体装备研究院提供的破碎、研磨设备可以与气流粉碎机形成完整工艺链。

后端分级：用振动筛或气流分级机控制粒度分布

气流粉碎机本身带有分级功能，但如果需要更窄的粒度分布或多级切割，可以串联三次元旋振筛或小型实验室筛分机进行辅助分级。对于易氧化或吸湿的物料，还可以在不锈钢真空手套箱中进行收集和包装，避免二次污染。

气氛保护：惰性气体闭环的可行性

对于活性金属粉末、易燃物料或极易氧化物料，压缩空气可以用氮气或氩气替代，构建惰性气体闭环系统。湖南粉体QL系列气流粉碎机以压缩空气为工作介质，理论上可以兼容惰性气体，只需在气源和收集系统上做相应密封处理即可。这一扩展能力让它在锂电金属负极和活泼材料研究中具有潜力。

常见问题解答

Q1：气流粉碎机能把物料磨到多细？

QLF-50的平均粒径可以稳定小于5μm，部分硬脆物料可以达到亚微米级。最终细度取决于物料硬度、初始粒度、粉碎压力和分级参数。

Q2：为什么气流粉碎机会比球磨机更干净？

因为气流粉碎机不需要研磨介质，物料之间互相碰撞，避免了磨介磨损带来的金属污染。同时过流件可选用刚玉陶瓷，进一步保证成品纯度。

Q3：QL微型机和QLF-50应该怎么选？

处理量极小、频繁换料、以可行性验证为主，选QL微型机；需要精确控制粒度分布、处理量百克级，选QLF-50。

Q4：气流粉碎机是否适合湿物料？

不适合。高含水或高含油物料会黏附在腔壁和管道上，影响粉碎效率和清洁。建议先干燥或预分散。

Q5：压缩空气质量有什么要求？

应使用洁净、干燥的压缩空气。水分和油分会影响成品质量，还可能导致喷嘴堵塞。建议配套冷冻干燥机和精密过滤器。

Q6：如何判断喷嘴是否磨损？

喷嘴磨损后，气流速度下降，粉碎效率变低，成品粒度变粗。定期检查喷嘴口径和内壁状态，发现明显磨损及时更换。

气流粉碎机凭借其无介质、低温、高纯度的超微粉碎能力，已经成为实验室和研发阶段不可替代的粉体制备工具。湖南粉体装备研究院有限公司的QL系列气流粉碎机，以QL微型机的便捷性和QLF-50的专业分级能力，覆盖了从克级探索到百克级工艺验证的完整需求。对于正在从事锂电材料、电子陶瓷、医药食品、涂料油墨等领域研发的团队，这套设备能够帮助他们以更低的污染风险和更高的效率，获得理想的超细粉体。如果希望了解更多产品组合和工艺方案，可以访问湖南粉体产品中心获取完整资料。
