细胞磨湿法超细研磨选型不再难 涡轮搅拌对撞三大类型性能全对比

细胞磨为什么是非金属矿超细研磨的"必选项"

非金属矿物粉体加工领域有一个共识：当目标细度进入微米甚至亚微米级别，传统的干法研磨设备已经很难满足工艺要求。不是因为传统设备不好，而是物理规律决定了——颗粒越细，表面能越高，团聚倾向越严重，干法状态下继续粉碎的效率会急剧下降。这是材料学的基本原理，与设备品牌无关。

湿法研磨之所以能突破这个瓶颈，核心在于液体介质的分散作用。浆料中的颗粒被液体包裹，表面能得到有效缓冲，介质传递的剪切力和冲击力可以精确作用于颗粒本体而非消耗在克服团聚上。正因如此，当行业对粉体细度提出D50＜2μm甚至更严苛要求时，大型研磨设备中的细胞磨系列几乎成了标配方案。

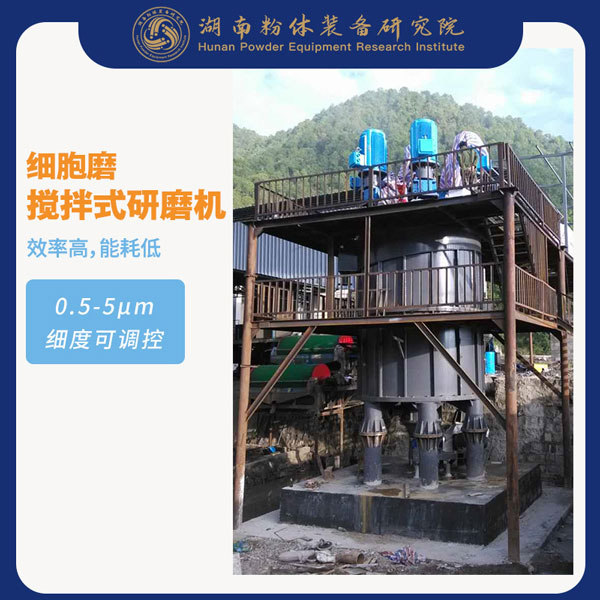

湖南粉体细胞磨—搅拌式研磨机，大型湿法超细研磨的主力机型

湖南粉体装备研究院有限公司在细胞磨领域布局了三种差异化结构：涡轮式、搅拌式和对撞式。这三种类型的共性在于都采用立式安装、湿法闭路循环、介质驱动研磨的技术路线，但在能量传递方式、适用产能范围和最佳细度区间上存在显著差异。选型失误最常见的后果不是"磨不细"，而是"能耗吃不消"或"产能跟不上"，每次遇上的都是产线整体经济性出问题。

下文将逐一拆解三类细胞磨的研磨机理、参数对照、适用场景和选型决策框架。

涡轮式细胞磨：多级涡流盘的"逐级细化"逻辑

结构决定命运：五层涡轮盘的梯度设计

细胞磨—涡轮式研磨机的核心结构是多级合金涡轮盘。这些涡轮盘沿立式筒体轴向排列，每一层涡轮盘承担不同的研磨任务——上层以分散为主，中层以剪切为主，下层以精细研磨为主。盘与盘之间的间距、叶片角度、边缘线速度都经过工艺计算，目的只有一个：让物料在自上而下流动的过程中，逐级经历"粗碎→中碎→精磨"三个阶段的处理。

这种梯度设计带来的好处是能量利用效率高。物料不会在某一层被过度处理，也不会在某一层"打滑溜走"。研磨介质的动能被分层利用，而不是一次性释放。因此涡轮式细胞磨在中等细度（D60-D98 @ 2μm）区间表现出色，电耗为30-160kW级别，适合中低产能的连续化生产。

WRMJ200-WRMJ1500：四款型号怎么对号入座

涡轮式细胞磨提供四个产能梯度的型号：

这里有一个容易被忽视的细节：电耗数据中的最小值对应的是产能上限附近的最优工况，最大值则对应低产能运行时的能耗上浮。涡轮式细胞磨在额定产能50%以下运行时，吨产品电耗会明显上升，因为涡轮盘的空载能量损耗是固定的。所以选涡轮式机型，产能匹配的精度比单纯看参数表更重要。建议实际选型时按目标产能的70%-90%匹配型号，保留弹性空间但不至于长期低负荷运行。

适用场景：非金属矿"细而不贵"的经济方案

涡轮式细胞磨特别适合碳酸钙、滑石、石墨、高岭土、膨润土、云母等非金属矿的湿法超细加工。这些物料的特点是硬度适中（莫氏硬度通常2-5），对杂质敏感度不高，目标细度多在D60-D90 @ 2μm。涡轮式的合金涡轮盘和内衬方案足以应对这类工况，磨耗成本控制在1.1-5.1元/吨，相比更高功率级别的机型有明显的性价比优势。

在云母粉超细加工中，涡轮式细胞磨的逐级研磨特性还有一个额外好处：云母的片状结构在涡轮盘的剪切作用下不易被"砸碎"成无定形颗粒，径厚比保持得更好。这一点对云母粉在涂料和珠光颜料中的遮盖力和光泽度至关重要。

搅拌式细胞磨：大产能工业级主力，从1.8吨到100吨的跨越

多级合金搅拌棒：能量密度决定研磨效率

如果涡轮式细胞磨是"分层递进"，那细胞磨—搅拌式研磨机就是"全域强攻"。搅拌式细胞磨的研磨核心是一根沿立式筒体中心布置的搅拌轴，轴上分布多级合金搅拌棒。搅拌棒以10-20m/s的线速度旋转，带动腔体内60%-90%填充率的研磨介质，在整个研磨腔内形成均匀的高密度能量场。

这种结构的关键差异在于：涡轮式靠"层"做功，搅拌式靠"全域搅拌"做功。后者的能量分布更均匀，单个颗粒在腔体内经历的有效碰撞次数更多，所以同样细度目标下，搅拌式细胞磨的处理能力远超涡轮式。但代价是更高的装机功率和更严格的冷却要求——WRMJ80000型（1200KW）和WRMJ100000型（1750KW）需要独立的水冷循环系统维持浆料温度。

WRMJ1500-WRMJ100000：从工业级到超大型

搅拌式细胞磨的产能跨度是三类中最大的，从1.8吨/小时一直到100吨/小时：

注意一个重要的参数拐点：WRMJ80000和WRMJ100000的2μm细度指标变成了D30-D50，而不是D60-D98。这说明超大型搅拌式细胞磨的主要应用场景并非追求极高的2μm占比，而是以"大通量+合理细度"为目标，在电耗和产能之间找到最优平衡。如果目标是D90 @ 2μm，选择WRMJ6000或更大容量机型前面几款即可。

适用场景：新能源电池材料的核心研磨装备

搅拌式细胞磨是目前国内磷酸铁锂（LFP）正极材料湿法研磨的主力设备。磷酸铁锂的前驱体研磨对粒径分布有严格的要求——D50需控制在0.5-2μm之间，且粒径分布宽度（span值）要尽可能窄。搅拌式细胞磨凭借均匀的能量场分布和动态分离系统，恰好满足这一要求。

此外，氧化铝、氢氧化铝、硅酸锆、稀土氧化物、磁性铁氧体等电子材料和功能陶瓷原料，也都依赖搅拌式细胞磨实现亚微米级的均匀分散。全密闭结构配合惰性气体保护选项，还能处理对氧气敏感的金属粉末材料——这对于高镍三元材料等下一代电池材料的研磨尤为重要。

对撞式细胞磨：介质对撞的"能量聚焦"策略

两级聚氨酯盘的独特设计

细胞磨—对撞式研磨机的结构与前两类有本质区别。它的研磨能量不是来自涡轮盘的"层间剪切"或搅拌棒的"全域搅拌"，而是通过转子驱动两组研磨介质在密闭腔体内高速对撞产生。转子线速度达到15-30m/s时，介质与介质的直接碰撞产生极高的瞬时能量密度，足以在毫秒级时间内将物料颗粒击碎至亚微米级别。

具体来说，对撞式细胞磨采用两级耐磨聚氨酯盘结构，内衬为耐磨陶瓷。物料从进料口进入后，首先被一级盘加速至高速，然后与二级盘驱动的反向介质流发生对撞。这种"正面硬刚"的能量传递方式效率极高，颗粒在一次对撞中可以获得远超搅拌式多次剪切累积的破碎能量。

WRMJ6000-WRMJ20000：四款型号的中大型定位

对撞式细胞磨的吨产品电耗在三类中是最低的，最低可达15KW·h/t。这个数据背后是"对撞能量传递效率高"这一物理特性——介质的动能几乎全部转化为物料的破碎能，而不是像搅拌式那样有相当一部分被浆料的粘性阻力消耗掉。同时磨耗成本也很低，1.1-2.5元/吨的水平意味着对撞式细胞磨在处理高硬度物料时具有明显的成本竞争力。

适用场景：高硬度物料和热敏感材料的"精细活"

对撞式细胞磨最突出的优势在于处理高硬度、难粉碎物料。石英砂、硅酸锆、氧化锆这类莫氏硬度7以上的物料，在涡轮式和搅拌式细胞磨中研磨效率会明显下降——不是因为磨不细，而是磨耗成本飙升。但对撞式的介质-介质直接对撞模式，研磨能量的传递绕过了"介质-内衬"的摩擦环节，对设备本体的磨损显著降低。

另一个独特优势是热敏感材料的处理。对撞式细胞磨的腔体内物料停留时间短，加上介质对撞的能量集中在颗粒破碎瞬间释放而非持续加热浆料，所以整体温升较低。配合水冷却装置后，完全可以胜任药物纳米粒、脂质体等温度敏感的生物医药材料的超细制备。物料在研磨过程中不与金属接触（内衬为耐磨陶瓷），保证了高纯度要求。

此外，对撞式支持上进料上出料、下进料上出料、上进料下出料三种进出料方式，产线布局灵活度比前两类更高。

三类细胞磨横向对比：一张表看清差异

从这张表可以清晰地看到：选涡轮式，是因为产能不大（3吨以下），细度要求不高（D60级别），在意设备投入成本；选搅拌式，是因为产能要求大（5吨以上），需要粒径分布窄，主要用于新能源和电子材料领域；选对撞式，是因为物料硬、电耗敏感，或者对温升有严格要求。

五步选型框架：回答五个问题就够了

实际选型时，建议按照以下五个问题依次过滤：

第一步：目标细度是多少？

• D60-D98 @ 2μm：三类都可以 → 进入第二步
• D30-D50 @ 2μm：需要搅拌式WRMJ80000以上 → 直接锁定

第二步：单线产能要求多大？

• 3吨/小时以下：涡轮式或对撞式 → 进入第三步
• 3-8吨/小时：搅拌式或对撞式 → 进入第四步
• 8吨/小时以上：只能选搅拌式 → 直接锁定

第三步（小产能路线）：物料硬度如何？

• 莫氏硬度2-5（碳酸钙、滑石、云母）：涡轮式，设备投资和运营成本更低
• 莫氏硬度5-7（石英砂、硅酸锆）：对撞式，磨耗成本优势明显
• 热敏感物料（药物、生物材料）：对撞式，温升控制更好

第四步（中产能路线）：对电耗的敏感度？

• 电费在成本中占比高：选对撞式（15-35 KW·h/t）
• 电费可接受，需粒径分布窄：选搅拌式

第五步：场地和产线布局限制？

• 对进出料方向有特殊要求：对撞式（三种进出料方式可选）
• 高度限制严格：涡轮式（立式安装但筒体较短）

这个框架覆盖了90%以上的选型场景。遇到特殊情况——比如同时追求低电耗和大产能——就需要在实验室做物料研磨试验，用实测数据验证量产可行性。

六大常见问题

Q1：进料粒度为什么有严格要求（45μm-1mm）？

细胞磨的本质是"精磨设备"而非"初碎设备"。如果进料粒度过大，研磨介质无法将足够能量集中传递到大颗粒上，破碎效率会断崖式下降。实践中，上游通常会配置一台颚式破碎机或对辊破碎机进行预破碎，确保进入细胞磨的物料已经控制在1mm以下。45μm的下限要求则是为了避免过细进料导致研磨介质空转——介质与介质之间的碰撞耗能而无物料可磨。

Q2：固含量50%-70%是怎么定的？

这是经过大量工艺验证的"黄金区间"。低于50%固含量，浆料太稀，介质之间的能量传递效率下降，颗粒"躲"在介质间隙中未被充分研磨；高于70%固含量，浆料粘度过高，介质运动受阻，同样降低研磨效率。具体在这个区间内选哪个值，取决于物料本身的流变特性——片状物料（如云母）偏下限，粒状物料（如碳酸钙）偏上限。

Q3：一台设备能同时实现研磨和分散吗？

可以，这正是细胞磨相比传统球磨机的核心优势之一。搅拌式和对撞式细胞磨在研磨过程中，浆料始终处于湍流状态，团聚体被打散的同时实现颗粒的均匀分散。但需要注意的是，分散效果的好坏还与分散剂的选择和添加时机直接相关。分散剂应在研磨初期加入，借助设备的剪切力将分散剂均匀吸附在新生颗粒表面。

Q4：设备连续运行寿命8000小时意味着什么？

8000小时是搅拌式细胞磨搅拌器和内衬的标称寿命，折合约11个月（按每天24小时）。实际寿命取决于物料硬度和研磨介质种类。处理碳酸钙等软质物料时寿命可超过12000小时；处理石英砂等硬质物料时可能缩短至5000-6000小时。这个数据在选型时对应的是年度维护预算的编制依据。

Q5：涡轮式和对撞式有什么本质区别？

可以这样理解：涡轮式是"磨"——通过剪切和挤压将颗粒逐层剥落；对撞式是"砸"——通过高速碰撞将颗粒一次性击碎。"磨"的优势是粒度可控、分布窄；"砸"的优势是能量效率高、电耗低。选哪种取决于物料本身的脆性和硬度——脆性物料用"砸"（对撞式）效率更高，韧性物料用"磨"（涡轮式）效果更均匀。

Q6：细胞磨能直接出干粉吗？

不能。细胞磨是纯湿法设备，出料形态是浆料而非干粉。如果需要干粉产品，必须在后端配套压滤、干燥、解聚打散等工序。这一整套"湿法研磨+后处理"的产线布局是湿法工艺的固有特点，需要在一开始就把后段设备的投入和运营成本纳入计算。

从实验室到量产：工艺放大的关键路径

细胞磨的工艺放大不是简单的"换台大机器"。以磷酸铁锂正极材料研磨为例，实验室阶段可能用一台实验型砂磨机完成，目标D50≈1μm，浆料产量0.01吨/小时。到了中试阶段（0.1-0.5吨/小时），就需要切换为WRMJ200涡轮式或小型搅拌式细胞磨来验证工艺参数的放大效应。

关键的放大参数有三个：

1. 介质尺寸：实验室用小直径介质（0.3-0.5mm）在量产机型中容易发生堵塞分离系统的问题，需要同步放大介质直径至0.8-1.2mm
2. 停留时间：量产机型的腔体容积大，物料平均停留时间延长，可能导致"过磨"——需要提高进料流速或降低介质填充率来补偿
3. 冷却能力：量产机型单位时间产热量指数级增长，冷却系统必须重新核算，不能按产能比例简单缩放

湖南粉体装备的大型研磨设备产品线涵盖了从WRMJ200到WRMJ100000的完整产能梯度，意味着从中试到万吨级量产可以在同一技术体系内完成放大，工艺参数的可迁移性更高——这在更换设备品牌时往往是最大的隐性成本来源。

细胞磨不是什么"神奇设备"，它的价值在于用正确的力学方式解决了粉体湿法超细研磨中的三大核心矛盾：能量传递效率、粒径分布控制和连续化生产稳定性。涡轮式、搅拌式、对撞式三种结构各有侧重，没有绝对的优劣之分——选对类型的标准只有一个：用最低的综合成本（设备+电耗+磨耗+维护）满足目标细度和产能要求。

对于正在规划湿法超细研磨产线的用户，建议先把物料样品送到实验室跑一圈，用实测的研磨曲线指导选型，而不是凭参数表"目测"决策。参数表给的是理论区间，物料特性给的才是真实答案。
