珠磨机研磨腔壁厚——被忽视的散热关键变量

在湿法超细研磨工艺中，砂磨机（珠磨机）是不可或缺的核心设备。当锆珠在研磨腔内以每秒10米以上的线速度剧烈运动时，机械能转化为热能的效率极高——粗略估算，一台功率1.1kW的实验室砂磨机，超过70%的输入能量最终都会以热量的形式积聚在研磨腔和物料中。

这个热量如果不能及时导出，会带来三方面的问题：物料温度升高导致溶剂挥发、粘度变化甚至材料热降解；研磨介质和腔体材料的热膨胀导致配合间隙变化；长期高温加速密封件和轴承的老化。因此，研磨腔的散热设计是砂磨机工程设计中最为关键的课题之一。

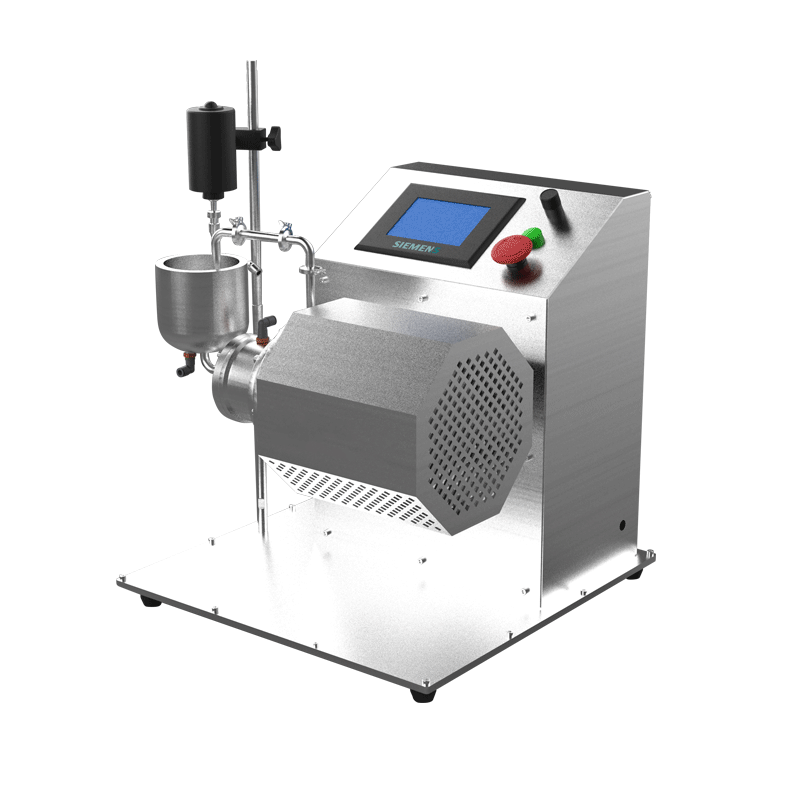

湖南粉体装备研究院有限公司生产的实验型卧式棒销纳米砂磨机（TC-FT0.3）在研磨腔材质选择上提供了碳化钨、聚氨酯、氧化锆、碳化硅、氮化硅等多种方案，其中聚氨酯（塑胶）研磨腔因其优异的耐磨性和无金属污染特性，在新能源材料和电子浆料研磨领域使用广泛。但聚氨酯的一个先天不足就是导热系数远低于金属和陶瓷材料，这使得塑胶罐壁厚设计成为影响散热效率的关键瓶颈。

研磨腔热量来源与传导路径

珠磨机运行过程中，热量主要来自三个源头：

研磨介质之间的碰撞发热。高速旋转的转子带动锆珠在研磨腔内做剧烈的不规则运动，锆珠之间的碰撞和摩擦产生大量热量。这部分热量约占整个系统产热的50%-60%，是散热的重点。

物料剪切发热。物料颗粒被夹在锆珠之间受到剪切和挤压时，颗粒内部的分子链被拉伸和断裂，这一过程同样产热。尤其是高粘度物料，内摩擦产生的热量不可忽略。

机械传动发热。电机、轴承、机械密封等传动部件运行时产生的热量，虽然主要分布在设备外部，但仍有一部分通过主轴传导至研磨腔。

这些热量通过两条路径向外散发：一是经由研磨腔壁传导至夹套冷却液，由冷却液带走（这是主散热通道）；二是通过研磨腔外表面与周围空气的对流和辐射散热（辅助通道）。塑胶罐的壁厚直接影响第一条主散热通道的传导效率。

傅里叶导热定律视角下的壁厚分析

根据傅里叶导热定律，在稳态条件下通过一维平壁的热流密度为：

q = k × $T₁-T₂$ / δ

其中q是热流密度（单位面积单位时间通过的热量），k是材料的导热系数，T₁-T₂是壁两侧温差，δ是壁厚。

从这个公式可以直观看出：壁厚δ越大，热流密度q越小——也就是说，在同样温差下，厚壁塑胶罐传导到冷却液的热量更少。这是塑胶罐壁厚设计的核心矛盾：壁厚需要足够大才能保证结构强度和耐压能力，但同时壁厚越大散热越差。

聚氨酯研磨腔的导热特性

不同材质研磨腔的导热系数存在数量级的差异：

从表中可以看出，聚氨酯的导热系数仅为不锈钢的约1/100，是氧化锆的约1/10。这意味着同样壁厚条件下，聚氨酯罐的散热能力天然处于劣势。因此，在塑胶罐的设计中，壁厚需要比金属罐更薄才能维持可接受的传热效率。

壁厚对实际研磨温度的影响——理论推算

以一个简化模型进行定量分析：假设研磨腔为内径80mm、长度200mm的圆柱形腔体，运行功率1.1kW，产热功率约0.8kW（约70%的能量转化），冷却液温度25℃，目标将物料温度控制在45℃以下。

壁厚分别取5mm、8mm和12mm三种方案，计算稳态下所需的温差和实际能达到的壁温：

当壁厚为5mm时，通过腔壁的热阻约为0.025 K·m²/W（按聚氨酯k=0.25计算，有效传热面积约0.05m²），腔内外温差约20℃，意味着当冷却液为25℃时，腔内壁温度约45℃——刚好在目标范围边缘。

当壁厚增加到8mm时，热阻增加到约0.04 K·m²/W，腔内外温差约32℃——腔内壁温度可能达到57℃左右，明显超出控制目标。

当壁厚增加到12mm时，热阻约0.06 K·m²/W，温差约48℃——腔内壁温度可能超过70℃。这个温度对于大多数有机溶剂体系来说已经过高，不仅会导致溶剂大量挥发，还可能引起物料的热降解。

这个简化计算清晰说明了壁厚对散热的关键影响。虽然实际工况中还有其他散热路径（如物料自身通过出料带出部分热量），但主散热通道——腔壁传导——的效能随壁厚增加而显著衰减的趋势是确定的。

塑胶罐壁厚的工程权衡

在湖南粉体装备研究院的砂磨机系列产品中，研磨腔壁厚设计并非单一数值，而是根据不同物料类型和使用场景做了差异化处理。

**薄壁设计（3-5mm）**适用于低粘度物料（如纳米色浆、电子浆料）的短时间批次研磨。薄壁能提供最好的散热效果，但对加工精度要求高，且在装拆和清洗时需要更加小心，避免变形或磕碰。

**标准壁厚（6-8mm）**是最常用的折中方案。配合夹套冷却系统，可以满足大多数实验和中试规模的研磨散热需求。TC-FT0.3实验型砂磨机提供的聚氨酯研磨腔即属于此类设计，在1.1kW功率下，配合常温冷却水即可将物料温度控制在工艺要求的范围内。

**厚壁设计（10mm以上）**主要用于需要高耐压或特殊安装结构的大尺寸生产型设备。这种情况下通常需要更强大的冷却系统来补偿散热短板——比如增大冷却液流量、降低冷却液温度（使用冷水机而非自来水）或者采用双夹套冷却结构。

夹套冷却设计的配合策略

既然塑胶材质本身的导热能力无法改变，那么提升冷却效率的关键就在于两个方向：减小热传导路径（即减薄壁厚）和在夹套侧提高对流传热系数。

冷却液流速的优化

增加夹套内冷却液的流速可以有效提高冷却侧的对流传热系数。当流速从0.5m/s提升到2m/s时，对流传热系数大约可以提升3-4倍。但流速过高会增加泵的能耗和管道压力损失，一般取1-2m/s为最佳区间。

夹套间隙的设计

夹套与腔体外壁之间的间隙直接影响冷却液流道的截面积和流速分布。间隙太小则流量不足，间隙太大则流速降低导致对流传热系数下降。通常间隙设计在5-8mm范围内，既能保证足够的冷却液体积流量，又能维持较高流速。

螺旋导流结构

在夹套内设置螺旋导流板，迫使冷却液沿螺旋路径流动，可以增加冷却液在夹套内的停留时间和接触面积，同时消除流动死区。这是一个低成本但效果显著的散热优化手段。

选型建议：什么时候该选塑胶罐？

虽然塑胶罐的散热性能不如金属和陶瓷罐，但在以下场景中它依然是首选：

场景一：绝对禁止金属污染

锂离子电池正极材料（如磷酸铁锂、三元材料）的研磨过程对金属污染极度敏感，即便是ppm级别的铁、镍、铬离子引入都可能严重影响电池的循环寿命和安全性能。这种情况下聚氨酯罐无金属污染的优势远大于其散热短板。

场景二：酸性或腐蚀性物料

某些化工原料（如酸性染料中间体、含氯有机溶剂体系）对金属材质有腐蚀性，长期使用不锈钢罐可能发生点蚀或晶间腐蚀，不仅污染物料还存在安全隐患。聚氨酯优异的耐酸碱性能使其成为这类工况的优选。

场景三：中低硬度物料的研磨

聚氨酯的硬度低于金属和陶瓷，在使用高硬度研磨介质（如氧化锆珠）时，研磨介质对腔壁的磨耗主要集中在介质上而非腔壁上。但如果是研磨碳化硅、氧化铝等高硬度物料，建议优先选用陶瓷罐以免腔壁过快磨损。

在不属于上述特殊场景的情况下，如果需要长时间连续运行或者对出料温度有严格要求，建议优先选择氧化锆、碳化硅等陶瓷材质的研磨腔，其导热系数是聚氨酯的10倍以上，散热能力远超塑胶罐。

珠磨机（砂磨机）塑胶罐的壁厚设计是一个经典的工程权衡问题：壁厚减薄有利于散热但牺牲强度，增厚保证了结构可靠性但恶化了散热。5-8mm是聚氨酯研磨腔较优的壁厚区间，配合合理的夹套冷却设计（冷却液流速1-2m/s、夹套间隙5-8mm、螺旋导流结构），可以将研磨腔温度控制在工艺允许的范围内。

湖南粉体装备研究院的实验型卧式棒销纳米砂磨机（TC-FT0.3）提供了多种研磨腔材质可选，用户可根据物料特性和温控需求灵活配置。如需了解完整的砂磨机产品线和研磨系列设备，可访问湖南粉体装备研究院官网查看。
