行星球磨机型号大全｜QM系列参数对比

行星球磨机有多少种型号？一张表看明白

凡是进过实验室、跟粉体打过交道的人，大概率都见过行星球磨机。但同样是四个罐子围着一个大转盘转，市面上型号能从桌上迷你款一直排到生产车间里两吨重的大铁疙瘩。选型时一看到XQM、QXQM、WXQM、XQM-A这些代号，很多人就懵了——到底哪个系列对应什么应用场景？

湖南粉体装备研究院有限公司（简称湖南粉体装备）旗下的行星球磨机产品线覆盖了从实验室0.4L到量产型200L的完整谱系，主力系列包括立式方形行星球磨机XQM系列、立式半圆行星球磨机XQM-A系列、360°旋转全方位行星球磨机QXQM系列以及卧式轻型球磨机WXQM系列。四个系列的定位、结构设计、适用场景各不相同。下面逐一拆解每个系列的参数，教你一眼看懂该选哪个。

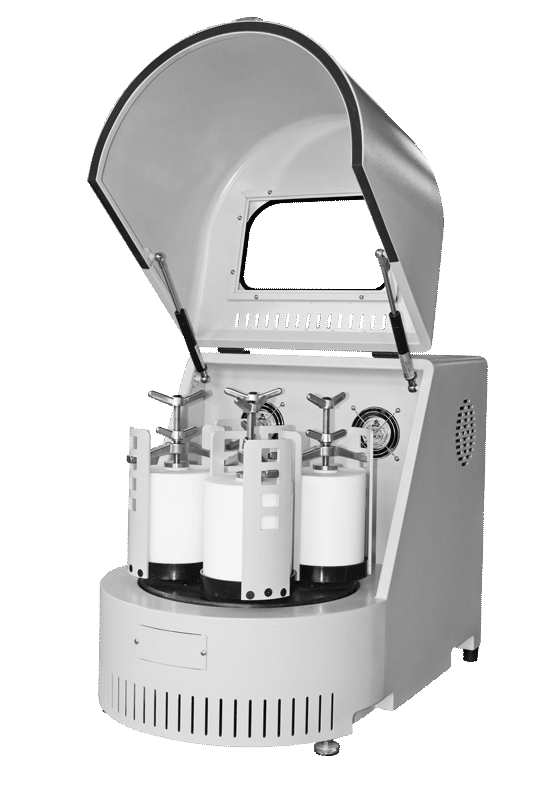

立式半圆行星球磨机（实验室型）外观展示

XQM系列：立式方形行星球磨机（主力军）

XQM是湖南粉体装备行星球磨机产品线中型号最全、覆盖面最广的一个系列。从桌上型0.4L到工业级200L，共计14款型号一字排开，几乎能覆盖从高校实验室到中试车间再到批量生产的全部需求。

XQM的核心设计思路是"方形机身+立式行星盘"。方形外壳由高精密模具冲压成型，兼顾了结构刚性和外观简洁度。行星盘整体铸造成型，传动齿轮选用特殊材质精密加工，运行噪音可控制在60分贝以下（实验款）至68分贝（生产款）。

XQM系列实验款参数（0.4L-16L）

实验款XQM系列的技术细节值得注意的有几点：第一，公转与自转的转速比为1:2，这是行星球磨机研磨效率的核心参数——自转速度始终是公转的两倍。第二，XQM-0.4由于体积小巧（35kg），可直接放在实验台上操作，特别适合高校课题组单次处理百毫克至几十克级样品。第三，XQM-1、2、4三款共用同一机身平台（100kg，760×470×580mm），仅罐体规格不同，这给了实验室选型很大的灵活性——如果预算允许，直接选XQM-4，既能装大罐也能装小罐，一步到位。

XQM系列生产款参数（20L-200L）

从20L跨入生产型，XQM的变化是系统性的：电源从220V单相切到380V三相，转速比从1:2调整为1:1.5，控制方式升级为触控屏PLC一体机。XQM-200自重2725kg、22kW电机，已经属于中型工业设备范畴，需要配置吊装和振动筛分出料装置。

一个容易忽略的细节：生产款XQM的转速比是1:1.5，而实验款是1:2。这意味着大容积球磨罐在高速自转时会产生巨大的离心力矩，1:1.5的降速比是工程上对安全性与研磨效率的平衡选择。

XQM-A系列：立式半圆行星球磨机（颜值派）

XQM-A跟XQM最直观的区别是外观——半圆形外壳设计，比XQM的方盒子看起来更精致。但这个系列的变化不止于颜值。

半圆机身设计带来了两个实际好处：一是内部空间利用率更高，同样规格的XQM-A比XQM体积更紧凑；二是气流通道更顺畅，有利于电机散热。另外，XQM-A采用了高精密模具冲压成型的外壳，传动齿轮为特殊材质精密齿轮，整体运行安静平稳。

XQM-A系列完整参数

XQM-A系列只覆盖到16L，定位纯粹是实验室级。核心参数与XQM实验款基本一致（同样1:2转速比），但在同等容积下的重量更轻——比如XQM-1是100kg，XQM-1A只有80kg。对于实验室空间紧张或需要频繁搬动设备的场景，这个20%的减重是有实际意义的。

全部型号均支持配置真空球磨罐，可在真空状态下研磨。运行时间最长可设定9999分钟（约167小时），正反交替运行时间可在1-999分钟间调节。标配变频调速和LED显示。

QXQM系列：360°旋转全方位行星球磨机（全能型）

如果XQM和XQM-A是"二维"研磨，那QXQM就是"三维"的——它在行星运动的基础上增加了行星盘整体的360°翻转功能。球磨罐不只是公转+自转，而是在立体空间内做多维多向运动。

这个设计的物理本质是破坏研磨死区。普通行星球磨机在长时间运转后，罐内物料容易因为重力偏析堆积在罐底某侧，形成"沉底"或"粘罐"现象。QXQM的翻转机构让罐体姿态不断变化，磨球和物料的运动轨迹更加无序化，研磨均匀度显著提升。

QXQM系列完整参数

QXQM有两个值得特别关注的技术特征：第一，增加了翻转电机，带刹车锁止功能，可停在任意翻转角度。这在实际操作中很有用——比如装卸球磨罐时，可以先翻转到最顺手的位置锁死，不必在固定角度下费力操作。第二，QXQM的重量比同容积XQM重得多——QXQM-2自重317kg，而XQM-2才100kg。多出来的两百多公斤大部分是翻转机构和加固框架的重量。这意味着QXQM对安装地面的承重有更高要求，不是随便一张实验台能承受的。

出料粒度方面，QXQM与XQM一样最低可达0.1μm，但翻转功能的加持让它在纳米粉体和易粘罐物料的研磨中表现更优。

360°旋转全方位实验行星球磨机研磨原理示意

WXQM系列：卧式轻型球磨机（沉底克星）

WXQM是四个系列中最特别的一个——它的球磨罐是"躺着转"的。竖直行星盘上对称安装四个卧式球磨罐，罐体没有固定的平面底。研磨过程中，磨球除了受公转和自转离心力，还受到自身重力作用，运动轨迹天然更加无序。

这个设计的最大卖点是解决物料沉底问题。在某些物料的球磨过程中——特别是密度较大或粘性较高的粉料——普通立式球磨机的罐底总是积存一层已被反复研磨但仍混不匀的粉。WXQM取消了"底面"这个概念，物料无处可沉，研磨均匀度自然提升。

WXQM系列完整参数

WXQM目前只有四个型号（1L-6L），定位明确：实验室小批量样品的快速研磨。四款型号共用同一台0.75kW电机和86kg机身，差别仅在于罐体规格。所有型号都支持配置真空球磨罐，具备定时、正反转交替运行、断电记忆功能。

WXQM的外壳采用工业设计造型，数控加工工艺，精致紧凑。控制面板可选微电脑触摸屏PLC一体机。对实验室用户而言，WXQM是一个轻量级的"防沉底"解决方案——不必上QXQM那种317kg起步的重型设备，86kg就能获得显著的研磨均匀度改善。

四大系列对比总结

从应用场景的维度，四个系列的定位非常清晰：

**XQM（立式方形）**是基准选择，型号最全、覆盖面最广。如果你的需求是"常规研磨，不知道选哪个好"，从XQM入手最稳妥。实验级0.4L至16L适合高校和企业研发实验室，生产级20L至200L适合中试和量产。

**XQM-A（立式半圆）**是XQM的"精装版"——同等性能下机身更轻、外观更精致，适合对实验室空间和颜值有要求的用户。16L封顶，纯实验室定位。

**QXQM（全方位）**是"进阶版"——加了360°翻转功能，从根本上解决了物料沉底和粘罐问题。适合对研磨均匀度有极致要求的场景，尤其是纳米粉体制备、高粘度物料处理。但体积大、重量重，对场地有要求。

**WXQM（卧式轻型）**是"轻量级防沉底"方案——用小成本换取大收益。适合实验室中需要解决沉底问题但预算或空间有限的情况。

从参数层面，几个关键指标的对比：

行星球磨机的通用技术特征

四个系列虽然设计各有侧重，但在核心技术特征上是相通的：

工作原理：主转盘驱动四个球磨罐绕中心轴公转，同时各罐绕自身轴心反向自转。罐内研磨球在离心力、科里奥利力的复合作用下高速撞击物料，通过冲击、剪切和摩擦实现粉碎。这种"公转+自转"的行星运动机制所提供的能量密度远超传统滚筒球磨机。

研磨介质：行星球磨罐可适配多种材质——不锈钢、刚玉（氧化铝）、氧化锆、玛瑙、尼龙、聚四氟乙烯、聚氨酯、硬质合金等。选罐原则根据物料特性和污染要求：怕铁污染选氧化锆或玛瑙，怕酸碱腐蚀选聚四氟乙烯或尼龙，耐磨要求极高选硬质合金。

出料粒度：全系列标称最小出料粒度可达0.1μm，但实际效果取决于物料硬度、研磨时间、球料比、研磨球粒径等参数。一般来说，硬脆材料（如石英、碳化硅）更容易达到亚微米级，韧性材料（如金属粉末）则需要更长的研磨时间。

控制方式：实验款采用LED显示+变频调速，生产款升级为触控屏PLC一体机。所有型号均支持正反转交替运行（防止研磨盲区）、定时关机和断电记忆功能。运行总时间最长可设9999分钟。

选型决策五步法

面对四个系列35款型号，选型时可以按以下五步来：

第一步：确定容积需求。 先算清楚单次处理的样品量。规则是装料量（物料+研磨球）不超过罐体容积的三分之二。如果每次需要处理1kg物料，物料密度按2.5g/cm³估算，体积约400mL，加上同等体积的研磨球，单罐至少需要1200mL——对应总容积约4.8L，选XQM-4或XQM-8即可。

第二步：判断是否需要防沉底。 如果你的物料具有以下特征之一：密度显著大于研磨球、容易粘壁结块、对均匀度要求极高——那么考虑QXQM或WXQM。前者适合中大规模，后者适合小批量低成本。

第三步：选外观和空间适配。 如果实验室空间紧凑或者对设备外观有较高要求，优先考虑XQM-A系列（半圆外观，同容积下更轻更小）。

第四步：选罐体材质。 这是容易被忽略但实际影响极大的环节。不同材质的球磨罐和研磨球组合直接决定了物料是否会被污染以及研磨效率。湖南粉体装备提供完整的行星式球磨罐系列，包括氧化锆、刚玉、玛瑙、不锈钢、尼龙、聚四氟乙烯、聚氨酯、硬质合金等材质，以及研磨球配件，选型时可一并咨询。

第五步：考虑扩展性。 如果预算允许且场地够大，建议选比当前需求大一号的型号。一个2L的球磨机可以通过换小罐当0.5L用，但1L的机器永远装不下2L的罐。XQM-1/2/4三款更是共用同一机身，选XQM-4可以从250mL一路用到1L罐，灵活性最高。

常见问题解答

Q：行星球磨机能磨到纳米级吗？

理论上可以，但需要满足三个条件：高转速（≥500rpm）、小粒径研磨球（如0.1-0.3mm氧化锆珠）、足够的研磨时间（通常需要数小时到数十小时）。实际能达到的粒径还取决于物料本身的脆性和硬度。对于大多数陶瓷粉末（氧化铝、氧化锆等），XQM系列在最优参数下可以将D50控制在0.1-0.5μm。

Q：干磨和湿磨哪个效果好？

湿磨通常可以获得更细的出料粒度和更窄的粒径分布。液体介质（水、乙醇、丙酮等）的作用是分散物料、带走热量、减少团聚。但如果后续需要干燥工序，或者物料对水/溶剂敏感，则只能选择干磨。WXQM和QXQM在干磨中表现更好，因为其无序化运动减少了干粉的团聚倾向。

Q：四罐一定要装四个吗？

不用。四个工位可以只装两罐，但需要注意配重平衡——必须对角安装，两罐的物料和磨球总重需要一致。如果只做一个样品，另一个对角罐需要装等重的配重物。

Q：转速越高越好吗？

不是。转速的选择取决于罐体容积、研磨球材质和物料特性。大罐高转速会产生过大的离心力，可能损坏轴承甚至导致罐体飞出。各型号的转速上限已经在设计阶段根据安全性做过计算，不建议超速运行。另外，对于某些热敏物料，过高的转速会导致罐内温度急剧升高，可能引起物料变质。

Q：真空球磨和普通球磨有什么区别？

配置真空球磨罐后，可以在真空或惰性气体保护下进行研磨。这对于易氧化物料（如金属粉末、电池材料）和需要避免空气污染的高纯材料制备至关重要。四个系列均支持选配真空球磨罐。
