球磨机样品量太少怎么办？XQM-0.2微型行星球磨机解决方案

极小量样品研磨的真实困境：为什么传统球磨机做不了微量实验

在材料科学的日常研究中，"样品太少"是一个比"研磨不够细"更棘手的难题。一块新合成的单晶材料只有几十毫克，一批珍贵催化剂前体仅够装半个试管，一组从深海钻探取回的矿物样品总量不足1克——这些都是真实存在于实验室中的困境。样品量少到连常规球磨罐的底部都填不满，研磨球在空荡荡的罐体里乱撞，物料被研磨球带走粘附在罐壁和球体表面，根本无法形成有效的碰撞研磨循环。

传统行星球磨机的最小罐体规格通常是500ml，装入物料后还需要填充足够数量的研磨球（球料比5:1至10:1），这意味着至少需要50-100g的样品量才能启动一次有效研磨。对于样品量只有10-50mg的研究团队来说，传统球磨机根本不是可选项——大罐体+大研磨球的组合只会把珍贵样品全部甩到罐壁上，研磨效率接近于零，研磨后的样品回收率更是惨不忍睹。

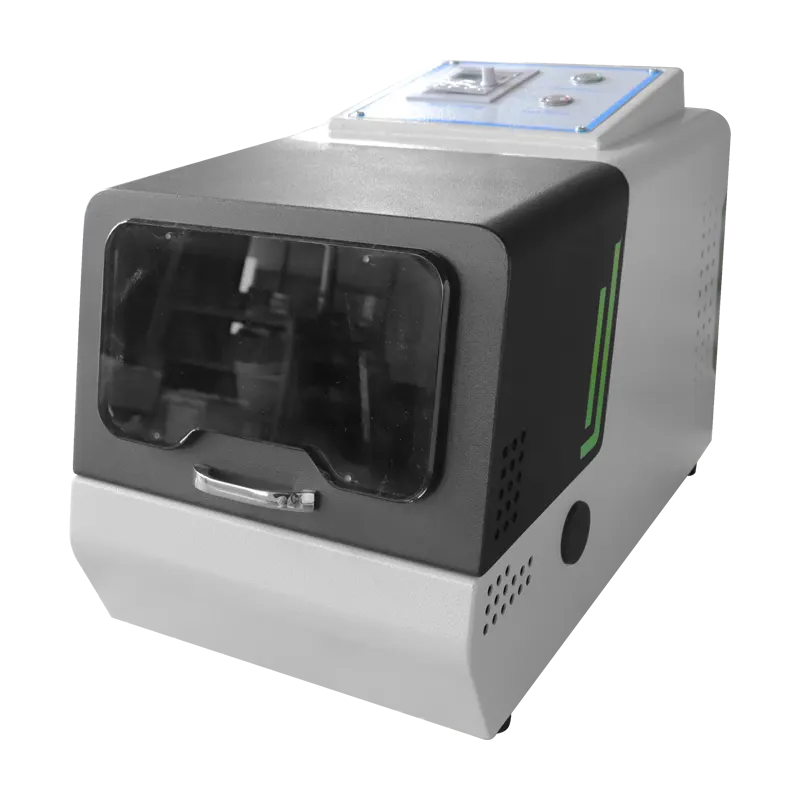

XQM-0.2微型行星式球磨机——专为极小量样品设计的研磨利器

XQM-0.2微型行星球磨机的出现，彻底改变了这一局面。公称容积仅0.2L，适配50-100ml微型球磨罐，4工位并行设计，专为毫克级到几十克级样品的超细研磨和高纯混合而打造。它不是一台"缩小版"的普通球磨机，而是从罐体规格、研磨球尺寸、转速参数到整机结构都针对微量样品需求做了系统性优化的专用设备。

微量样品研磨失败的三大根因分析

根因一：球料比失衡——大罐配小样，研磨球"空跑"

球料比（研磨球总质量与物料质量的比值）是行星球磨研磨效率的核心参数。最佳球料比通常为5:1至10:1，即研磨球的总质量应该是物料质量的5到10倍。这个比例的物理意义在于：足够数量的研磨球形成密集的碰撞网络，物料颗粒在球与球之间被反复碰撞和挤压，从而实现高效粉碎。

当样品量只有50mg，而罐体容积为500ml时，要维持5:1的球料比，研磨球的总质量仅为250mg——这大约相当于2-3颗5mm氧化锆球的质量。2-3颗球在一个500ml的大罐里，碰撞频率极低，研磨效率近乎为零。如果增加球的数量来提升碰撞频率，球料比就会飙升到50:1甚至100:1，球与球之间疯狂碰撞但几乎没有物料可以研磨，大量碰撞能量白白浪费，球体磨耗却急剧上升。

XQM-0.2的解决方案：使用50-100ml微型球磨罐，搭配0.5-10mm小直径研磨球。在100ml罐中装入50mg样品和250mg研磨球（约50颗2mm氧化锆球），球料比为5:1，球的碰撞密度足够高，物料被有效夹在球与球之间反复研磨。罐体与样品量的匹配是微量研磨成功的物理基础。

根因二：物料粘壁——样品太少，全部粘在罐壁上

行星球磨机的高速旋转使物料在罐内受到强大的离心力作用。微量样品（几十毫克）在离心力驱动下很容易被甩到罐壁上形成薄层，研磨球无法将这些薄层物料从壁面剥离并重新纳入碰撞研磨循环。粘壁后的物料实际上已经脱离了研磨过程——球在罐内空转，物料在壁面静止，两者之间没有有效碰撞。

粘壁问题在以下工况下尤为严重：

• 湿法研磨：微量样品+少量溶剂形成稀浆，离心力将浆料甩到壁面，形成粘性薄膜
• 粘性物料：高分子聚合物、药物粉末等本身具有粘附性，更易粘壁
• 热敏性物料：研磨产生的局部高温使物料软化粘附在壁面上

XQM-0.2的解决方案：微型罐体的内壁面积小（100ml罐的内壁面积约100cm²，而500ml罐约300cm²），物料粘壁的比例相对较低。同时，小罐体中研磨球的碰撞密度高，球体频繁撞击壁面，可以有效将粘附物料重新剥离回研磨循环。对于特别容易粘壁的物料，还可以选择聚氨酯罐或聚四氟乙烯罐（内壁光滑、粘附性低）。

根因三：回收率过低——研磨完了，样品找不到了

微量样品研磨后的回收是另一个老大难问题。研磨球和罐壁上残留的物料（粘附层、嵌入球体微孔中的粉末）占总物料量的比例，随样品量减少而急剧上升。50mg样品研磨后，球壁残留可能达到10-20mg，回收率仅60%-80%；而100g样品研磨后，残留比例通常<2%，回收率>98%。

回收率低意味着：研磨后拿到的样品量比研磨前还少，实验数据不可靠，后续分析无法进行。对于珍贵的前沿材料（如新合成的超导材料、稀有矿物、昂贵药物活性成分），10mg的损失都可能让整个实验无法继续。

XQM-0.2的解决方案：

• 微型罐体易于清洗：100ml罐的容积小、壁面面积小，清洗方便。使用匹配罐体材质的清洗溶剂（如玛瑙罐用蒸馏水、不锈钢罐用乙醇）进行超声波清洗5分钟，即可将壁面残留回收。
• 研磨球尺寸匹配：使用0.5-3mm微球研磨微量样品，球体表面微孔小、粘附量少。研磨结束后用筛网将球与物料分离，再用溶剂冲洗球体回收残留粉末。
• 专用回收方案：对于极珍贵样品，可在研磨前在罐壁涂覆一层惰性保护膜（如硅油），研磨后保护膜与物料一同取出，避免物料直接粘附在罐壁上。

XQM-0.2的完整技术方案：从设备到配件的微量研磨系统

XQM-0.2主机技术参数

XQM-0.2微型行星球磨机的核心参数设计，每一项都服务于微量研磨的特定需求：

XQM-0.2的参数设计逻辑清晰：公称容积0.2L是微量研磨的最佳物理空间——既足够容纳研磨球形成有效碰撞网络，又足够紧凑避免物料粘壁和回收困难。4工位设计让研究者可以同时处理4种不同样品（如4种不同配方的前驱体），或设置4组对照实验（如4种不同转速的研磨条件），极大提高微量样品的实验效率。

最高自转速度1160rpm是XQM-0.2的另一核心竞争力。在0.2L微型罐体中，1160rpm的转速为研磨球提供了极高能量密度，碰撞冲击力足以实现纳米级出料粒度（最小可达0.1μm）。虽然罐体小，但研磨能力丝毫不逊于大型号设备——这正是微型设计的精髓：小空间+高转速=高能量密度=高效纳米研磨。

球磨罐与研磨球的微量搭配方案

XQM-0.2可搭配多种材质的微型球磨罐，每种材质对应不同的纯度和应用需求：

氧化锆罐（50-100ml）

• 适用场景：研磨高纯氧化物、陶瓷粉末，对金属污染零容忍的样品
• 优势：磨耗率极低（<0.01%/小时），污染产物ZrO₂与氧化物样品化学兼容
• 注意：氧化锆罐成本较高，适合对纯度要求极高的研究

玛瑙罐（50-100ml）

• 适用场景：研磨大多数非硅基样品，通用性最强的选择
• 优势：成本适中，磨耗产物SiO₂对大多数样品污染可控
• 注意：研磨含硅样品时玛瑙罐会释放Si杂质，不宜选用

不锈钢罐（50-100ml）

• 适用场景：研磨金属和合金样品，或对金属污染不敏感的样品
• 优势：密度大、传热好、成本低，磨耗产物与金属样品同质
• 注意：研磨非金属样品时Fe/Cr/Ni污染严重，回收清洗困难

聚四氟乙烯罐（50-100ml）

• 适用场景：研磨强酸强碱环境中的样品，或极度易粘壁的物料
• 优势：内壁极光滑、化学惰性、几乎零粘附
• 注意：硬度低，不宜研磨硬质物料（PTFE会被磨损）

聚氨酯罐（50-100ml）

• 适用场景：研磨生物样品、食品样品、药物粉末
• 优势：柔软弹性、碰撞缓冲、低噪音、低污染
• 注意：耐磨性较差，适合温和研磨而非高强度粉碎

研磨球的搭配原则与罐体一致——材质与罐体同质，球径根据样品量和目标粒度选择：

• 极微量样品（<100mg） → 0.5-3mm微球组合，球料比10:1至20:1
• 小量样品（100mg-10g） → 3-8mm球组合，球料比5:1至10:1
• 中等量样品（10-30g） → 5-10mm球组合，球料比5:1

球径配比的策略：大球负责粗碎（将原料颗粒打碎到微米级），小球负责细磨（将微米颗粒研磨到纳米级）。两级配比（如70%小球+30%大球）比单一球径的研磨效率高30%-50%。

XQM-0.2S手套箱专用款：空气敏感材料研磨的终极方案

手套箱研磨的实际需求与挑战

在锂/钠电池、金属有机框架（MOF）、特定合金和量子点等前沿材料的研究中，空气敏感是绕不开的核心问题。这些材料在接触空气（氧气和水分）后会发生氧化、水解或结构破坏，导致性能急剧下降甚至完全失效。制备和研磨这些材料，必须在惰性气氛（通常为氩气）保护下进行。

传统方案是把研磨好的样品转移到手套箱中做后续处理，但转移过程本身就引入了空气接触的风险——从球磨罐取出样品、称量、分装，每个步骤都可能让样品暴露在空气中。更根本的问题是：研磨过程本身就需要在惰性气氛中进行——高能碰撞产生的局部高温和新鲜表面，使物料在研磨过程中比静态存放时更易氧化。

XQM-0.2S的设计突破：整机（主机410×220×266mm）可放入手套箱，在完全氩气保护下进行研磨。研磨完成后，样品仍处于惰性气氛中，可直接在箱内进行称量、分装和后续操作，全程零空气接触。

XQM-0.2S的核心技术特征

XQM-0.2S与XQM-0.2常规款在研磨参数上完全一致（公称容积0.2L、4工位、公转60-580rpm、自转120-1160rpm），区别在于整机结构布局：

• 分离式电控箱：电控箱（200×180×240mm）独立于主机，通过穿墙线缆连接。电控箱可置于手套箱外（通过密封穿墙接头连接），或置于手套箱内的预留空间。分离设计的好处：电控箱是主要发热源，将其置于箱外可避免手套箱内温度波动；控制面板在箱外操作更方便，避免箱内操作手套带来的不便。
• 超紧凑主机：主机尺寸410×220×266mm，比常规款缩小了约30%。这个尺寸经过精确计算，确保主机可以顺利通过标准手套箱的过渡舱（通常为直径300mm的圆柱形通道），并在手套箱工作区域内稳定放置。
• 低发热设计：90W电机在小型罐体中工作，发热量有限。主机在手套箱内运行时，箱内温度上升<2°C/小时，不影响手套箱的环境稳定性。

手套箱研磨的完整操作流程

1. 准备工作：在手套箱外将球磨罐装入样品和研磨球，记录初始质量。将XQM-0.2S主机和球磨罐放入手套箱过渡舱，进行抽真空-充氩气循环3次，确保过渡舱内空气完全置换。
2. 箱内组装：在手套箱内取出主机和球磨罐，将球磨罐安装到行星盘上，压紧罐体。确认所有罐体安装稳固后，将电控箱线缆通过穿墙接头连接到主机。
3. 研磨运行：在手套箱外通过电控箱设定转速和时间，启动研磨。研磨过程中可通过手套箱的观察窗监控运行状态。
4. 样品取出：研磨结束后，在手套箱内打开球磨罐，取出研磨后的样品。可直接在箱内进行称量、分装、XRD制样等后续操作。
5. 清洁维护：在手套箱内清洗球磨罐和研磨球（使用箱内准备的清洗溶剂），清洗后的罐体留在箱内备用或通过过渡舱取出。

微量样品研磨的工艺优化策略

转速与时间的精细调控

微量样品研磨的参数优化，比常规量研磨更加精细。因为样品量少，每一分钟的研磨时间都直接影响出料粒度和样品回收率——研磨时间过长会导致过度研磨（纳米颗粒团聚）、样品粘壁加重和研磨球磨耗增加；时间过短则研磨不充分，出料粒度达不到目标。

优化策略：

• 分阶段研磨：先用低转速（200-400rpm）短时间（10-20分钟）粗碎，再用高转速（800-1160rpm）中等时间（30-60分钟）细磨。分阶段比一步到位的研磨效率高20%-30%，同时降低了球磨罐温升和样品粘壁的风险。
• 间歇研磨：设置研磨-暂停交替模式（如研磨10分钟→暂停5分钟→研磨10分钟），暂停期间罐体温度降低，粘壁物料冷缩脱落，重新回到研磨循环中。
• 出料粒度监控：微量样品研磨后，取样做SEM或激光粒度分析（需要极少量样品即可），根据实际粒度数据调整下一批次的研磨参数。

湿法研磨与干法研磨的选择

微量样品研磨中，湿法研磨（加入少量溶剂）往往是更优选择：

• 防粘壁：溶剂的润滑作用使物料不易粘附在罐壁上，样品在罐内的流动性大幅提升
• 降低温升：溶剂吸收研磨产生的热量，罐体温度上升远小于干法研磨
• 提高回收率：研磨结束后，物料+溶剂一起倒出，粘附在罐壁和球体上的残留用少量溶剂冲洗即可回收，回收率可达90%-95%

湿法研磨的溶剂选择原则：

• 水溶性样品 → 蒸馏水或去离子水
• 有机样品 → 乙醇、异丙醇或丙酮
• 空气敏感样品 → 在手套箱内使用脱水脱氧溶剂
• 避免使用与样品发生化学反应的溶剂

干法研磨的优势在于无需后续干燥步骤，研磨结束即可获得干燥粉体，适合对溶剂残留有严格限制的样品（如催化剂前体、电池材料）。但干法研磨的粘壁问题更严重，需要配合间歇研磨和表面处理策略。

球料比的精确设定

微量研磨的球料比需要比常规研磨更精细地调控：

• 硬质物料（Mohs硬度≥7） → 球料比10:1至15:1，更多研磨球提供更强的碰撞能量
• 中等硬度物料（Mohs 3-7） → 球料比5:1至10:1，标准配比
• 软质物料（Mohs≤3） → 球料比3:1至5:1，减少研磨球数量避免过度研磨和样品粘球

球料比过高（>20:1）的后果：研磨球碰撞密度过大，物料被研磨球表面反复粘附和释放，研磨效率反而下降；球体磨耗急剧增加，污染风险上升。

球料比过低（<3:1）的后果：碰撞频率不足，研磨效率低；物料颗粒在罐内自由飞行而非被夹在球间碰撞，研磨时间需要大幅延长。

XQM-0.2的典型应用案例与解决方案

案例一：新型固态电池电解质的机械化学合成

用户痛点：研究团队合成了一种新型硫化物固态电解质（Li₃PS₄），总量仅200mg，对空气极度敏感（遇氧气和水分立即分解），需要在无氧无水环境中研磨至纳米级以提升离子传导率。

XQM-0.2S解决方案：

• 设备：XQM-0.2S手套箱专用款，整机放入氩气手套箱
• 罐体：100ml氧化锆罐（磨耗极低，无金属污染）
• 研磨球：5mm氧化锆球20颗+2mm氧化锆球30颗（两级配比），总质量约7g
• 球料比：7g/0.2g = 35:1（固态电解质硬度中等，高球料比确保碰撞密度）
• 研磨参数：公转400rpm，自转800rpm，间歇研磨（研磨15分钟→暂停5分钟×4次）
• 研磨结果：出料粒度D50≈200nm，离子传导率较研磨前提升3倍
• 回收率：约85%（研磨后在手套箱内用脱水乙醇冲洗罐壁回收残留）

案例二：药物共晶的毫克级快速筛选

用户痛点：制药研发团队需要筛选一种API（药物活性成分）与5种不同辅料的共晶组合，每种组合仅需30mg样品量，共5组实验。传统球磨机无法同时处理5组微量对照实验。

XQM-0.2解决方案：

• 设备：XQM-0.2常规款，4工位并行
• 罐体：4×50ml玛瑙罐（每种组合一个罐）
• 研磨球：3mm玛瑙球15颗+1mm玛瑙球20颗，总质量约1.5g
• 球料比：1.5g/0.03g = 50:1（药物粉末硬度低，高球料比确保碰撞频率）
• 研磨参数：公转300rpm，自转600rpm，研磨30分钟（药物研磨不宜过猛）
• 研磨结果：4组共晶样品研磨后，XRD分析确认2组形成共晶、2组未形成共晶
• 第5组在第2批研磨中完成（4工位分两批处理5组）
• 回收率：约90%（玛瑙罐内壁光滑，药物粘附量少）

案例三：深海矿物样品的超细研磨与前处理

用户痛点：地质研究团队从深海钻探获取了一种稀有矿物样品，总量仅50mg，需要研磨至<5μm为SEM-EDS和XRD分析制备样品。样品硬度高（Mohs 7），研磨难度大。

XQM-0.2解决方案：

• 设备：XQM-0.2常规款
• 罐体：100ml氧化锆罐（矿物硬度高，需要高硬度研磨介质）
• 研磨球：10mm氧化锆球4颗+5mm氧化锆球10颗+2mm氧化锆球20颗，总质量约6g
• 球料比：6g/0.05g = 120:1（极微量+高硬度，极高球料比是唯一有效方案）
• 研磨参数：公转500rpm，自转1000rpm，间歇研磨（研磨20分钟→暂停5分钟×3次）
• 研磨结果：出料粒度D50≈3μm，SEM-EDS和XRD分析均获得高质量数据
• 回收率：约75%（硬质矿物研磨后罐壁残留较多，用超声波清洗5分钟回收残留）

微量研磨的误区与避坑指南

误区一：用大罐研磨微量样品，靠"减球"维持球料比

这是最常见的错误做法。用户将50mg样品放入500ml大罐，只放3颗5mm研磨球（总质量约250mg）维持5:1球料比。结果：3颗球在大罐中碰撞频率极低，研磨30分钟后样品粒度几乎不变；更糟的是，3颗球无法形成有效碰撞网络，研磨效率为零。

正确做法：使用XQM-0.2的100ml微型罐，装入50mg样品和250mg小直径研磨球（约50颗2mm球），碰撞密度高，研磨效率正常。

误区二：一味追求最高转速，忽略罐体温升

微量样品研磨时，高转速（1160rpm）确实能提供最高的能量密度，但伴随的罐体温升也不容忽视。小型罐体的散热面积小，高转速研磨15分钟后罐壁温度可能达到60-80°C，对热敏性样品（药物、有机物、生物样品）构成严重威胁。

正确做法：根据样品的热敏性选择转速。热敏性样品用300-500rpm温和研磨；非热敏性硬质样品可以用800-1160rpm高效研磨。配合间歇研磨模式控制温升。

误区三：研磨时间越长越细

过度研磨是微量样品的致命陷阱。纳米级颗粒在长时间研磨后会发生团聚——多个纳米颗粒粘合在一起形成微米级的团聚体，出料粒度反而比研磨中间阶段更大。同时，过度研磨导致研磨球磨耗增加、样品污染加重、粘壁比例上升、回收率下降。

正确做法：每研磨15-20分钟取样检测粒度，发现粒度不再下降或开始上升时立即停止研磨。行星球磨存在"研磨极限"——每种物料都有其可达到的最小粒度，超过极限后继续研磨只会增加污染而不会改善粒度。

误区四：忽视研磨球的清洗和样品回收

微量研磨后，研磨球表面粘附的物料占总样品量的比例可能达到10%-25%。如果只倒出罐内自由流动的粉末而不清洗球体，实际获得的样品量远少于预期，且代表性偏差——粘附在球体上的往往是研磨最细的部分（最易粘附），倒出的反而是研磨不足的粗颗粒。

正确做法：研磨结束后，先用筛网将球与粉末分离，再用匹配溶剂超声波清洗球体5分钟回收粘附粉末。两次回收的样品合并，才是完整的研磨产物。

XQM-0.2与其他微量研磨方案的对比

XQM-0.2的全面优势：在微量样品研磨领域，XQM-0.2几乎在每个维度上都优于替代方案。它的行星球磨原理提供了最高的能量密度和最宽的物料适用范围；4工位并行设计提供了最高的实验效率；精确的参数控制确保了研磨结果的可重复性；真空罐和手套箱款支持特殊环境研磨。

手动研钵研磨虽然污染低、回收率高，但研磨效率极低（一个样品需要30-60分钟的手工研磨），且完全依赖操作者手法——不同人研磨同一样品，出料粒度可能相差数倍。XQM-0.2用机械参数替代了人为因素，确保了研磨结果的可重复性和跨实验室可比性。

超声波研磨适合极微量样品（1-100mg），但只适用于低硬度物料——超声波的空化效应无法粉碎硬质矿物和陶瓷粉末。XQM-0.2的行星球磨原理对物料硬度没有上限限制，从软质有机物到硬质碳化硅都能有效研磨。

从XQM-0.2到XQM全系列：微量到量产的升级路径

XQM-0.2作为XQM系列中最小的型号，不仅是微量研磨的专用设备，更是整个XQM产品线的入口。当研究从微量探索走向批量验证和量产时，XQM系列提供了完整的升级路径：

• XQM-0.2 → 毫克级探索性研磨，4罐50-100ml
• XQM-2/4 → 常规实验室研磨，4罐50-500ml，单罐最大300-600g
• XQM-10/20 → 中试和小批量生产，4罐1-8L，单罐最大2-4kg
• XQM-40/100 → 工业级量产，4罐8-40L，单罐最大8-20kg

升级路径的关键原则：XQM系列各型号的研磨原理完全一致（行星式球磨），罐体材质和研磨球材质体系完全共享，研磨参数的设定逻辑完全统一。这意味着，在XQM-0.2上验证成功的研磨配方和工艺参数（转速、时间、球料比、罐体材质），可以直接迁移到XQM-2/4上进行放大验证，再迁移到XQM-20/40上进行批量生产。研磨工艺的可迁移性，是XQM系列全型号覆盖的核心价值——从毫克到公斤，只需换罐换球，无需重新摸索工艺。

湖南粉体装备研究院有限公司的XQM系列行星球磨机，为粉体研究者提供了从微量探索到量产的完整研磨解决方案。XQM-0.2是这条路径的起点——当你只有几十毫克样品、却需要纳米级研磨结果时，它就是那台为你量身定制的球磨机。

更多产品信息可参考湖南粉体装备研究院有限公司的微型行星球磨机产品页面和产品中心，获取XQM全系列各型号的详细技术参数和配套附件规格。
