三辊研磨机：高粘度浆料超细研磨分散的核心装备 ——工作原理、选型参数与应用场景全解析

导读
在高粘度浆料研磨领域，传统球磨机、砂磨机常因物料流动性差而效率骤降。三辊研磨机凭借三根辊筒的挤压与剪切协同作用，将团聚颗粒逐级分散至微米甚至亚微米级别，成为电子浆料、涂料油墨、医药制剂等行业不可替代的核心装备。本文深度拆解其工作原理、陶瓷辊筒优势及选型要点，助您精准匹配研发或生产需求。

一、行业痛点与三辊研磨机的破局之道

电子行业的导电银浆/铝浆、涂料行业的高浓度色浆、医药行业的膏剂与乳膏——这些物料的共同特点是粘度极高、流动性极差。传统球磨机、砂磨机在处理时面临三大难题：

• 研磨介质运动受阻，效率急剧下降；

• 能耗居高不下；

• 粒径分布难以精准控制。

三辊研磨机的解决方案：
不依赖研磨介质，通过三根辊筒之间的精密挤压与速度差剪切，将高粘度浆料中的团聚颗粒逐级撕裂、分散。湖南粉体装备研究院有限公司推出的TCTR系列，采用纳米级进口原料陶瓷辊筒，涵盖TCTR-50T（实验室研发）和TCTR-80（中试生产）两个规格，为高粘度物料提供系统化解决方案。

二、工作原理：挤压与剪切的协同效应

三根水平排列的陶瓷辊筒以不同转速同向旋转，物料在辊筒间隙中被反复碾压和撕裂。

核心机制

物料流动路径

1. 物料加入慢辊与中辊间隙，受到初步挤压+剪切；

2. 转移至中辊与快辊间隙，经历更高转速差下的强化分散；

3. 出料粒径逐级细化至目标范围。

转速比与剪切强度

• TCTR-50T：转速比 1:2:4（快辊为慢辊4倍），适合常规高粘度物料；

• TCTR-80：转速比 1:3:9（快辊为慢辊9倍），剪切力更强，适合超细分散或极高粘度物料。

辊筒间距调节

TCTR系列间距可在5-140微米范围内精密调节：

• 间距越小 → 研磨精度越高，产能相应降低；

• 间距越大 → 产能提升，出料粒径增大。

灵活可调性使其适应从粗分散到精研磨的多阶段工艺需求。

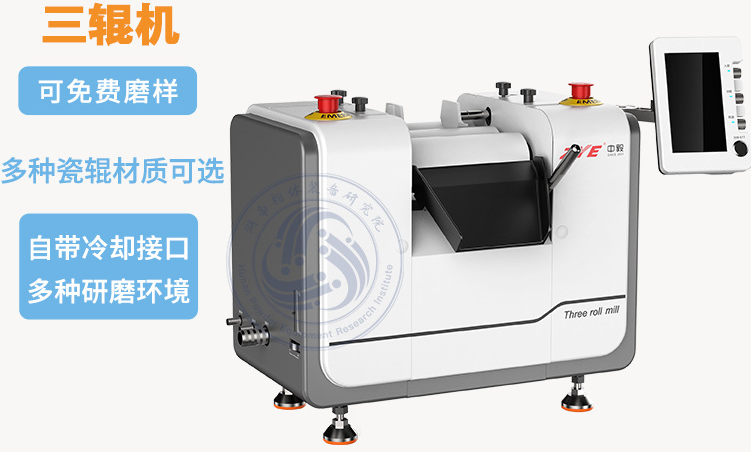

          TCTR系列三辊研磨机整机外观，水平排列的三根陶瓷辊筒为核心研磨部件

三、陶瓷辊筒：决定研磨品质的核心要素

辊筒的材质与加工精度直接决定研磨效果和产品纯度。

四种高性能陶瓷材料可选

陶瓷辊筒的三大核心优势

1. 超高耐磨性
氧化锆维氏硬度达12-13 GPa，氧化铝莫氏硬度9级，远超普通钢材。长期运转中几乎无磨损导致的精度下降，大幅减少维修更换频率。

2. 化学惰性，零金属污染
对酸碱和有机溶剂耐受性优异，不释放金属离子。这一特性对电子浆料（银浆/铝浆/碳浆）、医药原料药、高端化妆品至关重要——即使百万分之一级的金属离子污染，也可能导致整批电子浆料报废。

3. 超高表面精度
TCTR系列辊筒同心度与直线度＜2微米，表面光洁度＜0.3微米。物料在辊筒间隙中受力均匀，出料粒径分布窄而稳定。

四、TCTR-50T 与 TCTR-80 技术参数全解析

TCTR-50T：实验室精密研磨首选

• 瓷辊直径50mm，长度150mm，轻便小巧（~20kg），可置于实验台；

• 单边操作、瓷辊平行移动，间隙调节快捷，无需停机拆卸；

• 双操控方式（触摸屏+旋钮），实时监控间距与速度。

TCTR-80：中试与生产可靠选择

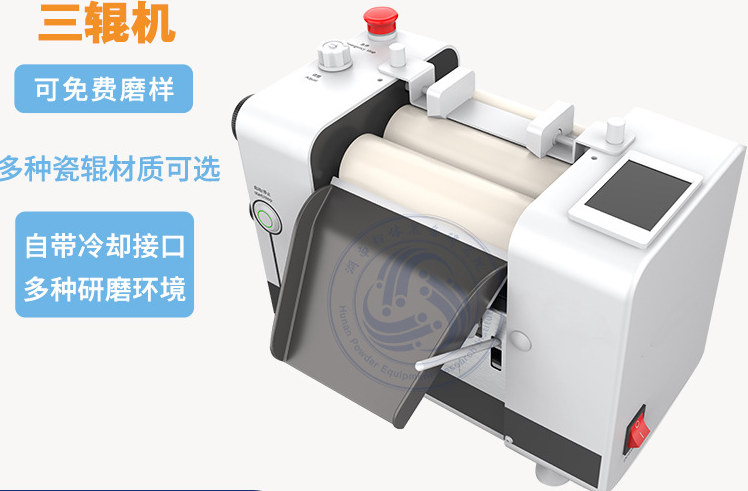

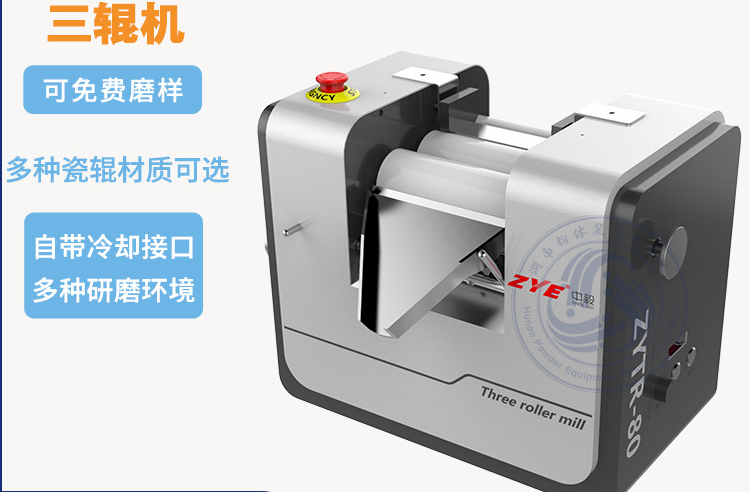

       TCTR-80三辊研磨机结构展示，1.5KW伺服电机与冷却接口满足中试生产需求

• 瓷辊直径80mm，长度200mm，1.5KW伺服电机提供强劲稳定驱动力；

• 1:3:9转速比产生更强剪切力，适合极高粘度物料；

• 自带冷却接口，外接冷却设备可控制辊筒温度，保护热敏性物料。

五、应用场景深度解析

三辊研磨机覆盖地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等多个行业。以下聚焦三大典型场景。

1. 电子浆料：导电银浆/铝浆的超细分散

银浆粘度高达数千至数万毫帕·秒，传统砂磨机效率极低，且研磨介质可能造成银粉污染。

• 陶瓷辊筒零金属离子污染，保证导电性能；

• 5-140微米精密间距调节，精确控制分散粒度；

• 强大剪切力打开银粉团聚结构，均匀分散于有机载体。

同样适用于铝浆、碳浆、电阻浆料等电子浆料制备——三辊研磨已是电子行业标准工艺。

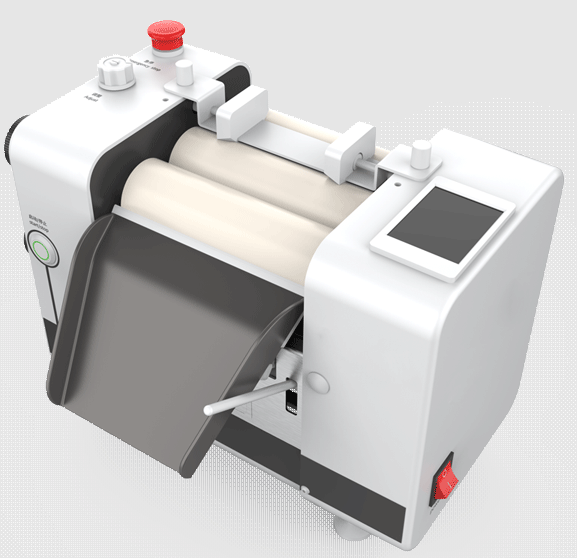

          三辊研磨机运行场景，触摸屏控制与精密间距调节确保研磨过程精确可控

2. 涂料与油墨：高浓度色浆精细化研磨

高颜料含量（PVC＞50%）浓缩色浆，传统分散设备难以达到理想效果。

• 强力挤压与剪切将颜料团聚体逐级打散至初级粒子；

• 颜料粒子均匀包覆于树脂溶液，保证色相、着色力和光泽度；

• 陶瓷辊筒化学惰性确保色彩再现准确性，尤其适用于高档汽车面漆、UV固化油墨。

3. 医药与化妆品：膏剂/乳膏均质化

• 医药：将活性药物成分（API）团聚颗粒研磨至微米级，均匀分散于基质中，保证药物释放速率和生物利用度符合药典要求；

• 化妆品：钛白粉、氧化锌、滑石粉等研磨至微米/纳米级，实现理想肤感、遮盖力和防晒效果；陶瓷无污染特性满足化妆品重金属限量标准。

4. 纳米材料与特种功能材料

碳纳米管分散液、石墨烯浆料、纳米氧化钛分散液等——三辊研磨机通过：

• 间距调至5微米级别，产生极强局部剪切力，打开纳米团聚体；

• 无研磨介质，避免介质对纳米颗粒的二次污染和粒径分布不可控性。

六、选型指南：四步锁定最适合的机型

Step 1：评估物料粘度

Step 2：确定产能规模

Step 3：评估温度敏感性

• 含热敏性成分或低沸点溶剂的物料 → 选 TCTR-80（自带冷却接口），外接循环冷却水/冷冻系统控温。

Step 4：选择辊筒材料

七、操作要点与维护注意事项

间距调节

• 从小间距逐步缩小至目标间距，避免电机过载或辊筒损伤；

• TCTR系列支持运转状态下微调，实时观察研磨效果。

加料方式

• 均匀加入慢辊与中辊间隙，避免一次性大量加料；

• 加料量以覆盖辊筒工作面80%左右为宜。

辊筒清洁

• 每次使用后及时清洁，防止残留物料固化；

• 使用适当溶剂+软质刮刀/无纺布，切忌硬质金属工具刮擦陶瓷表面。

精度检查

• 定期检查辊筒同心度、直线度和表面光洁度；

• 精度超标时联系厂家精密修复或更换。

八、三辊研磨机 vs 其他研磨设备：如何选择？

结论：高粘度物料 → 三辊研磨机为最优选择；低粘度纳米级研磨 → 砂磨机更佳；大批量干法粉碎 → 球磨机或气流粉碎机。

九、行业新机遇：新能源与电子材料领域的需求增长

• 锂电池：正/负极浆料中碳纳米管、炭黑、石墨烯等导电剂的均匀分散，三辊研磨机将团聚体打开至纳米级，保证导电网络均匀分布；

• 电子封装：芯片封装密度提升，对导电/绝缘浆料粒度和分散均匀度提出更高要求，陶瓷辊筒超高精度加工能力满足苛刻品质；

• 5G通信/柔性电子：导电银浆、铜浆的精细化程度直接决定印刷电子器件性能。

湖南粉体装备研究院依托中南大学粉末冶金国家重点实验室研发资源，持续优化三辊研磨机性能，为新能源、电子信息、生物医药等领域提供高品质高粘度研磨解决方案。

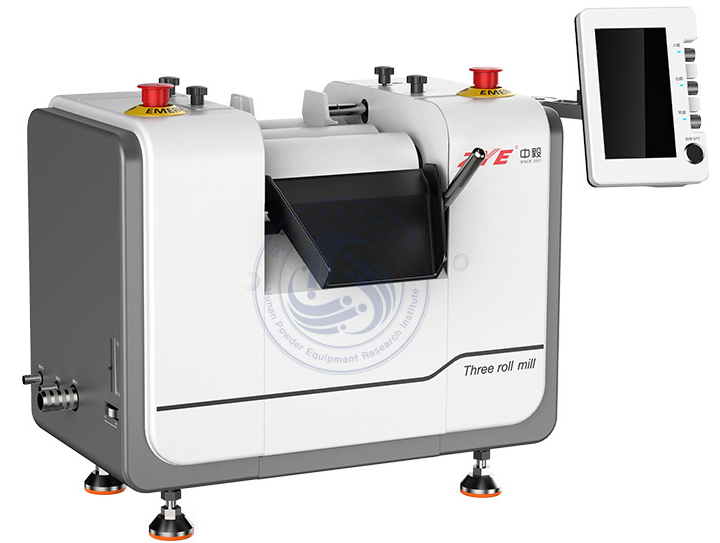

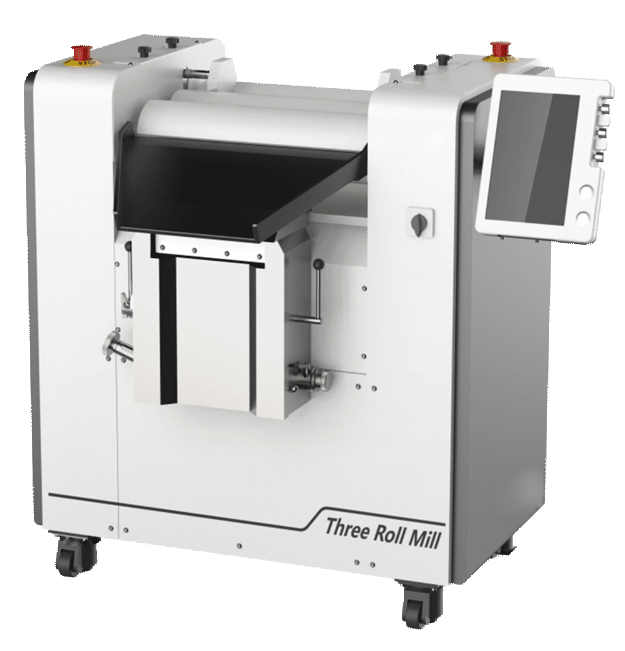

                   TCTR系列三辊研磨机产品全貌，覆盖实验室到中试全场景需求

结语

三辊研磨机以挤压+剪切的协同作用、陶瓷辊筒无污染研磨和精密可控的间距调节，在高粘度物料超细研磨分散领域建立了不可替代的核心地位。TCTR-50T与TCTR-80覆盖从实验室到中试的全场景需求，搭配四种陶瓷辊筒材料灵活选配，为电子浆料、涂料油墨、医药制剂及纳米材料提供高效可靠的研磨解决方案。

了解更多产品信息或获取选型建议，欢迎联系湖南粉体装备研究院有限公司。
