对辊破碎机出料粒度2至10毫米精准调节SGP系列选型实战

对辊破碎机为何成为中低硬度物料细碎首选

粉体工艺链中，破碎环节的出料粒度直接影响后续研磨效率。当物料硬度处于中低等级（莫氏硬度3至5），颚式破碎机的冲击式破碎往往造成过粉碎，而球磨机的研磨效率又受入料粒度瓶颈制约——对辊破碎机恰好填补了这个空白。

对辊破碎机又称双辊破碎机，核心工作原理是两个反向旋转的辊子将物料卷入辊间缝隙，通过挤压、剪切和劈裂三重力的协同作用实现破碎。与冲击式破碎相比，对辊破碎机的破碎力施加方式更为可控：辊间间隙决定了出料上限粒度，弹簧保险装置决定了破碎力的安全阈值，这两项参数均可根据物料特性精确调节。

对辊破碎机SGP系列正是湖南粉体装备研究院有限公司针对上述工艺需求开发的专业细碎设备，规格200×240mm，适用于给料粒度≤10mm的中低硬度物料，出料粒度可在2至10mm之间灵活调节，处理量达300kg/h，电机功率仅1.5kW。

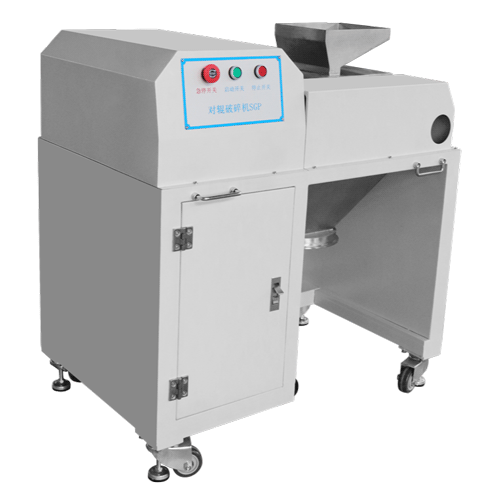

对辊破碎机SGP系列整机外观，双辊结构紧凑，维护空间充裕

双辊挤压剪切劈裂 三力协同的破碎逻辑

对辊破碎机的破碎效果并非单一力作用的结果，而是三种力的协同配合，每种力在不同物料和辊面状态下承担不同比重。

挤压——粒度控制的主导力

两个辊子反向旋转时，物料被辊面摩擦力卷入辊间缝隙。辊间隙越小，物料受挤压程度越大，出料粒度越细。SGP系列通过楔形块调整装置控制辊间隙，调节精度可达毫米级。挤压力的可控性是对辊破碎机最核心的优势——出料粒度不依赖物料自身的脆性差异，而是由设备几何参数直接决定。

剪切——齿形辊面特有的增效机制

当辊面采用齿形设计时，齿尖嵌入物料内部产生局部剪切力。这种力对脆性物料（如煤炭、石灰石）的破碎效率提升显著，可在同等辊间隙下获得更细的出料粒度。齿形辊面同时增加了辊面与物料之间的摩擦系数，减少物料在辊面的滑移现象，提高卷入效率。

劈裂——物料沿解理面自然开裂的利用

许多矿物（如煤炭、石膏）具有天然的解理面。当辊间压力达到物料解理强度时，物料沿解理面开裂，这种破碎方式能耗最低且过粉碎率最小。对辊破碎机的缓慢施力特性（辊转速通常在50至300rpm）恰好有利于劈裂破碎的充分发生。

对辊破碎机内部双辊结构，固定辊与可调辊平行安装

SGP系列技术参数深度解读

对辊破碎机SGP系列的核心参数看似简洁，但每个数字背后都有明确的工艺含义。

四个关键参数的选型关联

辊径与咬合角的关系： 辊径200mm决定了设备的最大咬合角约为24°至28°。咬合角过大时物料会在辊面滑移而非卷入，导致处理量下降和辊面异常磨损。对于莫氏硬度3至5的物料，200mm辊径可稳定咬合≤10mm的给料粒度。

辊长与处理量的线性关系： 辊长240mm决定了物料在辊面上的有效破碎区域宽度。辊长越长，单位时间内可通过的物料量越大。SGP系列的300kg/h处理量正是基于240mm辊长在中等辊间隙（约4至6mm）下的实测数据。

电机功率与能耗经济性： 1.5kW的电机功率是对辊破碎机在细碎工况下的典型配置。与颚式破碎机（通常3至7.5kW）相比，对辊破碎机的单位破碎能耗更低，尤其适合实验室和小规模产线对能耗经济性的要求。

出料粒度可调范围的实用价值： 2至10mm的可调范围覆盖了从细碎到中碎的完整粒度区间。出料粒度设定为2至3mm时可直接衔接球磨研磨（入料粒度≤3mm），设定为8至10mm时可作为颚破后二次中碎的出料粒度。

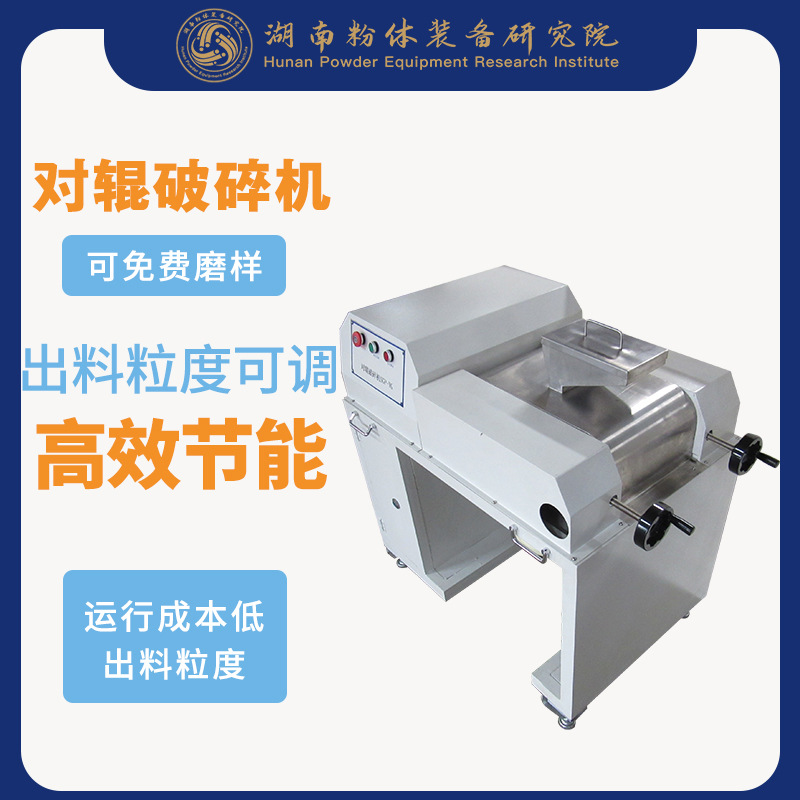

对辊破碎机SGP系列侧面视图，弹簧保险装置与楔形调整机构清晰可见

四大核心结构 决定设备性能上限

对辊破碎机的性能并非仅由辊子规格决定，四大核心结构的设计水平直接影响设备的运行稳定性和维护经济性。

辊子——破碎力的执行终端

SGP系列的两个辊子分别为固定辊和可调辊。固定辊提供稳定的破碎基准面，可调辊通过调整装置改变辊间隙。辊面材质为高锰钢，这种材质在受冲击和挤压时表面会产生加工硬化效应，硬度可从初始HB200提升至HB450以上，实现"越用越硬"的自增强特性。辊面型式可选择齿形、槽形或平滑三种设计：

• 齿形辊面：适合脆性物料（煤炭、石灰石、石膏），齿尖剪切力提升破碎效率15%至25%
• 槽形辊面：适合中等硬度物料（铁矿石、炉渣），槽面增加摩擦系数减少滑移
• 平滑辊面：适合硬度偏高或粘性物料（耐火材料、化工原料），平滑面避免物料粘附齿槽

传动装置——驱动力的高效传递

电动机通过皮带轮驱动辊子反向旋转。皮带传动的优势在于过载时皮带打滑可起到二次保护作用，与弹簧保险装置形成双重安全机制。SGP系列的两辊转速同步控制确保物料在辊间受力均匀，避免偏载导致的出料粒度不均。

调整装置——粒度精准控制的实现路径

楔形块调整装置是SGP系列粒度控制的核心机构。操作时旋转调整螺杆推动楔形块上下移动，楔形块的斜面将垂直位移转化为水平位移，推动可调辊沿水平方向靠近或远离固定辊。这种机构的调节精度取决于楔形块斜面的角度——斜面角度越小，调节精度越高，但调节行程也越长。SGP系列的楔形块斜面角度经过优化设计，兼顾了毫米级的调节精度和合理的调节行程。

弹簧保险装置——过载自动保护的最后一道防线

当物料中混入过硬的异物（如金属碎片、超硬岩石）时，弹簧保险装置自动将可调辊推开，增大辊间隙让异物通过，避免辊面和传动部件受损。异物通过后弹簧自动恢复辊间隙至设定值，设备继续正常运行。这一机制是对辊破碎机区别于颚式破碎机的重要安全优势——颚破在过铁时往往需要停机清腔，而对辊破碎机可自动排铁不停机。

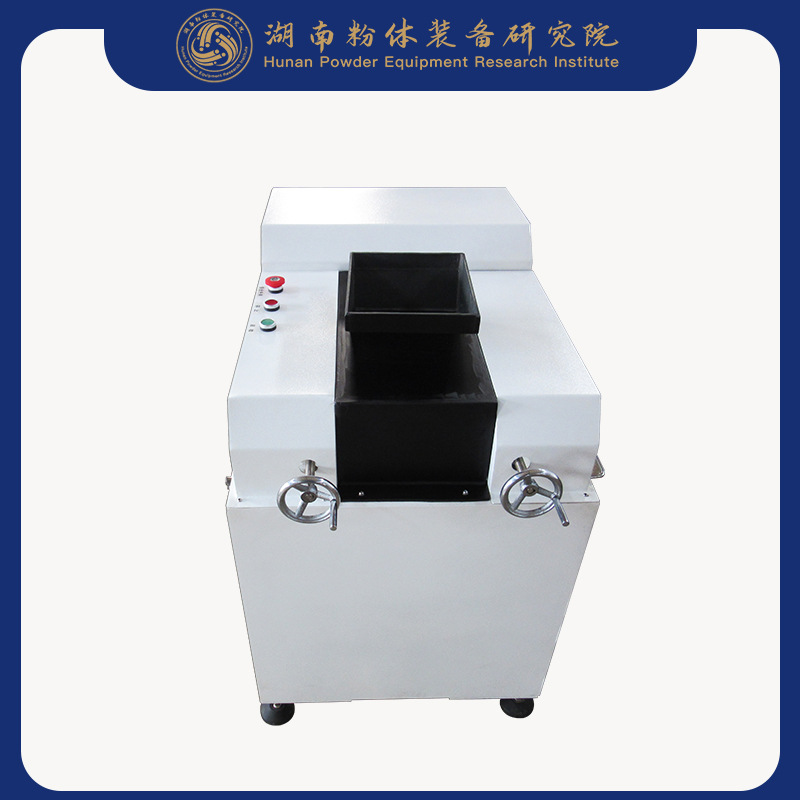

传动皮带轮与弹簧保险装置，双重保护确保运行安全

五大行业应用场景 痛点与解决方案

对辊破碎机的工艺价值在不同行业中各有侧重，但共性痛点集中在"出料粒度均匀性"和"低能耗细碎"两个维度。

矿山行业——煤炭与铁矿石的细碎瓶颈

痛点： 煤炭制备过程中，粉煤过粉碎会降低燃烧效率并增加粉尘污染。颚式破碎机冲击式破碎容易产生大量超细粉煤（<0.5mm），而这些超细粉煤在输送和存储环节容易自燃和飞扬。

解决方案： SGP系列对辊破碎机通过辊间隙精确控制出料粒度上限，将煤炭破碎至2至5mm的均匀粒度，既满足燃烧工艺要求的粒度分布，又将超细粉煤比例控制在5%以下。齿形辊面配合煤炭的自然解理面劈裂破碎，能耗仅为颚破的60%至70%。

建材行业——石灰石与石膏的粒度分级前处理

痛点： 石灰石和石膏在进入球磨研磨前需要控制在5至8mm的入料粒度。颚式破碎机的出料粒度波动范围大（2至15mm），导致球磨入料粒度不稳定，研磨时间波动可达30%以上。

解决方案： 对辊破碎机将石灰石和石膏稳定破碎至设定粒度范围，出料粒度均匀性（即粒度分布的标准差）比颚破降低50%以上。稳定入料粒度使后续立式方形行星球磨机的研磨时间可精确设定，工艺重复性显著提升。

化工行业——化肥原料与焦炭的脆性物料破碎

痛点： 化肥原料（如磷矿石、钾盐）和焦炭属于典型脆性物料，冲击式破碎会导致大量细粉和粉尘，不仅浪费原料还造成车间环境污染。同时，化肥原料的含水率波动（3%至8%）会影响颚破的出料粒度稳定性。

解决方案： 对辊破碎机的缓慢挤压破碎方式对脆性物料的过粉碎控制效果显著。含水率在8%以内时，平滑辊面可有效破碎而不粘辊。出料粒度设定为3至6mm时，可直接衔接后续混合与造粒工序。

水泥与耐火材料行业——炉渣与耐火原料的低耗细碎

痛点： 炉渣和耐火原料的硬度分布不均（莫氏硬度3至6），颚式破碎机面对硬度差异大的混合物料时出料粒度极不均匀。低硬度组分过粉碎、高硬度组分未充分破碎的双重问题同时存在。

解决方案： 对辊破碎机的弹簧保险装置自动适应物料硬度差异：高硬度组分触发弹簧微调增大辊间隙通过，低硬度组分在设定辊间隙下正常破碎。这种自适应机制使混合物料的出料粒度均匀性优于颚破约40%，同时保护辊面免受硬质组分的异常磨损。

磨料行业——玻璃与陶瓷原料的洁净破碎

痛点： 磨料行业对破碎过程的金属污染控制要求极高。颚式破碎机的颚板磨损会产生金属碎屑混入物料，影响磨料的纯净度和最终产品品质。

解决方案： SGP系列辊面采用高锰钢材质，磨损产物为极细的加工硬化层碎片而非金属碎屑。对辊破碎机的挤压式破碎对辊面的磨损远小于颚破的冲击式磨损，辊面更换周期可达颚板更换周期的2至3倍，金属污染风险大幅降低。

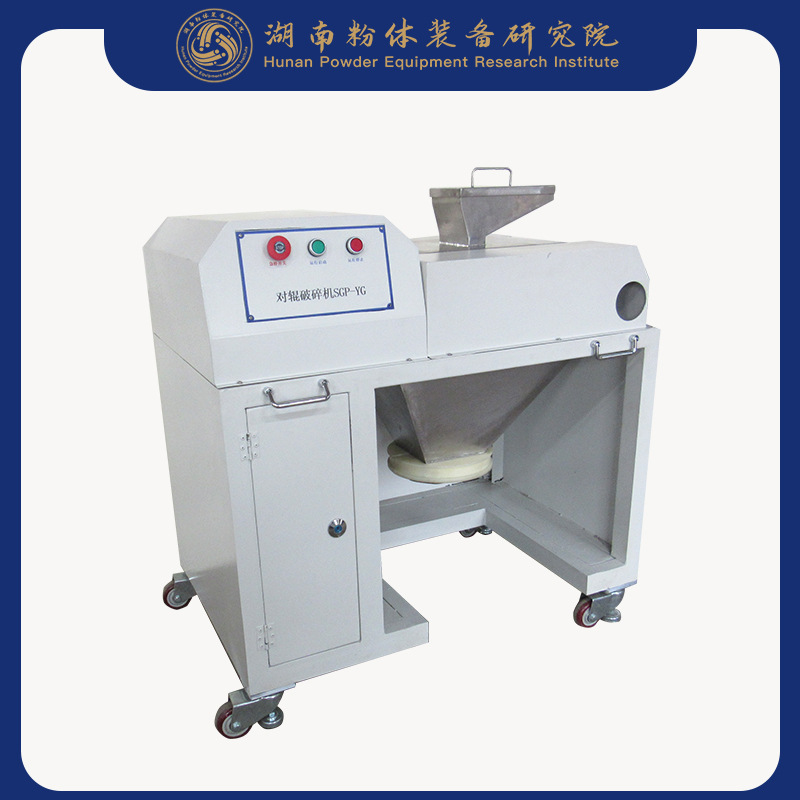

对辊破碎机在实验室场景下的运行状态，低噪音低振动

五步选型法 从物料到工位的精准匹配

对辊破碎机的选型不是简单的参数对照，而是物料特性、工艺需求和工位条件的系统匹配。以下五步法覆盖了选型的关键决策点。

第一步：确认物料硬度与脆性

物料硬度决定辊面型式，脆性决定辊面齿形设计。莫氏硬度3以下的高脆性物料（煤炭、石膏）优先选择齿形辊面；莫氏硬度3至5的中等硬度物料（石灰石、磷矿石）选择槽形或齿形辊面；莫氏硬度5以上的偏硬物料选择平滑辊面。含水率超过8%的物料需选择平滑辊面避免粘辊。

第二步：确定出料粒度目标

出料粒度目标决定了辊间隙设定值和后续设备的衔接方式。出料粒度2至3mm时直接衔接球磨研磨；出料粒度5至8mm时衔接二次破碎或筛分分级；出料粒度8至10mm时作为颚破后补充中碎。SGP系列的2至10mm可调范围可覆盖上述全部场景。

第三步：匹配处理量需求

处理量需求决定了设备规格和运行参数。SGP系列200×240规格的300kg/h处理量适合实验室和小批量生产（日产1至2吨物料）。更大处理量需求时需考虑多台并联运行或升级辊径辊长规格。

第四步：确认工位条件与配套设备

工位条件包括安装空间、电源规格和上下游设备接口。SGP系列1.5kW电机适配220V单相电源，实验室环境即可安装。上游配套设备推荐实验颚式破碎机完成粗碎（入料≤35mm出料≤8mm），下游推荐三次元旋振筛完成粒度分级。

第五步：评估辊面磨损与维护周期

高锰钢辊面的磨损速率取决于物料硬度、含水率和运行时长。中等硬度物料（莫氏硬度4至5）的辊面更换周期约为3000至5000运行小时；低硬度物料（莫氏硬度2至3）的更换周期可达8000运行小时以上。选型时应预留辊面修复的堆焊工艺条件或备辊库存。

三种破碎设备对比 对辊颚破齿辊的差异化定位

对辊破碎机、颚式破碎机和齿辊破碎机三种设备在破碎工艺链中各有定位，选型混淆会导致工艺效率损失。

选型决策逻辑：

• 物料硬度≥莫氏5、需要粗碎→选择颚式破碎机
• 物料硬度3至5、需要细碎且出料粒度均匀→选择对辊破碎机
• 物料硬度≤3、脆性高、含矸石或需要劈裂破碎→选择齿辊破碎机

三种设备可组成完整破碎工艺链：颚式破碎机粗碎（≤35mm→≤8mm）→对辊破碎机细碎（≤10mm→2至5mm）→筛分分级→球磨研磨，实现从块料到超细粉体的全流程覆盖。

工艺链组合方案 破碎筛分研磨一体化

对辊破碎机在粉体工艺链中的定位是"细碎衔接"环节，上游承接粗碎、下游衔接研磨。三种典型组合方案覆盖了不同规模和精度需求。

方案一：实验室级——科研检测样品制备

设备组合： 实验颚式破碎机JC60X95 → 对辊破碎机SGP → 三次元旋振筛ZS-600 → 低温行星球磨机

适用场景： 高校和科研机构的矿石样品制备、地质样品前处理、材料研发小批量制粉。

工艺参数： 颚破出料≤8mm → 对辊破碎至2至3mm → 筛分去除超细粉和残余粗粒 → 球磨研磨至目标粒度。整条线日产50至100kg样品粉体，全程220V单相电源即可运行。

方案二：中试级——小批量产品验证

设备组合： 颚式破碎机 → 对辊破碎机SGP（多台并联）→ 三次元旋振筛ZS-1000 → 立式方形行星球磨机XQM-16A

适用场景： 新产品开发过程中的小批量试制、工艺参数验证、客户样品快速制备。

工艺参数： 颚破出料≤8mm → 两台SGP并联细碎至3至5mm → 筛分分级 → 球磨研磨。中试线日产200至500kg，兼顾粒度精度和处理量需求。

方案三：量产级——工业粉体规模化生产

设备组合： 颚式破碎机 → 对辊破碎机（大规格）→ 三次元旋振筛ZS-1500 → 大型滚筒球磨机QM系列 → 混合设备

适用场景： 陶瓷原料、水泥掺合料、化工粉体的规模化生产。

工艺参数： 粗碎→细碎→筛分→研磨→混合，日产1至5吨粉体产品。对辊破碎机在量产线中的核心价值是稳定出料粒度，确保球磨入料一致性，降低研磨能耗波动。

日常维护与故障排查 延长辊面寿命的实操指南

对辊破碎机的维护重点集中在辊面磨损监控和弹簧保险装置校准两项，定期执行可显著延长设备寿命和稳定出料粒度。

辊面磨损的四级判定标准

弹簧保险装置的季度校准

弹簧保险装置的预紧力决定了过铁保护的灵敏度。预紧力过大时异物无法推开可调辊，导致辊面损伤；预紧力过小时正常破碎力也会推开可调辊，出料粒度失控。建议每季度校准弹簧预紧力：

1. 使用压力计测量弹簧当前预紧力，对比出厂设定值
2. 调整至设定值±5%范围内
3. 测试过铁保护功能：放入标准硬度测试块（莫氏硬度7），确认可调辊能自动推开并恢复

开机前五项快速检查

1. 检查辊间隙是否处于设定值，确认楔形块无松动
2. 检查弹簧预紧力外观状态，确认弹簧无变形或断裂
3. 检查皮带张紧度，确认传动皮带无松弛或磨损
4. 检查轴承润滑状态，确认油位正常无异响
5. 检查给料口和出料口，确认无物料残留或异物堵塞

常见故障排查表

八大常见问题解答

Q1：对辊破碎机和颚式破碎机哪个更适合煤炭细碎？

煤炭属于典型脆性低硬度物料（莫氏硬度1至2），天然解理面丰富。对辊破碎机的缓慢挤压劈裂破碎方式对煤炭的过粉碎率远低于颚式破碎机的冲击挤压方式。需要2至5mm均匀粒度的煤炭细碎场景，对辊破碎机是更优选择。

Q2：SGP系列处理量300kg/h能否满足日产2吨的需求？

300kg/h是连续运行的额定处理量。按每日运行8小时计算，日处理量约2.4吨，可满足日产2吨的需求。但需预留10%至15%的检修停机时间，实际日产约为2至2.2吨。更大处理量需求可考虑两台并联运行。

Q3：辊间隙调节后出料粒度多久会偏移？

辊间隙偏移主要由辊面磨损引起。中等硬度物料（莫氏硬度4至5）下，辊间隙设定值的有效维持时间约为100至200运行小时。建议每50运行小时测量一次实际出料粒度，偏差超过10%时重新校准辊间隙。

Q4：含水率多少的物料还能正常破碎？

SGP系列平滑辊面对含水率8%以内的物料可正常破碎。含水率超过8%时物料开始粘附辊面，需增加辊面清理频率或预处理降低含水率。齿形辊面对含水率的容限更低，建议控制在5%以内。

Q5：高锰钢辊面磨损后能否修复？

可以修复。堆焊修复是高锰钢辊面的标准修复工艺，使用与辊面材质匹配的耐磨焊丝（如EDCrMnB型）在磨损区域堆焊2至3层，堆焊后辊面硬度可达HRC55至60。修复成本约为新辊面价格的30%至40%，修复后辊面寿命可达新辊的60%至80%。

Q6：弹簧保险装置排铁后需要手动复位吗？

不需要。弹簧保险装置排铁后自动复位至预设辊间隙值。但排铁事件发生后应停机检查辊面是否有异物划伤，并在下次检修时校准弹簧预紧力确认保护灵敏度未受影响。

Q7：对辊破碎机能否用于金属粉末的破碎？

SGP系列定位为中低硬度非金属物料的细碎设备。金属粉末（如铁粉、铜粉）的硬度通常超过对辊破碎机的适用范围，且金属粉末在辊面会产生严重的粘附和磨损问题。金属粉末的制备应选择专用设备。

Q8：对辊破碎机运行噪音水平如何？

对辊破碎机的运行噪音主要来源于辊子旋转和物料破碎。SGP系列1.5kW低功率配置的运行噪音约为60至65dB（距设备1米处测量），相当于日常对话音量水平。实验室环境无需额外隔音措施即可正常运行。

结语

对辊破碎机SGP系列以双辊挤压剪切劈裂三力协同的破碎原理，为中低硬度物料的细碎工艺提供了出料粒度精准可控、过粉碎率低、能耗经济性高的专业解决方案。从煤炭制备到建材原料、从化工脆性物料到耐火材料，SGP系列在六大行业的共性细碎需求中展现出差异化优势——辊间隙毫米级可调的粒度控制、弹簧自动排铁的安全保护、高锰钢加工硬化的耐磨自增强。

选型的关键在于物料硬度与辊面型式的匹配、出料粒度目标与辊间隙的对应、处理量需求与设备规格的平衡。当这三个维度的决策正确时，对辊破碎机在粉体工艺链中的细碎衔接价值将得到充分释放——稳定的出料粒度为后续球磨研磨提供一致性入料，低能耗细碎降低整体工艺运营成本，过铁保护和低维护需求保障设备长期可靠运行。
