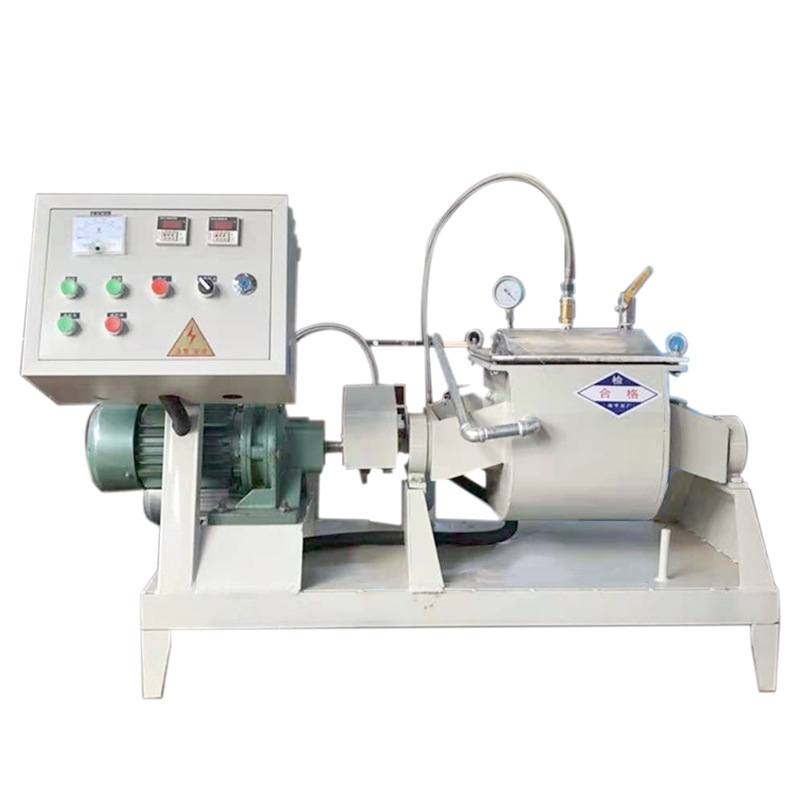

硅酮密封胶、硅橡胶、丁基胶、电池浆料这类高粘度、高弹塑性物料的混炼捏合，传统搅拌设备跑不出满意的均匀度，气泡也难以彻底排出；NHJ系列真空捏合机（5L到10L实验室型）以卧式双轴Z型桨叶、阿基米德螺旋线展开、一快一慢差速剪切、真空平衡箱密闭脱水四项核心机制，把物料的密实度、均匀度、批次稳定性同时拉到位，正好填上了实验室小批量有机硅产品从配方调试到量产放大的中试验证缺口，下文将围绕产品原理、五大产品特点、NHJ-5L与NHJ-10L参数对比、典型应用场景与工艺链协同逐项拆解。
一、五大产品特点决定真空捏合机的工艺上限
真空捏合机的核心优势集中在密闭性、剪切力、零部件品质和卸料方式四个维度。NHJ系列的具体落点如下：
- 真空平衡箱结构：缸体顶部设计成真空平衡箱，无填料磨损黑粒进入物料腔，物料纯度有保障，真空度可稳定达到 -0.09 MPa，配合 W 型搅拌缸的夹层热水/蒸汽/导热油加热通道，能完成高效脱水并消除气泡，产品密实度远高于开式搅拌设备。
- 底部出料+高粘度泵选配：标准型与高温型分别配置手动翻缸与手动翻缸/下出料组合，对应实验室小批量取出和工艺中试放大两种场景；选配高粘度泵后，进一步减少人工操作、提高出料均匀度。
- 国际国内一线品牌零部件：电机、减速机、变频器、轴承均使用一线品牌，全实心搅拌轴的结构与传动裕度长期可靠，轴承密封件磨损率低，适配长时间连续运行工况。
- 双轴差速剪切：Z型搅拌桨叶按阿基米德螺旋线展开，一根主动桨经同步齿轮带动从动桨，两桨一快一慢（33/23 r/min 反向旋转），既做轴向挤压、又做径向挤压，既做高速挤压、又做低速挤压，既做挤压运动、又做分离运动——四种运动叠加，物料在 揉、搓、掺、压 四种力下充分混合均匀，对硅橡胶、电池浆料、口香糖这类剪切敏感物料格外友好。
二、NHJ-5L与NHJ-10L全参数对比 一张表看清实验室选型边界
NHJ系列首批覆盖了 NHJ-5L 与 NHJ-10L 两个实验室级别的规格，对应5升与10升有效容积，投料量分别为3.5L与7L；两型号主电机功率均为 1.1-1.5 kW，无螺杆电机，拌桨转速为 33/23 r/min（高速/低速差速），外形尺寸 1100×1000×520 mm，重量随配置不同分布在 210-340 kg 区间；高温型加热功率 6-10 kW（NHJ-5L）与 8-10 kW（NHJ-10L），其他型电加热 1.8 kW，蒸汽压力 0.3 MPa、真空度 -0.09 MPa、压力型压力 0.45 MPa。
技术参数表（NHJ-5L / NHJ-10L）
| 项目 | NHJ-5L | NHJ-10L |
|---|---|---|
| 有效容积 | 5 | 10 |
| 投料量 | 3.5 | 7 |
| 主电机功率 | 1.1-1.5 | 1.1-1.5 |
| 出料方式 | 手动翻缸 | 手动翻缸 |
| 出料方式 | 手动翻缸 / 下出料 | 手动翻缸 / 下出料 |
| 拌桨转速 | 33/23 | 33/23 |
| 加热方式 | 电/蒸汽 | 电/蒸汽 |
| 电加热功率 | 6-10 | 8-10 |
| 电加热功率 | 1.8 | 1.8 |
| 蒸汽压力 | 0.3 | 0.3 |
| 真空度 | -0.09 | -0.09 |
| 压力型压力 | 0.45 | 0.45 |
| 外形尺寸 | 1100×1000×520 | 1100×1000×520 |
| 重量 | 210-300 | 250-340 |
工程师选型维度有三步：先按批次有效容积定 NHJ-5L 实验室型 或 NHJ-10L 中试型（投料量折算系数 0.7）；再按工艺温度需求定高温型（电加热 6-10 kW 可达更高温度）或其他型（电加热 1.8 kW 或蒸汽 0.3 MPa）；最后按出料效率定手动翻缸（适合实验室 1kg 以下小批量）或手动翻缸+下出料（适合 3-5kg 工艺中试放大）。详细参数可通过 真空捏合机详情页 获取。
三、卧式双轴Z型桨叶的工作原理 四个物理动作决定物料混炼效果
NHJ系列采用卧式双轴平行型结构，搅拌轴系 Z 型桨叶，按阿基米德螺旋线展开，两桨水平配置、反向旋转、转速一快一慢。主动桨由电机经减速机驱动，经同步齿轮把运动传递给从动桨，每一根桨叶的螺旋曲面同时作用在物料上：螺旋叶带动物料向缸体两端的轴向挤压，桨叶与缸体内壁的间隙差产生径向挤压，高速桨形成快速捏合、低速桨形成低速剪切，再加上反向旋转桨之间的相对运动产生物料分离与重组。四个动作叠加，硅橡胶的填料分散、密封胶的粉液混合、口香糖的胶基捏合都可以在 8-15 分钟内达到密实无泡的效果。
为了让物料在搅拌、捏合全过程中无大气泡产生，建议在工艺一开始就抽真空到 0.094 MPa（即 -0.094 MPa，配合真空度指标 -0.09 MPa），再启动搅拌。W 型搅拌缸由两层钢板焊接成型，内层为不锈钢板，底部由两件上半圆柱内腔组成，中间有横向分料脊，使物料始终保持双向翻动；外壳为普通低碳钢板，空腔可通入蒸汽、热水或冷水，实现加热或冷却，热量均匀传递到物料；也可以在搅拌缸底部加装夹层、装入多根电热管、注入导热油做电加热。三种加热方式的切换决定了 NHJ 系列在有机硅（高温固化）、PVA/CMC 冷水凝胶、电池浆料温控搅拌等不同工艺中的适用边界。
四、五大典型应用场景 看真空捏合机解决的实际问题
1. 硅酮密封胶与结构胶生产
硅酮密封胶生产最怕两个问题：填料分散不匀导致挤出断胶，真空脱泡不彻底导致胶缝气泡。NHJ系列的真空平衡箱 + 高粘度泵 + 双轴差速剪切三项设计，恰好覆盖了中空玻璃硅酮胶、丁基胶、硅酮结构胶的全部工艺难点；配方从实验室配方调试到中试放大，可以直接复用同一台设备。 硅酮密封胶配方研发与混炼工艺推荐使用 NHJ-5L
2. 锂离子电池正极浆料捏合
锂电正极浆料需要把 NCM、LFP 等活性物质、导电剂、PVDF 粘结剂与 NMP 溶剂在密闭真空环境下充分混炼成均匀浆料，避免涂布时产生气泡与颗粒团聚。NHJ系列的真空度 -0.09 MPa、W 型搅拌缸 + 双轴差速剪切，可以让 5L 实验室小试与 10L 中试放大的工艺数据高度一致，配方从小试到量产放大直接复用，参考下游配套使用 卧式棒销纳米砂磨机 TC-FT 系列 完成砂磨分散段。
3. 食品与口香糖、泡泡糖基料
食品级胶基（泡泡糖、口香糖、淀粉胶）粘度极高（10万-100万 cP），传统搅拌器桨叶扭矩不够会出现死区；NHJ系列的1.1-1.5 kW主电机+33/23差速+全实心搅拌轴，能在批量化混炼中保持温度稳定、口感均匀，底部出料+高粘度泵可以把高粘度糖团稳定抽出，配合 V型混合机 完成粉糖混合进一步调味。
4. 染料、油墨、颜料的高粘度分散
染料、有机颜料、油墨这类物料既要分散均匀，又要避免长时间高温下颜色迁移。NHJ系列的水冷夹层（冷水注入夹套）能稳定控制缸内温度在 30-60℃ 之间，配合真空脱泡，颜料色浆在 8-12 分钟内即可达到 25μm 以下无团聚状态；粘度更高的色浆还可以叠加 三辊研磨机 TCTR 系列 做最终精磨。
5. 纤维素（CMC）、铅芯、碳素、电玉粉（酚醛塑料粉）等高弹塑性物料
这一类物料共同特点是高弹塑性、高粘性，需要大扭矩+大剪切力；NHJ系列的双轴差速+真空脱水+电加热功能，可以一次性完成聚合、混合、脱气泡三道工序，再经由下游 卧式螺带混合机 ZQ 系列 做最终混匀后即可进入压延或挤出。
五、上下游工艺链协同 真空捏合机不是单机 而是中试链条的关键节点
真空捏合机在实验室小试到中试放大阶段起到承上启下的衔接作用：上游搭配 立式方形行星球磨机 XQM 系列 完成粉体预处理（粒度细化到 D50 < 5μm），配套 三次元旋振筛 ZS 系列 完成去团聚除粗颗粒，再进入真空捏合机与液体组分混合；下游搭配 真空上料机 ZKS 系列 把混炼好的物料密闭输送至下一段挤出或灌装工序，水氧敏感物料（硅酮胶、有机硅树脂）还可以搭配 不锈钢真空手套箱 GBV 系列 完成封装。这条 预处理-捏合-输送-封装 的链条在 NHJ系列的中试线里可以形成 100% 密闭、100% 无大气泡的工艺闭环。
六、选型五步法 3分钟判断 NHJ-5L 还是 NHJ-10L
- 第一步·批次投料量：实验室每次投料 < 2.5kg 选 NHJ-5L，2.5-5kg 选 NHJ-10L；配方外推放大先以 NHJ-5L 跑通，再切到 NHJ-10L 复核工艺一致性。
- 第二步·工艺温度：硅酮密封胶、有机硅树脂需要 100-200℃ 高温，配置高温型（电加热 6-10 kW），电池浆料、CMC纤维素、色浆需要 30-80℃ 控温，配置其他型（电加热 1.8 kW+水冷夹套）。
- 第三步·出料方式：实验室取样 1kg 以下用手动翻缸即可；3-5kg 工艺中试放大选用下出料+高粘度泵方案。
- 第四步·真空度要求：水氧敏感物料、有机硅、电池浆料必须配 -0.09 MPa 真空；非真空敏感的膨化粉、铅笔芯可以选常压型降低成本。
- 第五步·辅助配套：是否需要 高速分散均质机 JZJ 系列 做前级预分散？是否需要 真空冷冻干燥箱 做后段除溶剂？中试线整体规划后再下单。
七、操作规范与日常维护要点
开机前确认五件事：检查减速机油位、轴承润滑、搅拌桨有无松动、夹层水路/蒸汽阀门/导热油管路畅通、真空管路无泄漏；启动真空泵先抽真空至 -0.09 MPa 再启动电机；投料遵循 30% 起步→50%→70% 分段加料，避免一次性投料产生死区；加热型设备先开搅拌、再缓慢升温（建议 2℃/min），停机先降温再停搅拌；每班次结束后，缸壁、桨叶、出料阀的物料残料必须用专用刮刀清理干净（避免胶状物硬化后污染下批次）；每月检查轴承密封、齿轮啮合、真空泵油位；每季度检查桨叶磨损、夹套焊缝、底阀密封件是否老化。
常见故障的快速定位：缸内物料不混匀 → 检查桨叶是否磨损或间隙过大；缸体漏真空 → 检查密封圈、法兰、阀门；电机过载跳闸 → 检查物料粘度是否过高、桨叶是否卡死；加热慢 → 检查蒸汽压力、电加热管是否失效；底部出料阀堵塞 → 检查高粘度物料是否结块、阀门是否磨损。
八、常见疑问六条
Q1：NHJ系列最小批量能跑到多低？
NHJ-5L 实际投料量可低至 1L（占有效容积 20%），适合有机硅树脂配方调试阶段的微小批量；再低则桨叶吃料不足、剪切效率降低，建议通过 NHJ-5L 完成配方定型，再放大到 NHJ-10L 验证工艺重现性。
Q2：真空度越深越好吗？
并非越深越好；对于硅酮密封胶、真空度在 -0.085 到 -0.095 MPa 区间气泡最少；对于电池浆料，过高的真空度会导致 NMP 溶剂快速挥发，体系粘度急升反而难以混匀；推荐控制在 -0.09 MPa。
Q3：NHJ系列与卧式螺带混合机 ZQ 系列有什么区别？
卧式螺带混合机 ZQ 系列擅长中等粘度的腻子膏、真石漆、干粉砂浆（10万 cP 以下），主机制造成本低、产能大；真空捏合机 NHJ 系列专攻高粘度、高弹塑性物料（10万-100万 cP），能密闭真空脱水，配套工艺不同，不可直接替代。
Q4：搅拌桨的差速 33/23 是什么概念？
差速 33/23 即高速桨 33 r/min、低速桨 23 r/min，反向旋转；这个差速值经过有机硅、电池浆料、口香糖多场景验证，能在剪切力与温和度之间取得平衡；粘度更高的物料可以选配定制差速比（如 40/25）。
Q5：NHJ系列的加热方式可以现场切换吗？
出厂时按订单配置高温型或其他型；现场如需切换需要更换夹套接口与电加热模块，建议下单前明确工艺温度需求；如确有切换需求，可与 湖南粉体 厂商联系评估改造可行性。
Q6：真空捏合机的零部件磨损标准是什么？
搅拌桨叶磨损量 > 2mm、底阀密封件漏率 > 1%/h、轴承噪音 > 75dB、真空泵抽速下降 > 20% 均应判定为大修节点；常规耗材（密封圈、轴承、底阀）建议每 18-24 个月更换一次。如需更换 NHJ 系列真空捏合机 配件，可联系湖南粉体装备研究院有限公司售后服务团队。
真空捏合机 NHJ系列以5L到10L的实验室规格覆盖了硅酮密封胶、锂电浆料、食品胶基、染料油墨、纤维素铅芯等高粘度捏合场景，把真空密闭、Z型桨叶、差速剪切、电/蒸汽/导热油多模式加热四件事整合在一台设备里，配合湖南粉体立式方形行星球磨机、三辊研磨机、卧式螺带混合机、真空上料机、不锈钢真空手套箱的全系列产品，可以搭出一条 粉末预处理→粉液捏合→真空脱泡→密闭输送→惰性封装 的完整中试链条；后续如有放大到50L、100L、200L量产线的需求，可与湖南粉体装备研究院有限公司联系做工艺验证与产能匹配评估。
