快速球磨机10分钟超细粉碎的真相 KM系列单头双头实验室选型全解析

在粉体材料研发过程中，研磨环节往往占据整个实验周期中最不可控的时间黑洞。传统球磨机完成一批样品的超细粉碎通常需要数小时甚至数十小时，而科研人员真正需要验证的是配方比例、烧结温度、表面改性等核心变量，研磨时间本不应成为创新的拦路虎。快速球磨机的出现，从根本上改变了这一定律——托盘高速转动叠加摆动的复合运动模式，使球磨罐内的研磨球在惯性力驱动下形成高频率冲击与摩擦，将物料从20目以下的初始粒度在10分钟至60分钟内加工至0.1μm至10μm的超细粉体。这一效率提升并非简单的转速叠加，而是运动轨迹、能量密度与研磨介质协同优化的系统工程。

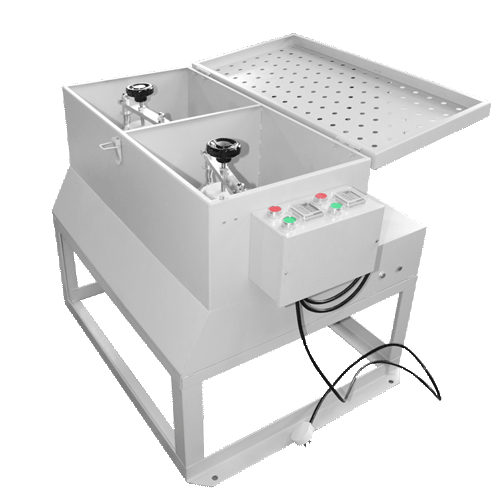

湖南粉体装备研究院有限公司推出的KM系列快速球磨机，包含KM-1单头款与KM-2×1双头款两种规格，分别对应0.5升至1升和0.5升至2升的研磨容积区间，功率配置为370W单电机与370W×2双电机，整机外形紧凑（41×65×75cm与78×65×75cm），兼容220V单相与380V三相电源，是实验室小批量试制与教学试验场景的理想选择。该机符合国家标准GB/T12109-1989《日用陶瓷工业用球磨机》与行业JB/T1406-2002《球磨机和棒磨机》中对试验设备的全部要求，为科技人员研究新产品、开发新技术材料提供了高效可靠的硬件支撑。

传统球磨机研磨时间长的三大瓶颈

理解快速球磨机的价值，需要先拆解传统研磨设备效率低下的根本原因。无论是实验室滚筒球磨机还是轻型滚筒球磨机，其核心运动模式均依赖筒体绕固定轴线的匀速旋转，研磨球在离心力与重力交替作用下形成抛物线落体运动。这种模式存在三个不可忽视的效率损耗点：

第一，运动维度单一导致能量分布不均。 传统滚筒球磨机的研磨球仅在二维平面内做循环运动，罐体底部与顶部的物料接触频率存在显著差异，靠近罐壁区域的物料往往经历过度研磨，而中心区域则存在研磨死区。这种不均匀性迫使操作者延长研磨时间以弥补中心区域的欠研磨，造成整体能耗上升与过度研磨风险。

第二，转速受临界转速限制无法突破。 滚筒球磨机的最优转速通常被限制在临界转速的65%至75%之间，超过这一阈值研磨球将紧贴罐壁随筒体同步旋转，失去对物料的有效冲击。这一物理上限决定了传统滚筒球磨机单位时间内能够传递给物料的能量密度存在天花板，无法通过简单提高转速实现效率突破。

第三，装填率与球料比的经验盲区。 传统球磨机的装填率通常控制在30%至50%，研磨球与物料的比例需要反复试错才能确定。对于硬度接近莫氏7度的高韧性物料，经验不足的科研人员很容易陷入"加球→延长时间→过粉碎→减球→粒度不达标"的循环，单次实验的研磨时间往往从预计的两小时膨胀到六小时以上。

正是这些结构性瓶颈，催生了快速球磨机这种通过运动模式创新而非单纯转速提升来实现效率突破的新一代实验室研磨设备。

复合运动机制：快速球磨机的物理逻辑拆解

快速球磨机与传统设备最本质的差异在于运动轨迹的设计。KM系列快速球磨机采用托盘高速转动叠加摆动的复合运动模式，托盘自身绕垂直轴高速旋转的同时，整个托盘架在水平面内做周期性摆动。安装在托盘上的球磨罐因此同时参与两种运动：绕托盘中心的公转（由托盘旋转驱动）和绕自身轴线的自转（由摆动运动驱动）。这种复合运动使罐体内的研磨球形成三维空间内的复杂轨迹，彻底打破了传统滚筒球磨机的二维运动局限。

具体而言，当托盘高速旋转时，球磨罐内的研磨球在离心力作用下被甩向罐壁，形成第一层冲击；与此同时，托盘的摆动使罐体轴线发生周期性偏转，研磨球在重力分量的变化下产生翻滚与滑落，形成第二层摩擦；两种运动叠加后，研磨球在罐体内的运动轨迹不再是规则的抛物线或圆周，而是呈现为具有混沌特征的三维空间曲线，这种不可预测的轨迹使罐体内每一个空间位置都有均等概率被研磨球覆盖，从根本上消除了研磨死区。

从能量传递效率的角度分析，快速球磨机的复合运动带来了两个关键优势。其一，有效冲击频率显著提升。传统滚筒球磨机中研磨球每完成一次抛物线落体需要数秒时间，而快速球磨机中由于托盘转速远高于传统滚筒（具体转速经优化调整至最佳工作点），研磨球在单位时间内完成的冲击次数呈数量级增长。其二，摩擦功占比增大。摆动运动带来的罐体轴线偏转使研磨球在罐壁与物料之间产生滑动摩擦，这种摩擦作用对于脆性物料的微裂纹扩展尤为关键，能够在不造成过度冲击粉碎的前提下实现细颗粒的逐步剥离。

对于不同性质的物料，KM系列快速球磨机提供了充分的工艺适配空间。根据厂家实测数据，对于莫氏硬度7度以下的脆性物料（如陶瓷釉料、电子粉体），在粒度20目以下的初始条件下，研磨时间通常在10分钟至30分钟即可达到D50小于5μm的细度；对于韧性较高的物料（如某些磁性金属粉末），研磨时间可能延长至60分钟，但相比传统滚筒球磨机仍可将效率提升3至5倍。这种效率提升的底层逻辑并非暴力加速，而是通过运动模式的优化实现了能量密度在空间与时间维度上的重新分配。

KM-1单头与KM-2双头：选型决策对照表

KM系列快速球磨机提供两种规格配置，选型决策的核心在于实验通量、样品多样性与场地条件的权衡。以下从六个维度对KM-1与KM-2×1进行系统性对比，帮助用户做出精准匹配。

从选型逻辑来看，KM-1单头款更适合以下三类场景：第一种是配方开发的深度验证阶段，科研人员需要对某一特定配方的最佳研磨时间、球料比、助磨剂用量进行系统优化，单头设计避免了双罐运行时的振动耦合干扰，实验数据的可重复性更高；第二种是教学演示场景，单头结构使操作过程更直观，便于学生观察研磨球的实际运动状态；第三种是空间受限的实验室，0.27㎡的占地面积可以轻松安置在通风橱或实验台角落。

KM-2×1双头款的核心优势在于平行实验能力。在正交实验设计中，研究人员经常需要同时测试3至5种不同工艺参数组合，双头快速球磨机可以在同一台设备上同时运行两个不同配方的样品，既节省了设备占用空间，又消除了不同批次之间因环境温度、湿度波动带来的系统误差。对于企业中心实验室而言，双头配置意味着在上午的9点至12点黄金时段可以同时推进两个研发项目的样品制备，整体实验通量提升接近一倍。

需要特别指出的是，KM-2×1的双电机采用独立驱动设计，每个研磨头可以单独启停，也可以同步运行。这一设计细节在安全性与灵活性上体现了工程团队的考量——当其中一个球磨罐需要中途取样检测时，另一罐可以继续运行而不受影响；当进行单一配方大批量制备时，可以只启动一个电机实现节能运行。370W×2的总功率配置在380V三相电源下运行平稳，在220V单相环境中同样兼容，但建议220V条件下避免双头同时满负荷启动，以减小对实验室电网的冲击。

六大行业应用场景与工艺参数推荐

快速球磨机的设计初衷是为电子材料、磁性材料、生物医药、陶瓷釉浆、非金属矿、新型材料等六大领域的科研与试制提供高效研磨解决方案。以下结合各行业物料特性，给出具体的工艺参数推荐与操作要点。

电子材料：MLCC介质粉体与钛酸钡超细研磨

多层陶瓷电容器（MLCC）的介质层厚度已进入亚微米级别，对钛酸钡（BaTiO₃）粉体的粒径分布提出了D50小于0.5μm、D90小于1.5μm的严苛要求。传统行星球磨机虽然能够达到这一细度，但研磨时间通常需要4至8小时。KM系列快速球磨机在处理钛酸钡粉体时，推荐采用湿法工艺，以无水乙醇作为分散介质，球料比设定为5:1，研磨时间控制在30至45分钟，即可获得D50约0.3μm的超细浆料。由于钛酸钡硬度约为莫氏5.5度，属于中等硬度脆性物料，快速球磨机的高频率冲击机制恰好匹配其微裂纹扩展特性，不易产生过度研磨导致的晶格畸变。

磁性材料：铁氧体粉体的粒度均匀性控制

镍锌铁氧体（Ni-Zn Ferrite）与锰锌铁氧体（Mn-Zn Ferrite）是软磁材料的核心品类，其烧结密度与初始粉体的粒度分布直接相关。铁氧体粉体经预烧后通常为20目至40目，具有一定韧性。KM系列快速球磨机处理铁氧体粉体时，建议采用干法研磨，球料比提高至8:1以弥补韧性物料的冲击吸收损耗，研磨时间40至60分钟，可获得D50在2μm至5μm区间的均匀粉体。快速球磨机复合运动带来的摩擦功占比，对于铁氧体这类需要逐步剥离而非瞬间击碎的物料尤为有利，最终粒度分布的跨度（D90-D10）通常可以控制在较窄区间。

生物医药：原料药与辅料的超微粉碎

在固体制剂研发中，原料药的粒径直接影响溶出速率与生物利用度。对于水溶性差、BCS分类为Ⅱ类或Ⅳ类的药物活性成分，超微粉碎至10μm以下是提高溶解度的有效策略。KM系列快速球磨机处理 pharmaceutical powders 时，必须采用湿法工艺，以纯化水或适宜的缓冲液作为分散介质，避免干法研磨产生的静电团聚与粉尘暴露风险。研磨罐与研磨球建议选用氧化锆或玛瑙材质，避免金属污染。球料比3:1至5:1，研磨时间15至30分钟，即可将大部分原料药粉碎至D90小于10μm。对于热敏性药物，建议将单次研磨时间分段执行，每段10分钟后暂停5分钟进行冷却，防止局部温升导致降解。

陶瓷釉浆：釉料细度与烧成性能的平衡

陶瓷釉浆的研磨细度直接影响釉面光泽度与针孔缺陷率。釉料配方通常包含石英（莫氏7度）、长石（莫氏6度）、高岭土（莫氏2度）等多种硬度差异显著的组分，传统研磨中经常出现"软质组分过磨、硬质组分欠磨"的不均衡现象。KM系列快速球磨机处理釉浆时，由于复合运动使不同硬度颗粒在罐体内均匀分散，硬质颗粒（石英）被充分冲击粉碎的同时，软质颗粒（高岭土）通过摩擦作用逐步剥片，最终釉浆的细度分布更为均匀。推荐湿法工艺，水料比0.8:1至1:1，球料比4:1，研磨时间20至40分钟，筛余（325目）可控制在0.1%以下。

非金属矿：高岭土与碳酸钙的超细加工

非金属矿深加工领域，高岭土与重质碳酸钙的超细粉体是造纸、涂料、塑料行业的核心填料。高岭土片层结构需要以剥片为主而非击碎，快速球磨机的摩擦机制恰好满足这一需求；碳酸钙硬度较低（莫氏3度），研磨时间可以大幅缩短至10至20分钟。对于湿法加工，建议将球料比控制在3:1至4:1，避免研磨球过多导致的能耗浪费；干法加工时则需要关注出料时的粉尘控制，建议连接小型集尘装置。

新型材料：固态电解质与催化剂前驱体

固态电解质（如LLZO、LAGP）与催化剂前驱体通常涉及多组分均匀混合与机械化学活化两个目标。快速球磨机的高能量密度不仅可以实现组分的物理分散，还能在研磨球的高速冲击下诱导固相反应，生成传统混合方式难以获得的纳米级复合物。以固态电解质研发为例，将氧化镧、氧化锆、碳酸锂按化学计量比混合后，在KM系列快速球磨机中干法研磨60分钟，即可观察到XRD图谱中新生成的晶相衍射峰，为后续烧结工艺提供了良好的反应活性基础。这类应用场景中，研磨球建议选用氧化锆或刚玉材质，避免金属球引入杂质。

干法与湿法工艺的选择边界与操作要点

KM系列快速球磨机支持干法与湿法两种工艺模式，选型时需要综合物料特性、目标粒度、后续工序与环保要求四个维度进行决策。

干法工艺适用于以下场景：物料本身具有吸湿性，遇水会发生水解或水合反应（如某些金属氮化物、碳化硅粉体）；后续工序为直接烧结或热压成型，无需浆料状态；实验室缺乏废水处理条件。干法研磨的关键操作要点包括：物料初始粒度必须控制在20目以下，过大的颗粒会导致研磨球卡滞甚至损坏罐体密封；装填量（物料+研磨球）不超过罐体容积的60%，为研磨球的运动预留充分空间；出料时建议在手套箱或通风橱内进行，防止超细粉尘扩散。

湿法工艺是快速球磨机更常用的工作模式，其优势在于：分散介质（水、乙醇、正己烷等）作为研磨球的润滑剂，使研磨球与物料之间的接触更为均匀，减少因干摩擦导致的热点团聚；浆料的流动性便于后续通过三次元旋振筛进行粒度检测与分级；对于热敏性物料，分散介质可以带走研磨过程中产生的摩擦热，防止局部过热。湿法研磨的关键操作要点包括：水料比或液料比通常控制在0.5:1至1.5:1之间，液量过多会降低研磨球与物料的碰撞频率，液量过少则难以形成均匀浆料；研磨结束后需要通过真空抽滤或离心分离将粉体与分散介质分离，分离后的粉体需在烘箱中低温干燥（通常80℃至120℃）以避免二次团聚。

在实际操作中，科研人员可以通过"预实验三步法"快速确定最优工艺参数。第一步，固定球料比为5:1、研磨时间为20分钟，以水或乙醇为介质，观察浆料流动性与最终粒度，初步判断物料的研磨难易程度；第二步，根据第一步结果调整球料比（难磨物料提高至8:1，易磨物料降低至3:1）与研磨时间（每次增减10分钟）；第三步，记录最优参数组合，建立实验室内部的工艺数据库，为后续批量实验提供参考。

设备操作规范与日常维护清单

快速球磨机虽然结构紧凑，但高速旋转部件的存在要求操作人员严格遵守安全规范。以下是基于KM系列快速球磨机结构的完整操作与维护指南。

开机前检查（五项必查）

1. 球磨罐密封检查：确认罐盖密封圈无老化、无缺损，压盖螺钉已均匀拧紧。湿法研磨时若密封不良，浆料泄漏将污染托盘并可能导致电机短路。
2. 研磨球与物料装填量：单罐装填总量（物料+研磨球+液体）不超过罐体标称容积的80%，过量装填将限制研磨球运动空间，降低研磨效率并增加电机负荷。
3. 托盘平衡校验：双头运行时，两个球磨罐的重量差异应控制在5%以内，严重失衡将导致设备运行时产生剧烈振动，长期运行会损坏轴承。若两罐物料重量差异较大，可通过添加配重块或调整液量实现平衡。
4. 电源与接地检查：确认电源电压与设备铭牌标注一致（220V或380V），接地线连接可靠。快速球磨机运行时电机电流较大，可靠的接地是防止触电事故的最后防线。
5. 周边环境清理：确保设备周围50cm范围内无杂物，特别是无易燃溶剂瓶敞口放置。高速旋转部件可能甩出意外脱落的物件，造成二次伤害。

运行中监控（三项观察）

1. 运行噪声监测：正常运行的快速球磨机应发出均匀低沉的嗡嗡声，若出现尖锐金属撞击声或周期性异响，应立即停机检查球磨罐是否松动或研磨球是否破碎。
2. 电机温升监测：连续运行30分钟后，用手背触摸电机外壳，温升不应超过40K（即环境温度+40℃以内）。若电机过热，可能是装填量过大或电压不稳导致，需停机排查。
3. 振动幅度监测：将一杯水放置在设备旁边平台上，观察水面波纹。正常运行的振动幅度应使水面产生轻微涟漪，若出现明显溅水，说明设备失衡严重，需立即停机调整。

研磨后操作（三步流程）

1. 停机缓降：达到设定研磨时间后，按下停止按钮，待托盘完全停止转动后再打开防护罩。严禁在设备尚在惯性转动时强行制动或取罐。
2. 出料与清洗：湿法研磨时，将浆料倒入洁净烧杯，随后用分散介质冲洗罐体与研磨球2至3次，回收全部物料。干法研磨时，在通风条件下将粉体倒入样品袋，使用软毛刷清理罐壁残留。研磨球与罐体需用纯水或酒精清洗干净，晾干后存放。
3. 粒度检测：出料后的样品建议立即通过激光粒度分析仪或小型实验室筛分机进行粒度检测，记录D10、D50、D90数据，与目标粒度对比后决定是否需要进行二次研磨或调整工艺参数。

月度维护（四项要点）

1. 传动皮带检查：KM系列快速球磨机采用皮带传动，每月检查一次皮带张紧度与磨损状态。皮带过松会导致托盘转速下降，研磨效率降低；皮带表面出现裂纹时需及时更换。
2. 轴承润滑：托盘主轴轴承每运行500小时需补充润滑脂（推荐锂基润滑脂），润滑脂注入量以填充轴承腔内1/3至1/2为宜，过量会导致运转阻力增大。
3. 电机碳刷检查：对于有刷电机配置，每3个月检查一次碳刷磨损长度，当碳刷剩余长度小于5mm时应更换。碳刷接触不良会导致电机转速不稳，进而影响研磨效果的可重复性。
4. 外观与紧固件：每月检查一次设备外壳、防护罩、压盖螺钉的紧固状态，及时清理托盘表面的积尘与残留物料，防止腐蚀与细菌滋生（特别是生物医药应用场景）。

快速球磨机与滚筒球磨机、行星球磨机的差异化定位

在实验室研磨设备选型中，快速球磨机、滚筒球磨机与行星球磨机经常被放在一起比较。三者并非简单的替代关系，而是针对不同物料特性与工艺目标的互补定位。

从这张对比表可以看出，快速球磨机的核心定位是实验室效率工具。当科研人员需要在一天内完成多组配方的研磨验证时，快速球磨机的时间优势无可替代；当目标是获得亚微米级甚至纳米级粉体时，立式方形行星球磨机或全方位行星球磨机仍然凭借更高的能量密度占据优势；当处理量进入公斤级甚至吨级时，大型滚筒球磨机的规模效应使其成为唯一经济可行的选择。

在实际工艺链设计中，快速球磨机通常扮演"第一研磨站"的角色。以锂电正极材料研发为例，实验流程通常为：前端实验颚式破碎机将前驱体粗碎至10mm以下，随后进入快速球磨机进行30分钟预研磨将粒度降至5μm左右，最后通过立式方形行星球磨机进行2小时精磨获得D50小于1μm的纳米粉体。这种分段研磨策略的好处在于：快速球磨机承担了粗磨与中磨的大部分工作量，大幅减少了行星球磨机的运行时间，从而降低了整体能耗与设备磨损。

五大常见疑问与解决方案

Q1：快速球磨机能否处理硬度超过莫氏7度的物料？

KM系列快速球磨机的设计物料硬度上限为莫氏7度。对于硬度更高的物料（如碳化硅、碳化钨、刚玉等），建议先通过颚式破碎机或对辊破碎机预破碎至更小粒度，再选用更高能量密度的设备如立式方形行星球磨机配合氧化锆或碳化钨研磨罐进行精磨。强行在快速球磨机中处理超硬物料将导致研磨球与罐体严重磨损，缩短设备寿命。

Q2：研磨后粉体出现团聚现象，如何解决？

干法研磨后的超细粉体由于表面能增大，极易发生团聚。解决策略有三：其一，在干法研磨中加入0.5%至1%的助磨剂（如硬脂酸、PEG），通过表面包覆降低颗粒间范德华力；其二，改用湿法研磨，以分散介质隔离颗粒接触；其三，出料后立即进行超声分散（5分钟，功率200W）再干燥，可有效打破软团聚。对于硬团聚（因局部过热烧结形成的团聚体），则需返回研磨工序重新粉碎。

Q3：双头运行时两个罐体研磨效果不一致，原因何在？

两个罐体研磨效果出现差异，最常见的原因是重量不平衡。当两罐物料重量差异超过10%时，托盘在高速旋转中会产生偏心力矩，导致较轻一侧的罐体实际转速低于较重一侧。解决方法：每次运行前用电子秤称量两罐总重（含物料+研磨球+液体），通过增减液量或配重使两罐重量差控制在5%以内。此外，若其中一个罐体的压盖螺钉未均匀拧紧，罐体在运行中会发生微幅晃动，同样导致研磨效率下降。

Q4：快速球磨机的研磨球应如何选择材质与尺寸？

研磨球材质的选择遵循"硬度匹配、无污染"原则。处理一般陶瓷粉体可选用不锈钢球（经济性好）；处理高纯度电子材料需选用氧化锆球或玛瑙球（避免金属污染）；处理高硬度物料需选用碳化钨球或氧化铝球（耐磨性高）。研磨球尺寸推荐采用"级配策略"：大球（Φ10mm）占比30%负责粗颗粒破碎，中球（Φ5mm）占比50%负责中等颗粒研磨，小球（Φ2mm）占比20%负责细颗粒精磨。这种级配可使粒度分布更为集中。

Q5：快速球磨机能否用于机械化学合成（Mechanochemistry）？

可以，但需对工艺参数进行针对性调整。机械化学合成需要足够的机械能打破化学键并诱导新键形成，通常要求更高的能量密度与更长的研磨时间。在KM系列快速球磨机中进行机械化学实验时，建议将球料比提高至10:1至15:1，研磨时间延长至2至4小时，并采用干法模式以避免溶剂分子的干扰。由于机械化学过程通常伴随显著温升，建议采用分段研磨策略（每运行30分钟停机冷却10分钟），防止产物因过热分解。此外，机械化学合成对研磨罐与研磨球的材质匹配度要求极高，需根据反应体系选择惰性材质（如PTFE、氧化锆、玛瑙），避免材质与反应物发生副反应。

从实验室到产线的设备升级路径

快速球磨机作为实验室阶段的效率利器，其工艺参数可以为后续中试与量产设备选型提供关键数据支撑。科研人员在使用KM系列快速球磨机完成小试后，应系统记录以下参数并作为放大依据：最优球料比、最优研磨时间、最优液料比、目标粒度分布、电机功率与处理量的对应关系。这些参数是后续选择重型卧式球磨机、卧式轻型球磨机或全方位行星球磨机进行放大的基础数据。

湖南粉体装备研究院有限公司的研磨设备谱系覆盖从0.5L实验室级到200L量产级的完整梯度。快速球磨机作为这一谱系中的"效率先锋"，其核心价值在于帮助科研人员在有限的预算与空间约束下，快速验证配方可行性、积累工艺数据，为后续的设备投资与产线设计提供实证依据。对于正在筹建粉体材料实验室的科研院所与企业，建议将快速球磨机作为首批采购设备之一，与实验颚式破碎机、小型实验室筛分机组成基础研发三件套，待工艺路线成熟后再逐步引入行星球磨机、滚筒球磨机等放大设备。

粉体材料的超细粉碎与均匀分散是新材料研发的基石工序。选择一台适合的研磨设备，本质上是在为整个研发团队的创新效率投资。KM系列快速球磨机以其紧凑的机身、灵活的电压兼容性、单头双头双配置，以及10分钟至60分钟完成超细粉碎的核心能力，正在成为越来越多实验室提升研发效率的标配工具。无论是高校材料学院的本科教学实验，还是企业研发中心的小批量配方筛选，快速球磨机都在用实实在在的研磨效率，为粉体材料领域的科研人员争取更多用于思考与创新的时间。
