四个卧式球磨罐装在竖直行星盘上，改变的是什么
一台行星球磨机的外壳差别并不大，真正拉开使用体验差距的往往是球磨罐的安装方向。实验室里更常见的立式机型把罐体竖立在行星盘上，罐底始终是一个朝向地面的平面；卧式行星球磨机反过来，把四个球磨罐水平卧放，用压紧装置固定在竖直的行星盘上，运转过程中罐体不再有一个固定的底面。
这个差别会直接改变罐内磨球的运动状态。立式罐在低转速阶段容易在罐底形成磨球堆积层，细粉随之沉降压实，出料时上下层粒度差异明显。水平卧放的罐体在旋转中不断改变自身与重力方向的相对关系，罐内物料与磨球被反复翻动，堆积位置不容易固定下来。
官网对这一结构的说明是：球磨罐在行星运动时没有固定的平面底，罐内磨球在承受公转和自转两个离心力的同时，还受到自身重力的影响，磨球与物料的无序化运动程度因此提高，对部分物料的沉底问题能起到较好的改善作用。
对于密度差异较大的混合粉体、需要长时间连续运转的湿法浆料，以及磨球容易在罐底结层的场合，这个结构差异比转速数字更值得先确认。卧式行星球磨机 目前覆盖从 1L 实验室机型到 100L 中试机型的完整规格段，下文按统一的 WXQM 型号前缀展开。
罐体没有固定平面底，沉底为什么减轻
沉底的本质是磨球与物料在重力方向上形成稳定分层。只要底部始终是同一处，沉降下去的磨球就会长期停在同一位置，后续的撞击能量集中在已经磨细的那部分物料上，中上层的新物料难以进入高能量区。卧式结构的应对方式是让接触面不断更换：罐体旋转一周，原本位于下方的区域被转到上方，新的物料和磨球补充进来，同一批物料在不同时间点都会经过磨球运动较剧烈的区域。
卧式结构解决的是研磨空间底面固定所带来的分层问题，并不改变物料本身的流动性和粘附性。对于粘度较高、容易粘壁的浆料，或者磨球密度与物料密度相差过大的体系，仍然要结合研磨介质规格、装料量与研磨时间一起调整，必要时缩短单次连续运行时间、改用正反交替方式运行。
WXQM 卧式行星球磨机是靠什么把物料磨细的
WXQM 系列的工作原理可以拆成三层：行星盘带动罐体做行星运动，罐体内部的磨球在高能撞击与摩擦下细化物料，四个罐体同时提供并行的研磨空间。官网对卧式机型的描述是“在竖直的行星盘上对称装有四个卧式安装的球磨罐”，轻型机型还特别说明了重力参与介质运动这一点。
公转、自转与重力一起决定磨球的运动轨迹
行星运动的基本形式是公转与自转的叠加：行星盘绕主轴旋转时，罐体随盘公转，同时在行星机构的带动下反向自转，参数表中的公转与自转转速通常成对出现，比例接近 1:2。以轻型机型为例，公转转速区间为 35~335rpm，对应的自转转速区间为 70~670rpm，采用变频无级调速。
卧式机型在公转与自转之外多了一个变量。罐体水平卧放时，罐内磨球除了承受两个离心力，还要持续受到自身重力作用，运动方向被不断改变，磨球与物料的无序化程度随之提高。磨球之间的相互摩擦、碰撞以及磨球对物料的冲击共同完成细化，这也是卧式结构在设计说明里反复提到重力参与的原因。
四个罐同时运转，对实验安排意味着什么
标配四只球磨罐的配置方式有两个直接用途。一是并行对比：同一台设备在同一组运行参数下，可以同时装入四种不同物料，或者同一种物料配四种不同研磨介质，一次运行就能拿到四组可比数据，减少分批运行带来的参数漂移。二是提高单批产量：同一种物料分装四罐并联运行，单次投料量随之提升，这对于需要先累积样品量再开展后续测试的场合比较实用。
四罐结构也带来一个使用习惯上的要求：四只罐的装料量与磨球配比尽量保持一致，否则不同罐位的负载差异会传递到传动机构上，长期运行对设备稳定性和噪声都有影响。

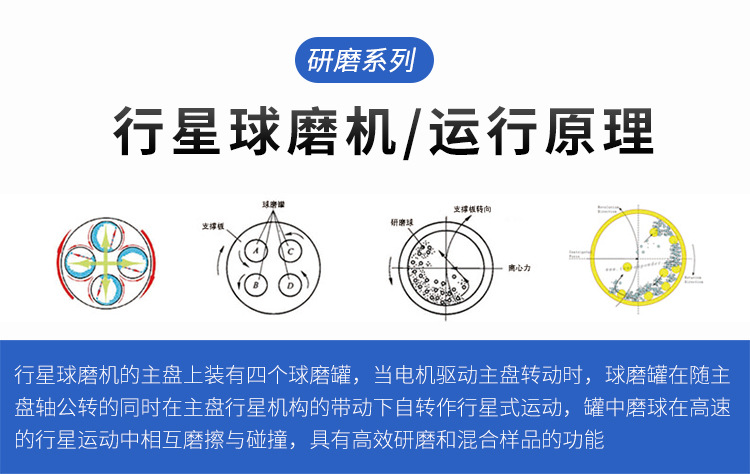

行星球磨机公转与自转的复合运动示意；卧式机型在此基础上把竖立安装的球磨罐改为水平卧放。
哪些参数真正影响卧式行星球磨机的研磨结果
参数表本身并不复杂，难的是判断哪一个数字对应自己的工艺条件。WXQM 系列需要重点确认的集中在四项：可配球磨罐规格、公转与自转转速、电源与电机功率、运行时间设定。下面把官网公开的数据整理成两组对照，方便按容积段定位。
| 机型 | 主机规格 | 可配球磨罐规格 | 罐数量 |
|---|---|---|---|
| WXQM-1（轻型） | 1L | 50~250ml | 4 只 |
| WXQM-2（轻型） | 2L | 50~500ml | 4 只 |
| WXQM-4（轻型） | 4L | 250~1000ml | 4 只 |
| WXQM-6（轻型） | 6L | 500~1500ml | 4 只 |
| WXQML（重型） | 2~6L | 0.05~1.5L | 4 只 |
| WXQM-8L（重型） | 8L | 1~2L | 4 只 |
| WXQM-10L（重型） | 10L | 1~2.5L | 4 只 |
| WXQM-12L（重型） | 12L | 1~3L | 4 只 |
| WXQM-16L（重型） | 16L | 2~4L | 4 只 |
| WXQM-20L（重型） | 20L | 2~5L | 4 只 |
| WXQM-40L（重型） | 40L | 5~10L | 4 只 |
| WXQM-60L（重型） | 60L | 10~15L | 4 只 |
| WXQM-100L（重型） | 100L | 15~25L | 4 只 |
这张表里最容易看错的是主机规格与可配罐规格之间的关系。四只罐的容量合计与主机规格段是相互对应的，例如 12L 重型主机配 1~3L 罐，四只罐同时满载即接近主机标称容积。如果只按主机容积推断罐体大小，很容易出现单只罐超出允许范围、装料量对不上的情况，也会影响装罐后的压紧与密封。
| 机型段 | 设备电源 | 电机功率 | 公转 / 自转（rpm） | 设备重量 | 设备体积（mm） |
|---|---|---|---|---|---|
| 轻型 WXQM-1~6 | 220V-50Hz | 0.75kW | 35~335 / 70~670 | 86kg | 700×510×570 |
| 重型 WXQML | 220V-50Hz | 1.5kW | 35~335 / 70~670 | 256kg | 1220×620×810 |
| 重型 WXQM-8/10/12L | 220V-50Hz | 1.5kW | 35~290 / 70~580 | 370kg | 1320×670×920 |
| 重型 WXQM-16L | 380V-50Hz | 3kW | 30~240 / 60~480 | 440kg | 1530×750×960 |
| 重型 WXQM-20L | 380V-50Hz | 4kW | 25~215 / 50~430 | 700kg | 1620×840×1040 |
| 重型 WXQM-40L | 380V-50Hz | 5.5kW | 25~215 / 50~430 | 760kg | 1770×860×1100 |
| 重型 WXQM-60L | 380V-50Hz | 7.5kW | 20~206 / 50~310 | 1020kg | 1860×1050×1280 |
| 重型 WXQM-100L | 380V-50Hz | 11kW | 35~193 / 50~290 | 1160kg | 2100×1150×1370 |
从这张表能读出两个趋势。一是设备规模跨过 12L 之后，电源从单相 220V 切换到三相 380V，电机功率由 1.5kW 一路升到 11kW，整机重量从 370kg 增加到 1160kg，这些变化会直接影响安装条件，而不只是价格差异。二是公转与自转转速的上限随容积增大而下降，20L 与 40L 两档的公转转速区间相同，都是 25~215rpm，到 60L 收窄为 20~206rpm；100L 一档的公转转速在页面上标注为 35~193rpm，下限数字与相邻规格的递进关系不完全一致，选型时建议以对应产品页的数据为准并向厂家确认。
噪声同样随规格上升。轻型机型与 2~12L 重型机型标注为 60±5dB，20~40L 标注为 65±5dB，60~100L 标注为 68±5dB。如果设备放在有人值守的实验室内长时间运行，这个差别在体感上是能分辨出来的，必要时需要单独安排设备间。
转速区间与时间设定怎么配合
转速决定的是能量输入强度，时间设定的作用则偏向过程控制。正反交替运行时间（1~999 分钟可调）改变的是罐体转向的切换周期：交替周期短一些，罐内物料的翻动更频繁，适合容易在某个方向堆积的物料；周期长一些，研磨介质更容易形成稳定的抛落状态，适合需要较高冲击能量的硬质材料。总运行时间上限为 9999 分钟，一般远大于实际需要的研磨时间，留出的余量主要是为了长时间连续运行和分段计时。
WXQM 系列采用变频无级调速，转速不是分档选择，而是可以在区间内连续设定。这一点在放大试验中比较有用：小容量试磨得到合适效果后，可以在放大机型上寻找相近的介质运动强度，而不必受固定档位限制。控制面板除标准形式外还可选配微电脑触摸屏PLC一体机，支持正反转交替控制、定时和断电记忆，其中断电记忆对需要跨多次运行累计时间的实验更方便。
轻型与重型结构差别会落到哪些实际效果上
WXQM 系列分为轻型和重型两条产品线，两者共用同一套行星运动形式和四罐配置，差别集中在承力结构与配套装置上。官网对重型机型的定位写得很直接：采用双盘两端支撑托架结构，设备稳定性、抗负荷能力均得到有效提升，解决了轻型卧式行星球磨机仅限于轻负载使用的局限，主要适用于用户中试或小批量研磨生产。
轻型机型的负载边界在哪里
轻型机型整机重量 86kg，电机功率 0.75kW，四个球磨罐由压紧装置固定，官网给出的定位是结构简单、操作便捷，适用于实验室小批量样品实验研究。它的边界并不是由标称容积单独决定的，而是由行星盘的支撑形式和传动件的承载能力共同决定。
同样标称 6L 规格，轻型与重型的差别在于能否长期承受高密度研磨介质与高比重物料带来的交变载荷。日常只做几十毫升到一升量级样品时，轻型机型在占地和成本上更合适；如果装料经常接近罐体上限，或者需要连续多批次运行，轻型机型的余量会偏紧，运行噪声和传动件磨损也会更明显。
重型机型的双盘两端支撑与吊装倒料
重型机型在结构上做了几处针对性调整。双盘两端支撑托架把行星盘的两侧同时托住，稳定性与抗负荷能力提升；外壳采用加厚钢板焊接成型，机加零件经严格热处理并按数控工艺加工，传动齿轮选用特殊材料精密齿轮。设备还设计了刹车锁止功能，吊罐、装罐、锁罐操作可以在盘体静止锁定的状态下完成，避免误动。
重型卧式球磨机 还配备吊装与倒料装置，两者采用一体化集成设计，倒料装置融入振筛出料技术，官网图示说明 60L 以上的设备配备吊装倒料装置，目的是缩短取罐、卸料、装罐的时间。

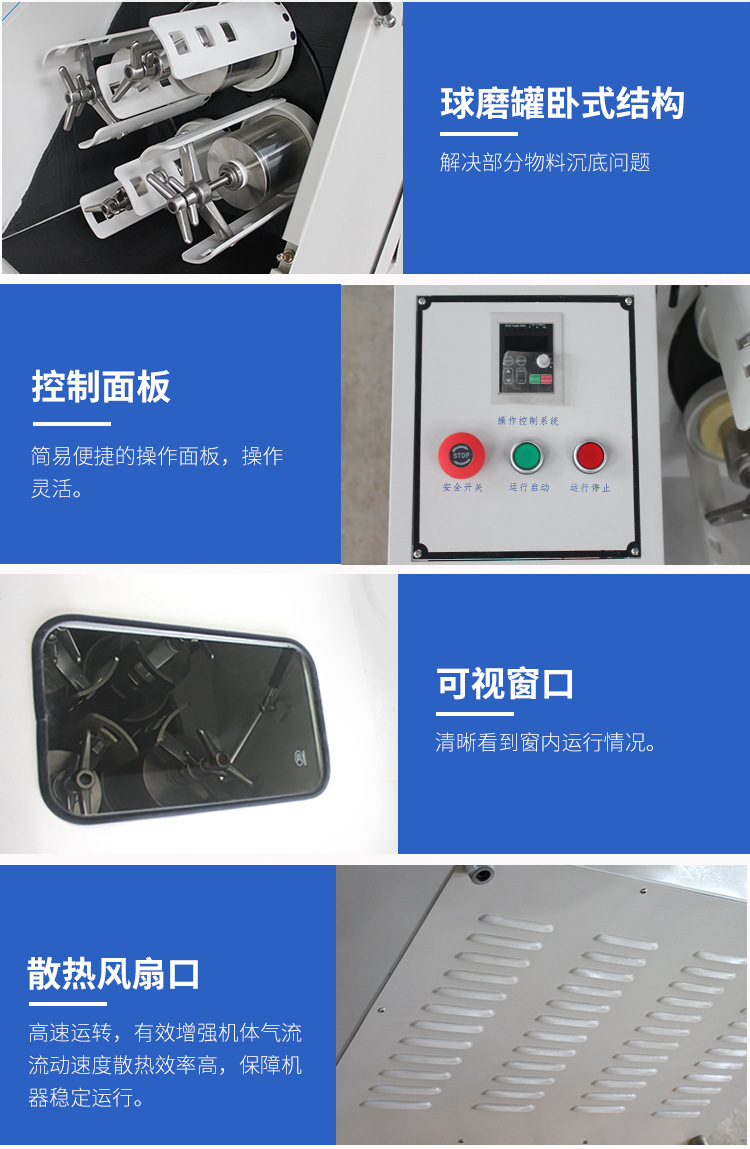

卧式球磨罐的卧式安装结构、控制面板、可视窗口与散热风扇口，实际配置以对应产品页面为准。
卧式行星球磨机适合哪些材料和多大批量
官网给出的适用部门覆盖地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保，适用材料清单较长，主要集中在几类需要精细研磨、并且对粒度分布比较敏感的功能粉体：
- 电子与结构陶瓷类：电子陶瓷、结构陶瓷、氧化铝陶瓷、氧化锆陶瓷、介质陶瓷、压电陶瓷；
- 电池与能源材料类：钴酸锂、锰酸锂以及燃料电池相关材料；
- 磁性材料类：Ni-Zn 铁氧体、Mn-Zn 铁氧体；
- 电子元件类：MLCC、圆片陶瓷电容、氧化锌压敏电阻、热敏电阻（PTC、NTC）；
- 发光与抛光材料类：荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉；
- 催化与氧化物粉体类：催化剂、纳米材料、氧化锌粉料、氧化钴粉料。
这些材料的共同点是成品对细度和均匀性要求较高，其中不少在研磨过程中对温度或气氛比较敏感。四罐并行配置与真空球磨罐的适配能力，在这类场合的实用价值往往比单纯的转速指标更直接。以轻型机型为例，WXQM-1 可配 50ml 真空球磨罐，WXQM-6 可配 250~1000ml 真空球磨罐；如果物料容易氧化或需要惰性气体保护，真空罐的可用规格需要和主机单独核对。官网行星球磨机系列 下另有立式方形、立式生产型等机型，可与卧式机型配合使用。
批量上可以把 WXQM 系列分成三段来看。1~6L 的轻型机型对应实验室小批量样品实验研究，单罐容量通常落在几十毫升到一升半之间；8~12L 重型机型适合小批量制备，单罐进入升到数升的量级；16~100L 重型机型面向中试或小批量生产，单罐可到 15~25L。三段使用同一套行星运动形式和四罐布局，从实验室阶段过渡到中试时研磨方式不需要推倒重来，这一点对工艺延续性比较有利。
不过放大后的转速区间、装料量与研磨时间都需要重新确认，不能直接把小容量试磨的参数按比例平移，介质运动状态在容积变化后本身就会改变。
选购卧式行星球磨机前容易忽略的确认项
参数之外，有几件事在询价前确认清楚，能省掉不少反复：
- 单只罐的容积上限：主机规格与可配罐规格是两组数据，按主机容积直接推断罐体会出现偏差；
- 真空球磨罐的可用规格：轻型机型可从 50ml 起配小容量真空罐，容量上限随主机规格变化，需要按物料是否易氧化单独确认；
- 研磨罐与研磨介质的材质：同一种物料使用不同材质的罐体和磨球，引入的污染程度差别明显，对痕量元素分析要求高的样品需要提前锁定材质；
- 电源与场地条件：12L 以上切换到三相 380V，100L 机型整机重量 1160kg、外形 2100×1150×1370mm，吊装通道与地面承重都要提前核实；
- 控制面板形式：标准面板之外还可选配微电脑触摸屏PLC一体机，正反转交替控制、定时与断电记忆功能在需要复现实验条件时比较有用；
- 装料量、磨球配比与研磨时间：这三项没有通用推荐值，与物料硬度、初始粒度和目标粒度直接相关，建议先按小容量试磨确定，再放大批量。
实际效果与物料性质有关，研磨介质密度、装料量和目标粒度不同，对应的转速与时间组合也会有明显差异。规格书上的转速区间说明的是可调范围，并不直接对应某一种材料的工作点。同一台设备在不同装料量下的表现也不同，装料量偏多会削弱磨球行程，偏少则撞击机会不足，这一项通常需要通过试磨来定。
几个常被问到的问题
卧式行星球磨机和立式行星球磨机应该怎么取舍？ 如果物料容易在罐底沉降结层，或者希望减少固定底面带来的分层，卧式结构更对症；如果更看重小容量、多规格的灵活性，立式半圆行星球磨机（实验室型） 覆盖 0.4~16L 的规格段。两者在实验室里经常是分工使用的关系，而不是互相替代。
四个罐可以只装两只吗？ 从对称运行的角度，建议按对称位置成对使用，避免单侧负载造成的偏载。具体配置方式建议在订购时说明，由厂家确认。
湿法研磨时罐体怎么选？ 湿法体系要考虑浆料的腐蚀性与粘度对磨球运动的影响，具体材质组合需要结合物料体系确定，不适合直接套用干磨参数。
选型时的判断顺序，通常从两个问题出发：物料是否容易沉底，单批要做多大量。前者指向罐体的安装方向，后者指向主机规格段，剩下的转速、时间与介质配置再围绕这两点展开。
卧式行星球磨机把四个球磨罐水平卧放，用没有固定平面底的结构换取更充分的介质翻动，在易沉降物料和小批量放大这两个方向上都有比较明确的应用对应关系。WXQM 系列从 1L 实验室机型到 100L 中试机型共用同一套行星运动形式，卧式行星球磨机产品参数 按容积段给出了可配罐规格、转速、功率与整机尺寸，可以先按单批处理量锁定区间，再逐项确认研磨罐材质、真空罐配置与安装条件。
