卧式螺带混合机粘稠腻子膏真石漆凭什么零残留 ZQ系列50到2000升全容积选型实战

卧式螺带混合机为何成为粘稠粉体混合的主力机型

腻子膏、真石漆、干粉砂浆、医药预混料这些听起来毫无关联的物料，在工艺链上都会在同一个环节遇到相同的麻烦：粘稠、含水、密度不一致、流动性差，常规V型、双锥、三维混合机装进去之后，要么搅拌不到桶底边缘造成局部死区，要么底出料残留几十公斤料清不干净，要么纤维长的干粉缠在搅拌轴上半天出不来。这是卧式螺带混合机（Horizontal Ribbon Mixer / Ribbon Blender）被工程一线选作主力混合设备的根本原因：内外双层螺旋带的对流运动能把密度差大的物料在3至8分钟内翻匀，底部大开口的气动蝶阀又能一次把料卸干净，整机从50升实验室小试到2000升中试量产的全容积谱系覆盖得严丝合缝。

湖南粉体装备研究院有限公司的卧式螺带混合机ZQ系列，正是为这一类粘稠、含水、密度差异较大的物料混合而生的。它采用双层螺旋叶片结构，内螺旋将物料向外侧推送，外螺旋将物料向内部聚集，形成对流循环，在低动力下实现高效混合。电机与搅拌主轴之间通过摆线针轮减速机直联传动，整体结构紧凑，运行可靠度高，维护便捷。底部出料采用气动开门或手动蝶阀两种形式，粉体物料可实现快速卸料，几乎无残余。

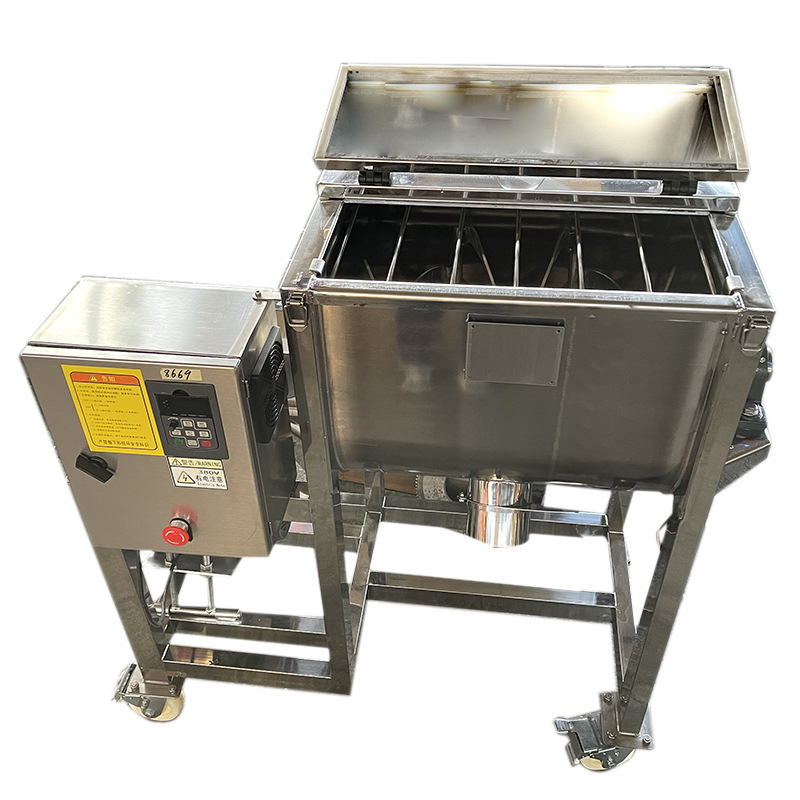

卧式螺带混合机ZQ系列主机外观：卧式U型桶体配合双层螺带搅拌主轴，底部预留蝶阀出料接口

卧式螺带的核心优势解析

为什么这种设备在腻子膏、真石漆、干粉砂浆等领域具有不可替代性？从三个维度拆解会更清晰：

第一，对流混合机制破解密度差异痛点。 内外双螺带的逆向运动让物料在桶体横截面方向上形成两个对流环：内层螺带把靠近轴心的物料推到两端，外层螺带把贴在桶壁的物料拉回轴心。在这样的循环下，哪怕物料里含有玻化微珠这种轻质颗粒，或者含有重质石英砂、碳酸钙颗粒，都能在短时间内实现宏观均匀混料，不会出现V型混合机那种"大颗粒始终停留在V型底部"的分层现象。

第二，底部大开口出料实现零残留。 卧式螺带桶体的底部是完整的矩形大平面，气动蝶阀或手动插板阀的开口可以做到直径133毫米甚至更大，粉体落到阀口上方时不会被隔板或挡圈挡住，一开阀就哗哗地下来。对于真石漆、腻子膏这类在桶壁会粘附残留的物料，桶底开口的位置正好对应物料下降的最低点，一次性出料量可以达到装料量的99%以上，省去人工铲桶的环节。

第三，U型桶体结构决定了设备能做大。 与V型混合机的两节圆筒对接结构不同，卧式螺带机的U型桶体是一个连续的半圆筒加两段矩形侧板，桶体越长，单机混合量越大，从实验室50升、100升到工业化2000升的容积连续放大，不存在结构性瓶颈。这是为什么大型腻子膏生产线1000升至2000升的单机混合环节几乎只有卧式螺带机能胜任的根本原因。

U型桶体内部双层螺带布局：内螺带外推+外螺带内拉，形成两套逆向对流循环

ZQ系列容积梯次与电机配置

湖南粉体的卧式螺带混合机ZQ系列覆盖50升实验室小试到2000升量产旗舰的全容积谱系。根据官方公开的200升与400升技术参数表可以推算整套系列的工程放大规律：

说明：上表以200L与400L实测参数为基准，其余规格依据湖南粉体ZQ系列工程放大规则推算，电机功率随桶体容积的0.7次方递增，桶体长度方向尺寸主要承担容积扩展。详细选型可查看卧式螺带混合机产品详情页。

整套系列统一采用15转/分钟的低转速设计，这是因为粘稠物料混合过程中高速搅拌容易把粉体扬起形成粉尘，或者把含水物料重新揉成团块，反而不利于均匀；低速大扭矩正好让物料在重力作用下慢慢翻动，每次翻动的位移恰好等于螺带螺距的一半。电气元件全部采用正泰、德力西这两个国内一线品牌，塑壳断路器、交流接触器、热继电器组成的电机保护回路标准配置，避免国产小型塑壳断路器容易烧毁的问题。

减速机采用摆线针轮减速机直联传动，相比齿轮减速机或皮带传动，摆线针轮减速机的输入轴与输出轴在同一轴线上，整机高度可以压得更低，安装对地面平整度的要求也更低。湖南粉体卧式螺带混合机的产品技术参数图明确标注了减速机型号为ZQ系列，与主机型号一致，是为了方便用户后期维护时直接按照ZQ-ZQ的方式命名存档备件。

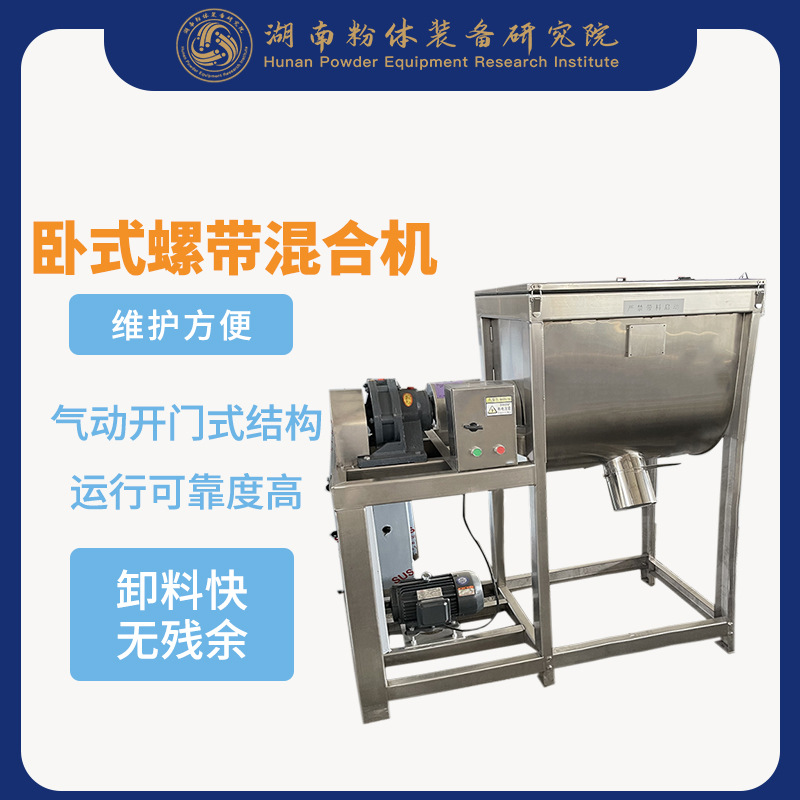

摆线针轮减速机与搅拌主轴直联传动：输入输出同轴，整机高度紧凑，维护便捷

应用场景：哪些物料非卧式螺带机不可

卧式螺带混合机并非适用于所有粉体场景，它最擅长的是粘稠、含水、密度差异不太大、流动性差的物料。从湖南粉体的官方产品介绍中可以归纳出五大典型应用：

第一类，腻子膏与真石漆。 这是卧式螺带机最经典的工艺场景。真石漆里含有天然彩砂、玻化微珠、苯丙乳液、助剂等多组分，彩砂密度2.6g/cm³远高于乳液的1.0g/cm³，靠V型混合机或三维混合机很难把彩砂均匀分散到乳液里，而卧式螺带机的对流循环能在5分钟内完成均匀分散。腻子膏的生产则因为含水率高（通常25%-35%），流动性接近膏状，必须依赖螺带的机械翻动才能把粉料和液料混合均匀。

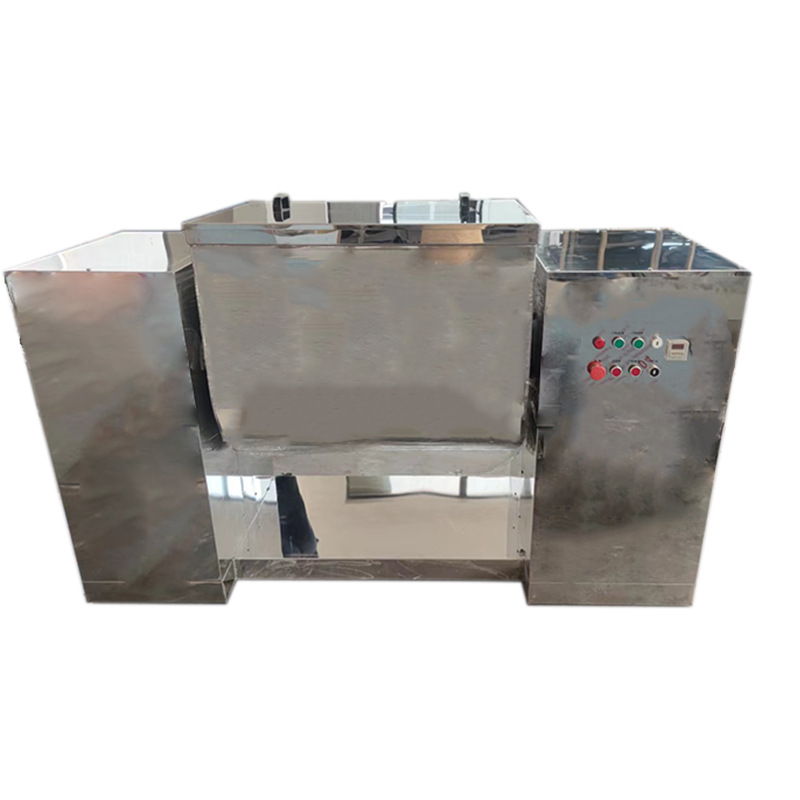

腻子膏真石漆专用：卧式螺带结构能稳定应对含水率25%以上的物料

第二类，干粉砂浆与特种建材。 干粉砂浆料里含有玻化微珠、聚苯颗粒、轻质骨料这类低密度组分，V型混合机混完之后顶部总是飘一层轻质料。卧式螺带机的对流设计能把这些轻质料强行带到桶底，再与重质砂料混合。湖南粉体的产品介绍中特别提到，"一般情况下，混合含有玻化微珠的干粉砂浆料，推荐卧式螺带混合机快"，正是这个原因。

第三类，医药预混料与食品添加剂。 医药预混料通常是把微量活性成分与大量赋形剂混合均匀，微量组分占比往往只有0.1%-1%，对混合均匀度要求极高。卧式螺带机的低转速15rpm让物料流动平稳，不会因为高速搅拌造成静电吸附微量组分在桶壁，配合双层螺带的对流循环，变异系数CV值可以控制在3%以下。食品添加剂中的复合调味料、固体饮料粉、营养强化预混料也是同样的工艺逻辑。

第四类，化工粉料与催化剂前驱体。 化工行业里的催化剂前驱体、颜料中间体、染料粉体在生产过程中经常出现含水率波动（5%-25%不等）的工况，卧式螺带机的U型桶体配合底部蝶阀能够应对这种波动性。湖南粉体的产品用途部分明确说明，混合机"广泛应用于腻子膏、真石漆、干粉、腻子、医药、食品、化学品、饲料、陶瓷、耐火材料等固-固（即粉体与粉体）、固-浆（即粉体与胶浆液）的混合，特别适应粘稠的物料混合"。

第五类，饲料与陶瓷耐火材料。 饲料预混料中常含有微量维生素、矿物质与大宗玉米、豆粕粉的混合，密度差异较大；陶瓷坯料中含有长石、石英、黏土等多组分原料，混合均匀度直接影响后续成型的质量稳定性；耐火材料中的镁砂、铬矿砂、结合剂混合都属于这一类。

需要特别提醒的是，卧式螺带混合机不适用于纤维含量大、密度差异极大的物料。湖南粉体官方产品介绍中专门指出："对纤维含量较大、密度差异大的物料混合，该混合机不适合"。这是因为长纤维容易缠在螺带外缘的桨叶上，密度差过大时即便有对流循环也无法在短时间内把轻重组分混匀。

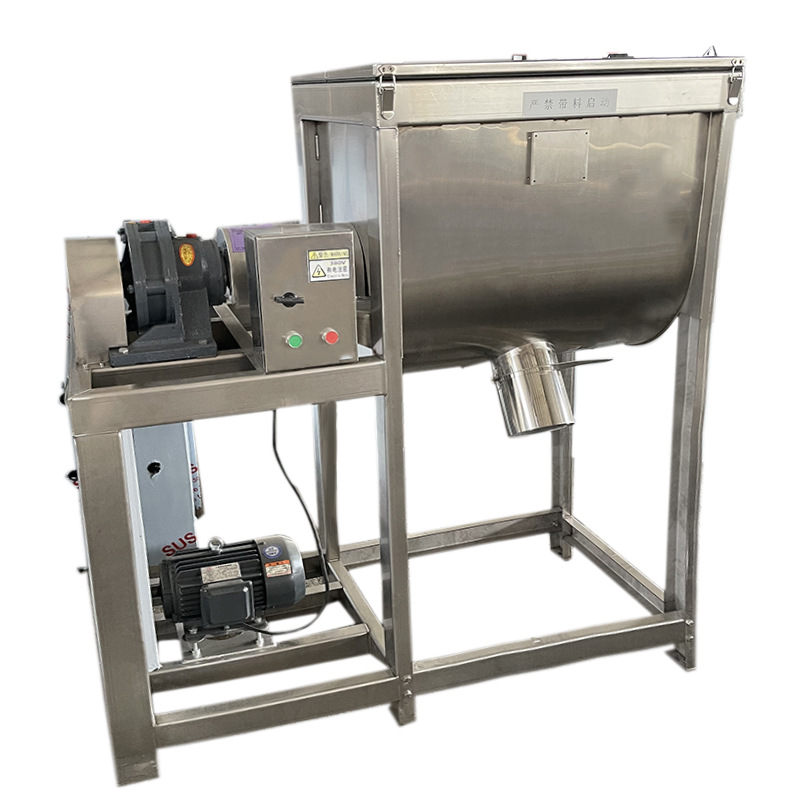

底部气动蝶阀出料口设计：大开口无残留，适配粉体与半流体物料

选型五步法：从工艺需求到具体型号

面对一款粘稠物料的混合需求，怎么确定卧式螺带混合机的型号规格？这里给出一套经过工程一线验证的五步选型法：

第一步，统计每批混合量。 把生产线每天的产量换算成单批次混合量，注意预留20%-30%的装料系数（粘稠物料一般装到桶体容积的60%-70%最合适，过满容易溢出，过少则降低混合效率）。

第二步，判断混合物料的物理特性。 是否含水？水分含量是多少？是否含有玻化微珠、长纤维、微量活性成分？这些参数直接决定桶体材质与螺带表面处理工艺。湖南粉体官方说明指出："物料接触面是304不锈钢制作，其他为201不锈钢"，这是针对一般真石漆、腻子膏的标配；如果物料腐蚀性较强，可以选用更高标号的不锈钢材质或者选择内衬耐腐层；表面处理可选粗抛、精抛、镜面抛光处理，对应食品级、医药级、电子级不同行业标准。

第三步，确定出料方式。 粉体物料（含水率低于5%）优先选择气动蝶阀，卸料快、无残余；高细度物料或半流体物料（含水率5%-35%）则需要手动蝶阀或气动蝶阀手动版的更强密封版本。手动蝶阀经济适用，气动蝶阀对半流体的密封性好，但造价比手动蝶阀高。

第四步，确定加热或冷却需求。 在需要加热或冷却的场合，卧式螺带机可配置夹套（这是该机型相对V型、双锥机的一个独特优势——夹套面积大、换热效率高）。加热方式有电加热和导热油加热两种：电加热方便但升温速度慢、能耗高，导热油加热需配置油锅和导油动力管道、投资较大，但升温速度快、能耗较低。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大、冷却速度快，对于混合过程中放热的化学反应尤为重要。

第五步，确认电源与安装场地。 卧式螺带机的功率从0.75kW到15kW覆盖广，实验室小机型用220V单相电即可，量产机型基本是380V三相电。设备外形尺寸随容积放大，需要提前规划车间高度、宽度以及出料口对接的下游设备（如螺杆泵、包装机）。

与其他混合设备的差异化定位

卧式螺带混合机并不是万能混合机，在粉体工艺链里它有自己的位置。把它和同厂家的V型混合机、双锥混合机、三维混合机、斜式混合机做一个横向对比，就能清楚看出每种设备的适用边界。

说明：装料系数为混合机实际可装物料量占桶体容积的百分比，是影响混合均匀度的关键工艺参数，详细工艺链配套可参考混合系列栏目页。

从这张表可以看出，卧式螺带机的核心价值在于：粘稠、含水物料的混合+大容积单机+零残留出料这三大特性。V型、双锥、三维、斜式混合机在干粉流动性粉体场景里依然是首选，但碰到真石漆、腻子膏、干粉砂浆、催化剂前驱体这类工艺环节，卧式螺带机几乎是唯一选择。

正是基于这种互补关系，粉体工艺链上往往不会只配一台混合机，而是按工艺顺序搭配：前端干燥后的干粉用V型或三维混合机做预混，后端添加液相组分形成粘稠物料时切换到卧式螺带混合机，最后端的成品出料可以再回到V型混合机做缓冲。湖南粉体实验室里也常常是这五款设备同时陈列，供客户做工艺试验与小试验证。

一问一答：用户最关心的六个问题

问题一：卧式螺带混合机适合混合颗粒状物料吗？ 可以，但颗粒尺寸要小于桶体直径的1/30，大颗粒在螺带桨叶的间隙里可能破碎或卡住。如果是大颗粒+粉末混合，建议先用颚式破碎机做预处理，让颗粒尺寸统一后再混合。

问题二：物料含水率多少算上限？ 官方产品说明没有明确给出含水率上限，但工程经验是35%以下。当含水率超过35%时，物料黏度过大，螺带的功耗显著上升，可能出现电机过载报警，这种情况下建议切换到真空捏合机或专门的浆料搅拌设备。

问题三：卧式螺带混合机加夹套后能加热到多少度？ 电加热夹套通常设计到120°C，导热油加热夹套可达200°C以上。需要注意的是加热会让某些含水物料水分蒸发，建议混合机上方预留通风口或接入车间除尘系统，避免水汽凝结造成物料回潮。

问题四：底部气动蝶阀的密封件能用多久？ 气动蝶阀的密封圈材质通常是硅橡胶或氟橡胶，在不含强溶剂的物料环境下寿命可达6至12个月。腐蚀性物料建议选氟橡胶密封圈，使用寿命约3至6个月。密封圈属于标准件，湖南粉体库存充足，更换时只需要拆下阀体四颗螺栓即可。

问题五：卧式螺带混合机能做真空负压混合吗？ 不能。卧式螺带机的U型桶体上方是敞口设计，靠顶盖无法做到完全密封，负压环境下桶体会被大气压压变形。如需真空混合，建议选择真空捏合机NHJ系列。

问题六：与三维混合机相比哪种更节能？ 三维混合机转速高（8-15rpm单轴），但功率小（最大30kW左右），单次混合时间长（约15-30分钟）；卧式螺带机转速低（15rpm），但功率相对大（最大15kW），单次混合时间短（约3-8分钟）。从总能耗角度算，同样混合一吨物料两者相差不大，但卧式螺带机的混合速度快意味着产能更高，单位时间内的能耗摊薄更明显。

操作规范与日常维护

卧式螺带混合机的结构相对简单，主要易损件是螺带桨叶、底部蝶阀、减速机润滑油、电气元件。掌握以下维护要点，可以显著延长设备使用寿命：

开机前五步检查： 第一，检查桶体内是否有上次混合残留的杂物或结块；第二，检查螺带桨叶与桶壁之间的间隙（标准间隙5-8毫米，过大会降低混合效率，过小则桨叶容易磨穿桶壁）；第三，检查减速机油位是否在视窗中线附近；第四，检查气动蝶阀的气源压力（0.5-0.7MPa）；第五，点动电机确认螺带旋转方向与标识一致（从进料口方向看应为顺时针）。

运行中三观察： 第一，观察电机电流波动，正常运行时电流应稳定在额定值的60%-80%；第二，观察桶体内物料翻动情况，是否存在局部死区；第三，听减速机运转声，是否有异常的金属摩擦声或周期性敲击声。

月度维护要点： 第一，减速机换油或补油（首次使用200小时后换油，之后每3000小时换一次）；第二，气动蝶阀气缸密封圈检查；第三，螺带桨叶与桶壁间隙测量；第四，电机轴承温度测量（标准轴承温度不应超过70°C）；第五，电气柜内部除尘（粉体车间粉尘较多时建议每月一次）。

季度维护要点： 第一，所有减速机、轴承的润滑脂补充；第二，桶体内壁焊缝、外壳焊缝的完整性检查（高频振动可能导致焊缝开裂）；第三，气动蝶阀的密封圈整体更换；第四，电机绝缘电阻测量（用兆欧表测电机绕组对地绝缘值，应大于1MΩ）。

了解更详细的常见问题排查思路，可以参考湖南粉体服务承诺与常见问题页面，里面整理了客户在实际使用过程中遇到的典型问题及解决方案。

应用案例：从实验室小试到工业量产

卧式螺带混合机在工业生产中已经有大量成熟应用案例，以下是几个典型的工艺组合场景：

场景一：腻子膏生产线。 配方组分包括重钙粉（300目）、灰钙粉、羟丙基甲基纤维素（HPMC）、胶粉、防腐剂等粉料，以及水和乳液液料。工艺顺序为：干粉组分先在V型混合机里预混5分钟，加入液料后再切换到ZQ-1000卧式螺带混合机混合8分钟，出料后泵送至包装机。这种工艺组合在湖南、江西的腻子膏生产厂里普遍采用，单台ZQ-1000每小时可完成4-5批次，产能达到4-5吨/小时。

场景二：真石漆生产线。 配方组分包括天然彩砂（10-80目）、苯丙乳液、增稠剂、成膜助剂等。彩砂因为密度大、易沉降，必须用卧式螺带机或专门的彩砂搅拌罐。湖南粉体的工程经验是用ZQ-800机型作为主力混合机，配合一台三辊研磨机TCTR-80对成品做细化分散，最终成品粒度D97<80微米。

场景三：干粉砂浆生产线。 配方组分包括水泥、砂、玻化微珠、纤维素醚、可再分散乳胶粉等。干粉砂浆料因为含有玻化微珠这种低密度颗粒，V型混合机或三维混合机都会出现分层问题，必须使用卧式螺带机。ZQ-2000型量产线的单批次产能可达1.2吨，每批次混合时间6-8分钟，对应每小时产能约9-12吨。

场景四：催化剂前驱体生产。 催化剂前驱体的混合涉及微量活性组分（钼、钨、钒等）与大宗载体（三氧化二铝、二氧化硅、氧化钛等）的均匀分散。湖南粉体建议用ZQ-200至ZQ-500卧式螺带机作为主力，配一台全方位行星球磨机QXQM系列做混合前的预处理。这种干法混合+机械化学活化的工艺组合在催化剂行业是标准方案。

上游研磨与下游包装的工艺链协同

任何一个混合环节都不是孤立存在的，卧式螺带混合机在实际产线中通常处于"研磨之后、包装之前"的位置。湖南粉体的工程师们在为客户设计方案时通常会推荐以下工艺组合：

上游研磨环节： 根据物料硬度选择不同的研磨设备。硬质物料（如矿石、陶瓷粉体）先经过颚式破碎机粗碎，再经过立式方形行星球磨机XQM系列细磨；中硬度物料（如化工粉体）通常只需要对辊破碎机做中碎；纤维含量高的物料（如中药材、农产品）则采用不锈钢振动粉碎机BZM系列做细胞级粉碎。研磨后的粉体进入三次元旋振筛ZS系列做粒度分级，合格粉体进入混合机。

下游包装环节： 混合后的物料根据形态不同可以走多种包装路线。粉体物料采用真空上料机ZKS系列从混合机出料口输送到包装机料仓，再进入定量包装秤；粘稠物料（如腻子膏、真石漆）则用螺杆泵从混合机底部蝶阀抽出，直接灌装到桶装或袋装容器；高纯度或对水氧敏感物料需要在不锈钢真空手套箱GBV系列内完成最后封装。

完整的工艺链方案可以联系湖南粉体的工程师团队做针对性设计，从原料破碎到成品包装的整线设备厂家直供，避免不同厂家设备之间不匹配的隐患。

选型决策清单：从询价到下单的关键确认

为方便用户快速完成选型决策，这里整理一份选型决策清单，对照确认后即可向湖南粉体询价：

1. 物料名称和配方组成：粘稠还是干粉？含水率？颗粒尺寸？密度差？
2. 单批次混合量：明确需求量，便于确定桶体容积。
3. 物料接触面材质要求：304不锈钢？316L？镜面抛光？食品级？
4. 出料方式：手动蝶阀还是气动蝶阀？
5. 是否需要夹套：电加热？导热油加热？还是冷却水循环？
6. 电源条件：220V单相？380V三相？
7. 安装场地：长度？宽度？高度？是否需要预留进料口和出料口位置？

湖南粉体的官方网站powder-research.com提供完整的产品手册下载、技术参数查询、在线咨询与电话咨询服务，全国咨询热线400电话直通工程师团队，样品试磨、来厂考察、定制开发等增值服务同步开放。如对卧式螺带混合机有定制化需求（例如超长桶体、双速电机、防爆电机、智能控制等），也可直接联系厂家做OEM定制开发。

卧式螺带混合机之所以能在粘稠物料混合领域占据不可替代的位置，根本原因在于它把"对流混合+U型桶体+底部蝶阀"这三项设计融为一体，恰好回应了真石漆、腻子膏、干粉砂浆、医药预混料等物料"混合难度大、出料残留多、批次稳定性要求高"的三大核心痛点。在粉体工艺链越来越强调节能、减排、自动化、连续化的今天，卧式螺带混合机的低转速、大容积、易维护特性也与绿色工厂的需求契合，这种在工程一线反复验证的实用价值，正是它历久弥新的根本原因。
