Ball Mill Machine for Laboratory：XQM实验室球磨机型号与应用

XQM实验室球磨机：从微量到量产的全系列选型框架

实验室球磨机（Laboratory Ball Mill）是材料科学研究中最基础、最核心的粉体处理设备之一。无论是新材料研发中的纳米级粉碎，还是地质矿产样品的前处理，或是药物制剂的共晶制备，行星式球磨机凭借其高能量密度、精确可控的研磨参数和多罐并行处理能力，成为全球科研实验室的标准配置。湖南粉体装备研究院有限公司的XQM系列行星球磨机，从0.2L微型款到100L量产款，形成了完整的实验室→小批量→中试→量产的升级路径，每一款型号都针对特定的样品量需求和研磨场景做了精准优化。

立式方形行星球磨机——XQM-2至XQM-100全系列，实验室到生产型全覆盖

在选型一台实验室球磨机时，最关键的问题不是"哪台最好"，而是"哪台最适合我的实验需求"。样品量多少？需要多细的出料粒度？是否需要真空或惰性气氛保护？是否需要低温研磨？不同需求指向不同的XQM型号。本文将以选型指南的结构，逐型号拆解XQM系列的技术参数和应用场景，帮助研究者精准匹配最适合的球磨机型号。

行星球磨机的工作原理与XQM系列的技术基因

行星球磨机的能量机制

行星球磨机（Planetary Ball Mill）的核心原理在于"公转+自转"的复合运动。研磨罐安装在行星盘上，行星盘绕设备主轴公转，同时每个研磨罐绕自身轴线高速自转。这种复合运动在罐内产生了巨大的离心力场——研磨球在公转离心力和自转离心力的叠加作用下，获得极高的运动速度和碰撞能量。

行星球磨机的能量密度远高于传统的滚筒球磨机或振动球磨机。以XQM系列为例，最高自转速度可达1160rpm，研磨球碰撞速度可达数米每秒，出料粒度最小可达0.1μm（100nm）。这种高能量密度使得行星球磨机不仅适用于常规的细磨和混合，还能胜任纳米级超细粉碎、机械化学合成和高能合金化等前沿任务。

XQM系列的核心技术特征

湖南粉体装备研究院有限公司的XQM系列行星球磨机，在数十年的技术迭代中形成了鲜明的技术基因：

• 半圆形行星盘设计：XQM系列采用半圆形行星盘铸造结构，动平衡性能优异，高速运行时噪声低、振动小，确保研磨过程的稳定性和重复性。
• 精密齿轮传动：传动齿轮选用特殊材质精密加工，传动效率高、磨损低、寿命长。行星盘整体铸造成型，避免了拼装结构的累积误差。
• 模块化罐体系统：每款XQM球磨机可同时装载2-4个球磨罐（取决于型号），支持不同材质（不锈钢、玛瑙、氧化锆、聚氨酯、尼龙等）和不同规格的球磨罐，一套设备可并行处理多个样品或进行对照实验。
• 宽调速范围：公转60-580rpm，自转120-1160rpm（不同型号参数略有差异），宽广的调速范围使得用户可根据物料特性精确优化研磨工艺参数。

XQM全型号参数对比表：精准定位你的选型需求

以下表格汇总了XQM系列行星球磨机主要型号的核心参数，按公称容积从小到大排列，帮助用户快速定位适合自己实验需求的型号：

参数解读要点

• 公称容积≠实际装料量：公称容积指球磨罐的总容积，实际装料量受"球料比"限制。行星球磨机的最佳球料比通常为5:1至10:1（球总质量：物料质量），实际装料量一般为罐容积的1/3至1/2。
• 大容量型号转速递减：XQM-100的最高自转速度仅为460rpm，远低于XQM-0.2的1160rpm。这不是设计缺陷而是物理必然——大容量球磨罐+大量研磨球的总质量极大，过高转速会导致设备过载和安全事故。大容量型号通过增大研磨球质量和碰撞面积来补偿转速降低带来的能量损失。
• 工位灵活性：XQM-10等型号支持2罐或4罐模式切换。2罐模式时，两个罐对称安装，动平衡最佳，适合长时间高转速研磨；4罐模式时，4罐均匀分布，适合同时处理多个样品。

XQM-0.2/0.2S：微量样品研磨的终极选择

XQM-0.2常规款——毫克级样品的标准研磨平台

XQM-0.2是XQM系列中最小型的行星球磨机，公称容积0.2L，可同时装载4个50-100ml球磨罐。它的设计目标非常明确：为样品量极少（毫克级到几十克级）、对污染控制要求极高的实验提供专门的研磨平台。

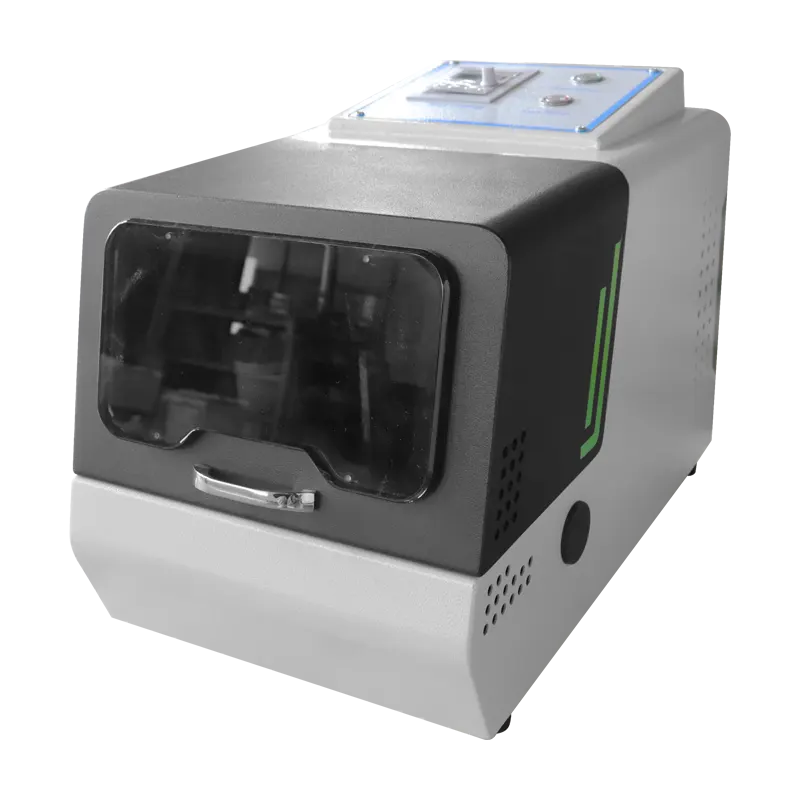

XQM-0.2微型行星式球磨机——4工位设计，可同时处理4种微量样品

XQM-0.2的核心参数：整机尺寸440×270×320mm，净重24kg，电机功率90W，公转60-580rpm，自转120-1160rpm。整机小巧紧凑，放置在实验台或手套箱过渡舱旁即可使用。90W的电机功率虽然不大，但在0.2L的微小罐体中，研磨球获得的能量密度极高——小罐意味着球与球的碰撞频率更高、碰撞距离更短，研磨效率不逊于大型号设备。

典型应用场景：

• 催化剂筛选：毫克级前驱体与载体的共研磨，快速制备催化剂样品进行性能评估
• 药物共晶筛选：API（活性药物成分）与辅料的毫克级共研磨，筛选共晶配方
• 纳米材料合成：少量前驱体的机械化学合成，探索新路径
• 地质样品前处理：极少量珍贵矿物样品的超细研磨，为XRD/SEM分析准备样品

XQM-0.2支持选配真空球磨罐，可在真空状态下研磨，防止易氧化物料与空气接触。同时支持各种材质的球磨罐和研磨球，实现不同纯度要求的研磨方案。

XQM-0.2S手套箱专用款——空气敏感材料研磨的突破性方案

XQM-0.2S是XQM-0.2的手套箱专用版本，整机尺寸经过特别优化（主机410×220×266mm），可以整体放入标准手套箱的过渡舱，然后在手套箱内稳定工作。电控箱（200×180×240mm）置于手套箱外或通过穿墙线缆连接，将发热和控制元件与箱内环境隔离。

XQM-0.2S的革命性意义在于：它使得空气敏感材料（如锂/钠电池材料、MOF材料、特定合金、量子点等）能够在完全惰性气氛保护下进行高能机械化学合成和研磨，从根本上杜绝了样品与空气接触的可能性。对于研究固态电池电解质、空气敏感催化剂和前沿纳米材料的研究团队来说，XQM-0.2S是不可缺少的专用设备。

关于XQM-0.2的更多技术细节和应用案例，可以参考湖南粉体装备研究院有限公司的微型行星球磨机产品页面和XQM系列行星球磨机型号对比博客文章。

XQM-0.4至XQM-6：实验室主力研磨区间

XQM-0.4——克级样品的高通量研磨

XQM-0.4的公称容积0.4L，罐体规格与XQM-0.2相同（50-100ml），但每个罐的容积翻倍，单罐最大装料量提升至约60g。它填补了"毫克级"和"常规实验室量级"之间的空白，适合需要更多样品量但仍然以实验探索为主的场景。

XQM-0.4与XQM-0.2共用同一机身平台（电机功率、转速范围、外形尺寸完全相同），区别仅在罐体容量。这意味着XQM-0.4用户可以在同一台设备上，通过更换罐体规格，灵活切换0.2L和0.4L两种研磨模式。

XQM-2至XQM-4——实验室标准研磨的主力机型

XQM-2和XQM-4是XQM系列中最受欢迎的实验室标准机型。公称容积2L和4L，电机功率180W，支持4工位同时研磨。球磨罐规格50-500ml，单罐最大装料量300-600g，覆盖了绝大多数实验室研磨的样品量需求。

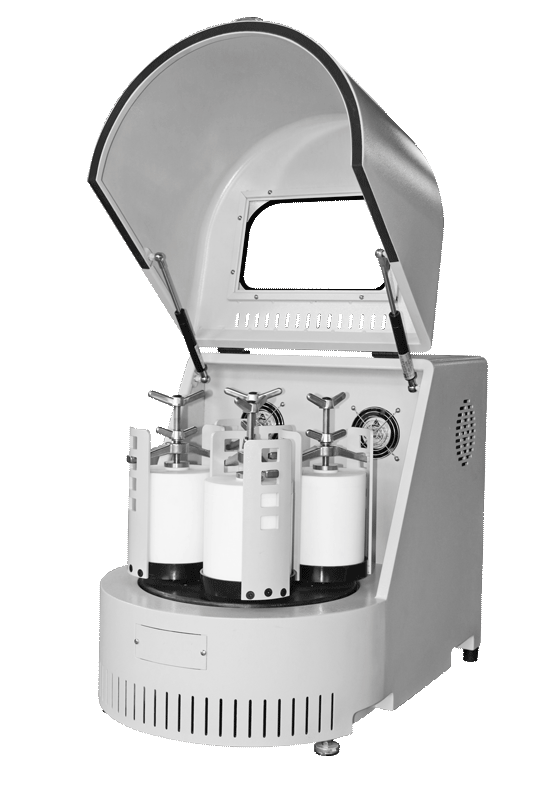

立式半圆行星球磨机实验室型——XQM-0.4至XQM-16A，实验室主力研磨平台

XQM-2/4的核心优势：

• 4罐并行处理：可同时研磨4种不同样品，或同一样品的4组对照实验（如不同转速、不同球料比、不同研磨时间），极大提高实验效率
• 参数一致性：4个罐在同一行星盘上同步运行，转速、时间、温度条件完全一致，消除了设备差异带来的实验误差
• 宽调速范围：公转60-580rpm，自转120-1160rpm，可根据物料特性精确调控研磨强度
• 多材质罐体支持：不锈钢罐、玛瑙罐、氧化锆罐、聚氨酯罐等全系列可选，满足不同纯度要求

典型应用场景：

• 高校材料实验室：日常样品的超细研磨和混合，出料粒度0.1-10μm
• 化工企业研发中心：新产品的配方筛选和小批量验证
• 矿产分析实验室：矿石样品的标准化研磨，为成分分析准备合格样品
• 陶瓷/耐火材料研究：原料的预混合和细磨，为烧结实验准备均匀粉体

XQM-2/4的选型建议：如果实验室日常处理的样品量在10-300g之间，XQM-2即可满足需求；如果需要处理300-600g的较大样品量，或需要更大罐体以便加入更多研磨球提升效率，则选择XQM-4。

XQM-6——实验室到中试的过渡机型

XQM-6公称容积6L，电机功率370W，球磨罐规格500ml-1L，单罐最大装料量约1.2kg。它是实验室机型和中试机型之间的过渡规格——既保留了实验室设备的灵活性和精确参数控制，又具备了接近中试级别的样品处理能力。

XQM-6的典型用户：已完成实验室小样验证、需要制备更大批量样品进行下游测试的课题组。例如，新型电池材料在XQM-2上完成配方筛选后，需要制备100g-1kg的样品进行电池组装和电化学测试，此时XQM-6是最合适的放大研磨平台。

立式半圆行星球磨机涵盖XQM-0.4到XQM-16A的实验室规格，是湖南粉体装备研究院有限公司XQM系列的核心产品线。

XQM-10至XQM-40：中试与量产的进阶平台

XQM-10至XQM-12——小批量生产和中试验证

XQM-10和XQM-12是进入生产级别的入门机型。公称容积10L和12L，电机功率370W和750W，球磨罐规格1-4L，单罐最大装料量2-2.4kg。

这一级别的核心变化：研磨操作从"实验探索"转向"工艺固化"。用户已经明确了研磨配方和工艺参数（转速、时间、球料比、罐体材质），需要在更大批量上验证工艺的稳定性和可重复性，并为量产积累数据。

XQM-10的2罐/4罐切换功能在此场景下特别有用：2罐模式适合长时间稳定性研磨（动平衡最优），4罐模式适合批量并行处理（效率最大）。

XQM-20至XQM-40——量产研磨的主力规格

XQM-20和XQM-40是湖南粉体装备研究院有限公司行星球磨机产品线中的量产主力。公称容积20L和40L，电机功率750W和1500W，球磨罐规格4-16L，单罐最大装料量4-8kg。

立式方形行星球磨机XQM-20至XQM-100规格，是面向工业级量产应用的专业研磨设备：

• 大罐体设计：4L-16L罐体，可容纳大量研磨球和物料，单次研磨产出4-8kg成品粉体
• 坚固机架结构：量产型号采用重型钢架底座，设备净重160-210kg，高速运行时依然稳定可靠
• 安全防护升级：量产型号配置更完善的安全防护装置（急停按钮、防护罩、接地保护），确保长时间连续运行的安全性

典型量产应用：

• 陶瓷原料批量研磨：氧化铝、氧化锆等陶瓷原料的批量超细研磨
• 电池材料中试生产：磷酸铁锂、三元材料等正极材料的批量研磨和混合
• 颜料/填料批量制备：无机颜料和功能填料的批量超细粉碎
• 矿物深加工：高岭土、石英粉等矿物粉体的批量提纯研磨

XQM-60至XQM-100：工业级量产的终极规格

XQM-60和XQM-100是XQM系列的旗舰型号，公称容积60L和100L，电机功率1500W和2200W，单罐最大装料量12-20kg，设备净重260-380kg。这两款设备已完全脱离"实验室设备"的范畴，属于工业级粉体处理设备。

XQM-100的核心特征：

• 超大罐体：20-40L球磨罐，单次研磨产出20kg粉体成品，满足连续生产的需求
• 降低的转速范围：公转60-230rpm，自转120-460rpm。大罐体+大研磨球的总质量极大，降低转速是保障设备安全和研磨稳定性的必要措施
• 重型底座：380kg净重，配合专用安装基座，确保设备在230rpm转速下依然平稳运行
• 工业级电气配置：2200W电机+工业级控制面板，支持长时间连续运行

XQM-60/100的用户群体：粉体加工企业、电池材料生产企业、陶瓷原料供应商、矿物深加工工厂。这些用户需要的不是"实验探索"，而是"稳定产出"——每天数百公斤到吨级的粉体研磨量，研磨参数固定不变，出料粒度和纯度必须批次一致。

XQM系列选型决策：五步法精准定位你的型号

第一步：确定样品量范围

样品量是选型的第一决定因素。明确你日常实验/生产需要处理的最大样品量（不是偶尔的极端需求，而是日常最大量），然后对照上表选择对应的公称容积。

• ≤30g → XQM-0.2/0.4
• 30-300g → XQM-2/4
• 300-1.2kg → XQM-6
• 1.2-2kg → XQM-10/12
• 2-8kg → XQM-20/40
• 8-20kg → XQM-60/100

第二步：确定研磨纯度要求

纯度要求决定罐体和研磨球的材质选择，间接影响选型：

• 超高纯度（痕量级） → 氧化锆罐+氧化锆球，XQM-0.2/0.4最适合（小罐体氧化锆球磨罐成本可控）
• 高纯度（ppm级） → 玛瑙罐+玛瑙球或氧化锆球，XQM-2/4/6均可
• 中等纯度 → 不锈钢罐+不锈钢球，XQM-2至XQM-100全系列均可
• 金属/合金研磨 → 不锈钢罐+不锈钢球，磨耗产物与样品同质

第三步：确定是否需要特殊环境

• 空气敏感材料 → 必须选XQM-0.2S手套箱专用款，或选配真空球磨罐（所有XQM型号均可选配）
• 低温研磨需求 → 选择低温行星球磨机XQM系列低温款，配液氮冷却系统
• 真空保护研磨 → 所有XQM型号均可选配真空球磨罐

第四步：确定研磨精度目标

• 纳米级（0.1-1μm） → 选择高转速型号（XQM-0.2/0.4/2/4），转速≥580rpm
• 微米级（1-10μm） → 所有XQM型号均可，转速400-580rpm
• 粗磨（10-100μm） → 所有XQM型号均可，转速200-400rpm

第五步：确认预算和空间约束

• 预算有限、实验台空间小 → XQM-0.2（24kg，桌面放置）
• 标准实验室预算和空间 → XQM-2/4（45-50kg，实验台或落地放置）
• 中试级别、需要专用场地 → XQM-10/20（100-160kg，落地安装）
• 量产级别、工业厂房 → XQM-40/60/100（210-380kg，专用地基安装）

XQM实验室球磨机的全球应用趋势

行星球磨机作为全球科研实验室的标准配置，其市场需求持续增长。从学术文献中的使用频率来看，行星球磨机在以下前沿领域的应用最为活跃：

• 固态电池材料合成：通过机械化学法合成硫化物和氧化物固态电解质，行星球磨机是核心设备
• 催化材料制备：单原子催化剂、金属纳米团簇的机械化学合成和载体分散
• 药物递送系统开发：药物纳米晶、共晶和无定形体的机械化学制备
• 二维材料剥离：石墨、MXene等二维材料的高能球磨剥离和功能化
• 储氢材料探索：轻质合金和复合储氢材料的机械合金化制备

在这些前沿领域，XQM系列行星球磨机以其完整的型号覆盖（从微量到量产）、精确的参数控制和可靠的制造品质，为研究者提供了从实验室发现到工业化放大的全链条研磨解决方案。

湖南粉体装备研究院有限公司的产品中心展示了XQM系列各型号行星球磨机的完整产品线，以及配套的研磨球、球磨罐、低温系统、真空系统等附件产品。对于需要英文资料的国际用户，可以访问官网首页获取更多产品信息和技术支持。

无论你是研究毫克级珍贵样品的纳米科学家，还是生产吨级粉体成品的工业工程师，XQM系列都有一款型号精准匹配你的需求。选型不是选最好的，而是选最适合的——理解你的样品量、纯度目标、环境要求和预算约束，就能在XQM全系列中找到那台属于你的行星球磨机。
